Тепловые насосы своими руками: делаем тепловой насос для дома

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

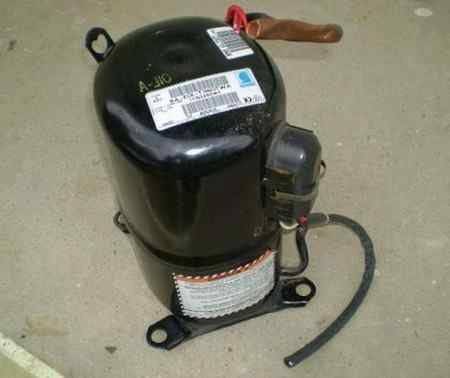

• Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.

• Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

• Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
• Терморегулирующий вентиль (ТРВ).
• Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
• Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
• Фреон для заполнения системы.
• Каркас для монтажа составляющих.
• Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.

1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

1. Дальше подключаем внешний контур и отопительный.
   1. К входу испарителя через тройник подключаем воду из внешнего источника.
   2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
   3. Таким же образом подключаем отопительный контур к змеевику конденсатора.

2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

• герметичная тара из нержавейки объёмом 120 литров;
• емкость из пластика объёмом 90 литров;
• три трубы из меди разного диаметра;
• трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

• «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
• «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
• «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

2 Как сделать и установить тепловой насос своими руками?

Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.

В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.

Тепловой насос своими руками – этапы изготовления:

1. С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
2. Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
3. Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
4. В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
5. Для транспортировки прогретой воды используются обычные ПВХ трубы.

Для заправки системы фреоном рекомендуется обратиться к специалисту.

Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:

• Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
• Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
• Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
• Теплообменник – любое техническое масло.

От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.

Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.

На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.

В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.

Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

Тепловой насос, созданный на производстве

Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».

Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.

2.1 Монтаж тепловых агрегатов

Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.

1. Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
2. Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
3. Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

Расчет теплового насоса

Как мы уже упоминали выше, низкопотенциальными источниками тепла для таких насосов чаще всего бывают перечисленные ниже среды:

1. Воздух из наружного пространства с температурой в среднем от -15 до +25 градусов.
2. Воздух из обогреваемого помещения, его температура составляет +15 — +25 градусов.
3. Воздух, из подпочвенного зонда нагретый до плюс 4 — 10 градусов.
4. Воздух из геотермальных пластов, температура которого может быть 10 и более градусов.
5. Воздух из донных зондов незамерзающих водоемов с температурой 0 – 10 градусов, в том числе и полученный в зондах, установленных на каналах промышленных стоков предприятий.

Методика расчета

Любой тепловой расчет является сложнейшим процессом, осуществить который доступно только квалифицированным специалистам. Тем не менее, можно предложить упрощенную методику, достаточную для получения результата, определяющего выбор той или иной модели агрегата.

Расчет сводится к выполнению ряда этапов:

1. Определение величины тепловых потерь через ограждающие элементы строения – стены, потолки, чердачные помещения, окна, двери и прочее. Этого можно достичь, воспользовавшись следующей зависимостью:

Qок = S x (tвн – t нар) х (1 + ?b) x n : Rт, где

• расчетные значения теплопроводности материалов ограждающих конструкций;
• коэффициент рассеивания тепла с внутренних поверхностей;
• то же, для наружных поверхностей.

После проведения предварительных вычислений определяем суммарные потери тепла от различных факторов:

Qт.пот = Qок+Qи-Qбл, где

1. Основываясь на полученных результатах можно рассчитать потребность в электроэнергии в течение года. Для этого воспользуемся соотношением:

Qгод = 24х0,63 х Qт.пот х ((d x (tвн-tнар.ср) : (tвн-tнар)) (кВт/час) в год, где:

• tвн- желательная величина температуры во внутренних помещениях дома;
• t нар – фактическая наружная величина температуры;
• tнар.ср – среднегодовая величина температуры в регионе;
• d – протяженность отопительного периода, дней.

1. Желая иметь более достоверное представление о теплонасосе, нужно сделать расчет величины тепловой мощности, которая понадобится, чтобы разогреть воду в системе отопления дома. Это доступно с использованием такой расчетной формулы:

Qгор.в = V x 17 кВт/ за год, где:

Рекомендуется полученный результат увеличить на 10%, учитывая более интенсивную работу системы при пиковых нагрузках. Предварительный расчет мощности теплового насоса для отопления дома позволяет сделать безошибочный выбор установки.

Для выполнения расчета можно использовать специальный калькулятор, они в изобилии представлены в интернете

Потребители тепловой энергии

После того была собрана какая-либо модель теплового насоса, необходимо подключить его к какому-либо потребителю. Так как мощность данной системы не слишком высокая, то следует подключать его к специализированным системам отопления, к примеру, обогревателю. Отличным вариантом будет подсоединить такое устройство к теплому полу. Возможен вариант соединения с низкоинерционными радиаторами из алюминия или же стали с большой площадью излучения.

Уместно будет сказать, что самодельные варианты также лучше всего подходят только в качестве дополнительного источника отопления. Полностью обеспечить обогрев дома при помощи самоделки не получится, или же температура будет небольшой. Самостоятельно с этой задачей сможет справиться лишь промышленная установка. Кроме того, широкое распространение таких установок произошло благодаря тому, что они экологичны на 100 %. Переход на такие системы отопления значительно скажется на улучшении экологии.

Дополнительная информация об оборудовании

Чтобы провести расчет эффективности и экономичности оборудования этого типа, следует ознакомиться с его инструкцией и узнать, сколько электроэнергии ему требуется для выработки определенного количества тепла.

Если брать в расчет средние данные по тепловым насосам, представленным на современном рынке, то можно сделать вывод, что для получения десяти киловатт тепла им требуется порядка двух с половиной или трех киловатт электроэнергии.

Несмотря на то, что эти показатели измеряются в одних и тех же единицах, сравнивать их объемы между собой неправильно.

Видео:

Нужно оценить экономическую ситуацию, узнать, сколько стоит обогрев дома или квартиры в день при помощи классического использования электроэнергии, и только после этого делать выводы.

Сделав такой расчет и проанализировав альтернативные варианты, можно определиться с экономичностью насоса в конкретных реалиях. Возможно, вам следует отказаться от этой затеи и установить обычный электрический котел.

Осенью и весной тепловой насос будет потреблять сравнительно мало электроэнергии, требующейся для его работы.

Однако тогда, когда температура упадет ниже минус пяти – семи градусов Цельсия, прибор будет потреблять в два, а то и в три раза больше электричества.

Еще одна трудность может возникнуть в ходе планирования «резервуара тепла», являющегося топливом для геотермального насоса.

Чтобы этот прибор без труда получал необходимую ему энергию из грунта или водоемов, следует исключить их промерзание и застывание.

Чтобы создать резервуар полезного тепла для насоса в грунте, следует снять большой слой земли (иногда доходящий до трех – пяти метров в глубину).

Именно на эту глубину обычно и промерзает почва. Проведение таких работ «своими руками» может затянуться на длительное время и отнять слишком много сил.

В летнее время воздушные или геотермальные тепловые насосы для отопления могут работать не в качестве «обогревателей» помещений, а в качестве кондиционеров.

Они создают комфортный микроклимат в доме или в квартире и позволяют не заботиться о постоянном приобретении дополнительных материалов или топлива (кроме «покупки» электричества).

Отопление дома тепловым насосом – спорное, но достаточно перспективное направление.

Перед тем как купить такой прибор, следует узнать, что используется им в качестве «топлива» (воздух, вода или пр.), и провести примерный расчет затрат на его установку.

Организовать монтаж этого оборудования своими руками затруднительно, поэтому следует помнить о потребности в найме специалистов, за действия которых тоже придется платить деньги.

Принцип действия – обобщенная схема

Чтобы понять принцип действия теплового насоса, ознакомимся вначале с обобщенной схемой его устройства. Благодаря этому, у нас появится возможность двигаться от простого к сложному.

Разбираемся с принципом действия теплового насоса

Начать следует с замкнутого контура. В этом контуре движется газ, который циркулирует благодаря компрессору. Согласитесь, сейчас у данной конструкции практически нет никаких функций, однако если оборудовать ее некоторыми компонентами, то можно получить функционирующий тепловой насос.

Замкнутый контур

В первую очередь, добавляем в нашу схему расширительный клапан.

Добавлен расширительный клапан

Сейчас в нашем контуре имеются две области — высокого и низкого давления. Вместе с тем, мы можем наблюдать немаловажный физический эффект: сжимающийся газ нагревается, а во время снижения давления, напротив, его температура снижается.

Контур состоит из двух областей

Максимальная в данном случае температура наблюдается в точке, где газ выходит из компрессора.

Температура газа на выходе из компрессора самая высокая

Наименьшая же температура наблюдается на выходе из расширительного клапана.

Температура газа на выходе из расширительного клапана самая низкая

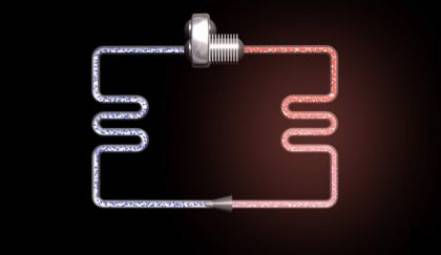

Далее в систему добавляем пару теплообменников.

В систему добавлены теплообменники

Газ, у которого высокая температура, при прохождении через теплообменник будет большую часть тепла отдавать внешнему потребителю. Вместе с тем, газ, температура которого низкая, при прохождении через теплообменник, напротив, будет поглощать тепловую энергию из наружного источника.

Прохождение горячего газа через теплообменник

Конструкция, которая у нас получилась, имеет все функции, которые должны присутствовать у теплового насоса. Но чтобы она была полноценной, необходимо оснастить ее источником низкотемпературного тепла, а также выполнить подключение к отопительной системе.

У этой конструкции имеются все функции теплового насоса

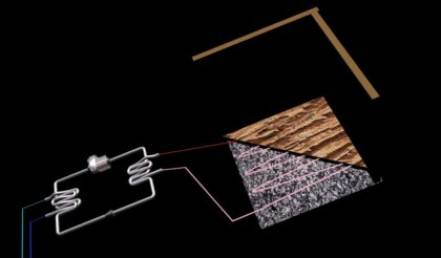

Самым оптимальным для нашего региона вариантом является применение геотермальных зондов, которые и будут служить источниками упомянутого выше низкотемпературного тепла.

Использование геотермальных зондов

Что же касается отопительных приборов, то в качестве таковых могут использоваться батареи, теплые полы/стены.

Насколько выгодно использование теплового насоса?

Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.

На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.

Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.

Галерея изображений
Фото из
Сжигание дерева – самый первый способ получения тепла. Достоинство этого источника энергии заключается в его доступности и эффективности. Недостатков гораздо больше: приходится тратить много сил на поддержание тепла, в окружающую среду попадают токсичные продукты горения, а вырубка лесов уже давно стала серьезной экологической проблемой

Газ – дешевое топливо. Обогрев зданий с помощью газовых котлов – самый выгодный вариант. Однако далеко не в каждой местности есть возможность подключиться к магистрали централизованного газоснабжения. Еще один минус: с каждым годом стоимость энергоресурсов растет

Альтернатива подключения к газовой трубе – установка газгольдера. Бытовые приборы (отопительный котел, водонагреватель, плита для приготовления пищи) работают на сжиженном газе. Это хорошее решение для дома, если нет другой возможности обеспечить дом газом. Недостаток – дороговизна оборудования, его монтажа и обслуживания

Электричество считается идеальным источником энергии – относительно безопасным, чистым, простым в использовании. Однако обогревать дом с помощью электроэнергии – дорогое удовольствие, поэтому ее используют для дополнительных или альтернативных отопительных систем

Преимущества котлов на жидком топливе – безопасность, высокий КПД, длительный срок эксплуатации, автономность работы. Для их установки не требуется разрешение и согласование документов с соответствующими инстанциями. Недостаток один, но существенный – высокая стоимость жидкого топлива для котла

Существует множество видов тепловых насосов, и каждый из них имеет собственные достоинства и недостатки. К плюсам относят экологичность, экономичность, безопасность, долговечность и бесперебойность работы оборудования, а минус – дороговизна. Единственный способ удешевить отопление – сделать теплонасос своими руками

Солнце – прекрасный источник электроэнергии. Он экологически безопасен, неисчерпаем, а солнечные батареи требуют минимального обслуживания. Однако такое оборудование не отличается ни высоким КПД, ни стабильностью работы. К тому же оно занимает большую площадь

Главные достоинства энергии ветра – возобновляемость, неисчерпаемость, экологичность. Ветрогенераторы часто устанавливают в местностях, где нет возможности подключиться к централизованным сетям подачи электроэнергии или газа. Для стабилизации работы ветряки нередко используют в сочетании с солнечными панелями. Недостатки – серьезные начальные вложения, шум при вращении лопастей

Дрова как источник тепловой энергии

Отопление с помощью природного газа

Установка газгольдера на участке

Электрические котлы отопления

Жидкотопливные отопительные котлы

Грунтовый тепловой насос

Солнечные батареи в качестве источника энергии

Использование ветрогенераторов для получения энергии

Установка отопительной системы с теплонасосом – это выгодно с точки зрения удобства эксплуатации. Во время работы оборудования нет шума, посторонних запахов, не требуется установка дымоходов или других вспомогательных конструкций. Система энергозависима, но для работы теплового насоса нужно минимальное количество электричества.

Теплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками

Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.

Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.

Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим

Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.

Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.

Назначение

Отопление – основная функция тепловых насосов. При этом не каждая модель способна дать необходимую тепловую мощность для полноценного отопления.

Охлаждение – предусмотрено в большинстве воздушных моделей. А вот многие грунтовые устройства не способны работать на охлаждение без дополнительной техники, которая приобретается отдельно. Вертикальные ТН обеспечивают лучшее охлаждение, чем горизонтальные тепловые машины.

Горячее водоснабжение (ГВС) – реализовано за счет встроенного водонагревателя или возможности подсоединения к внешнему бойлеру. Подобные насосы относятся к воздушному типу и встречаются редко.

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

• отбирает энергию у низкотемпературных природных источников;
• аккумулирует ее, то есть поднимает температуру до высоких значений;
• отдает ее теплоносителю системы отопления.

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

1. В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
2. В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
3. Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
4. После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Способы размещения наружного контура

Существует несколько вариантов размещения наружного контура:

1. В грунте горизонтально: трубы укладываются «змейкой» с шагом около 1 м на глубине, превышающей глубину промерзания грунта. Длина контура определяется из расчета 20 – 30 Вт потребной тепловой мощности на 1 м.п. Устройство такого контура не потребует специальных навыков, но под него придется отвести довольно большой участок.
2. В грунте вертикально: трубы наружного контура помещают в скважины глубиной до 200 м. В этом случае с 1-го м.п. удается получить уже 50 Вт тепла. Построить вертикальный контур самостоятельно невозможно, придется приглашать бурильщиков. Но у него есть и преимущество: уходя вглубь, вы сэкономите изрядную часть собственной территории.
3. В водоеме: при наличии водоема – самый предпочтительный вариант, так как отпадает необходимость производства земляных работ. Трубы контура укладывают на дне спиралью и прижимают грузом. Производительность по теплу – около 30-40 Вт/м.п.
4. На воздухе: в этом случае, как уже говорилось, наружный контур вовсе отсутствует. Испаритель необходимо закрепить на улице, установив рядом с ним вентилятор.

Движение рабочей среды в наружном контуре обеспечивается циркуляционным насосом.

Цены и производители

Примерная средне рыночная стоимость оборудования и его установки составляет:

Горизонтальный коллектор:

• Насос – 4500$;
• монтаж — 2500$;
• стоимость эксплуатации — 350$ в год.

Геотермальный зонд:

• Насос – 4500$;
• монтаж — 4500$;
• стоимость эксплуатации — 320$ в год.

Воздушный — для дома:

• Насос – 6500$;
• монтаж — 400$;
• стоимость эксплуатации — 480$ в год.

Насос для дома «вода-вода»:

• Тепловой насос – 4500$;
• монтаж — 3500$;
• стоимость эксплуатации — 280$ в год.

Приведенные цены не окончательны. Конечная стоимость будет зависеть от страны и компании-производителя устройства, типа местности, климатических особенностей, цены бурения, строительных условий и т.д. Например, цена воздушного насоса от российского производителя составит около 7000$, а от зарубежного – 13000$.

Также не нужно забывать о стоимости электроэнергии. Несмотря на то, что оборудование не потребляет много электричества, эти расходы непременно следует учитывать при составлении общей сметы и планировании бюджета.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
Затем нужно снять с вала наружную крыльчатку.
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Как устроен внутренний контур теплового насоса

Внутренний контру таких систем устроен довольно традиционно. Нагревать помещения или, наоборот, охлаждать их могут теплые полы с водяным теплоносителем или специальные устройства – фанкойлы, напоминающие усовершенствованный кондиционер.

В таких системах не используются традиционные отопительные радиаторы, так как максимальная температура теплоносителя не превышает 55 градусов Цельсия.

Установка фанкойлов наиболее предпочтительна, так как они более эффективно могут работать как в режиме тепловентилятора холодной зимой, так и в режиме охлаждающего кондиционера жарким летом. Летом температура воздуха, поступающего из вентилятора может достигать минимальной величины в 7 градусов, что безусловно будет достаточно для эффективного охлаждения дома.
