Детектор скрытой проводки
Наличие плана электросетей нужно, чтобы:
- не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
- правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
- рационально разместить мебель;
- безопасно выполнить ремонт;
- не получить электротравму при сверлении отверстия или забивке гвоздя;
- быстро определить место нарушения проводки.
Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.
По принципу работы детекторные устройства бывают:
- электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
- электромагнитные;
- металлодетекторы;
- комбинированные.
Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.
Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.
Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт
То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.
Металлодетекторы одинаково “видят” цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.
Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.
самодельный металлодетектор для поиска проводки
Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.
Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.
Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.
Из бытовых детекторов популярны:
- Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
- Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
- Китайские индикаторные отвёртки.
Eltes Дятел Е121
Индикаторная отвертка
Bosch Truvo
Прокладка открытых электросетей
Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.
Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения
Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.
С подробным описанием правил и технологии прокладки открытой электросети вы ознакомитесь, прочтя рекомендованную нами статью.
Назначение детекторов скрытой проводки
Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.
Ведь при надобности сверления стен существует возможность попадания в проводку.
А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.
В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.
На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.
Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.
Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.
Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.
Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.
Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.
Активные детекторы
Данные приборы более совершенны, чем уже рассмотренные. Стоят они подороже, но обладают дополнительными возможностями и помогают находить не только проводку.

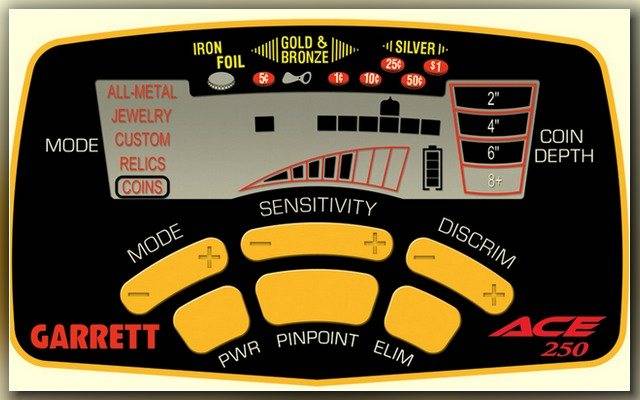

Металлодетектор
Металлодетектор действует иначе, чем вышеописанные сканеры. В сущности, это тот прибор, который раньше называли миноискателем. Теперь он называется металлоискатель. Он находит металл
Неважно, находится этот металл под напряжением или нет. Приборы такого вида довольно чувствительны, кроме того, их чувствительность можно регулировать и добиваться тонкой настройки под условия поиска
Принцип работы металлодетектора состоит в следующем. В катушку с проводом, которая является датчиком, подается переменный ток повышенной частоты от одного генератора. В приборе есть еще один генератор, работающий на той же самой частоте, причем эта частота жестко стабилизируется. Сигналы от катушки и образцового генератора поступают на смеситель, который выделяет разность этих частот.
Когда к катушке датчика приближается металлический предмет, частота первого генератора слегка меняются. Но из-за того, что это частота довольно приличная, даже небольшое ее изменение создает на смесителе сигнал вполне обнаруживаемой частоты. Дальше он усиливается и выдается на индикатор.
Чувствительность прибора оказывается очень высокой, по сравнению с тем, что мы рассматривали выше. Но и стоимость его тоже в несколько раз выше. Преимущество металлодетектора состоит в том, что он позволяет обнаруживать металлические трубы, в которых проложена проводка. Проводку он тоже обнаруживает, независимо от того, под напряжением она или нет. Разумеется, он обнаруживает арматуру, заложенную в бетон и прочие металлические вещи, находящиеся в стенах.
Искатели для неметаллов
Кроме магнитного поля, активные детекторы могут использовать электрическое поле. Они оказываются чувствительными не только к металлу, но и к диэлектрикам, например, к дереву. Такой датчик представляет собой “открытый” конденсатор, чувствительный к изменениям электрического поля рядом с его обкладками. Он тоже питается переменным током и так же использует метод биений (разности близких частот), как и прибор с катушкой.
И наконец, несколько слов об ультразвуковом и радарном датчике. Это тоже активные приборы. Первый из них излучает ультразвук, в точности как эхолот или сонар для подводных лодок. Отраженный ультразвук, после усиления, анализируется микропроцессором и пользователь может узнать довольно много о том, что и как расположено внутри исследуемого материала.
Металлические предметы, дерево, пластик, различные неоднородности, все это будет точно обнаружено. Для точного и глубокого поиска металлов и проводов используют самый настоящий радиолокатор, только ручной. Это наиболее дорогой искатель, он используется строителями-профессионалами в трудных и ответственных случаях.
Детекторы из средней ценовой категории
В эту группу собраны детекторы проводки, находящиеся в ценовом диапазоне от 4 до 10 тысяч. Все они снабжены жидкокристаллическим экраном, на котором отображаются результаты проводящегося поиска и подсказки системы. Режим работы приборов происходит в 4 режимах:
- Поиск фазового провода.
- Поиск металла и стали (арматура, стержни металлокаркаса стен).
- Поиск цветных металлов (медного и алюминиевого провода, находящихся в обесточенном состоянии).
- Поиск дерева (бруса обрешетки стен и перегородок).
Bosch GMS 120 Professional, 6 990 – 7 500 руб
Универсальный аппарат, предназначенный для обнаружения цветных и черных металлов. В режиме поиска обесточенного провода прибор работает на глубину залегания до 80 мм. Кабель под напряжением находит на расстоянии до 50 мм, чермет – 120, дерево – 38 мм.
Оповещение осуществляется посредством изменяющего цвет ободком светодиода и выводом сигнала на одноцветный ЖК-дисплей. Интересной особенностью модели является дополнительный режим «Гипсокартон». Работая в нём детектор способен отображать даже скрытые ПНД-трубы водопровода.
Цена «зелёного» так называемого «любительского» детектора практически не отличается от «профессионального» синего собрата. При этом технические и эксплуатационные характеристики, заявленные производителем, у них отличаются:
- Электропроводку под напряжением они находят на одинаковом расстоянии.
- Вероятность обнаружения обесточенных цветных металлов у «любительского» даже больше на 20 мм, чем у профессионального.
- Древесину зелёный находит лишь на глубине 25 мм.
- Черные металлы – всего на 100 мм.
Отсутствие разницы в стоимости объясняется наличием цветного экрана с «живой», анимированной инструкцией по эксплуатации.
ADA instruments Wall Scanner 120 PROF, 4 990 – 5 200 руб
Технические характеристики ставят модель детектора на один уровень с «Бошевскими», но отличаются более «приятным» ценником. Имеет оптимальную эргономику и развесовку корпуса, удобно и надёжно ложится в руку. Вероятность случайного выпадения исключена благодаря прорезиненным вставкам черного цвета. Следует подчеркнуть, что мягкие резиновые вкладыши присутствуют даже в отсеке для батарейки, что не допускает малейшего люфта АКБ.
Индикация звуковая и графическая, отображаемая на черно-белом дисплее устройства. По соотношению технических параметров и цены, ADA instruments Wall Scanner 120 PROF, легко мог бы оказаться выше детекторов от компании Bosch. Однако из-за того, что по какой-то причине производитель заткнул центральное отверстие для разметки, а оно не всегда легко вынимается, помещаем прибор ниже своих прямых конкурентов.
Elitech Д 100, 4 500 – 4 700 руб
Модель предназначена для поиска цветных металлов, стали и дерева в стенах и перекрытиях. Кроме стандартных опций в нём имеется электронный уровень 100 мм. Корпус выполнен из красного ударопрочного пластика с обрезиненной черной рукояткой.
Прибор не плохо определяет расположение электрического кабеля в толще стены, прост в работе. Оповещение осуществляется звуковым сигналом, который дублируется на цветном дисплее. Работает от одной батарейки «Крона».
По техническим параметрам уступает расположенным выше конкурентам, потому и располагается ниже них. Брус деревянной обрешетки находит на глубине 20 мм, фазовый провод – на 50 мм, сталь – 100 мм, алюминий или медь – 80 мм.
Универсальное устройство, которое замыкает наш рейтинг лучших детекторов проводки из среднего ценового сегмента. Принцип работы идентичен ранее описанным моделям, после предварительной автоматической настройки обнаруживает цветные металлы, дерево, провода под напряжением, металл в стенах и перегородках.
Оповещение об обнаружении искомого объекта, осуществляется звуком и выводом картинки на жидкокристаллический экран. Причём по глубинным параметрам уступает заслуженно уступает тем, которые заняли лучшие места. Кроме того, сравнивая стоимость аппарата, легко обнаружить, что по этому критерию он дороже Элитеха и Ады (при лучших заявленных технических характеристиках последних).
Рекомендации по выбору детекторов скрытой проводки
Сначала рассмотрим основные и второстепенные функции данных приборов, так как их наличие или отсутствие существенно влияют на выбор необходимого устройства. К основным функциям индикаторов скрытой проводки можно отнести следующие возможности таких приборов:
- поиск и определение местонахождения скрытой электрической проводки;
- фиксация электромагнитного излучения электрических проводов и кабелей;
- контроль целостности проводки и определение места разрыва;
- определение полярности проводников в сетях с постоянным током.
Это не полный перечень, но самый основной, всех первостепенных опций детектора скрытой проводки, которыми он может быть наделен в зависимости от конструкции и технических характеристик. В современном комбинированном индикаторе закрытых кабелей и проводов часто реализуются следующие дополнительные функции:
- выявление пустот, элементов из пластика и дерева, встроенных в стены;
- обнаружение любых металлических изделий в строительной конструкции;
- точное определение глубины укладки всех выявленных элементов.
Исходя из наличия тех или иных опции в детекторе скрытой проводки, необходимых для проведения строительно-ремонтных работ, следует выбирать подходящее устройство. При выборе необходимо действовать по следующей схеме.
- В первую очередь следует полностью определиться с теми задачами, которые вы будете решать в процессе работы. Исходя из этого и нужно выбирать индикатор скрытой проводки, обладающий всеми необходимыми функциями и свойствами. В том случае, если требуется просто найти, где расположен электрический провод, то достаточно будет купить недорогой прибор определенного вида. Для более серьезных исследований внутреннего состояния конструкций здания следует приобрести комбинированный индикатор или мультидетектор, которые позволяют искать не только электрические провода, но и другие скрытые элементы.
- На втором этапе следует проверить работоспособность выбранного искателя скрытой электропроводки. Для этого следует выполнить тестирование прибора на открытой не обесточенной проводке. Если результат получился положительный, то необходимо перейти к поиску скрытой проводки, трассировка которой известна. Простые приборы, не оснащенные дисплеем, должны иметь хорошую световую и звуковую сигнализацию наличия провода. Сложные мультидетекторы следует проверять на способность обнаружения пустот и инородных включений в конструкции здания. Только после всех этих манипуляций можно сделать вывод о пригодности прибора для выполнения определенных работ.
- В последнюю очередь необходимо проверить сопроводительную документацию, которая входит в комплект поставки прибора. Оригинальная продукция от известного производителя всегда имеет в комплекте полную инструкцию для пользователя. Следует сравнить заявленные технические характеристики детектора с полученными в результате тестирования. Для хорошего прибора они должны совпадать. В заключение, попросите у продавца показать сертификат качества изделия. На этом процедура выбора детектора скрытой проводки заканчивается. Если вы выполнили все этапы процедуры, то наверняка купленный прибор будет отличного качества!
Выбор промышленных образцов определителей месторасположения скрытой электропроводки не составит труда, если следовать элементарным правилам проверки прибора. Но для многих потребителей, приобретение детектора не является острой необходимостью, особенно когда он необходим для разовых работ. В этом случае лучше одолжить прибор у знакомого электрика, а если это невозможно то изготовить индикатор собственными руками. Но для этого вы должны обладать начальными знаниями в области радиотехники. Впрочем, иногда в этом и нет необходимости! Ниже мы рассмотрим три варианта изготовления детектора скрытой проводки для потребителей c минимальным уровнем познаний в сфере электронных устройств.
Bosch D-TECT 150
Основные характеристики:
- Максимальная глубина обнаружения проводки — 60 мм;
- Максимальная глубина обнаружения черных металлов — 150 мм;
- Максимальная глубина обнаружения цветных металлов — 150 мм;
- Максимальная глубина обнаружения древесины — 40 мм;
- Максимальная глубина обнаружения пластика — 80 мм.
Функции и возможности. Этот универсальный детектор способен обнаружить стальные, алюминиевые, медные, пластмассовые и деревянные детали, скрытые под слоем штукатурки, бетона или накладных материалов на глубину до 150 мм. У него 5 режимов работы, позволяющие с точностью до 5 мм определить положение и расстояние до инородного тела внутри любой строительной конструкции. Он не требует дополнительной калибровки и может надежно функционировать в производственных условиях.
Класс защитных свойств корпуса соответствует IP54, что позволяет профессионально работать на строящемся или ремонтируемом объекте. Напряжение питания 6 вольт. Для экономии энергии через 5 минут бездействия происходит автоматическое отключение.
Удобство использования и управление. Прибор весит всего 600 г. У него есть эргономичная рукоятка с прорезиненной накладкой, предотвращающей выскальзывание. Все показания выводятся на подсвечиваемый ЖК-дисплей с интуитивно понятным интерфейсом. Управление осуществляется шестью кнопками, расположенными под ним.
Комплектация. Данная модель продается в комплекте с чехлом для хранения и 4 батарейками типа АА.
Плюсы Bosch D-TECT 150
- Легкость.
- Высокая точность.
- Компактные габариты.
- Достаточно большая глубина определения.
- Простое управление.
- Удобная рукоятка.
Минусы Bosch D-TECT 150
- Русский язык представлен транслитерацией.
- При движении требуется постоянно прижимать направляющие ролики к стене, что требует сноровки и внимания.
- Высокая стоимость.
Характеристики детекторов
Все модели отличаются друг от друга по нескольким факторам:
Глубина сканирования. В условиях квартиры, это приблизительное расстояние до кабеля, заложенного плиткой или досками. Детекторы не способны находить провода на глубине более 3 см. Большинство приборов не могут обнаружить провода на глубине даже 2 см.
Информативность. Многие модификации, имеющие дисплей, способны показать не только обнаруженный материал, но и то, на какой глубине он находится. Точность определения у профессиональных моделей имеет погрешность до 5 мм, а у обыкновенных бытовых — 1 см.
Обнаруживаемые материалы. Это то, что детектор может обнаружить в стене
К выбору аппарата по данной характеристике стоит относиться с осторожностью. Не всегда гаджет действительно способен обнаружить материалы, указанные в характеристиках
Если в списке указан пластик и дерево, а цена слишком низкая, то вряд ли он будет определять их с высокой точностью. Кроме того, данный детектор не способен достоверно определять различные виды чёрных и цветных металлов, и искать проводку под влажной штукатуркой.
Стоит помнить! Недостатками большинства моделей является плохая чувствительность на слабые источники электрического напряжения и небольшая глубина обнаружения невидимых элементов.
Детектор скрытой проводки имеет целый ряд преимуществ, в зависимости от комплектации и количества режимов. Например, прибор для обнаружения скрытой проводки в стене:
- Определяет присутствие скрытых проводников.
- Выявляет наличие фазовых проводов.
- Способен обнаружить место, где прерывается цепь.
- Определяет правильность подключения фазы счётчиков тока.
- Находит деревянные элементы.
- Обнаруживает незаземлённые потребители.
- Проверяет исправность предохранителей.
- Находит металлические элементы.
- Определяет температуру поверхности.
- Способен высчитать точность обнаружения в процентах.
На заметку! Точность работы прибора зависит также от наличия обоев на стене, поскольку обойный клей может обладать сильной электропроводностью.
Сводная таблица технических характеристик сканеров проводки
Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.
Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.
Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.
| Марка детектора скрытой проводки | BOн3 SCH GMS 120 Professional | MASTECH MS6906 | UNI-T UT387B | Дятел Е121 | Детектор скрытой проводки Floureon | Skil detector 550 | ADA Wall Scanner 80 |
| Масса, кг | 0,27 | 0,25 | 0,195 | 0,12 | |||
| Обнаруживает материалы | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Дерево, металл, проводка | Металл, проводка | Дерево, металл, проводка | |
| Калибровка | Авто | Ручная | Авто | Ручная | Авто | Авто | |
| Глубина поиска металла, см | 12 | 3-5 | 8 | 7,6 | 8,0 | 8,0 | |
| Глубина поиска проводки, см | 5 | До 7,5 | 8 | 7,6 | 5,0 | 5,0 | |
| Глубина поиска цв. металла, см | 8 | 8 | 7,6 | 6,0 | 6,0 | ||
| Глубина поиска дерева, см | 3,8 | 3-5 | 2 | 3,8 | 2,0 | ||
| Макс. глубина поиска, см | 12 | ||||||
| Питание | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В | Батарея 9 В |
Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.
Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.
Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.
Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.
К ним относятся:
- сильные магнитные и электрические поля;
- наличие посторонних металлических предметов разных размеров;
- влажность стены и ее токопроводящие свойства;
- проложенные поблизости другие скрытые провода;
- наводки напряжения;
- другие случайные явления.
Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.
Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.
Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.
В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.
Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.
ТОП-13 лучших детекторов скрытой проводки
| Фото | Название | Рейтинг | Цена | |
| Высокоточные детекторы | ||||
| #1 |
| ЗУБР Профессионал DX-750 | 100 / 1005 — голосов | Узнать цену |
| #2 | Elitech Д 100 | 99 / 100 | Узнать цену | |
| #3 | ADA instruments Wall Scanner 80 | 98 / 1002 — голоса | Узнать цену | |
| #4 | Bosch D-tect 150 Professional | 97 / 100 | Узнать цену | |
| Профессиональные детекторы | ||||
| #1 | Laserliner CombiFinder Plus 080.955A | 100 / 1002 — голоса | Узнать цену | |
| #2 | Ресанта ДМ-2 | 99 / 100 | Узнать цену | |
| #3 | Mastech MS6818 | 98 / 1001 — голос | Узнать цену | |
| #4 | CEM LA-1012 | 97 / 100 | Узнать цену | |
| Бюджетные детекторы | ||||
| #1 | Wortex MD 3009 | 100 / 100 | Узнать цену | |
| #2 | Condtrol Drill Check | 99 / 100 | Узнать цену | |
| #3 | DSL-8220S | 98 / 100 | Узнать цену | |
| #4 | Meet MS-158M | 97 / 100 | Узнать цену | |
| #5 | Stanley S100 STHT0-77403 | 96 / 1001 — голос | Узнать цену |
Какой бы вы выбрали детектор скрытой проводки или посоветовали?
Принять участие в опросе
Какой детектор скрытой проводки лучше купить
Выбор лучшего детектора зависит только от самого желания покупателя. В данном случае нельзя выделить лучший вариант. Выбор зависит лишь от цели использования. Для частных ремонтов нет смысла приобретать дорогие инструменты. В этом случае лучше выбрать бюджетный вариант. Для профессиональных же ремонтов желательно купить модель подороже. Такие инструменты имеют более долгий срок службы и много дополнительных опций для совершения качественных работ.
Видео — Сравнительный тест детекторов скрытой проводки
Чтобы вам было легче определиться с выбором детектора, мы представили все модели в одной сравнительной таблице:
| Название | Глубина обнаружения (мм.) | Вес (г.) | Стоимость (рублей) |
| Stanley S100 STHT0-77403 | 51 | 100 | 1100–1200 |
| Meet MS-158M | 50 | 100 | 580–1000 |
| DSL-8220S | 20 | 200 | 650–1000 |
| Condtrol Drill Check | 40 | 45 | 900–1000 |
| Wortex MD 3009 | 50 | 200 | 850–1599 |
| CEM LA-1012 | 2500 | 180 | 6500–7000 |
| Mastech MS6818 | 2000 | 1580 | 9500–12500 |
| Ресанта ДМ-2 | 50 | 240 | 2500–3000 |
| Laserliner CombiFinder Plus 080.955A | 40 | 180 | 4500–4700 |
| Bosch D-tect 150 Professional | 150 | 1520 | 33000–35000 |
| ADA instruments Wall Scanner 80 | 50 | 280 | 3200–3500 |
| Elitech Д 100 | 100 | 160 | 3200–3800 |
| ЗУБР Профессионал DX-750 | 100 | 240 | 2100–2500 |
Какие бывают приборы поиска скрытых объектов
Все современные устройства, предназначенные в помощь при осуществлении строительных работ можно разделить на три типа:
- детекторы скрытых проводок;
- трассопоисковые приборы;
- идентификаторы электромагнитных полей.
Модели поисковых приборов различают по нескольким параметрам.
Индикация
При выявлении проводов и конструкций оповещения производятся различными способами.
Световая индикация
Система функционирует на светодиодах. Для материалов разных составов срабатывают определённые цветовые индикаторы.
Звуковое оповещение
Период продолжительности звукового сигнала и определённая тональность сообщает о характеристиках внутреннего объекта.
Жидкокристаллический дисплей даёт максимально полную информацию о внутренней конструкции.
Отдельные модели обладают всеми типами индикации, такие приборы дорогостоящие.
Общий принцип работы
Способ работы настолько прост, что многие умельцы изготавливают кустарные аналоги детекторов. В основе простейшего прибора используется 3 ключевых элемента: датчик измерения электромагнитного поля, индикатор и усилитель. Все перечисленные детали можете найти на радиорынке, они стоят недорого.
Включение электростатических элементов цепи приводит в действие транзистор, который корректирует уровень сопротивления во время наведения затвора на проводку. Детекторы металлов улавливают токи, появляющиеся под воздействием магнитного поля.
Большинство моделей на рынке комплектуются вспомогательными элементами электросети. Они позволяют изменять уровень чувствительности, переключать режимы и прочее.
Лучшие детекторы скрытой проводки в среднем ценовом диапазоне
В среднем ценовом сегменте рассматривались 8 моделей. По результатам тестирования и анализа отзывов покупателей были выбраны 2 самых качественных прибора для обнаружения скрытых электропроводок. Они оснащены ЖК-дисплеями, обладают большой глубиной поиска и позволяют находить не только провода, но и конструкции из различных материалов.
Детектор проводки и металла Зубр, ЖК-дисплей, автокалибровка
Уникальность этого сканера заключается в возможности обнаружения не только металлических изделий и электропроводки в стенах, но и поиска дерева. Он исследует стены и конструкции с помощью ультразвуковых эхолотов, что гарантирует низкий процент погрешности результатов и позволяет определять нужные объекты на глубине до 50 мм для кабелей, 38 мм – для арматуры и 19 мм (древесины). Благодаря ему при ремонте гарантируется целостность скрытых конструкций и исправность строительного инструмента.
Достоинства
- Удобная форма;
- Разноцветные индикаторы, зависящие от типа обнаруженных объектов;
- Автоматическая калибровка;
- Подходит для профессионального применения;
- Интенсивность сигнала в процентах от проводов под напряжением.
Недостатки
- Не очень громкий звук сигнала;
- Небольшой угол обзора дисплея.
TS79 Stud Finder
Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей.
Достоинства
- Понятен в использовании;
- Удобно лежит в руке;
- Широкий спектр поиска;
- Несколько режимов сканирования;
- Есть функция автоматического выключения.
Недостатки
Не сможет обнаружить обрыв провода под изоляцией.
Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.
Виды детекторов, их особенности
Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.
Один из видов данного прибора – электростатические индикаторы.
Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.
Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.
Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.
Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое наконечники НШВИ и стоит ли их использовать?
К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.
Второй вид детекторов – электромагнитные.
В них датчики реагируют на электромагнитное поле.
Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.
Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.
При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.
И третий вид.
Ничто иное, как обычные металлоискатели, но только очень компактные.
Конструктивно он отличается от двух предыдущих.
В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.
Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.
Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.
Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.
Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.
Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.
Они и являются сейчас самыми распространенными.
