Трубы полипропиленовые для отопления технические характеристики и монтаж

Разновидности ППР труб

Изделия различаются по фактору слойности. Основные группы:

Однослойные трубы широко распространены, это обусловлено их небольшой ценой. В то же время их нельзя применять для трубопроводов с высокой температурой нагрева. Если жидкость нагревается выше 70 градусов по Цельсию, происходит значительное линейное удлинение таких изделий. Однослойные полипропиленовые трубы могут иметь различный химический состав, в них используются разные полимеры. Вид химического соединения определяет эксплуатационные свойства изделия. Поэтому, стоит всегда приглядеться к маркировке труб, чтобы понять в каких целях их использовать.Как маркируются однослойные трубы:

Маркировка	Название	Описание	Сферы использования
РРН	Гомополимер	Твердый материал. · Невысокая стойкость к низким температурам.	· Транспортировка холодной и горячей воды. · Вентиляционные устройства. · Производственные трубопроводы.
РРВ	Блоксополимер	Гибкий материал. · Морозоустойчивый.	Снабжение холодной водой. «Тёплый пол».
PPR	Статистический сополимер	Прочный материал. Выдерживает одновременный краткий подъем t до +110 гр. С. Восстанавливается после размораживания. Стойкий к агоессивным средам. Хорошие звукоизолирующие свойства.	Транспортировка холодной и горячей воды. Отопление в индивидуальном доме.
PPS	Cпециальный полимер

Трубы многослойные, иначе именуемые армированными. Армирование — это вариант увеличения несущей способности изделия за счет привлечения дополнительных слоев материалов, они укрепляют изделие и не дают стенкам чрезмерно расширяться и удлиняться.

Армирование ППР труб для сокращения удлинения бывает двух типов:

Алюминиевое.
Стекловолокно

Металл в полипропиленовой трубы - прекрасный материал, повышающий прочность. Способы работы с ним:

Клеевое нанесение с внешней стороны трубы ленточного слоя фольги, который накладывается внахлест или встык.
Внешнее нанесение перфорированного металлического листа.
Внутреннее устилание слоем фольги также на клей.
Сварка листа AL по стыку для создания герметичного пространства внутри трубы.
Укрепление стекловолокном. Оно находится с внутренней стороны трубы, может также использоваться композитный материал – с добавлением полипропилена. Материал повышает стойкость к высоким температурам, уменьшает затраты при работах по сборке.
Армирование базальтовым волокном. Это сравнительно новый материал на рынке. Он обладает рядом преимуществ перед существующими вариантами. Считается, что он более долговечен, устойчив к перепадам давления и высокой температуре. Пропускная способность труб выше при меньшем весе. Базальт – экологически чистый материал

Особенности материалов, которые нужно учесть при монтаже

Чтобы система функционировала правильно, в процессе монтажа необходимо принимать во внимание некоторые особенности ПП рукавов. Одна из них — линейное расширение

Это явление вызывает изменение температур внешних и внутренних. В результате нагрева пластиковый рукав начинает провисать. Компенсирует линейное расширение правильная укладка трубопровода, гарантирующая свободу его перемещения в пределах значения линейного расширения.

Для этого применяют крепежные хомуты, компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные детали. Иногда устранить провисание можно путем штробления стены и укладки в нее рукава или установкой дополнительных клипс. Если эти действия не помогают, применяют радикальные меры — отсоединяют рукав в районе «американок», отрезают провисающий участок, американку перепаивают, затем закручивают.

Что понадобится для монтажа

Необходимо иметь следующий инструмент:

специальный паяльник для полипропиленовых труб с набором насадок;
специальные ножницы для резки труб из полипропилена;
рулетку;
кронштейн.
фломастер.

Подготовка работ предполагает предварительную заготовку необходимых материалов:

трубы полипропиленовые;
клипсы для крепления труб к стене;
муфты, уголки, переходники.

Монтаж труб выполняют методом полифузной сварки, т. е. стыкуемые детали после соединения представляют собой единое целое за счет диффузного проникновения материала деталей друг в друга. Приваривание фитингов к трубам выполняют специальным паяльником, который содержит набор наконечников, для труб разного диаметра, и регулятор нагрева. Пользуются им следующим образом:

Разогревают сварочный аппарат до температуры 270 градусов;
Отмеряют необходимый по плану отрезок трубы. У фольгированной трубы удаляют верхний или средний слой на величину ее вхождения в муфту.
Торец трубы зачищают от заусенцев.
На трубе делают отметку глубины ее посадки.
Труба и фитинг насаживаются на разогретую насадку сварочного аппарата. Сначала устанавливают элементы с более толстыми стенками. Время разогрева зависит от диаметра трубы — от 5 до 12 секунд.
Когда элементы прогреются, их снимают и соединяют по меткам, избегая смещений и поворотов. Шов считается выполненным, когда он остыл.

При сборке деталей отслеживают, чтоб конец трубы был надвинут в муфту фитинга с зазором хотя бы на 1 мм. Установка клипс при открытом монтаже не вызывает вопросов, все остальные проблемы решаются на месте и, как правило, в тупик не ставят. Если при проверке появятся «незапланированные» протечки, т. е. не из-за слабой затяжки резьбы, а на месте сварки, то придется узел переделать. При наличии навыков 2-х комнатная квартира становится обеспеченной водяной разводкой в течении 1−2 дней, а если монтаж закрытый, то на день больше.

Особенности выбора размеров

Существуют разные диаметры трубок из полипропилена от 10 до 1200 миллиметров. Для подбора правильного варианта необходимо провести гидродинамические расчеты, учесть назначение будущей системы отопления. Научный подход к вычислению диаметра и подготовке схемы отопления используется профессионалами.

При монтаже своими силами диаметр выбирают по нормам, зависящим от масштабности сооружения:

в промышленных или общественных зданиях используются коммуникации с сечением более 200 мм;
для частного дома достаточно диаметра от 20 до 35 мм;
в теплых полах можно использовать проводники от 16 мм;
в многоэтажках с центральным отоплением минимальное сечение – 25 мм.

Диаметр измеряется внутри стояков. Используя слишком широкие или, наоборот, узкие магистрали вы создаете аварийную ситуацию, особенно опасны перепады давления от неправильно выбранных коммуникаций в многоквартирном доме.

Как не ошибиться

Запомнить как выглядит логотип, какой используется шрифт, какие буквы в нем есть, каким цветом они написаны, сколько больших букв. В общем, вам надо изучить логотип и его написание. Те, кто делают подделки, в названии специально делают какую-то ошибку, меняют/пропускают/удваивают какую-то букву. Это делается для того, чтобы нельзя было предъявить претензии — буква другая, другой брэнд.
Далее вам надо изучить ассортимент, подобрать то, что вы хотите приобрести. Затем внимательно изучить цвет, расположение маркировки. Если в магазине вам предложат товар желаемой кампании другого цвета, размера и т.п., а на официальном сайте такого нет, — вам продают подделку. Лучше уйти и поискать другой магазин. Все стенки должны быть идеальными
Перед покупкой изучите образцы продукции. Трубы, фитинги нормальных фирм имеют ровные стенки (и наружные и внутренние). Никаких наплывов, впадин и других признаков некачественного литья быть не должно.
Посмотрите на срез трубы или фитинга. Толщина стенки должна быть одинаковой. Если это армированные изделия, то армирующий материал окружен кольцами полипропилена одинаковой толщины. Если разница заметна даже «на глаз», брать такие изделия не стоит.

В общем, у вас должно сложиться положительное впечатление о качестве изделий. Только если все «тесты» пройдены, можно покупать.

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм	PN10	PN20	PN30
Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16	10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26	3	21,2	5,4	21,2	3
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	18,4

Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

Конструктивно полипропиленовые трубы производятся двух типов:
цельные;
армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

Производители применяют несколько способов армирования:
Покрытие трубы с наружной стороны слоем алюминиевой фольги.
Устройство слоя алюминия внутри трубы, ближе к наружному краю.
Усиление стекловолокном.
Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

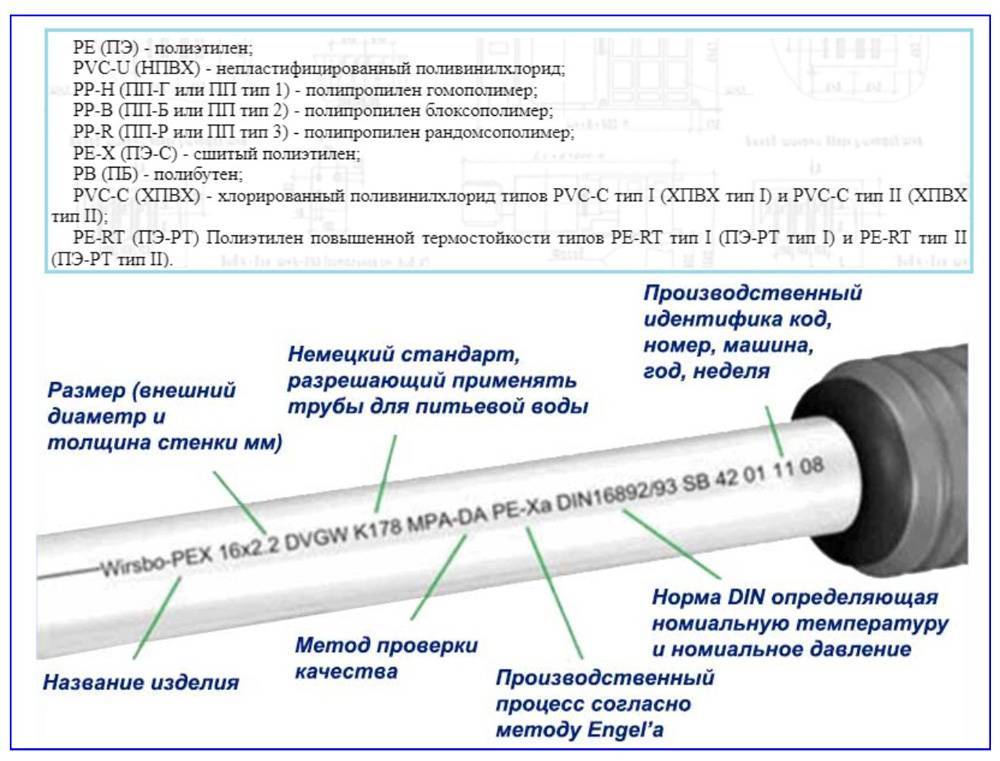

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

Маркировка PP указывает на то, что материал труб — полипропилен:
PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

Армирование алюминиевой фольгой может быть:
сплошным;
перфорированным.

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
к фитингу крепится только внешний слой, равный половине толщины стенки;
необходима насадка для сварочного аппарата;
после отрезания изделия требуется его торцевание.

Армированные стекловолокном

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
При монтаже не требуется их калибровка и зачистка.
Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Материалы и типы трубы для отопления

Правильный выбор труб влияет на многие эксплуатационные характеристики системы. Конечно же начиная от теплоотдачи и заканчивая объемом потребляемых энергоресурсов. Здесь нужно помнить и о таком показателе, как теплопотери системы. Так как это напрямую зависит от того из чего сделаны эти самые трубы.

На сегодняшний день наиболее чаще всего используются:

Трубы из различных видов стали;
Полипропиленовые;
Медные.

До недавнего времени сталь была единственным доступным материалом труб. Сегодня стальные трубы хоть и считаются самыми прочными и надежными, но в основном применяются в системах открытого типа. Но, несмотря на большой ассортимент продукции в малоэтажном домостроении в основном используются трубы малого и среднего диаметра. Да и размеры свыше 100мм в основном применяется для изготовления регистров, а не прокладки магистралей.

Сталь применяется в двух вариантах – обычном исполнении из черного металла и в виде нержавеющей стали. Сегодня сталь используется меньше. Во-первых, все больше стали использоваться замкнутые системы вместо открытых. А во-вторых, для монтажа требуется специальное оборудование и квалифицированный сварщик. Стальные трубы в основном используются небольших диаметров. Но это в свою очередь поднимает другие проблемы. Например, высокий коэффициент гидравлического сопротивления, ведь внутри при сварке образуются наплывы и сужения, которые невозможно удалить.

Полимерные трубы

Полимерные трубы постепенно вытесняют стальные из-за все большей доступности и удобства пользования. Для этого материала многие производители дают 15 летнюю гарантию на целостность труб и почти 20 летнюю на соединения. Для пайки не требуется высокая квалификация, достаточно иметь специальный паяльник и посмотреть 2-3 обучающих ролика. Но и у этого материала есть свои минусы. Первый, заключается в небольшом ассортименте продукции. Для пайки отопления в частном доме применяются максимально трубы диаметром 75 мм. Второй минус заключается в правильном подборе материала. Довольно часто трубы имеют небольшую стенку, ее толщина часто бывает всего 2,-2,3 мм чего явно недостаточно для контура отопления закрытого типа с напором 1,2-1,4 бар. Третий момент заключается в специфике самого материала. Он не такой жесткий, как металл, поэтому для двухэтажных домов обычно его стараются не использовать.

Медные трубопроводы отопления

Медные трубопроводы отопления и в недалеком прошлом были не очень популярны, поскольку с этим материалом работать очень сложно. В отличие от стали и полипропилена медь паяется, а делать это правильно умеет далеко не каждый сварщик. Но, как бы там ни было, медь это один из самых лучших материалов для отопления. Он отлично нагревает воздух, он пластичен и даже при замерзании воды трубопровод не сразу разрывает, медь пластичный материал и способный растягиваться под давлением воды. Но с другой стороны, медь очень агрессивный металл, при соприкосновении с алюминием он начинает окисляться и начинает процесс коррозии. К тому же он очень дорогой если сравнивать с другими видами материалов.

Особенности ППР труб

Основные достоинства:

Длительный срок службы.
Невысокая цена.
Отсутствие процессов коррозии, свойственной металлам.
Гладкая внутренняя поверхность позволяет повышать напор жидкости.
Тихая транспортировка воды или других жидкостей.
Простые в исполнении монтажные работы.
Можно ставить краны без использования резьбовых соединений, используя оборудование для пайки.
Нет необходимости в периодическом техническом обслуживании трубы и стыковых соединительных блоков. Это позволяет вмонтировать ее под пол или под штукатурный отделочный слой и забыть на долгий период.

Наряду с положительными качествами и особенностями, нельзя забывать о некоторых недостатках при выборе полипропиленовых труб. Трубы обладают малой пластичностью и плохо гнутся, что не позволяет делать угловую проводку. Необходимы промежуточные соединительные муфты соответствующего профиля, изогнутые под тем углом, на который нужно повернуть трубопровод. Если при монтаже происходит повреждение материала, изделие придется выбросить и заменить на новое. Если возник брак, конструкция уже не сможет быть отремонтирована. Весь участок собранных труб придется вырезать и смонтировать заново. Для монтажных работ нужны специальные ножницы для резки труб и паяльное оборудование.

Часть проблем снимается благодаря комплектации: большое количество вспомогательных деталей – фитингов и муфт дает возможность сборки и создания конструкций из труб различных конфигураций, вплоть до самых сложных.

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

Однослойные. Стенки полностью сделаны из полипропилена.
Трехслойные:
- армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
- армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Какие пластиковые трубы лучше выбрать для отопления?

Чтобы выбрать трубы, которые подойдут именно для вашего варианта отопительной системы и бюджета, нужно изучить свойства и преимущества каждого типа.

Полипропиленовые трубы. Самый бюджетный вариант для отопления. Существенный недостаток полипропиленовых труб – высокий коэффициент линейного расширения. Магистрали, смонтированные из ПП труб, в отопительный сезон подвергаются деформации: гнутся и провисают, что сильно портит работоспособность и эстетичный вид системы. Решать, можно ли использовать такие пластиковые трубы для отопления, следует только полностью убедившись в отсутствии перепадов давления и температур в системе в зимнее время.

Армированные полипропиленовые трубы. Разновидность ПП труб, улучшенная дополнительным слоем стекловолокна или алюминиевой фольги. Армированные стекловолокном пластиковые трубы для отопления не отличаются по способу монтажа от простых изделий из ПП. При этом прочность конструкций из защищенных полипропиленовых труб увеличивается в разы. Такие трубы – лучшие из всех, какие только можно выбрать на современном рынке.

Армированные алюминиевой фольгой ПП трубы. Они имеют такие же технические характеристики, как и пластиковые трубы для отопления с армированием из стекловолокна. Единственный их недостаток – необходимость в проведении дополнительных работ при монтаже. Армированные алюминием трубы (вернее, их торцы) должны быть освобождены перед пайкой от металлического слоя. Зачистка полипропиленовых труб — несложная процедура, ее можно легко произвести своими руками.

Одними из самых популярных труб отопления являются полипропиленовые, систему из этого материала можно проложить даже закрытым способом

Трубы из сшитого полиэтилена. Хорошие пластиковые трубы, ориентированные и на центральное отопление, и на систему теплых полов. Пластиковые трубы для отопления, характеристики которых напоминают армированные ПП трубы. Монтаж такой пластиковой трубы для отопления своими руками требует определенных навыков и зажимного оборудования, не всегда имеющегося в доме. Поэтому приобретать полиэтиленовые трубы стоит тогда, когда монтажные работы будут проводиться специалистами.

Металлопластиковые трубы. По своей конструкции эти изделия напоминают полипропиленовые трубы, армированные алюминием, но толщина их стенки более тонкая. Качественный металлопласт выбрать тяжело: часто можно приобрести подделку. Металлопластиковые трубы, выполненные с недостаточным соблюдением технологии, со временем расслаиваются.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

в сумме потеря тепла – 36 кВт;
потеря на 1-ом этаже – 20 кВт;
потеря на 2-ом – 16 кВт;
установлены трубы из полипропилена;
работа системы в режиме 80/60;
температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.
