Устройство вентилируемого фасада из сайдинга: рассмотрим подробно

Обшивка профнастилом – преимущества данного вида отделки

Дом обшитый профнастилом

При обшивке дома особое внимание уделяется качеству строительного материала. Гофрированные листы применяются для ограждения, отделки фасадов и кровли , строительстве быстровозводимых сооружений ( ангаров и навесов)

Гофрированные листы востребованы, поскольку:

• материал легко моется, не вбирает пыль;
• гофра имеет аккуратный, презентабельный вид;
• довольно прочны, упруги;
• имеет приемлемую цены;
• строительный материал легко претерпевает различные манипуляции;
• стальной лист покрытый защитным слоем полимера устойчив к выцветанию, появлению ржавчины, перепаду температур, воздействию ультрафиолета;
• возможность применения теплоизолирующих плит различной толщины;
• профнастил отлично переносит высокую влажность, при условии соблюдения технологии монтажа по примеру устройства подкровельного пространства ;
• поверхность строения не требует дополнительного выравнивания и облицовки, обработанные листы становятся «лицом» фасада;
• строительный материал предоставляет большую возможность для реализации дизайнерской фантазии;
• профилированный лист является экономичным видом отделки дома.

Учитываем нюансы

• Поверхность сильно нагревается под лучами солнца, поэтому в жаркие солнечные дни работать со строительным материалом необходимо предельно аккуратно.
• В местах повреждения защитного слоя, при нарушении технологии резки профнастила со временем возможна коррозия металла.
• Для хорошей вентиляции рекомендуется обустраивать систему паро- гидроизоляции . Данный элемент позволит беспрепятственно выводить наружу скопившийся конденсат. Отсутствие воздушной прослойки действует разрушающе для постройки, создает условия для размножения внутри плесени, грибка. Воздушная прослойка создается между слоем утеплителя и профнастилом.

Подконструкция вентилируемого фасада

Выполнение работы

Обшивка дома сайдингом – пошаговая инструкция

Технология монтажа не зависит от того, из какого материала выстроено здание, будь то старый кирпич, дом из бруса, пеноблоков или газобетона, главное соблюдать порядок последовательных действий. Для  того чтобы качественно отделать сайдингом поверхность стен снаружи, следует придерживаться следующей пошаговой инструкции.

Подготовительный этап

Первоначально при необходимости возводятся леса, позволяющие свободно и удобно производить отделку на высоте

Здесь важно помнить, что деревянные конструкции следует в целях безопасности строить исключительно из прочных, а не старых досок.

Далее демонтируются карнизы, отливы, наличники, светильники и прочие элементы, которые могут помешать последующему возведению металлического каркаса.
После этого необходимо тщательнейшим образом заделать все трещины и щели с помощью обыкновенной пакли либо подходящего по составу герметика.
Затем выравниваются все поверхности в один или несколько слоев.
На заключительном этапе стены обрабатываются специальным антисептиком и грунтуются. Такие работы целесообразно проводить в теплую погоду для качественной просушки составов

Если дом деревянный, то грунтовку следует выбирать из разряда огнезащитной, поскольку сайдинг является горючим материалом.

Обустройство обрешетки

Она может быть выполнена как из деревянных реек, обработанных антисептическим составом, так и из металлических профилей, в такой обработке не нуждающихся, так как они произведены из оцинкованной стали, а значит, практически не поддаются коррозийному процессу.

Стартовый профиль монтируется у цокольной зоны, а финишный – в верхней части стены, в районе кровли. Они соединяются с продольными профильными элементами при помощи крупных саморезов (9,5 мм). Саморезы целесообразно купить не просто с заостренным концом, а в виде сверла.

Сама обрешетка прикрепляется к стенам дюбелями, которые вставляются в отверстия, предварительно сделанные обыкновенным перфоратором. Продольные профили монтируются с шагом в 40 см, в районе окон используются оконные планки, а у дверных проемов –J-профиль.

Следует отметить, что вертикальные профильные элементы целесообразно монтировать к кровле и цоколю не вплотную, а оставляя зазор в 6-8 мм. Это поможет предотвратить деформацию самого профиля при температурных изменениях.

Выбор и прокладка утеплителя

Перед тем, как приступить к укладке теплоизоляционного материала, следует позаботиться о пароизоляции стеновых поверхностей. Для этого целесообразно применить специальную прочную пленку, которая предотвратить образование конденсата в условиях температурной разницы и соответственно, защитит стены от порчи, разрушения и появления грибковых микроорганизмов.

Для фасадного утепления можно применять различные материалы, различающиеся между собой эксплуатационными характеристиками и способами монтажа:

• рулонный утеплитель толщиной до 20 мм, крепящийся к стене клеевым составом, в основном используется в регионах с мягкими климатическими условиями;
• блоки (плиты) из минеральной ваты, обладающие хорошей звукоизоляцией и низким уровнем теплопроводности;
• пенопласт или его улучшенная версия – Пеноплекс, имеет пористую структуру, а потому тепло отлично удерживается, достаточно удобен при проведении работ, является наиболее востребованным вариантом утепления фасадов.

Плиты утеплителя крепятся под обрешеточные рейки непосредственно к самим стенам, фиксируются клеем. При этом следует избегать случайных разрывов материала. После этого устанавливается второй слой обрешетки, на который, собственно и будет крепиться сайдинг.

Облицовка сайдингом

Работы по отделке начинаются с установки угловых планок. Профессиональные мастера далее советуют сделать разметку по всему периметру дома, чтобы избежать перекосов и не нарушить геометрию облицовки. Монтаж следует начинать исключительно с нижнего ряда панелей, определив вначале нижнюю линию, которой и должна касаться стартовая сайдинговая панель своим верхним краем.

Далее все просто. Первая панель вставляется в стартовую и закрепляется саморезами в монтажные отверстия верхней кромки. При этом саморез должен быть расположен относительно стены строго перпендикулярно, а само крепление иметь среднюю степень жесткости.

Соединение последующих сайдинговых панелей осуществляется за счет специального крепления в виде замочка. При правильном монтаже должен прозвучать щелчок. Завершающим этапом станет облицовка оконных и дверных проемов, а также фронтонов и установка софитов.

Как избежать ошибок при монтаже вентилируемого фасада (видео)

Ошибки в устройстве облицовки

Внешний вид здания зависит в первую очередь от качества установки наружного покрытия.

Ошибки в монтаже фасада могут привести к многим неприятным последствиям

При его монтаже встречаются такие ошибки:

• монтаж при низких температурах (при потеплении плиты расширяются, деформируя всю систему);
• разрезание металлических панелей болгаркой или абразивными материалами (при нагревании разрушается структура металла, что приводит к коррозии).

Не соблюдение всех инструкций и советов специалистов при монтаже вентилируемой фасадной системы может привести к выходу из строя всей конструкции. Поэтому к данному процессу необходимо отнестись серьезно.

Видео-сюжет о проведении монтажных работ по вентилируемому фасаду

Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.

Резюмируя вышесказанное, можно сделать следующие выводы:

• технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
• имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».

Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.

Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.

Виды конструкций

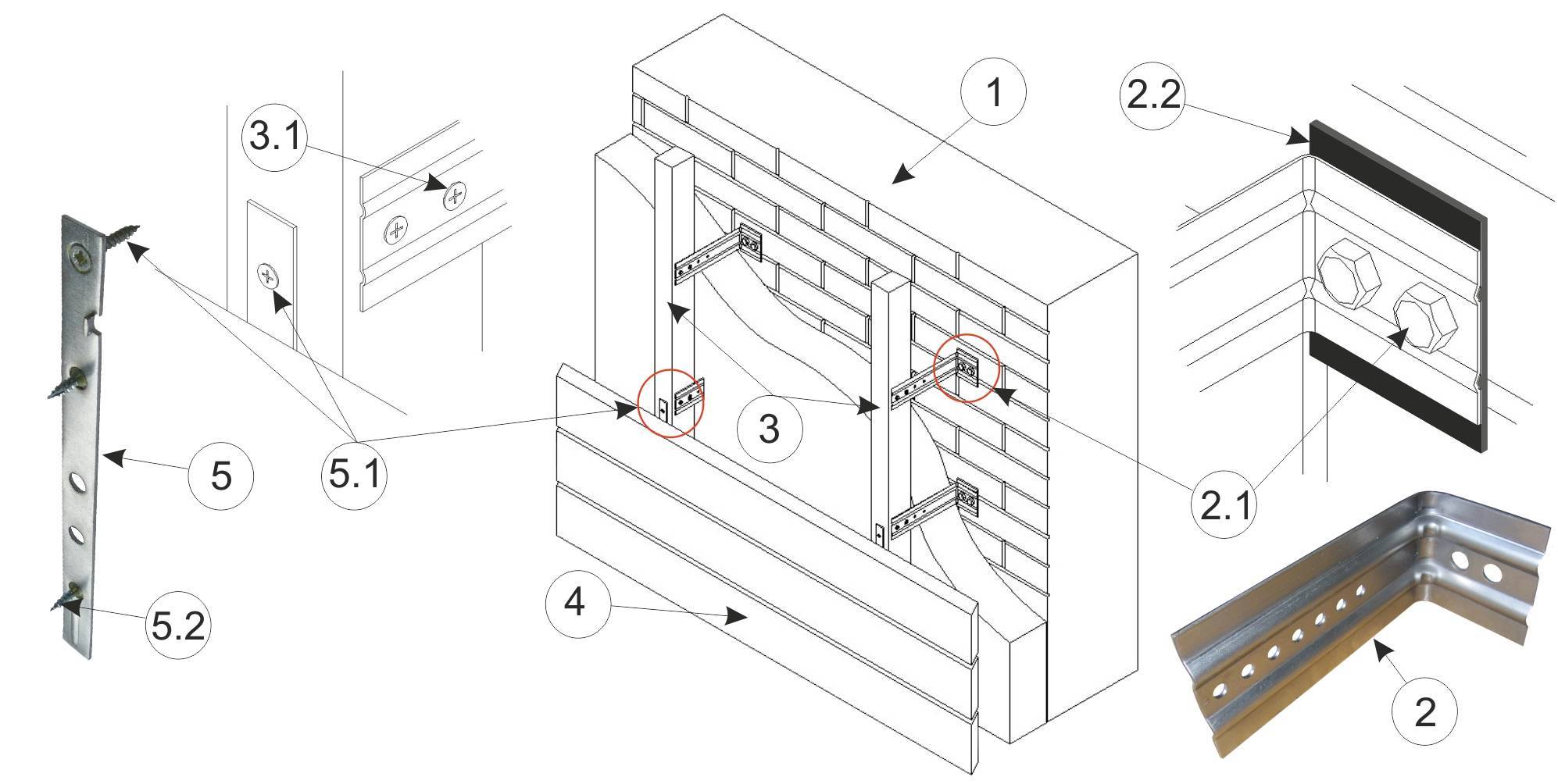

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

• монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
• монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

1. Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
2. Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось. Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок. Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.

Монтаж системы НВФ

Монтаж навесного вентфасада – это очень ответственная работа, требующая тщательной подготовки. Вначале производится замер поверхности наружных стен, подбираются материалы и только после этого составляется проект. По составленному проекту делается соответствующая разметка. Можно ознакомиться с материалом о навесных вентилируемых фасадах.

Подсистема фасада (каркас) из оцинкованной стали способна выдерживать значительные нагрузки

Сам монтаж системы производится в несколько этапов:

1. Строго по разметке к стене крепятся кронштейны на расстоянии, соответствующем размеру облицовочных плит.
2. Далее производится утепление наружных стен здания. В качестве утеплительного материала чаще всего применяется минвата или базальтовые плиты. Применение пенополистирола или пенопласта встречается реже. Утеплитель может приклеиваться или крепиться к стене при помощи зонтичных дюбелей с крупными шляпками. Для максимальной плотности прилегания, часто применяются оба способа крепления. Следует помнить о том, что утеплителем должна быть покрыта вся поверхность стен, без зазоров и отслоений, так как это может привести к образованию мостиков холода. В местах соприкосновения с кронштейнами материал аккуратно прорезается, и кронштейн выводится наружу: на него потом будет крепиться обрешетка. В зависимости от выбранного утеплительного материала, очень часто возникает необходимость в его защите от попадания влаги. Некоторые утеплительные плиты выпускаются водонепроницаемыми, но стоимость их значительно превышает привычные материалы, поэтому используются они в редких случаях. Слой утеплителя покрывается влагозащитной мембраной, обеспечивающей паропроницаемость стен изнутри. Сверху и снизу пленка подворачивается под утеплительные плиты, в местах соприкосновения с кронштейнами аккуратно прорезается. Процесс монтажа влагозащитной пленки требует особо тщательного подхода, так как малейшее попадание влаги на утеплитель со временем способствует его разрушению. Если в минеральной вате накапливается влага, то утеплитель теряет свои теплозащитные качества, а после замерзания – разрушается.
3. Следующим этапом идет монтаж подконструкции. Для обрешетки можно использовать деревянный брус или металлический профиль. Лучше для этих целей использовать метал, так как он более долговечен. Профиль крепится строго вертикально, на установленные раннее кронштейны, в строгом соответствии уровню. В зависимости от веса выбранного облицовочного материала, каркасная подсистема может иметь некоторые отличия между собой: для тяжелых плит применяется более мощный профиль и обрешетка укрепляется поперечинами, которые крепятся на расстоянии, строго соответствующем размеру плит. Если в качестве облицовки планируется использование винилового сайдинга, то для каркаса будет достаточно обычного профиля для гипсокартона. Следует учитывать, что толщина обрешетки определяет ширину воздушного зазора.
4. Этап облицовки начинается с установки подготовленных заранее откосов оконных и дверных проемов, затем крепятся облицовочные плиты. Монтаж плит следует начинать по направлению снизу вверх, справа налево, строго по уровню. Малейшее отклонение в конечном итоге может привести к искажению всей системы. Система крепления наружной облицовки напрямую зависит от выбранного материала. Некоторые материалы предусматривают скрытый способ крепежа при помощи заклепок, но в основном применяются специальные зажимы. Сайдинг и композиты могут крепиться специальными саморезами через материал. Но каждый облицовочный материал, как правило, имеет свою технологию монтажа на каркас, которую нарушать не стоит.

Воздушный зазор позволяет воздуху циркулировать, что предотвращает скопление конденсата

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

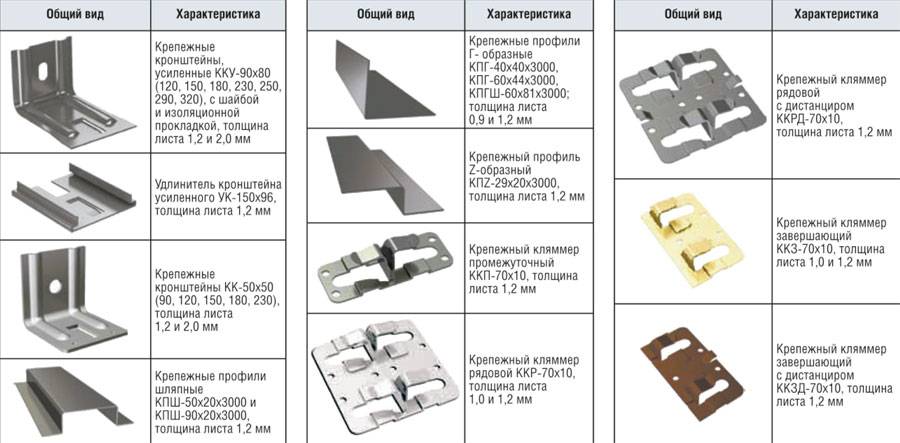

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Основные этапы работ по монтажу

Вентилируемые фасады монтируются по определённой технологии, соблюдать которую обязательно. Нюансы проведения работ могут отличаться, в зависимости от типа подсистемы и облицовочного материала. Поэтапно весь процесс выглядит следующим образом:

1. Разметка. Работа начинается с нанесения на поверхность фасадной стены разметки. Начинают её с самой нижней границы установки профиля, при помощи лазерного уровня или нивелира. Через промежутки, соответствующие ширине облицовочных панелей, на горизонтальной линии наносятся отметки. По этим меткам будут устанавливаться кронштейны для крепления к ним стоек. Затем процесс разметки повторяется выше, через рекомендованное производителем расстояние.
2. Установка кронштейнов. Далее к стене, при помощи дюбелей или анкерных болтов, крепятся опорные кронштейны. Между деталью и стеной ставится термоизоляционная прокладка, не позволяющая кронштейну превратиться в «мостик холода» между стеной и внешней облицовкой.
3. Монтаж утеплителя. После того, как кронштейны выставлены в нужных точках, на стену монтируется утеплитель. Крепится он либо при помощи пластиковых дюбелей-грибков, либо посредством клеевых составов. Толщина термозащитного слоя должна соответствовать климатическому минимуму для данного региона, и зависит также от показателя теплопроводности материала. При установке нескольких слоёв минеральных или пенополистирольных панелей, они укладываются в шахматном порядке.
4. Устройство парогидроизоляции. Для защиты утеплителя от атмосферной сырости, поверх него настилается слой парогидроизоляционной плёнки. Основным свойством её является способность пропускать влагу в одном направлении. Поэтому плёнка позволяет испаряться сырости из утеплителя и стен, не пропуская влагу обратно.
5. Монтаж каркаса. Следующим шагом, на кронштейны крепятся каркасные профили – стойки (вертикальные элементы) и направляющие (горизонтальные детали). Технология установки может различаться, и зависит от конкретной конструкции подсистемы. Для крепежа могут использоваться клёпки или болты.
6. Крепление облицовочных панелей. Завершающий этап монтажных работ – установка на собранный каркас облицовки, которая производится при помощи кляймеров или «крабов». Они представляют собой особые крепёжные приспособления, которые устанавливаются на стойки каркаса. Края их снабжены зажимами для удержания панелей. Каждый кляймер устанавливается на стыках четырёх соседних плит. Таким образом, он служит опорой для четырёх смежных панелей.

Технология вентилированных фасадов позволяет избавляться от сырости снаружи стен здания. Однако, эти конструкции могут создать проблемы для вентилирования внутренних помещений. Воздухообмен в здании обычно осуществляется через отверстия в стене и кровле.

После установки внешней облицовки приток свежего воздуха может быть затруднён. Выход из этого положения – установка принудительной приточной вентиляции в доме с вентфасадом. Специальный вентилятор поможет забирать необходимое количество свежего воздуха из подоблицовочного пространства.

Приемка надзорными органами и заказчиком

№	Показатель:	Допустимые отклонения:
1	Отклонения от проектного положения разбивочных осей и высотных отметок
1.1.	Отклонение от проектного положения разбивочных осей	+/-  10
1.2.	Отклонение от проектного положения высотных отметок	+/-  10
2	Отклонения от проектного положения направляющей
2.1.	Отклонение от вертикальности или горизонтальности в плоскости стены	3
2.2.	Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены	1
2.2.	Отклонение от проектного расстояния между соседними направляющими	20
2.3.	Отклонение от соосности смежных по высоте направляющих	2
2.4.	Отклонения от проектного зазора между смежными направляющими	+5;  -0
2.5.	Уступ между смежными по высоте направляющими	4
3	Отклонения от проектного положения фасада и его элементов
3.1.	Отклонение от вертикальности	2 на 1м длины
3.2.	Отклонение от плоскостности	5 на 1м длины 5 на 1 этаж
3.3.	Уступ между смежными листами	4
4	Отклонения от проектного размера и положения зазора между листами или кассетами
4.1.	Отклонение от проектного размера зазора	+/- 2
4.2.	Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла)	2 на 1м длины
4.3.	Отклонение от проектного положения крепежных элементов	5

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Что нужно знать перед монтажом вентфасада?

Перед началом монтажных работ необходимо ознакомиться

Что такое подсистема?

Подсистемой называют металлическую обрешетку или несущий каркас вентфасада – именно он обеспечивает как пространство для укладки утеплителя, так и воздушный зазор между утеплителем и верхним фасадным материалом. В зависимости от выбранного материала конструкции срок службы металлической системы может достигать полувека.

В понятие подсистемы входит весь объём крепежных элементов – это профили и кронштейны, уголки, различные направляющие и оцинкованные вентпрогоны. Что касается требований к подсистеме, то она должна выполняться из металлических элементов толщиной не менее 0,9 (1,2) мм.

Компоненты каркаса вентилируемого фасада

Стандартная толщина крепежного профиля и кронштейнов составляет:

• 0,9 мм;
• 1,2 мм;
• 1,5 мм;
• 2 мм.

Это зависит от выбранного материала облицовки, его веса, ветровой нагрузки и пр.

Какой утеплитель выбрать?

Выбирается утеплитель для вентфасада, необходимо учитывать его горючесть, поскольку из-за циркуляции воздушных потоков пламя по конструкции распространяется очень быстро. Так что теплоизолятор должен относиться к группе горючести Г1 – эти материалы не поддерживают горение:

• Минвата;
• Пеноизол;
• Жидкий пенополиуретан;
• Эковата.

Именно из этого списка можно выбирать утеплитель. При этом эковата будет наименее удачным выбором, поскольку пусть даже она не горит, но всё же тлеет и впитывает влагу.

Утепление фасада минеральной ватой

Пенополиуретан негорюч, но гигроскопичен, а также обладает хорошими шумоизолирующими свойствами и низким коэффициентом теплопроводности, но стоимость него слишком высока, что делает его не самым лучшим вариантом для вентфасада большой площади. Лучше выбрать минеральную вату – этот материал не так дорог и при этом отличается хорошими паропропускающими и теплоизолирующими способностями, правда, его необходимо укрыть ветро-гидрозащитной плёнкой. Дешевая минеральная вата отличается усадкой в процессе эксплуатации, тогда как дорогим маркам это не свойственно. Именно этот материал является оптимальным выбором для вентфасада.

Для чего нужна мембрана?

Вне зависимости от выбранного утеплителя и его толщины наличие гидро-ветрозащитной мембраны в многослойном пироге вентфасада обязательно. Несмотря на наличие устойчивого мнения, что утеплитель плотностью от 80 кг/м.куб. не требует ветрозащиты, поскольку не намокает и не продувается, это не соответствует реальности. Основой возникновения такого мифа явились исследования утеплителя в лабораторных условиях, тогда как реальность несколько отличается. Натурное испытание показывает другие результаты – наличие мембраны положительно влияет на теплотехнические показатели для фасада, а система утеплитель+мембрана более эффективно утепляют фасад, чем утеплитель без мембраны с 4-хкратным превышением плотности.

Строение утепленного вентилируемого фасада с супердиффузионной мембраной

Зачем нужен воздушный зазор?

Вентфасад должен обладать зазором воздушным зазором определенной величины, что обеспечит стабильную нормализацию температурного режима внутри помещения и снизит нагрузку на фасад здания от воздействия уф-лучей. Движение воздуха в пространстве между утеплителем и отделкой обусловлено наличием входных проушин в цокольной части здания, а выходит воздух через отверстия, выполненные в парапете. Также имеются выходные русты между облицовочными плитами. В любом случае диаметр вентиляционных проемов должен быть не более 20 мм.

Величина зазора вентилируемой воздушной прослойки обусловливается требованиями СНиП, что обеспечивает повышение теплозащиты и поддержание хорошего влажностно-температурного режима ограждающих конструкций. Именно поэтому характеристики тепловой защиты фасадов требуют грамотных расчётов с учетом всех эксплуатационных характеристик здания.

Слишком маленький зазор между теплоизоляцией и облицовочным материалом приведет к разрушению утеплителя, а после и к разрушению поверхности стены фасада. Неоправданно увеличенный зазор становится причиной возникновения гула при сильном ветре. Неправильно выбранный утеплитель, например, горючий пенополистирол, приводит к нарушению пожарной безопасности здания.

Облицовка фасадов профнастилом с одновременным утеплением

Повсеместное массовое утепление фасадов жилых домов вызвано ужесточением практически во всех странах нормативов энергосбережения, а также значительным ростом цен на энергоносители в течение последних 15-20 лет.

Добиться требуемых показателей энергосбережения с использованием традиционных строительных материалов достаточно сложно. Для этого приходится в некоторых регионах строить здания со стенами из кирпича толщиной более 1 м. А это увеличивает затраты на все строительные конструкции, начиная с фундаментов зданий и сооружений. Поэтому все чаще вопросы утепления фасадов решаются с помощью современных эффективных теплоизоляционных материалов.

Теплопотери многих жилых зданий уменьшают с помощью пенополистирольных и пенополиуретановых плит. Важным достоинством этих материалов является негигроскопичность.

Они крепятся непосредственно к стене здания с помощью анкеров и клеевых составов на цементной основе. Затем их поверхность шпаклюется и окрашивается водоэмульсионными красками. Технология очень проста и не требует значительных затрат. Но экологически чистыми такие материалы назвать достаточно сложно, при температуре порядка 60° пенополистирол начинает разлагаться. Кроме того такие утеплители пожароопасны, да и срок их эксплуатации невелик.

Облицовка фасадов профлистом имеет ряд бесспорных преимуществ перед описанной выше технологией. Монтаж фасада из профлиста к стене здания предполагает крепление специального каркаса, поэтому между теплоизоляционным слоем и профнастилом можно создать промежуток, который обеспечит циркуляцию воздуха между утеплителем и облицовкой. Такие фасады из профлиста называют вентилируемыми.

Кроме того, обшивка фасада профнастилом позволяет использовать теплоизоляционные материалы из минеральных и базальтовых волокон, которые размещаются в этом самом вентиляционном зазоре. Эти материалы более экологичны и абсолютно пожаробезопасны, а избыточная влага эффективно удаляется из слоя утеплителя благодаря вентиляционному промежутку.

Вентилируемый фасад можно представить как слоеный пирог, состоящий их слоя пароизоляции, утеплителя, специальной пленки, называемой ветровым барьером, металлического каркаса и наружного слоя из профнастила.
