Вакуумный насос своими руками: пошаговый процесс изготовления

Винтовые вакуумные насосы

Насосы винтового типа, также как и все остальные, действуют с помощью принципа вытеснения. Однако в отличие от других устройств, оно происходит по винту, который выполняет работу вращения. У насосов есть: привод, 1-2 ротова в форме винта и статор нужной формы. Перекачиваемый компонент не возвращается назад, потому что детали изготовлены с огромной точностью — это гарантирует высококачественные показатели насоса. В итоге появляется давление избытка, в приемной части – вакуум.

Плюсы винтовых насосов:

• Минимальный шум
• Перекачивание компонентов благодаря механике
• Равномерные траты

Важно выбрать вид насоса по требованиям вашего предприятия и сферы. Для этого лучше обратится за консультацией к специалистам

Шаг 4: Подготавливаем место для установки штуцера для вакуумного шланга

Перед установкой штуцера для вакуумного шланга, сделайте небольшой наплыв из эпоксидной смолы (холодной сварки) вокруг воздухозаборных отверстий насоса (кстати, и эпоксидную смолу вы можете приобрести все в том же хозяйственном отделе).

Перед этим подготовьте поверхность к нанесению клея, протерев ее ватной палочкой, смоченной в спирте (лучше в ацетоне). Это удалит с поверхности грязь и жир.

Наплыв формируйте тогда, когда смола уже стала достаточно густой, иначе она затечет в воздухозаборные отверстия. Оставьте выемку вокруг отверстий для установки штуцера.

Приготовьте немного эпоксидного клея для приклейки штуцера.

Обычная эпоксидная смола полностью отвердевает в течение суток. Если вы не хотите ждать так долго, вы можете использовать смолу с быстрым схватыванием. Существуют виды эпоксидных клеев, которые уже полностью отвердевают через 30 минут. Еще один момент: эпоксидный клей, называемый холодной сваркой, обладает хорошей теплопроводностью, и будет хорошо отводить тепло от цилиндра насоса. Возможно, это и не будет иметь большого значения, потому, что вакуумный насос не так сильно греется, как насос для создания давления.

Из компрессора от холодильника

Для изготовления более мощного устройства, чем вакуумный насос из автомобильного компрессора, можно использовать компрессорный узел от холодильника. Холодильный агрегат необходимо освободить от конденсатора и испарителя, просто перерезав медные трубки, при помощи которых такие приборы соединяются с компрессором. Кроме того, решив изготовить насос вакуумного типа из компрессора холодильника, следует иметь в виду, что его необходимо будет оснастить ресивером и отстойником для сбора конденсата.

Компрессорный узел от старого холодильника

Подключается и подготавливается к запуску вакуумная установка, изготавливаемая из компрессора от холодильника, следующим образом.

1. В компрессор через специальную трубку заливается обычное масло.
2. На трубку устройства, через которую в него будет поступать воздух, устанавливается пылеулавливающий фильтр.
3. Трубка нагнетания воздуха через разветвитель подключается к ресиверу.

Самодельное устройство на базе компрессора от холодильника можно использовать как приспособление для откачки масла из двигателя через отверстие под щуп

Использовать такое устройство можно и как обычный компрессор, и как вакуумный насос, для этого достаточно соответствующим образом подключить шланги устройства к ресиверу и к магистрали, по которой осуществляется забор воздуха.

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насосСобираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

1. При помощи ножовки спилите верхушку компрессора.
2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла — минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей — обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Из медицинского шприца

Узнав о том, как сделать насос из шприца, можно, используя очень недорогие расходные материалы, изготовить устройство для откачивания небольших объемов газа или жидкостей. Для того чтобы сделать такое устройство, которое может оказаться полезным во многих ситуациях, потребуются следующие расходные материалы и комплектующие:

• тройник, изготовленный из пластика;
• трубка из гибкого полимерного материала, диаметр которой должен совпадать с диаметрами отверстий в шприце и тройнике;
• два обратных клапана (в этом качестве можно использовать устройства, которыми оснащают аквариумные компрессоры);
• медицинский шприц, от объема которого будет зависеть мощность изготавливаемого вакуумного насоса.

Полимерная трубка должна плотно сидеть на тройнике

Из медицинского шприца вакууматор своими руками изготавливается в следующей последовательности.

1. Гибкая полимерная трубка нарезается на отрезки длиной примерно 10 см, каждый из которых подсоединяется к тройнику таким образом, чтобы они максимально плотно облегали его носики. После соединения трубок с тройником к одной из них, располагающейся под прямым углом к двум остальным, также максимально плотно подсоединяется носик шприца.
2. Концы двух трубок, расположенных друг напротив друга, соединяются с обратными клапанами, один из которых должен пропускать воду только по направлению к тройнику, а второй – только от него. Ориентироваться при установке обратных клапанов следует на стрелки, нанесенные на корпуса таких устройств.

Стрелки на клапанах не должны смотреть друг на друга

Использовать простейшую вакуумную помпу, изготовленную из медицинского шприца, можно для перекачивания воды из одного сосуда в другой. При этом в перекачиваемую жидкость погружается обратный клапан, который пропускает воду только к тройнику, а в пустую емкость тот, который обеспечивает движение жидкой среды только от тройника. Чтобы привести такой вакуумный ручной насос в действие, достаточно начать перемещать поршень шприца.

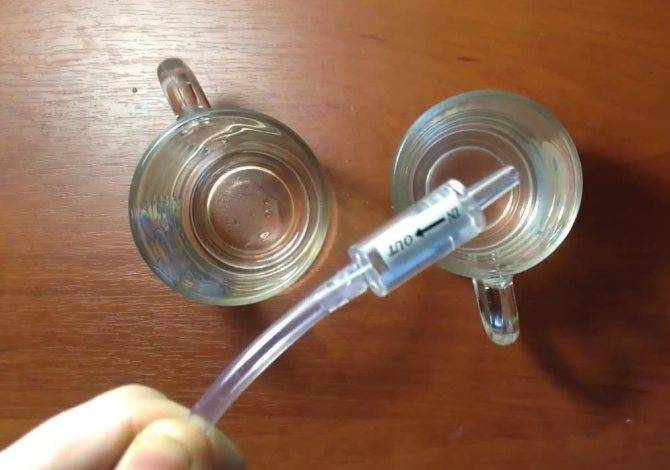

Чтобы проверить работу насоса, попробуйте перекачать воду из одной чашки в другую

Как сделать вакуумную помпу водокольцевого типа

Водокольцевой вакуумный насос создает очень мощный вакуум и широко применяется для сельскохозяйственной техники. Работа происходит за счет погружения вращающегося механизма в жидкость.

Перед изготовлением вакуумной помпы стоит посмотреть обучающее видео

Самостоятельно модифицировать аквариумный компрессор вовсе не трудно, конструкцию достаточно немного видоизменить:

1. При помощи отвертки откручиваются крепления с корпуса.
2. Разбирается узел, и демонтируются обратные клапаны.
3. Клапаны меняются местами, и устройство собирается обратно.
4. Трубка присоединяется к вакуумной области. Для устранения влажности в корпусе проделывается маленькая дырочка.
5. Устанавливается система газоотведения из трубки подходящего размера.

Сборка такого насоса происходит в несколько этапов. Внутри круглого барабана помещается лопастной механизм. Он устанавливается так, чтобы не соприкасаться с самим корпусом. Барабан частично наполняется водой.

Рабочее колесо при помощи двигателя начинает вращаться, и жидкость под действием центробежной силы наполняет помпу.

Приток воды совершается из патрубка или бака. Съемник напрессовывает подшипник. Для напрессовывания в пластины вставляют шпильки. При затягивании гайки производится прессовка пластины на вал.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

• Использование для производства мешков и на упаковочных лентах;
• Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
• Очистка рыбы или овощей, переработка пищевых продуктов;
• В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
• Использование в очистных устройствах для очистки окружающей среды:
• В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Это интересно: Устройство гидравлического домкрата и принцип его работы: разбираем во всех подробностях

Монтаж вакуумной системы

Изготовляется для того, чтобы можно было откачивать воздух. Таким образом, плёнка без труда станет обтягивать поверхность рабочей заготовки. При установке нужно учитывать некоторые моменты:

1. Компоненты системы не должны быть заказными, желательно, чтобы их можно было приобретать в розницу.
2. Лучше всего подбирать недорогие компоненты, которые обладают хорошей надёжностью и удобством применения.
3. Система должна давать скорость откачивания воздуха и глубину вакуума, которого будет достаточно для того, чтобы создать типовые плоские фасады и накладки.
4. Вывод воздуха не должен быть зависим от окружающей среды и качества питания.
5. Функции управления должны быть простые и всегда информировать о давлении, которое даёт аппарат, а также с их помощью можно регулировать скорость выкачивания воздуха.

Система должна состоять из нескольких элементов:

• водокольцевой вакуумный насос с баком для воды;
• трубопровод для доставки воздуха к насосу;
• кран и прибор для того, чтобы контролировать давление;
• столешница должна откачивать воздух из любой точки стола независимо от положения плёнки и заготовки.

Принцип работы водокольцевого насоса

Рабочее колесо вращается по направлению стрелки. Между втулкой колеса, корпусом и водяным кольцом есть рабочая полость, которая делится на ячейки лопатками колеса. Когда происходит работа насоса, вода отбрасывается от втулки корпуса из-за воздействия центробежной силы, а объем ячейки увеличивается, и воздух начинает всасываться. Этот объём после будет снижаться, а газ выйдет через нагнетательное окно при зажатии.

Через насос должна приходить исключительно чистая вода. Это нужно для того, чтобы происходил отвод тепла. Подводится вода к центральному отверстию в корпусе и отводится через прибор, который будет отделять газ от воды. Это может предотвратить выход жидкости из патрубка вместе с воздухом.

Насос ставят на специальный фундамент или бетонный пол, где его выставляют при помощи уровня, а после закрепляют с помощью анкеров в штатное отверстие. Рядом нужно поставить бак для воды, который имеет объём 30 литров или больше. К нему подсоединяются несколько трубок. Первая нужна для того, чтобы забирать воду, вторая — для слива отработанной жидкость в бак.

При циркуляции вода будет нагреваться, а это негативно сказывается на насосе. Чтобы было естественное охлаждение, бак выполняют из такого материала, который хорошо проводит тепло. Это может быть алюминий или сталь.

Труба, которая подаёт воду в насос, должна быть оборудована специальным краном, перекрывающим воду при простое. Насос и бак соединяются при помощи гибкого шланга, и всё закрепляется с помощью металлических хомутов.

Когда полностью собран и закреплен трубопровод, установку можно тестировать. Обеспечиваем питание насоса по временной схеме с помощью автоматического выключателя. Но желательно всё же это проводить в тот момент, когда электрика будет установлена полностью.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.
