Классификация
Все многообразие навесных вентилируемых фасадов классифицируется по ряду признаков:
По наличию теплоизоляционного материала:
– С утеплителем.
– Без утеплителя.
По материалу подконструкции:
– Оцинкованная сталь.
– Нержавеющая сталь.
– Алюминий и его сплавы.
– Дерево.
По конструкции несущего каркаса:
– Вертикальная система. Легкие конструкции.
– Горизонтально- вертикальная система. Применяется при значительной массе облицовочного материала.
По виду несущего основания:
– Для крепления к стене.
– Для установки в плиты перекрытия.
По материалу облицовочного экрана:
– Керамогранит. Искусственный отделочный материал, который в составе не содержит природный гранит. Состоит из глины и кварцевого песка, обожжен в печи при температуре 1300С. Перед обжигом поверхность покрывают минералами, которые образуют стекловидное покрытие.
– Фиброцементная плита. Получают из цемента, армирующих волокон и минеральных наполнителей. Отличается гибкостью и прочностью.
– Алюминиевые композитные панели.
– Стальные кассеты.
– Пластиковый сайдинг.
– Стеклянные модули.
– Деревянная облицовка.
– Ламинированные ламели высокого давления.
– Солнечные батареи. Используются в солнечных районах для экономии и автономии эксплуатации.
Облицовочный экран навесного вентилируемого фасада из керамогранита
Как правильно выполнять утепление фасада дома
Если не утеплить фасад дома, здание будет постоянно подвергаться перепадам температур, что не скажется положительно на его каркасе. Присутствие фасадного утепления также предупреждает и другие проблемы, такие как:
- разрушение межпанельных стыков;
- трещины основного строительного материала, вызванные заморозками/прогреваниями, особенно если каркас выполнен из пеноблоков;
- изменение несущих свойств стен из-за износа.
Помимо этого, утеплив дом снаружи, получится улучшить его теплоизоляционные свойства, что поможет сократить расходы на отоплении и повысить комфорт жизни владельцев дома. Перед тем как утеплить фасад дома, необходимо правильно выбрать теплоизолятор, применение которого будет экономически и практически оправдано.
Утепление фасадов домов может быть вентилируемым и невентилируемым
Исходя из нормативных документов, по которым проводится утепление фасадов частных домов, выделяются двух- и трехслойные теплоизоляционные конструкции. При этом зачастую верхний слой штукатурки не считается самостоятельной единицей, хотя некоторыми теплоизоляционными качествами он все-таки отличается. Если говорить о трехслойных стенах, то здесь третьим слоем выступает конструкционный материал.
Согласно нормативным документам, указывающим на то, чем утеплить дом снаружи, рекомендуют применять такие виды материалов в зависимости от типа коробки:
По нормативным документам утепление фасадов домов делится на двух- и трехслойные теплоизоляционные конструкции
- Дома из кирпича или железобетона, имеющие гибкие связи, так же, как и здания из керамзита, допускается облицовывать любым вариантом утеплителя.
- Постройки из дерева защищаются ограждающей конструкцией с двух- и трехслойными стенами, разделенными вентилируемой воздушной прослойкой.
- Каркасным стенам с обшивкой из тонкого листа требуются трехслойные стены со слоем теплоизоляции посредине, которая окружена вентилируемой или невентилируемой прослойкой.
- Несущим стенам из ячеистого бетона также необходимо наличие вентилируемой и невентилируемой прослоек. Сверху выполняется декорирование кирпичной облицовкой.
Когда лучше проводить утепление фасада дома снаружи
Прежде чем утеплять дом, нужно знать, что начинать любые фасадные работы можно только после того, как остальные строительно-ремонтные работы будут завершены, сюда относятся:
- монтаж кровли;
- выполнение внешней гидроизоляции фундамента;
- установка оконных и дверных проемов;
- закрепление системы вентиляции и других инженерных коммуникаций.
Приступать к утеплению фасада здания можно только после того, как будут полностью завершены остальные строительно-ремонтные работы
Многие специалисты утверждают, что проводить утепление фасадов зданий нужно только после того, как дом пройдет полную усадку и полностью просохнет после возведения. В противном случае присутствует высокая вероятность, что готовый фасад покроется трещинами и потеряет опрятный внешний вид.
Прежде чем утеплять дом, следует убедиться, что не предвидится сильного зноя или мороза. Лучше всего выждать, когда днем будет держаться постоянная положительная температура. Оптимальным временем считается конец весны или же начало осени, когда температура находится в пределах от +5 до +25 градусов. Многие рекомендуют до начала выполнения фасадного утепления закончить все внутренние работы, которые сопровождаются выделением конденсата, такие как организация стяжки и заливка пола.
Начинать снаружи утепление фасада деревянного дома или здания из любого другого материала следует после внимательного осмотра всей поверхности. Если нет опыта проведения строительных работ, лучше доверить эту задачу специалисту, который выполнит обязательные испытания и проверит поверхности внешних стен на адгезию клеевого состава, применяемого для монтажа утеплителя. В результате проведенных работ станет ясна несущая способность стен, а также будет рассчитана максимальная нагрузка, которая возникнет в результате крепежа.
Оптимальным временем года для начала выполнения работ по утеплению фасада считается конец весны или же начало осени
Важно не только выполнить утепление, но и выбрать современный и качественный утеплитель, наиболее подходящий для конкретного здания. Утеплитель должен быть не только паро- и водопроницаемым, но и жаропрочным, чтобы избежать случайного возгорания и быстрого горения
Лучше всего, если материал экологически чистый, а несущие стены защищены от проникновения грибков и других микроорганизмов, которые могут разрушить каркас, особенно если он выполнен из натуральных строительных материалов.
Система вентилируемого фасада, основные конструктивные моменты
На рисунке 1, ниже, показана общая схема вентилируемого фасада.
Разберем, какие именно конструктивные моменты характерны для стены с вентилируемым фасадом. Это нужно понимать для того, чтобы правильно выполнять стену и ее наружную часть (фасад). Если стена представляет собой стену с вентилируемым фасадом, то она должна соответственно правильно конструктивно выполняться. Если стена – это стена без вентилируемого фасада, то она тоже должна правильно конструктивно выполняться, поэтому нужно понимать разницу. Мы будем говорить о двух видах вентилируемого фасада:
- без утеплителя, показан на рисунке 2;
- с утеплителем, показан на рисунке 3.
Стену можно рассматривать как стену с вентилируемым фасадом без утеплителя (рисунок 2), если:
- Стена сложена из паропроницаемых материалов (с паропроницаемостью не ниже, чем 0,05 мг/(м*ч*Па)).
- Между стеной и облицовкой есть вентиляционный зазор (3-4 см).
Стену можно рассматривать как стену с утепленным вентилируемым фасадом (он же вентилируемый фасад с утеплителем, рисунок 3), если:
- в стене снаружи есть паропроницаемый утеплитель (с паропроницаемостью не ниже 0,1-0,3 мг/(м*ч*Па));
- этот утеплитель закрыт супердиффузионной мембраной (с паропроницаемостью от 800 г/м2 за сутки и выше);
- после супердиффузионной мембраны выполнен вентиляционный зазор, 4-6 см.
Для ясности, обозначу признаки стены, при которых стена хоть и напоминает вентилируемый фасад, но им НЕ является. Итак, если:
- стена утеплена изнутри и между утеплителем и внутренней облицовкой есть зазор;
- стена утеплена снаружи пароНЕпроницаемым утеплителем (с паропроницаемостью, ниже чем у ваты, ниже 0,1 мг/(м*ч*Па));
- стена утеплена снаружи паропроницаемым утеплителем, и утеплитель закрыт материалом с паропроницаемостью ниже 800 г/м2 за сутки (этими материалами может быть пароизоляционная пленка, гидроизоляционная пленка и некачественная супердиффузионная мембрана);
- стена утеплена снаружи паропроницаемым утеплителем, утеплитель закрыт супердиффузионной мембраной, но нет вентиляционного зазора 3-4 см между мембраной и облицовкой;
то стена не является по своей конструкции стеной с вентилируемым фасадом, и, соответственно, должна устраиваться, как совершенно другая конструкция.

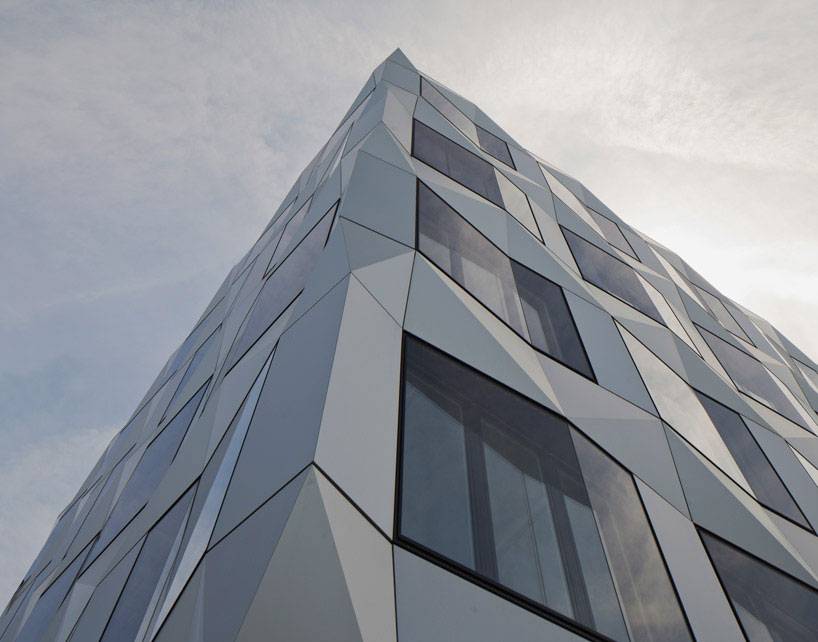

Алюмокомпозитные материалы
Алюминиевые композитные панели (АКП) получили наибольшее распространение. Имея срок службы от 50 лет, они не подвержены коррозии, погодным воздействиям и сравнительно легки, что позволяет максимально снизить нагрузку на стены.
В разрезе панель представляет собой два листа алюминия, между которыми заключен слой полиэтилена (дешевый, но пожароопасный материал) или гидроксида алюминия со смолой (более дорогой и негорючий наполнитель). Изнутри панель имеет антикоррозионное покрытие, а снаружи – защитный слой полиэстера или смеси поливинилиденфторида и акрила (PVDF). Второй тип покрытия более устойчив к выгоранию, механическим и атмосферным воздействиям, но обуславливает и более высокую стоимость панели.
Композитная облицовка демонстрирует ряд преимуществ:
- шумоизолирующие и антивибрационные свойства;
- прочность и визуальная монолитность готовой конструкции;
- гибкость и возможность создания криволинейных форм;
- стойкость к УФ-лучам и загрязнениям;
- богатая палитра цветовых решений, позволяющая создать индивидуальный стиль фасада.
Однако в бочке меда не обошлось и без ложки дегтя:
- панели имеют низкую ремонтопригодность;
- применение полиэтилена обуславливает пожароопасность материала;
- достаточно высокая стоимость.
Преимущества
Вентилируемые фасады для коттеджей обладают рядом ценных преимуществ, что делает их необычайно популярными у многих домовладельцев. Перечислим их:
Важнейшим положительным качеством является их возможность обеспечить хорошую теплоизоляцию загородного дома. Утеплитель надежно защищает здание от низких температур. В результате коттедж с вентилируемым фасадом отапливать гораздо легче.
Использование утеплителя, поглощающего внешние звуки, обеспечивает надежную звукоизоляцию здания
Это особенно важно для владельцев домов, которые расположены возле оживленной автомобильной трассы.
Наружное утепление сохранит тепло, сократит расходы на отопление, а также избавит от шума с улицы.
- Между утеплителем и облицовкой существует воздушный зазор, который эффективно выводит из теплоизолирующего материала конденсат, образующийся из-за перепада температур. Чтобы создать постоянную вентиляцию, в нижней части облицовки делаются отверстия, через которые поступает воздух. Он поднимается вверх, собирая влагу из утеплителя и препятствуя распространению грибка. Постоянное удаление влаги способствует сохранению в доме тепла.
- Вентилируемые фасады маскируют недостатки стен, позволяют придать благородный вид старым стенам дома. При этом их эксплуатационные характеристики улучшаются, а срок службы увеличивается. Многообразие цветов и текстур облицовочных материалов позволяет применить дизайнерскую фантазию и придать коттеджу неповторимый и привлекательный вид.
- Производить монтаж вентилируемых фасадов проще и быстрее других видов отделочных работ, особенно связанных со штукатуркой стен. Из-за отсутствия «мокрых» процессов его можно делать независимо от времени года.
- Еще одно преимущество вентилируемых фасадов – низкий вес всей конструкции, что выгодно отличает их от других вариантов облицовки (например, облицовка искусственным или натуральным камнем).
- Современные облицовочные плиты надежно защищают слой теплоизоляции от негативного воздействия дождя или снега.
- Вентилируемые фасады легко отремонтировать или сделать частичную или полную замену как внешней отделки, так и утеплителя.
Вентилируемый фасад из дерева.
Разновидности конструкций
Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.
Каркасный вариант
Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.
Пример вентилируемого фасада каркасного типа
При возведении каркаса в качестве внешней облицовки используются следующие материалы:
- Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
- Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
- Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.
Облицовка стен керамогранитными, композитными и стеклянными панелями
Достоинства и недостатки каркасных вентфасадов
Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.
Преимущества:
- Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
- Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
- Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.
Имеются и недостатки:
- Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
- Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.
В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.
Бескаркасный метод
Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.
Схема устройства бескаркасного вентилируемого фасада
Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.
Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы
Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада
https://youtube.com/watch?v=UHSfbmDlg1g
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
