Ветровая планка для сайдинга: как установить

Требования к монтажу

Для того, чтобы околооконная планка выполняла возложенные на нее задачи и прослужила не меньше самого сайдинга, все работы по ее монтажу должны соответствовать следующему ряду требований:

При закреплении как металлических, так и виниловых элементов следует оставлять небольшой зазор. Это необходимо для компенсации расширения материала под действием температурных перепадов межсезонного значения. Так, саморез никогда не должен быть закручен до предела – даже при наличии пресс-шайбы.
Метиз должен вкручиваться по центру отверстия и перпендикулярно основанию.
В качестве основных элементов для крепежа рекомендуется применять саморезы с оцинкованным покрытием.
Установка планки должна выполняться на стадии монтажа каркасной конструкции.

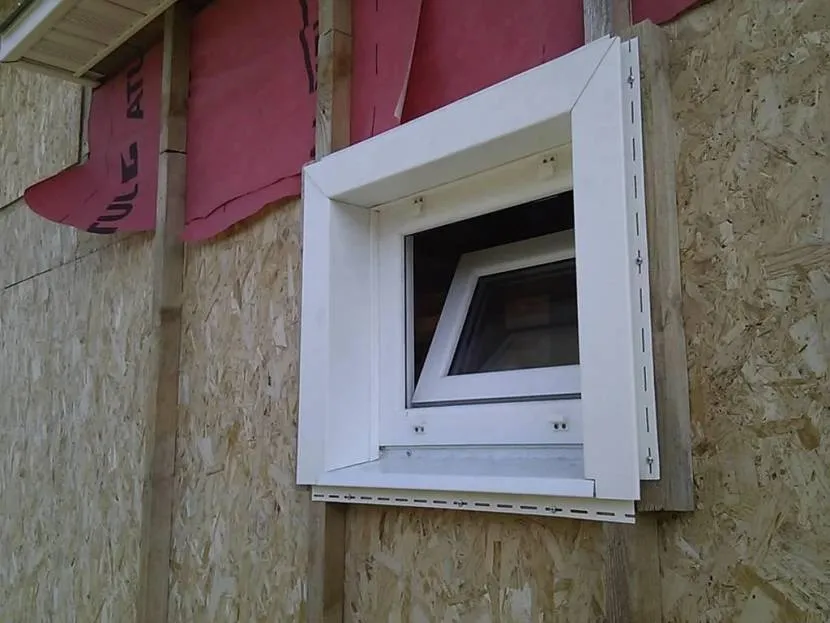

Приоконная планка монтирована до начала установки панелей Источник prom.st

Для формирования качественного обрамления и плотного прилегания соединяющихся сторон (во избежание проникновения сырости) должна выполняться угловая подрезка и зарезка кромок, соответственно.
Монтажные работы рекомендуется проводить при положительной температуре окружающей среды. В противном случае при эксплуатации высока вероятность образования дефектов по причине расширения материала во время оттепели.

Как установить начальный профиль

Между гвоздями натягивают нитку

Редко поверхность цоколя совпадает по вертикали с плоскостью стены.

Перед началом облицовки определяют положение пьедестала здания, которое бывает трех видов:

вровень со стеной;
выступающее вперед;
западающее.

На фасаде с помощью водяного уровня размечают линию фиксации старта. Ее делают на 40 мм выше линии пересечения с землей по периметру всего строения. На отметках в стену забивают гвозди, если сайдинг будет крепиться непосредственно к ней.

Между гвоздями натягивают отбивку (нитку, окрашенную мелом) и отстреливают черту расположения начального профиля для сайдинга. Отметки ставят на вертикальных рейках, если материал монтируют на каркас.

В ходе работ выполняют следующие операции:

От угла откладывают размер, равный ширине стороны углового профиля (обычно 75 мм) или L-профиля, если его предусматривают в углу. Учитывают промежуток для температурного зазора 2 – 5 мм.
Старт прикладывают верхним краем к разметочной линии, фиксируют к рейкам саморезами. На доборной планке есть отверстия для метизов. Верх должен совпасть с отпечатком шнура на стене или рейках каркаса.
При монтаже оставляют промежутки между торцами планок около 5 – 6 мм, чтобы они свободно расширялись при перемене температуры. После фиксации самореза планку нужно подвигать по сторонам, в конце вернув на прежнее место.

Саморезы вставляют по центру отверстия овальной формы для компенсации расширения, их не докручивают до конца на 1 – 2 мм. Аналогично монтируют стартовые элементы на протяженности всего периметра.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Непосредственно монтаж сайдинга

После организации обрешетки и укладки утеплительного слоя приступают к монтажу гидроизоляции

Гидроизоляционный слой состоит из специальной мембраны, которая не пропускает капельки влаги в термоизоляционный слой, но не препятствует воздухообмену и второго слоя обрешетки. По нему и выполняют монтаж сайдинга.

Видео с утеплителем поможет подробнее разобраться с процессом. Процесс обшивки фасада здания панелями состоит из нескольких этапов.

Сайдинг. Монтаж, инструкция с утеплением: пошагово:

Определение стартовой позиции. Монтаж сайдинга происходит снизу вверх. В нижней части стены, выше на 50 мм от фундамента, прибивают гвоздь.
При помощи уровня определяют позицию второго гвоздя на противоположном краю стены. Между гвоздями натягивают веревку и по ней проводят линию мелом. Линия обозначает позицию для монтажа стартовой планки;
Монтаж стартовой планки. Стартовую планку устанавливают по проведенной линии обрезом вверх и фиксируют ее саморезами. Саморезы располагают строго посредине отверстия в планке.
Саморез не должен вплотную прикручиваться к планке. Расстояние между ними должно равняться 1 мм. Если длины стартовой планки не хватает на всю стену, монтируют дополнительные ее секции таким же способом, как описано выше. Расстояние между соседними секциями должно составлять 6 мм.
Монтаж внешних и внутренних углов. Работы проводятся на существующих углах строения. Угол устанавливается ниже стартовой планки на 6 мм.
Сверху также осуществляется отступ от карниза, достаточный для монтажа софита. Далее угол крепится в верхней позиции при помощи самореза. При помощи уровня нужно убедиться, висит ли угол ровно. Если так, то угловой элемент прикручивается к обрешетке саморезами на расстоянии 200-400 мм друг от друга.
Оформление оконных и дверных проемов. Инструкция по утеплению и монтажу сайдингом дома в данном случае предусматривает использование J-рейки или J-профиля.
Данный элемент монтируется над и под окном при помощи саморезов. По краям, которые выступают над оконным проемом, вырезают и загибают ушко.
J-профиля устанавливают по бокам оконного и дверного проема, но по их краям ушка не делают, а выполняют срез верхней части профиля длиной до 2 см под углом 45 градусов. Используя вышеуказанные срезы легко проводить соединение элементов.
Установка первой панели. Подготовив панель нужной длины, приступают к ее монтажу. Торцевая часть первой планки помешается в ранее подготовленные угловые элементы. Нижний край первой планки помещают в замок стартовой планки, система защелкивается. Верхний край первой планки фиксируется на стене саморезами.

Инструкция по монтажу сайдинга без утепления похожа на аналогичный процесс с термоизоляционным слоем. Однако в первом случае отделочные работы не предусматривают наличие двойной обрешетки, где располагается утеплительный материал.

Как обойти сайдингом окна и дверные проемы

Оконные и дверные проемы оформляются практически одинаковыми способами, разница лишь в наличии дождевых отливов на оконных проемах. Способ обвязки проема зависит от глубины посадки блока в плоскости стены.

Для оформления проемов, находящихся в одной плоскости со стеной, используются наличники. Они имеют пазы для торцевого размещения сайдинга, поэтому монтаж наличников производится перед установкой основных панелей.

Если проемы имеют глубину до 20 см, то используется J-планка. Ее установка производится поверх готовых панелей, на оконную коробку по периметру надо закрепить финишную планку.

При больших глубинах проемов применяют наборы из таких же панелей сайдинга, обрезанных с учетом температурного зазора по длине откоса и набираемых по обычному принципу. По периметру оконного блока устанавливается универсальная планка, а на внешний стык плоскостей монтируется сложный угол. В этом случае также требуется установка доборов до монтажа основных панелей.

Для отделки откосов на них требуется предварительно установить обрешетку, что делается обычно во время сооружения основной, так как проемы нуждаются в утеплении вместе с плоскостью стен. Вне зависимости от угла откоса, обрешетка проемов устанавливается перпендикулярно основной, а угол обеспечивается положением финишных или универсальных планок.

Как выполнить подшивку карниза крыши софитом своими руками?

Для отделки, кроме софитов, понадобятся доборные элементы:

J-профиль — планка для крепления, применяется при обшивке закрытых свесов.
J-фаска — защитная планка, закрывает лобовую доску.
Углы для оформления стыков.
Н-планка — соединяет софиты со стропилами.
Финишная рейка — завершающая полоса для фиксации J-фаски.

Количество и необходимость тех или иных элементов рассчитывается в зависимости от конструктивных особенностей карниза и технологии монтажа.

В большинстве случаев обшивку осуществляют классическим способом — горизонтально. Такой вариант придает жесткость и устойчивость системе. Для этого устанавливают каркас из бруса и дополнительный брусок между стропилами.

Если крыша имеет небольшой уклон, укладку можно осуществить вдоль стропильных ног. Панели крепят на стропила параллельно стенам, монтаж занимает больше времени.

Прежде чем начать монтаж сайдинга – советы

Приступая к облицовке дома виниловым сайдингом всегда имейте ввиду, что этот материал имеет высокий коэффициент линейного расширения. Это означает, что между стартовыми планками, а также между рядами и планками должен соблюдаться зазор в 5-7 мм. А если монтаж осуществляется при температуре ниже -10 °С (что в общем-то недопустимо с точки зрения здравого смысла, но для отечественной практики вполне привычно) – то зазоры должны составлять не менее 10 мм.
Наличие зазора должно быть и между рабочей поверхностью материла и крепежом. Ниже мы поговорим об этом более подробно.
Виниловый сайдинг должен отлежаться как минимум пару часов при уличной температуре до начала монтажных работ.
Сайдинг ни в коем случае нельзя прикручивать саморезом насквозь. Такой подход к монтажу может привести к растрескиванию листа материала. Но, если возникла такая необходимость, фиксировать лист не там, где пробиты гвоздевые отверстия, нужно сначала просверлить отверстие под метиз, и только потом зафиксировать лист или доборный элемент.

Несмотря на то, что крепление сайдинга саморезами наиболее распространено в отечественной практике, можно еще использовать такие крепежные элементы как, гвозди и скобы.

Установка

Монтаж ветровика на крышу осуществляется в следующей последовательности:

края выноса стропил (точнее, их торцевые части) выравниваются на всей длине карниза;
заранее обработанная и хорошо высушенная заготовка ветровой доски поднимается к карнизу и подводится под кровлю;
она прибивается гвоздями или приворачивается саморезами, врезаемыми в торцы стропил;
при значительной длине кровли устанавливать лобовую доску с каждой из сторон придется несколько раз, повторяя одну и ту же операцию с подъемом по лестнице.

При сочленении двух соседних заготовок лобовой доски необходимо внимательно следить за качеством образующихся стыков.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

Для мягкой кровли используют ветровую планку с П-образным профилем;
Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Место торцевой планки в семействе доборных элементов

Доборные элементы устанавливаются на кровлю в качестве завершающего штриха. Только они придают завершённый вид крыше и защищают её от агрессивного воздействия внешней среды

Чтобы оценивать важность торцевой планки, нужно знать о функциях и особенностях остальных доборных деталей

Карнизная планка закрепляется к обрешётке, к её стартовой доске. Она защищает деревянные элементы стропильной системы от талых и дождевых вод и способствует их отводу в жёлоб.
Коньковая планка треугольной формы защищает стыки скатной кровли на наклонных ребрах и на горизонтальном коньке. Благодаря ей подкровельное пространство защищено от проникновения влаги, ветра, мусора сверху. Верхние края кровельного материала надёжно закреплены коньковой планкой и остаются на месте даже при сильных порывах ветра. Треугольная коньковая планка устанавливается на кровле, наклон ската которой превышает 30 градусов, на четырехскатной крыше.
Плоская коньковая планка. Она устанавливается вместо треугольного аналога на кровле, если её угол наклона меньше 30 градусов, а также на крышах с ломанными скатами и незначительным уклоном.
Ендова. Планка закрывает внутренний угол, который образуется при соединении двух скатов. Она защищает пространство под кровлей на этом участке от протекания и способствует выводу талых и дождевых вод.
Планки примыкания. Детали защищают участки примыкания к стене и выступающим вертикальным элементам на кровле, включая дымоходы.
Капельник. Этот элемент часто путают с карнизной планкой, но у капельника есть свои уникальные характеристики и функции. Он защищает от намокания торцевую часть обрешётки и направляет влагу в водосток.
Снеговые барьеры. Детали устанавливаются вертикально для задержания снежных масс. Они не допускают их лавинообразного схода, в результате которого могут пострадать люди и автомобили.
Оконные отливы. Элементы защищают окна от проникновения влаги.
Парапеты защищают плоские бортиковые поверхности крыши.
Зонты вентиляционных шахт. Купол, устанавливаемый над трубой, не допускает проникновения дождя в подкровельное пространство.
Желоба для водостоков отводят атмосферные осадки с кровли.
Торцевая планка. Этой детали посвящена статья, поэтому её характеристики и функции будут раскрыты здесь подробно. Форма планки – прямая или угловая. Второй вариант оснащён дополнительным ребром жесткости, которое не только укрепляет, но и украшает.

Все доборные элементы изготавливаются из тонкого листа стали или пластика. Стальные детали обладают преимуществом, они более прочные и долговечные. Их защищают цинковый слой, предохраняющий от коррозии, и полимерный слой, придающий нужный цвет.

Выбор материала (пластик или металл) зависит от вида кровельного материала. Поскольку здесь описывается торцевая планка для металлочерепицы, то предпочтительный материал для неё – тонкая сталь, покрытый полимерным слоем под цвет кровли.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

Цены на торцевые планки

Разные производители устанавливают свои цены на доборные элементы, включая и торцевую планку. Стоимость варьируется от 200 до 600 рублей за 1 штуку, а для монтажа требуется несколько планок, которые будут укладываться в нахлёст.

Цена зависит от следующих факторов:

Производитель и бренд. Чем известнее имя компании, тем дороже её продукт.
Количество цинка, применяемого в защитном слое. Оптимальный объём здесь – 140 грамм на 1 кв.м. поверхности.
Толщина планки. Слишком тонкая деталь деформируется под воздействием ветра.
Длина планки. Стандарт здесь – 2 метра.

При выборе торцевой планки не следует экономить. Только высокое качество элемента способно гарантировать длительный эксплуатационный срок и надёжность закрепления.

Дополнительные сведения об устройстве

Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа

Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для их устройства в труднодоступных местах. Для их монтаж не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте такой инструкции:

Шаг 1. К первой с нижней стороны прикручивают J-паз.
Шаг 2. Далее софиты нарезают по длине свеса.
Шаг 3. В угол вставляют J-профиль и фиксируют его гвоздями или саморезами.
Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
Шаг 5. Теперь переходим к облицовке ветровой доски.
Шаг 6. Между собой закрепите такую облицовку в замок.
Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытым перфорированием:

Монтаж сплошной алюминиевой подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее, отмерьте расстояние между днами желобов профилей, и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний края J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно, если воспользуетесь специальными для этой цели инструментами.

Так, перфораторы Freund 360020 и Малко NHP1R, которые легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, единственное, что нужно вычесть 6 мм на термическое расширение, и если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Далее место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способен будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Утепление дома

Итак, самое сложное уже осталось позади. Однако расслабляться не стоит. Перед тем как начать монтаж винилового сайдинга своими руками, необходимо произвести утепление стен. Этот процесс также имеет ряд нюансов, которые нужно соблюдать. Некоторые предпочитают пропустить этот этап. Однако не стоит пренебрегать утеплением строения. Жить в холодном доме не очень комфортно. Кроме того, есть возможность существенно сэкономить на счетах за потребление природных ресурсов. В данном случае между металлическим каркасом и стенами дома нужно заложить минеральный утеплитель или базальтовую плиту. Последняя является паропроницаемым материалом, который не причиняет стенам строения абсолютно никакого вреда. Далее необходима защита от конденсата и паров влаги. Для этого утеплитель помещается между паро- и гидробарьерами.
