Виды и схемы стропильных систем: обзор и рекомендации для монтажа стропильной системы крыши

Основные элементы мансардной ломаной стропильной системы и действующие на них нагрузки

Как можно видеть на данной схеме, конструкция ломаной крыши достаточно сложна, так как каждая из ферм состоит из четырех наслонных стропил, два из которых формируют верхний, а два других – нижний ярус.

• Нижний ярус стропил опирается на балки перекрытия и установленные между ними прогоны или же на мауэрлат, закрепленный на кирпичных или же бетонных стенах. Дополнительно эти стропила фиксируют к внутренней части стены проволочными скрутками.
• Верхняя сторона боковых стропил закрепляется под углом на прогоны, установленные и закрепленные сверху стоек.
• Верхний ярус стропильных ног закрепляется своей нижней стороной на те же прогоны, а верхней стороной – на коньковый прогон.
• Прогоны средней части конструкции соединяются между собой потолочной балкой, перекрывающей мансарду.
• Верхний ярус стропил может иметь висячую и наслонную конструкцию. Он предназначен для формирования каркаса крыши и конька.
• Угол наклона стропил нижнего и верхнего яруса выбирается индивидуально, но идеалом считается вариант, когда угол стропил на коньке составляет 120, а на соединениях стропил нижнего и верхнего яруса 125÷130 градусов.
• Обрешетка, закрепляемая на стропильную систему, может быть сплошной или разреженной, в зависимости от выбранного кровельного покрытия.
• Для ломаной системы подойдет любой кровельный материал, но нужно учитывать его теплопроводность, если мансарда будет утепленной и отапливаемой.
• Всю конструкцию рекомендовано закрыть гидроизоляционной ветрозащитной пленкой.

Мансардная надстройка может быть холодной, например, если ее монтируют над дачным летним коттеджем, или же утепленной, если она служит вторым этажом для капитального частного дома.

Варианты конструкций висячей стропильной системы

Для этого вида конструкции стропила изготавливаются из доски сечением примерно в 50×200 мм, но для каждого конкретного строения нужно проводить индивидуальный расчет, который лучше всего доверить специалистам.

Первым шагом в этой конструкции на боковые несущие стены монтируется мауэрлат. Далее, стропила в нижней части врезаются в мауэрлат, а верхние могут быть соединены одним из трех способов, описанных выше. Обычно сначала изготавливается одна стропильная пара, которую монтируют на земле, затем ее поднимают на высоту и подгоняют по месту. После этого эту пару используют в качестве шаблона для изготовления остальных пар. После того как будут смонтированы все пары, их по очереди поднимают наверх и устанавливают на мауэрлате, на расстоянии высчитанного шага. Следующим шагом подготавливается коньковый прогон, которым будут связаны отдельные стропильные пары в верхней части

При монтаже прогона очень важно соблюсти расстояние шага между стропильных ног. Далее, на каждую из стропильных пар закрепляются стягивающие доски

Их для жесткости закрепляют с двух сторон стропила и дополнительно фиксируют к мауэрлату специальными металлическими перфорированными уголками.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

1. Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
2. Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
3. Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
4. Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
5. Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
6. Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
7. Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

• первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
• при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
• из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Основные элементы стропильной конструкции односкатной крыши

Односкатная деревянная стропильная конструкция, предназначенная для строения с расстоянием от стены до стены шесть и более метров, состоит из следующих элементов:

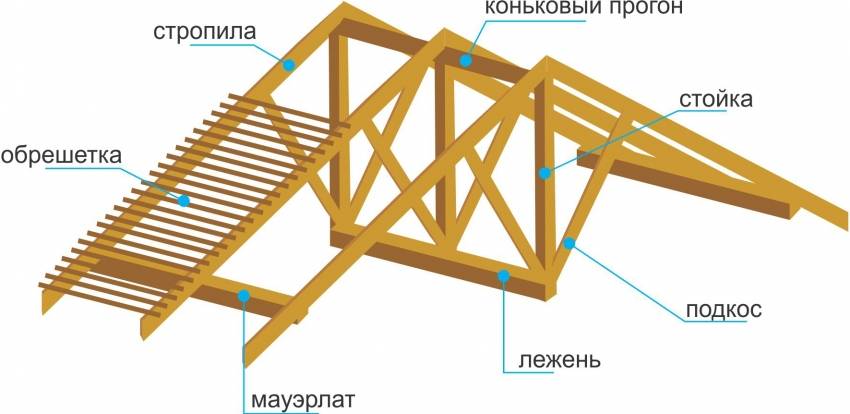

1 – Подкос, поддерживающий стропило.

2 – Подпорная стойка, служащая опорой для стропильных ног.

3 – Стропильная нога.

4 – Коньковый прогон, на который закрепляются верхние стороны стропильных ног.

5 – Лежень, служит для фиксации передней стойки и подкоса.

6 – Мауэрлат, на который закрепляется нижняя сторона стропил методом врубки.

Сложность стропильной системы односкатной крыши напрямую зависит от расстояния между несущими стенами, то есть – и от длины самих стропил. Примеры приведены на иллюстрации ниже:

Сочетание нескольких типов стропильных систем на одной крыше

Так как многоскатный вариант крыши состоит из разных стропильных систем, составляя проект будущего строения сразу нужно продумать, какую конструкцию кровли и для каких секторов строения лучше выбрать.

Несколько полезных рекомендаций по выбору системы крыши

Все выше представленные варианты крыш могут быть установлены на деревянные, кирпичные, возведенные из иных материалов строения. Выбирая стропильную систему для того или другого здания, нужно определиться с несколькими факторами:

• Заранее решается, будут ли располагаться в чердачном пространстве хозяйственные или жилые помещения. Если они планируются, то лучше выбирать двускатную или ломаную мансардную крышу, но иногда они могут быть организованы и под вальмовой или односкатной конструкцией.
• В зависимости от внутренней конструкции дома, то есть наличия внутренних несущих перегородок, выбирается наслонная или висячая система.

Кроме этого, учитывается количество выделяющихся секторов дома. Если их несколько, то определяются конструкции крыш для каждого из них.

• Должна быть ясность с типом кровельного материала, которым планируется покрывать крышу, так как от него тоже зависит выбор конструкции стропильной системы.
• Обязательно нужно предусмотреть климатические особенности региона — ветровую и снеговую нагрузку на крышу.
• Следует определить правильное расположение дома относительно преобладающей розы ветров.
• И наконец, необходимо рассчитать свои финансовые возможности, прикинув необходимое количество материалов и их стоимость.

Если нет опыта в проектировании и расчете стропильных систем, то лучшим выходом станет обращение за помощью к специалистам, которые предложат разные варианты крыш и помогут произвести все расчеты. Для любителей же делать все собственными силами, помимо представленного выше алгоритма расчета «кровельного треугольника», в качестве «бонуса» предлагаем алгоритм расчета распределенной нагрузки на стропила – это поможет определиться с сечением пиломатериалов для изготовления стропильных ног.

Калькулятор расчета нагрузки на стропильную систему

Исходными данными для расчетов будут являться регион строительства, тип планируемого кровельного покрытия, угол ската кровли. В расчет включен шаг между стропилами – эту величину можно изменять, добиваясь приемлемого значения распределенной нагрузки на погонный метр стропильной ноги.

Полученное в результате значение станет основой для подбора сечения бруса (диаметра бревна) для стропильных ног по расположенной ниже таблице:

Сечение пиломатериала для мизготовления стропильных ног	Величина распределенной суммарной нагрузки, кг/погонный метр
ИЗ БРЕВНА	ИЗ БРУСА (ДОСКИ)	75	100	125	150	175
диаметр, мм	толщина бруса, мм
40	50	60	70	80	90	100
высота бруса, мм	длина стропила между точками опоры
120	180	170	160	150	140	130	120	4.5	4	3.5	3	2.5
140	200	190	180	170	160	150	140	5	4.5	4	3.5	3
160	–	210	200	190	180	170	160	5.5	5	4.5	4	3.5
180	–	–	220	210	200	190	180	6	5.5	5	4.5	4
200	–	–	–	230	220	210	200	6.5	6	5.5	5	4.5
220	–	–	–	–	240	230	220	–	6.5	6	5.5	5

Как пользоваться таблицей?

Например, получено значение распределенной нагрузки – 100 кг/пог. м. Конструкция крыши предполагает длину стропила между точками опоры – 6 метров. По таблице видим, что нас устраивает вторая снизу строка. Из нее можно выбрать необходимые размеры сечения стропила: это бревно диаметром 200 мм или брус размерами в сечении 70×230; 80×220; 90×210 или 100×200.

Все просто. Осталось только рассчитать распределенную нагрузку.

Для начала – по картам схемам определите зоны своего региона по уровню снеговой и ветровой нагрузки:

Перед выбором стропильной системы следует сразу определиться, какая роль отводится чердаку

Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится односкатная крыша или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Уклон скатов

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Основные термины и определения

Стропила — это диагональные элементы, которые непосредственно поддерживают настил крыши.

• Доска коньковая. Коньковая доска служит площадкой для крепления противостоящих стропил и не обеспечивает структурной опоры.
• Стропильная стяжка. Стропильная шпилька противостоит внешним силам, действующим на несущие стены. Поскольку стропила располагаются на стеновых плитах под углом, они оказывают горизонтальное воздействие на внешние стены.
• Стропильные стяжки, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блин» стен.

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды

При выборе вида стропильного каркаса принимают во внимание следующие критерии:

• Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
• Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
• Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
• Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
• Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Что такое стропильная система крыши

Стропила помогают крыше противостоять снеговым и ветровым нагрузкам, а также ударам дождя. Особенности проектирования и строительства системы зависят от конкретного региона страны.

Какие задачи решает

Правильно оформленная и возведенная система стропил с легкостью выполняет следующие задачи:

• поддерживает корректную вентиляцию чердака;
• предотвращает негативное влияние температурных перепадов на верхнее перекрытие, защищает его от влаги и солнца;
• поддерживает кровлю, не дает ей проседать;
• надежно защищает от снега и ветра, не повреждается под их воздействием;
• улучшает распределение нагрузки на стены и фундамент.

Из чего делали стропила?

Сосна
74.23%

Ель
11.9%

Дуб
2.45%

Лиственница
7.73%

Другое
3.68%

Проголосовало: 815

Конструкционные элементы

Стропила состоят из множества узлов, каждый из которых отвечает за определенные функции:

• Прогон. Делится на коньковый, расположенный вверху, и боковые, находящиеся по бокам. Прогоны скрепляют ноги стропил.
• Стропильная нога. Отвечает за определение угла наклона кровли, обеспечивает внешний вид и фиксирует более мелкие детали крыши.
• Мауэрлат. На него устанавливается вся система. Фиксирует ноги и отвечает за распределение нагрузки на стены.
• Стойки и подкосы. Применяются для повышения устойчивости, соединяются с лежнем, который проходит вдоль конька.
• Затяжка. Обеспечивает устойчивость стропильных ног внизу системы.
• Обрешетка. Устанавливается перпендикулярно ногам и изготавливается из брусков или досок. В металлической конструкции применяется профиль. Передает нагрузку от кровельного материала на ноги.
• Конек. Место соединения скатов со сплошной обрешеткой для усиления крыши.
• Кобылки. Создают свес, если стропильные ноги слишком коротки.
• Свес. Элемент для защиты стены от осадков.

Иногда выделяют такой элемент кровли, как ригель. Это горизонтальные планки, лежащие перпендикулярно прогонам.

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Наслонные стропила

Правила подбора оптимальной формы мансардной крыши

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
2. Выше крыша – больше чердачное пространство, а соответственно и полезное
3. Стандартный шаг между стропилами 60 см между осями последних
4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
6. Стропила и опоры допускается наращивать
7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
9. Стропило надёжней держится, если в нём сформировать посадочное место
10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

• болтовые шпильки, заранее зафиксированные в стену
• анкерные болты, закрепляемые непосредственно по месту
• металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

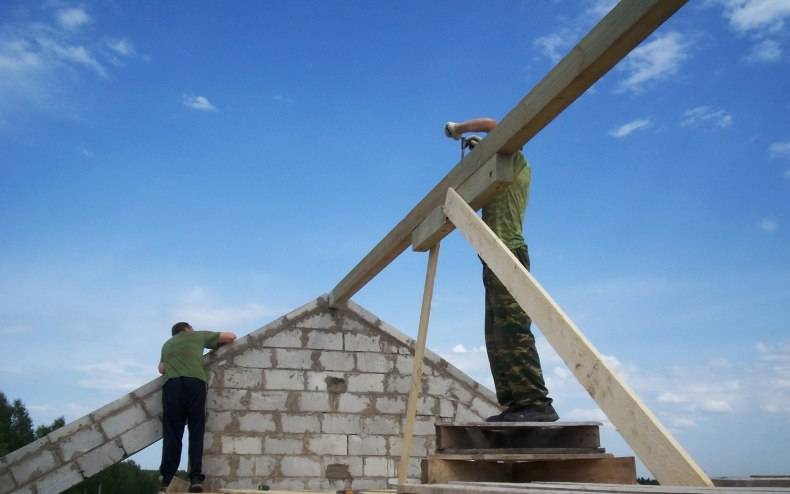

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Лежанка для Собаки: описание ключевых моментов, пошаговые инструкции изготовления своими руками (140+ Фото & Видео) +Отзывы

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

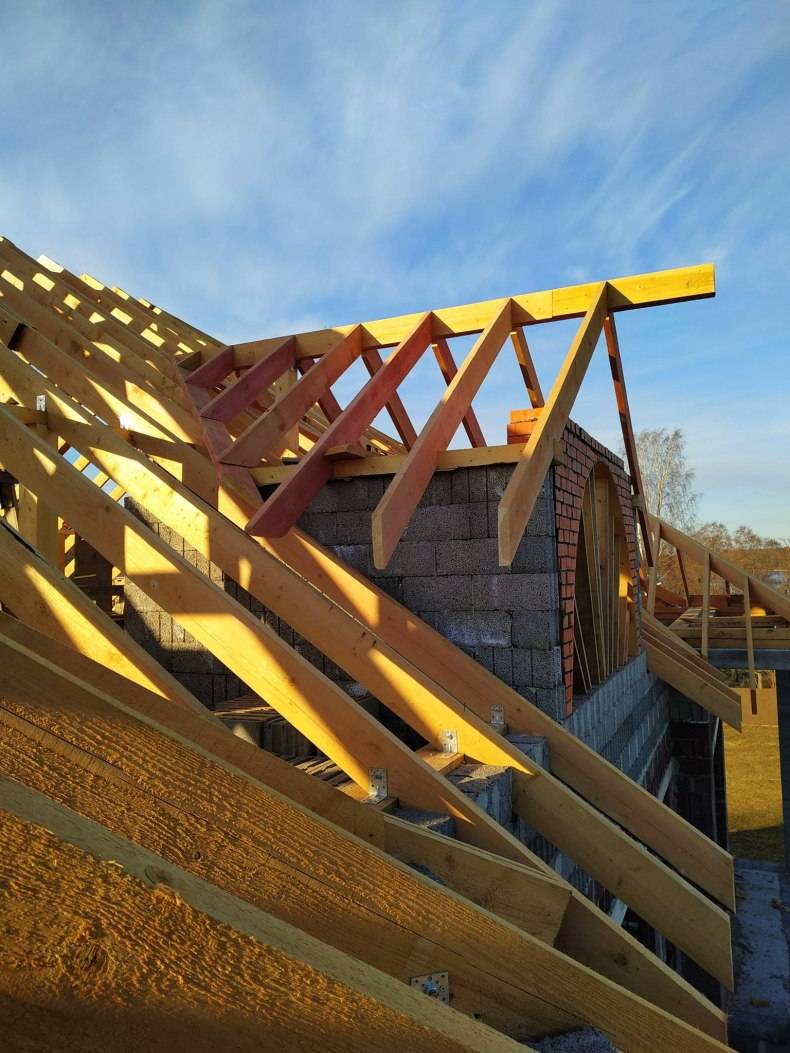

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

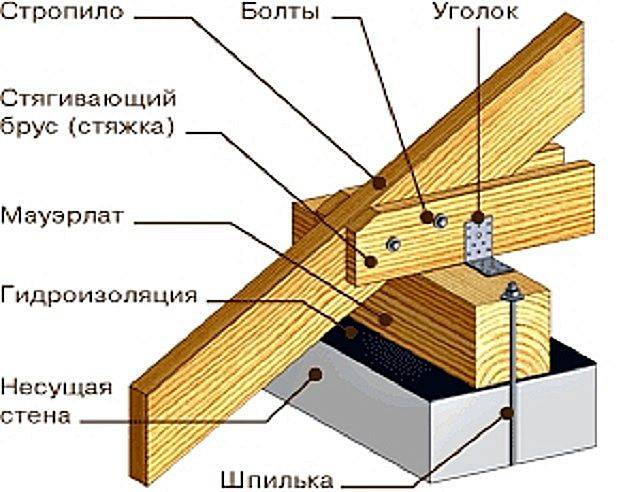

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

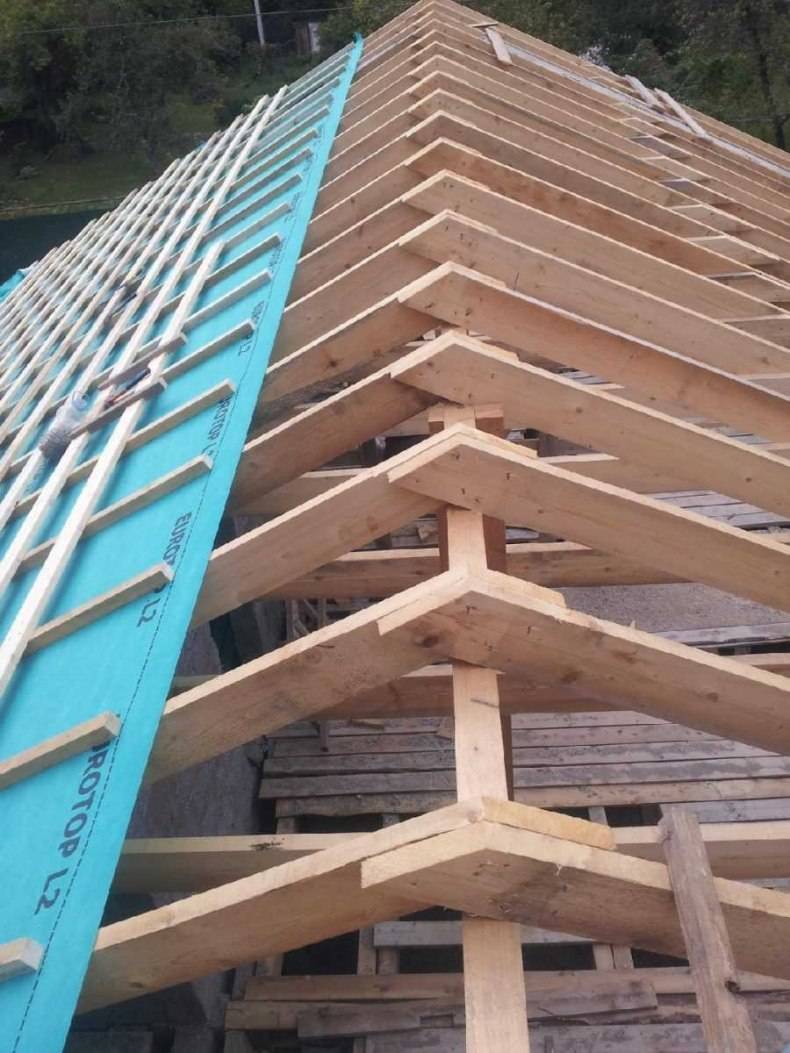

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Размеры стропил

Минимальный размер стропила для крыши дома должен быть 50х150 мм (40х150 мм), обычно применяют стропила 50х200 мм. При больших пролетах кровли могут использоваться стропила 50х250 мм или же сдвоенные, то есть две доски соединяются вместе с помощью гвоздей. Также возможен вариант использования брусков с размерами 100х150 мм. Чтобы точно знать какой размер стропил нужно выполнить расчет. Для этого собирается вся нагрузка (см. выше), которая воздействует на стропило и вычисляется нужное сечение.

Если же делать расчет нет желания, то можно воспользоваться табличными значениями, по крайней мере это лучше, чем принимать размеры наугад.

Задавшись шагом стропил и зная длину можно определить размер сечения стропилы. Данный вариант является не точным и желательно его подтвердить расчетом!
