Винтовая лестница из металла своими руками чертежи. Преимущества и недостатки
К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:
компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;
Чертеж винтовой лестницы может разработать каждый
- доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
- минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
- отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
- функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.
Одним из недостатков винтовых лестниц являются не слишком удобные ступени
К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.
Подготовка материалов и пошаговая инструкция — как сварить лестницу?
Подготовьте следующие материалы, прежде чем приступить к работе:
- Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
- Трубу немного большего диаметра, чем предыдущая.
- Трубу круглую или квадратного маленького размера для больц.
- Уголок для ступеней.
Пошаговый алгоритм изготовления металлической лестницы своими руками:
- Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
- В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
- Из уголка сделать по шаблону одинаковые каркасы ступеней.
- Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
- Устанавливаем центральную опору.
- Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
- Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
- Начиная с нижней, соединяем между собой все ступени.
- После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
- Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.
Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.
Что нужно помнить?
Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.
При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.
Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,
если в доме будут проживать маленькие дети и пожилые люди.
А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,
которые должны быть разделены с помощью поворотных площадок или ступеней.
То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.
К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,
при её изготовлении следует придерживаться таких рекомендаций:
конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
Помните, что узкие ступени неудобные и небезопасные в использовании!
при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м
Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла
Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.
Классификация
До того, как рассматривать варианты и продумывать конструкцию, необходимо вспомнить, что любая винтовая лестница (бетонная) может отличаться по месту расположения в здании, методу обустройства и форме. Все бетонные лестницы становятся опорной частью сооружения, усиливая прочность его конструкции и принимая на себя часть нагрузок, распределяя их равномерно.
Место расположения
По месту расположения бетонные винтовые лестницы могут быть наружными и внутренними. При определении данного параметра учитывают воздействие внешних негативных факторов и нагрузки, которые будет испытывать лестница, выбирают соответствующую марку бетона. Также от места расположения зависит выбор материала финишной отделки.
Немаловажно и то, что в процессе проектирования и осуществления расчетов лестниц обязательно учитывают направление распределения нагрузки. Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально
А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку
Внутренние конструкции обычно выполняются с опорными точками на несколько несущих элементов здания, распределяют вес пропорционально. А вот наружные лестницы выполняют с двумя точками опоры, поэтому под конструкцию нужно правильно рассчитывать фундамент, способный выдержать нагрузку.
Способ устройства

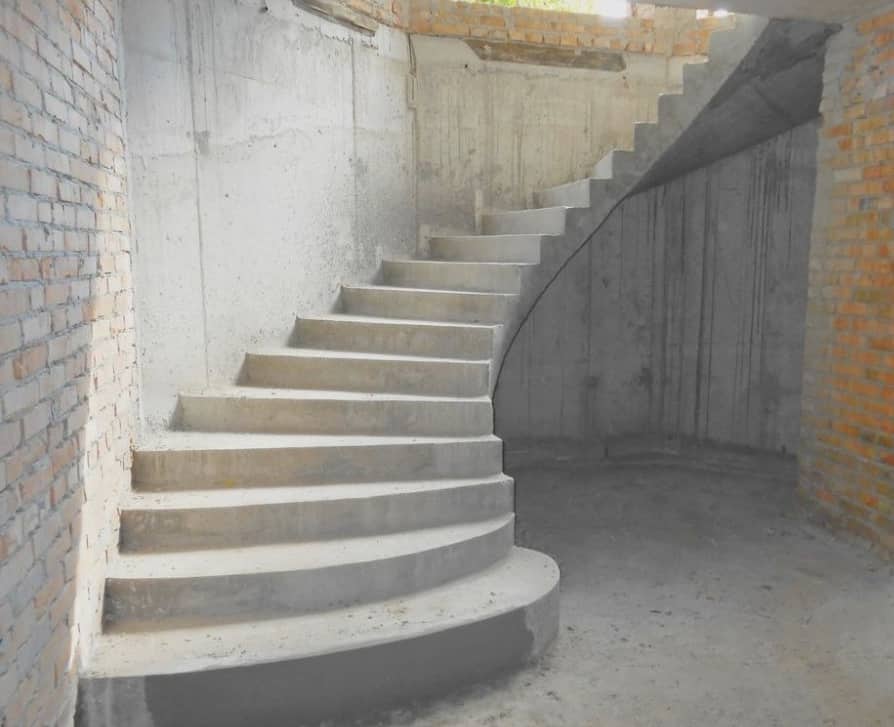

По способу устройства бетонная лестница для дома может быть двух вариантов:
сделанной из произведенных в заводских условиях железобетонных плит либо выполненной методом заливки бетонной смеси в опалубку.
Второй вариант чаще используется в частном строительстве, так как дает возможность реализовывать самые разные задумки, отойдя от типовых проектов.
По стоимости более привлекательным является вариант сборки лестницы из готовых конструкций, но самостоятельная заливка дает больше возможностей. В обоих случаях выполняют армирование лестницы, связанное со зданием, поэтому, независимо от способа устройства, конструкции получаются прочными и надежными.
Форма и конструктив
По форме лестницы могут быть прямолинейными (включать один или несколько пролетов, которые соединяются между собой под углом 90/180 градусов), которые считаются наиболее простыми и распространенными, сооружаются из готовых блоков, являются экономичными и прочными. Винтовые бетонные лестницы обычно устраивают внутри сооружения, по проекту, со сборкой опалубки, правильным расчетом нагрузок на проходную часть.
Виды пролетов по конструктиву:
- Гладкошовные – элегантное и простое решение, без лишних конструкционных элементов (и преимуществ тоже), легко узнаваемы по гладкости нижней части пролета.
- С двойным каркасом – нижняя поверхность маршей также обладает ступенчатой формой. Смотрится такая лестница оригинально, но конструкция предполагает значительно больший вес.
- С элементами тетивы или косоуров – бетон визуально облегчается, лестница кажется воздушной, но технология ее сооружения чрезвычайно сложна.
Красивые примеры
Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.
Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.
Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.
Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.
Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.
Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.
Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.
Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.
Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.
Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.
Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.
Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.
Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.
Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.
Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.
Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.
Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.
Подробнее о винтовых лестницах вы узнаете из следующего видео.
Винтовая лестница и основные разновидности
Винтовые конструкции лестниц бывают самых разных видов,
форм и могут быть изготовлены из совершенно разных материалов.
Поэтому существуют различные виды винтовых лестниц, множество вариантов их оформления и декорирования.
Но, как правило, все они отличаются по таким параметрам:
- в зависимости от материала, который был использован для строительства системы, бывают винтовые лестницы из бетона, дерева, металла, из композитных материалов или из всех этих материалов в комплексе;
- по месту установки: внутренняя или наружная, для расположения в центре помещения, у стены, в углу, что определяет выбор типа крепления ступеней и перил;
- интенсивности использования: основная и вспомогательная;
- форме: квадратная винтовая лестница, круглая и многоугольная;
- типу несущего элемента и способу крепления ступеней: с опорой на периметральные стены и мощную стойку внутреннего столба, монолитная отдельно расположенная конструкция с креплением ступеней на внутреннем столбе, с опорой на боковые ограждения или гнутую тетиву, с опиранием ступеней на обсадную трубу и поддержкой с помощью изогнутых перил;
- по типу конструкции: винтовая модульная лестница, сборная, трансформер и переносная;
- в зависимости от типа ступеней: открытая и закрытая;
- с перилами или без них;
- в зависимости от того, какой конструкции поручни: на кронштейнах, больцах, косоурах;
- по габаритным размерам;
- в зависимости от стиля внешнего оформления.
По предназначению бывают входные, основные и вспомогательные, межэтажные, мансардные лестничные системы и винтовая лестница в подвал.
Именно от предназначения конструкции и зависит выбор материала для её изготовления, её размеры, оформление.
Одной из разновидностей винтовых лестниц для дома является модель,
которая частично или полностью может состоять из забежных ступенек.
Также принято выделять такие модификации: криволинейные или изогнутые, четверть оборотные и полувинтовые лестницы.
Как правило, такие системы наиболее часто используют в качестве вспомогательных и
устанавливают в местах с минимальной проходимостью людей (при спуске в подвал или при подъёме на чердак).
Что касаемо выбора материала для изготовления поворотной модели,
её основных конструкционных элементов, ступеней и поручней, то именно от него напрямую зависит прочность и долговечность лестничной конструкции,
её вид, функциональность и эстетическое оформление самого помещения,
для установки в котором собственно она и выбирается.
Так, металлическая винтовая лестница считается более прочной и долговечной,
но для установки её в жилом помещении необходимо продумать её оформление и декор.
Для организации перехода между подвалом и жилыми помещениями подойдёт обычная винтовая лестница из металла без декора и оформления,
но с защитным покрытием от воздействия сырости, ржавчины и коррозии.
Чердачную же лестницу лучше делать эстетически привлекательной и соответствующей стилю оформления того помещения,
которое выделено для её установки.
Металлическая лестница в таком случае не подойдёт.
В роли главного несущего элемента конструкции может выступать асбоцементная или металлическая труба,
на которую с помощью сварки или другого вида соединения прикрепляются ступеньки.
Иногда для обустройства опорного столба используется кирпич, бетонные изделия,
натуральный или искусственный камень, а также дерево твёрдых пород.
Перила для винтовой лестницы принято делать из дерева, металла или их комбинация,
а в случае ультрасовременного оформления.
Высокопрочное стекло или пластмасса.
Это самые распространённые разновидности винтовых лестниц, но бывают и другие, более сложные и эксклюзивные модели,
которые изготовляются только по индивидуальному заказу и исключительно мастерами-профессионалами.
Главное помнить, что винтовая лестница должна быть, прежде всего, прочной,
безопасной и сделанной из экологически чистых и нетоксичных материалов!

Как нарисовать винтовую лестницу. Как нарисовать лестницу карандашом
Лестница – это конструкция, которая обеспечивает вертикальные связи. Также лестницу часто можно встретить в качестве символа, который означает некий путь вверх или вниз, или переход из одного состояния в другое. В этой статье мы рассмотрим, как нарисовать лестницу тремя разными способами.
Рисование лестницы
Сначала нарисуйте две наклоненные вертикальные линии, которые немного сходятся ближе к верху.
Теперь изобразите несколько линий, соединяющих две предыдущие полосы. Затем под каждой из нарисованных линий проводим еще одну полосу, как показано на рисунке. Между изображенными в предыдущем шаге полосами добавьте еще по одной линии. Чтобы не запутаться, сверьтесь с изображением.
Соедините нарисованные ранее полосы короткими прямыми линиями. Сотрите лишние элементы, и дорисуйте нижнюю часть лестницы. Последний штрих – это добавление теней.
Второй способ нарисовать лестницу
Чтобы изобразить лестницу другим способом, сначала проведите горизонтальную линию. От нее нарисуйте три наклоненные вертикальные полосы, которые должны в итоге сойтись в одной точке.
Внизу рисуем ступеньку в виде прямоугольника, лежащего на горизонтальной полосе. От верхнего правого угла прямоугольника изображаем “гармошку” вверх, чтобы нарисовать боковую часть оставшихся ступеней. Теперь от каждого угла “гармошки” проведите горизонтальную линию до другого конца лестницы, и от края этих полос опустите вниз небольшие вертикальные отрезки.
Как нарисовать объемную лестницу
Если вы хотите сделать необычный рисунок лестницы, то вы можете попробовать создать оптическую иллюзию. Она заключается в том, что под определенным углом ваша лестница будет казаться объемной. Для этого сгибаем лист пополам. Проводим вертикальную линию длиной 10 см через линию сгиба. Сверху проводим горизонтальную линию длиной 2 см. Снизу делаем такую же линию. Вдоль линии сгиба проводим линию в 5 см, так чтобы по центру ее разбивала пополам первая вертикальная линия. Отмеряем на этой линии 2 см, и ставим в этом месте точку. Теперь соединяем левый край верхней горизонтальной линии с левым краем центральной полосы. Также проводим линию от левого края центральной линии до левого края нижней полосы.
После этого соедините правый край верхней и нижней линии с поставленной ранее точкой на центральной полосе. Далее проводим еще по одной линии от каждого края верхней и нижней полосы, только теперь соединяем их с правым краем центральной линии.
Между двумя проведенными линиями добавьте горизонтальные полосы, чтобы получилась слегка согнутая лестница. Наведите эту лестницу черным маркером или ручкой. Между двумя оставшимися линиями, нарисованными карандашом, проведите такие же горизонтальные линии. Ластиком вытрите все лишнее. Согните лист бумаги, и ваш рисунок готов.
Как сделать винтовую лестницу своими руками
Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.
Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.
Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.
Далее вычисляем приблизительную высоту ступеней.
Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.
Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.
Винтовая лестница своими руками. Изготовление ступеней и перил
Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.
Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.
Сборка лестницы
Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.
Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.
Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы
Как сделать винтовую лестницу своими руками
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.
Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Выбираем лестничную конструкцию
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;
- системы на кронштейнах, больцах, косоурах;
- трансформеры и переносные конструкции;
- внутренние либо наружные системы;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Деревянные маршевые конструкции
Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Алгоритм действий
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Расчеты
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Рассчитываем ступени
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
