Что входит в состав
Монтаж металлического водостока на крышу своими руками трудно будет выполнить, если не знать все элементы, которые входят в систему. Только разобравшись в этом вопросе можно понять, как работает вся конструкция, а значит, и определиться с ее сборкой. В состав металлической или любой другой водосточной системы входят следующие основные компоненты:
- Желоб. Этот элемент представляет собой канал, который и будет собирать воду, стекающую с кровли. Желоб имеет полукруглую или угловатую незамкнутую форму, которая подбирается в соответствии с дизайном крыши. Сечение должно быть рассчитано так, чтобы справиться с нагрузками.
- Водосточные трубы. По ним дождевая или талая вода стекает с крыши вниз. Их сечение также следует предварительно рассчитать.
- Воронки, заглушки, элементы крепления и так далее. Таких дополнительных элементов может быть много. Например, желательно использовать специальные решетки, которые будут предотвращать попадание мусора в металлический водосток. Это особенно актуально, если дом расположен в непосредственной близости от деревьев. Именно опавшие листья, попадающие с крыши в водосток, являются «главными» по возникновению заторов.
Вся система работает следующим образом. Вода по скатам кровли попадает в желоба. Далее, через воронки она попадает в водосточные трубы, по которым попадает в водоотливы или в емкость для сбора влаги. Все элементы крепятся к крыше или к стенам с помощью кронштейнов или других приспособлений. Заглушки устанавливаются на торцах желобов.

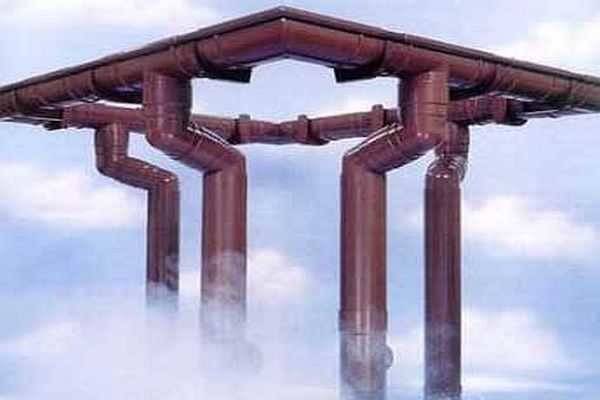

Металлическая водосточная система
Металлическая водосточная система
Преимущества металлических водостоков:
прочность;
надежность;
выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;
не поддерживают горение;
рабочий температурный режим -60°С +130°С;
стабильность размеров.
Недостатки водостоков из металла:
высокая стоимость;
значительный вес всей системы;
сложность монтажа;
малый выбор цветов;
появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);
незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.
Металлическая водосточная система — элементы и комплектующие
Жестяная водосточная система — обозначение конструктивных элементов
Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.
Полезные советы
Для установки верхнего наклонного сектора водосточной трубы продаются метровые переходники, в которых одна из сторон оборудована расширителем. Вещь удобная, но стоит этот метр трубы 600 рублей, а в большинстве случаев используется до полуметра, остальное складируется в чулане до лучших времен.
Заужение трубы пассатижами.
В снежную зиму довольно велик риск сорвать или, как минимум, погнуть подвесы на желобах. После такой аварии восстанавливать правильный наклон желоба сложнее, чем монтировать новый желоб.
У одного опытного мастера я позаимствовал хороший прием: каждый кронштейн подвешивается к краю кровли при помощи металлической полоски. Для этого делаем отверстия в самом подвесе и в крае кровли, приставляем полоску и фиксируем ее заклепками или саморезами.
Усиление подвесов для желоба.
Самой большой проблемой абсолютно во всех желобах является засорение листвой и грязью. С грязью мы никак не можем справиться, а вот защититься от крупного мусора вполне реально.
Сейчас для этого продается специальная пластиковая сетка для защиты желобов от мусора. Вы отрезаете нужную длину, сворачиваете сетку в рулон и фиксируете ее в таком положении пластиковыми хомутами. Дальше вам останется только положить этот рулон в желоб.
Общие правила установки водосточной системы
Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.
К таким факторам и правилам можно отнести:
- учет годовых показателей осадков для данной местности;
- архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
- материал, из которого изготовлена кровля и стены фасада;
- учет особенностей материала элементов водостока.
Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

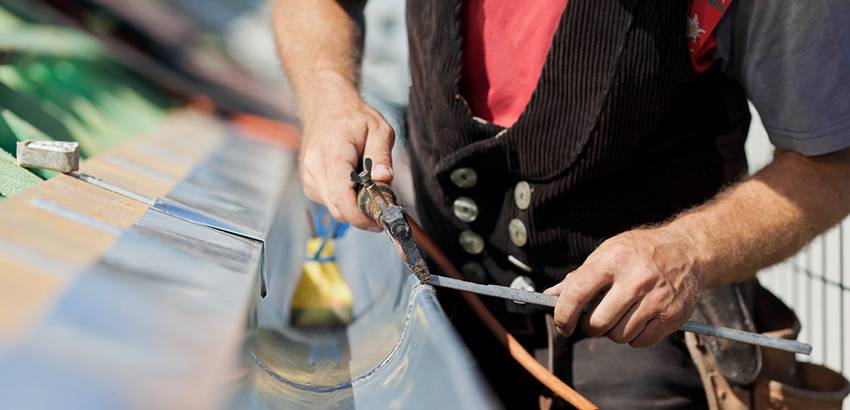

Монтаж металлической водосточной системы
Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.
1. Установка двух крайних кронштейнов.
Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).
Установка крайних кронштейновСпособы установки кронштейнов водосточной системыПорядок крепления держателя желоба
Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.
Монтаж кронштейна выполняется на три самореза.
Монтаж кронштейнов (способы фиксации)
При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.
Прямой и двойной уклон водостоков – схема
2. Раскрой желоба.
Место пила зачищается напильником.
Совет. Движение пилой осуществляется в направлении «от себя».
3. Вырезка отверстия под воронку.
Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.
Вырезание отверстия под водосточную воронку и правила раскроя желоба
Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.
4. Монтаж элементов
Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.
Иногда соединитель не используется, а желоба монтируются между собой на защелки.
Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.
5. Монтаж водосточных труб
Виды систем водоотведения
Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги
А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками
Общий вид водостока (ливнестока, системы водоотведения крыши)
Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.
Монтаж водостока
Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли
Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)
Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:
Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:
Обязательно нужно соблюдать среднее выбранное расстояние
В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.
Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения
Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;
В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;
Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;
После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;
Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.
Советы от профессионалов по монтажу водостока:
- Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
- Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
- Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.
Монтаж
Установка водостоков своими руками будет правильной, если неукоснительно соблюдать инструкцию. Монтировать будет удобнее, подробно рассмотрев конкретный пример. Согласно примеру, сделать водосток можно после укладки покрытия кровли.
Чтобы собрать наружную систему по такой схеме, потребуются длинные кронштейны для желобов. Крепить кронштейны нужно будет к нижней доске. В нашем примере материал покрытия крыши – черепица. Поэтому здесь достаточно приподнять уложенные в этом ряду элементы покрытия кровли.
Для эффективности работы водосточной системы кронштейны важно правильно подготовить. Крепеж нужно предварительно примерить. Учтите, что край желоба не должен выступать за линию ската кровли
В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего
Учтите, что край желоба не должен выступать за линию ската кровли. В идеале между краем крюка и линией ската должно оставаться около 2х см. После примерки следует нанести разметку. Первый крюк в любом случае должен располагаться выше последнего.
Для примерки первый крюк нужно уложить к месту предстоящей установки. Непосредственно на скат устанавливается правило или обычная рейка. Отмерьте от загнутой части крюка к правилу около двух сантиметров. Отметьте точку сгиба. Условие СНиПа – желоб должен перекрывать край на треть. Найдите точку, отвечающую этому условию. Нанесите на ножку кронштейна метку.
Найдите уклон к водоприемнику. Погонный метр карниза – это около 3 мм уклона. В примере 12 метров водостока, значит 3*12=36. Такой должна быть разница между первым и последним крюками. Начертите линию сгиба. Для этого кронштейны в нужном количестве выложите в ряд и выведите на их ножках наклонную линию. Размеченные крюки пронумеруйте.
Чтобы уклон был соблюден, прикрепите сначала два крайних кронштейна. Натяните между ними контрольную леску. Крепление рядовых крюков производится согласно размеченному расстоянию. Основная работа проделана. Осталось установить желоба и воронку. Проведите еще один этап примерки, но уже к желобу, а точнее к той его части, к которой будет крепиться водосточный стояк.
Очертите отверстие маркером, а затем вырубите его в желобе. Для формирования отверстия подойдет ножовка. Инструментом делаются два встречных запила. Края запилов и пробуренного отверстия зачищаются наждачной бумагой. Далее нужно монтировать воронку на желоб и закрепить ее при помощи специальных защелок. Монтировать систему к плоской стене просто, достаточно закрепить ее на крюках и зафиксировать патрубки воронок клеем.
На крыше монтаж системы начинается с желобов с воронкой. Укрепляйте детали желоба с применением соединителей. Желательно, чтобы внутренняя сторона соединителей также была покрыта клеем. Если нужно, то последним этапом будет крепление заглушек. Они нужны для сбора воды со скатных крыш двумя водостоками.
Сборка вертикальных стояков начинается со сборки коленей. Если конструкция сооружения имеет широкий карниз, то этапов будет больше. Здесь снова нужно будет выполнить примерку. Она проводится после присоединения к патрубку воронки первого колена. Нижнее колено приложите к месту установки на стене. Линейкой измерьте расстояние между деталями.
Затем переходите к раскрою соединительного отрезка. Переход от водосборной системы к водосточной может располагаться под углом. Соединяйте детали муфтами с установленными хомутами. Затягивайте хомуты не слишком сильно. Слив к нижней трубе должен быть закреплен клеем.
Слив необязателен, если дождевые воды будут собираться в ливневую систему. Окончание трубы может находиться над водосборным лотком, на расстоянии нескольких сантиметров от поверхности. Чтобы желоба не засорялись мусором, их рекомендуется перекрывать решетками.
Из каких элементов состоят металлические водостоки
Вне зависимости и вида металла и способа производства водосливной системы она состоит одинаковых по назначению элементов. Отличия могут быть по внешнему виду (размерам, геометрии, цвету, толщине), но функциональные обязанности для каждого идентичны.
Желоб
Имеет различные диаметры, предназначен для отвода воды со скатов в воронки. Крепится на специальных держателях, должен иметь уклон примерно 0,3–0,7 мм в сторону слива. Монтируется по периметру здания, может быть сплошным или разделенным на отдельные самостоятельные участки. Диаметр рассчитывается с учетом площади скатов и максимальному дебету по водосбору. Открытые концы закрываются заглушками с резиновыми уплотнителями.
Желоба
Воронка желоба
Принимает воду с желоба и направляет ее в водосточные трубы. Существенно облегчает монтаж системы, позволяет разбивать длинный желоб на отдельные участки в нужных местах.
Воронка приемная водосточная
Металлическая водосточная система, воронка желоба
Соединитель желоба
Специальный элемент для соединения желобов с угловыми деталями. Для исключения появления протечек имеет резиновые уплотнители.
Соединитель желоба D125
Соединитель желоба ТЕХНОНИКОЛЬ
Углы поворотные
Стандартный угол 90°, есть варианты внешнего и внутреннего соединения. Для сложных систем водослива можно использовать углы под 135°.
Угол желоба 90 градусов
Внешний регулируемый угол 100 °- 165 °
Водосточные трубы
Отводят воду с желобов в вертикальном положении, для соединения двух труб могут применяться соединители.
Водосточная труба
Соединитель трубы
Поворотные тройники, поворотные колена, и сливы
Имеют вид двух небольших отрезков труб, соединенных под различными углами. Монтируются в местах поворота труб от воронки к вертикальной трубе или на выходе воды из трубы в нижней части системы.
Тройник трубы
Колено трубы
Хомуты для труб
Назначение – крепление труб к фасадным стенам дома. В зависимости от материала изготовления стен имеют конструктивные особенности.
Хомут для труб водостока
Кронштейны для водосточных труб
Хомут для водосточной трубы
Кронштейны для фиксации
Используются для фиксации желоба по периметру здания. Могут фиксироваться как к обрешетке, так и к карнизной планке.
Кронштейн короткий для фиксации к карнизной планке
Кронштейн длинный для фиксации к обрешетке
Общие рекомендации по монтажу
Конкретная схема водослива зависит от архитектурных особенностей крыши и строения, но для всех случаев производители разработали общие рекомендации. Выполнение их обязательно, от этого зависит длительность эксплуатации системы, ее надежность, герметичность, способность справляться с максимальными потоками воды.
Схема водослива, пример
Каких рекомендаций следует обязательно придерживаться?
- Расстояние между держателями (кронштейнами) желобов в пределах 60–90 см. Чем больше вероятность оледенения элементов, тем чаще надо крепить упоры. Опытные кровельщики настоятельно советуют монтировать дополнительные кронштейны в местах установки соединителей, здесь прочность желоба значительно уменьшается. Каждый держатель должен фиксироваться не менее чем двумя саморезами или гвоздями.
- Число воронок необязательно отвечает количеству вертикальных труб. Есть варианты водостоков, в которых к одной вертикальной трубе подключается водослив из двух воронок, перенаправление осуществляется при помощи тройников.
- Диаметр воронок, труб и желобов рассчитывается в зависимости от максимального объема сточных вод в секунду. На практике количество воронок подбирается исходя из одного элемента на 10 погонных метров желобов или 100 м2 скатов. Заглушки используются только на глухих торцах, во всех промежуточных стыках применяются соединители.
- Расстояние между хомутами для вертикальных труб примерно 1,5 м, все повороты желательно дополнительно укреплять вне зависимости от места расположения ближайшего хомута.
Схема крепления кронштейна, желоба
Монтаж водостоков
Чтобы создать водовод кровли своими руками, следует приготовить:
- инструмент для вальцовки;
- молотки;
- ножницы по металлу;
- форму для изготовления желобов;
- инструмент для разметки.
Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.
Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.
Принцип выставления уклона
Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.
Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.
Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.
Ошибки при монтаже водовода
- Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
- Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
- Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
- Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
- Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
- Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.
Эти правила являются общими для водостоков всех видов.
Процесс установки системы водоотвода
Правильность установки проверить очень просто:
- Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
- Уклон желобов проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
- Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.
Для защиты конструкции от мусора монтируют сетку
Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора
Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период
Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.
Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.
Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.
Это естественным образом продлит срок службы частного дома.
Инструкция по монтажу водосточной системы
- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
- Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
- Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
- При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
- Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.
Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
