Ворота из профлиста своими руками: изучаем как устроены ворота и калитка, делаем самостоятельно

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для расчета материала. Для изготовления понадобится:

профнастил – для обшивки. Предпочтительно брать стеновой, т.к. он имеет большую рабочую ширину.

саморезы или заклепки для крепления профлиста;

металлическая труба сечением от 60х60 мм и выше – для опорных столбов;

труба сечением 40х40 или 60х20…60 мм. – для элементов рамы створок (каркаса);

труба 20х20 для усиления каркаса (при необходимости). 20х20 подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2. Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас не способен нивелировать гибкость профнастила.

металлический лист для формирования косынок (при необходимости);

петли, замки (защелки, задвижки, заглушки), нижние фиксаторы;

грунтовку по металлу и краску;

элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка, шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу, кисточки и расходные материалы к инструменту.

7 этап – монтаж профнастила на ворота

Профлист монтируется с одной или двух сторон каркаса. Правила монтажа не сложные, но их знание и соблюдение поможет установить профнастил на ворота правильно.

В общих чертах: нужно обеспечить надежное крепление листа к каркасу, зафиксировав профлист через одну нижнюю волну листа. При этом к диагональным или перпендикулярным перемычкам профилированный лист также прикручивается. А два листа соединяются между собой в верхней части волны (на гребне).

Для крепления используются заклепки или саморезы. Заклепки выглядят изящнее (особенно подобранные в цвет профлиста), саморезы исключают возможность затекания воды в место установки. Конечно, это не столь критично, как на крыше, но появления со временем ржавых подтеков не избежать.

Рекомендуем подробное описание технологии монтажа профнастила на ворота/забор/стену своими руками.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум места ФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных ворот ФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочным ФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранее ФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Рабочий проект

Несложный проект нужен для упрощения рабочего процесса. Простая схема поможет не забыть все параметры деталей, а также количество материала, которое надо купить. Существует два способа установки конструкции:

1. Одностворчатые ворота. Такой способ в основном используется для калиток или нешироких ворот. Это обусловлено рядом минусов. Появляется большая парусность — при ветре створку будет тяжело удержать, и возможна деформация петель. Придется усиливать каркас, а это повлияет на перекос опоры, поскольку образуется большая масса.
2. Двустворчатые ворота. Этот вид ворот более востребован. Можно избежать такой деформации, как в первом варианте, но появятся лишние расходы на изготовление конструкции на две створки, а также на дополнительные петли. Однако есть большой плюс — ворота более устойчивые и на столбы оказывают минимум нагрузки.

Чертежи ворот из профнастила своими руками должны учитывать ширину створок, конфигурацию каркаса и количество опор — их глубину и высоту. Также надо определить высоту и ширину изделия и указать в проекте, будут ли дополнительные декоративные элементы. Далее вычисляется величина калитки, которая может устанавливаться внутри ворот или отдельно. Учитываются зазоры между колоннами и конструкцией.

На схеме указываются места расположения шарниров, замка и шпингалетов, которых должно быть 3 штуки. Один шпингалет, горизонтальный — для калитки, а последние, которые фиксируют конструкцию, устанавливаются на нижнюю часть ворот в вертикальном положении. В обязательном порядке в чертеж ворот вносятся детали, усиливающие каркас створок. Надо определиться с их расположением. Будут ли они крестообразной формы или просто установятся по диагонали

В любом случае важно учитывать любую мелочь

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
3. На дне ямы обустраивается подушка из щебёнки и песка.
4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Подгоняем створки к стойкам

Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.

Второй шаг. Выравниваем створку по всем плоскостям.

Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.

Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.

На уровень крепления ворот кладем доску. Выравниваем ее по уровню

Выставляем ворота по уровню. Привязываем веревками к столбам

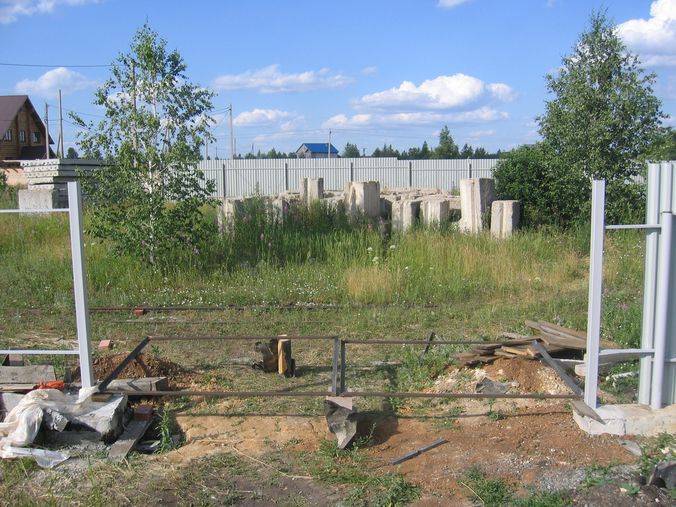

Примеряем ворота перед установкой

Зачистили места для приваривания петель от краски на столбах и на воротах

В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение

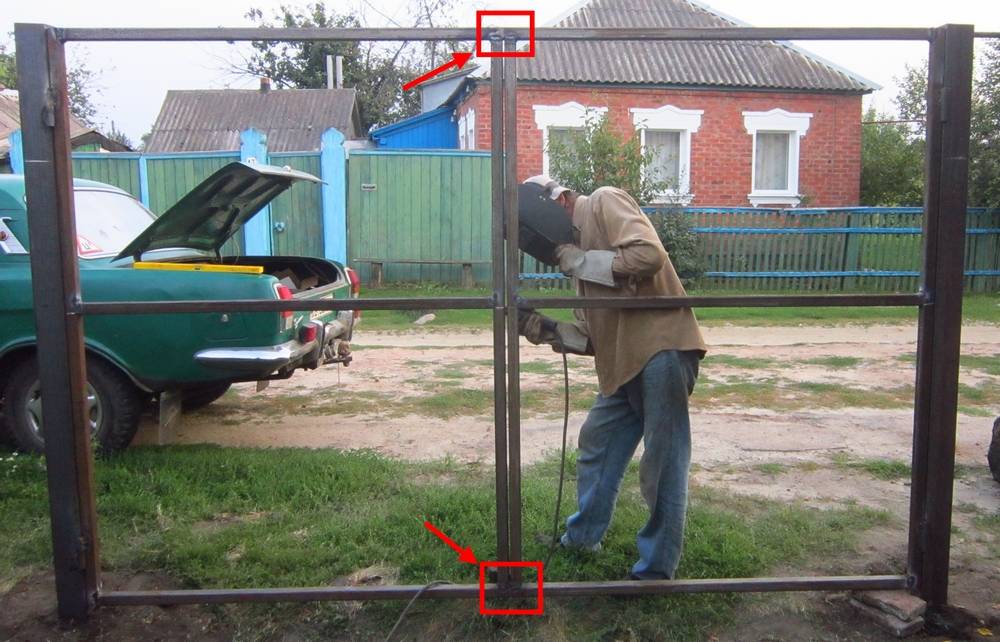

Сверху ворота связываем трубой и привязываем ее к столбам

Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.

Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.

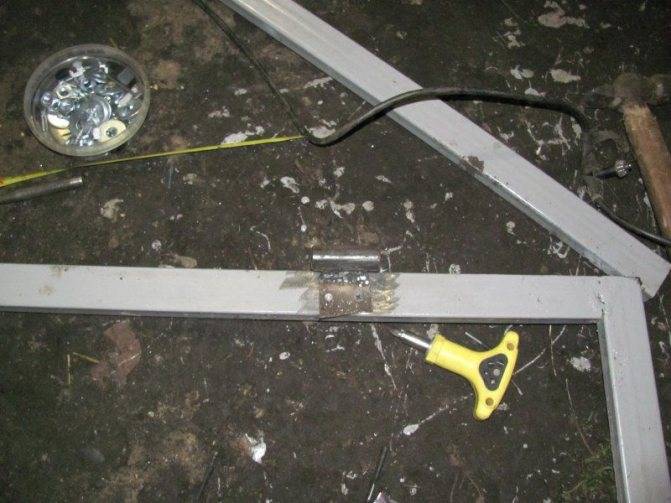

Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.

Петли

Не перепутайте, петли без штыря привариваются на рамку для сворки

Во время сварки нужно следить за тем, чтобы петли были заподлицо с профилем

Установка петель

Петли

Дальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчины

Петли надо приваривать параллельно столбу

Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам

В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.

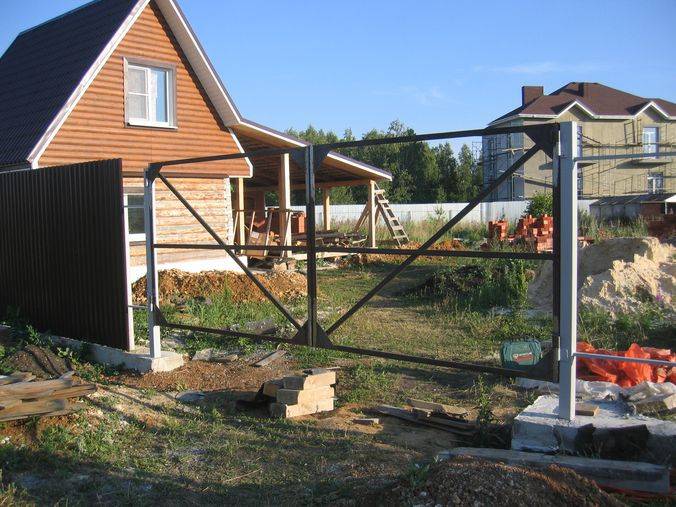

Каркасы ворот успешно приварены

Красим каркасы

Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.

За основу берется чертеж с интернета и дорабатывается под свои параметры

Ворота распашные металлические с калиткой из профнастила

Многих владельцев частных домов интересует, как построить ворота из профнастила своими руками и какой выбрать проект. Наиболее распространены различные конструкции распашных ворот, состоящих из двух створок, которые могут открываться внутрь или наружу и используются для проезда транспортных средств. Для входа и выхода обустраиваются распашные ворота с калиткой из профнастила с учетом веса. Это даст возможность удобной эксплуатации конструкции.

Калитка может располагаться рядом или быть вмонтирована в одну из створок ворот. Расположение калитки во многом зависит от количества свободного пространства и предпочтений хозяина дома.

Ворота с массивным каркасом

Основным достоинством распашных металлических ворот с калиткой из профнастила является более низкая себестоимость и высокая надёжность. Единственный подвижный механизм в простых воротах из профнастила — петли, обслуживание которых заключается в периодической смазке шарнирного соединения для легкости хода и профилактики появления коррозии.

Изготовить ворота из уголка и профнастила своими руками несложно, обладая умением производить слесарные работы и пользоваться сварочным аппаратом.

Самые простые ворота из профнастила своими руками — со столбиками из керамического кирпича с отдельной калиткой.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Автоматика

Приняв решение автоматизировать готовую конструкцию, при покупке важно обратить внимание на:

• наличие запасных комплектующих;
• мощность двигателя;
• то, из чего сделаны шестерни редуктора;
• материал корпуса привода;
• то, какими функциями оснащен блок управления.

Технические характеристики должны быть больше в 1,5 раза по ширине и минимум в 3 раза больше по весу.

Примеры качественной усиленной автоматики для распашных ворот:

• Powertech PW-320;
• Miller Technics 4000;
• Rotelli MT400;
• Miller Technics 3000;
• Miller Technics 5000.

Профнастил ‒ это долговечный материал для надежных ворот, которые можно собрать быстро и без посторонней помощи, а дополнение его коваными элементами сделает конструкцию необычным украшением участка.

Полезные замечания

Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.

1. Ворота устанавливаются в единой плоскости с ограждением.
2. Калитку и ворота надо оснастить надежными замками и удобными ручками.
3. Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.

Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.

Вертикальные запоры для ворот

Профнастил

Удачной работы!

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

1. С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
2. Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
3. После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
4. Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

1. Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
2. Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

1. В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
2. Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

• ширина проема между опорными столбами;
• размеры распашных створок;
• конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
• количество, расположение и габариты опорных столбов;
• место установки и размеры калитки;
• монтажные места приваренных петель;
• информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

• профилированный лист для обшивки;
• стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
• профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
• саморезы с шестигранной головкой для закрепления профлиста;
• металлический лист или полоса для изготовления косынок и закладных;
• сварную сетку для армирования кирпичной кладки столбов;
• петли, замки защелки и нижние фиксаторы;
• грунтовку, краску, растворитель;
• сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Расчёт количества материала

Для того чтобы не переплатить и не столкнуться с проблемой необходимости посещать магазин в процессе изготовления ворот, вы должны осуществить грамотный расчет. Он предусматривает проведение нескольких несложных манипуляций.

Для того чтобы определить, какое количество профлиста понадобится, вы должны рассчитать площадь каркаса. Затем методом перемножения ширины на высоту следует рассчитать площадь одного профнастила. Затем первое значение делится на второе. Это позволит понять, сколько листов необходимо приобрести. Для того чтобы ворота из профлиста, расчет которых вы можете осуществить самостоятельно, можно было изготовить с меньшим количеством остатка, изготавливать каркас необходимо с учётом размеров приобретаемого листа.

Выполняем подготовительные работы

Перед изготовлением ворот обязательно нужно сделать эскиз с указанием размеров всех элементов (при этом необходимо обязательно учесть размеры используемых листов). Затем профили разрезаются и свариваются между собой, в точном соответствии с эскизом или схемой

Особенно важно на этом этапе создать конструкцию строго прямоугольной формы. Для точного соединения составляющих основы, важно выбрать идеально ровную поверхность

Как этого добиться на практике? Прежде всего, поверхность для работ по сварке должна быть идеально плоской и из негорючего материала. Заранее позаботьтесь о приборе контроля прямых углов (это могут быть два деревянных бруса, перпендикулярно сбитые между собой).

Монтаж — ответственная и важная часть работы по их установке

Именно в этой конструкции будут стыковаться составляющие основы ворот, в черновом виде скрепляться сваркой. Если всё прошло удачно, капитальное обваривание проводят в другом месте. Если каркас изготовлен верно, — полученная конструкция будет прямоугольной формы. Вспоминаем школьные уроки геометрии, измеряем диагонали полученного четырёхугольника. И, если длины получились равными, — мы всё сделали верно. Думаю, не нужно напоминать, что в процессе работ замеры и контроль за правильностью сварки должны быть постоянными.

Не забываем о вертикальной прочности конструкции. Ведь нагрузка будет идти и от каркаса, и от листов профнастила, да и от вспомогательных металлоизделий (те же саморезы). Для придания конструкции дополнительной прочности и жесткости, створки дополняют горизонтальными составляющими (иногда, при большой величине ворот, целесообразно диагональное соединение конструкции). В результате, жёсткость нашего каркаса будет гораздо больше.

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

Используйте профнастил для создания калитки на своем участке

Механические характеристики

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
2. С — стеновые листы. Предназначены для заборов и лёгких построек.
3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
4. ПК — кровельные листы. Подходят для обшивки крыш.
5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей

Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии. Декоративные характеристики будут невысокими, а срок службы сильно сократится

Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится )
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Замки для калитки
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.
