Шумоизоляционный кожух для генератора своими руками
Приобрести стандартный кожух для генератора задача непростая и затратная. Шумоизоляция бензргенератора своими руками поможет изготовить конструкцию соответствующих параметров и сэкономить на приобретении. С использованием звукоизоляционных материалов можно самостоятельно сделать кожух, потратив немного времени и сэкономив собственные средства. Есть два варианта изготовления кожуха, которые можно сделать своими руками. Первый вариант предусматривает использование дорогих материалов, таких как пробковая панель. Что касается второго способа изготовления, то он различается по составу и материалам используемым в конструкции.
Вариант первый (качественный)
Процесс изготовления кожуха своими руками несложный, и включает в себе несколько этапов:
- сборка коробки из пробкового листа или панели.
- Вырезание отверстий для воздухоотвода, выхлопной и панели управления.
- К готовым панелям приклеивается стекловата или другой изоляционный материал.
- Внутренние панели корпуса крепятся к основной конструкции саморезами.
- Для свободного доступа к генератору в корпусе кожуха делается специальная дверь на петлях.
Когда все элементы конструкции зафиксированы и просушены, в изделие можно помещать генератор. Благодаря такой конструкции кожуха, уровень шума генератора существенно понижается, что в свою очередь способствует комфортабельности людей живущих неподалеку.
Вариант второй (дешевый)
Что касается второго варианта конструкции кожуха, то основной отличительной чертой является, используемый материал. Если в первом случае нужно использовать пробковую плиту, то здесь используются листы гипсокартона. Поочередность рабочих процессов одинаковая, но общая цена конструкции обходится намного дешевле.

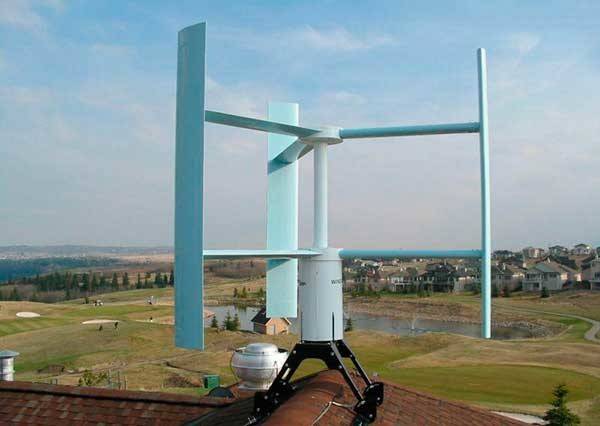

Ветроэлектрические установки
Вторая по популярности автономная система энергообеспечения – ветряная. Для получения электроэнергии используются ветрогенераторы.
По сути, это обычные генераторы, на ротор которых надеты лопасти. За счет ветра ротор вращается и происходит генерация электричества.
Из положительных качеств ветрогенераторов отмечается достаточно компактные размеры, относительная бесшумность работы, экологичность, долговечность. Также существует возможность самодельного изготовления такого генератора.
Но недостатков у ветряной системы больше. Первый из них – стоимость, обойдутся ветряные генераторы не дешево.
Учитывая то, что КПД ветрогенераторов невысокая, то для полного обеспечения дома электричеством, потребуется установка трех и более ветряков небольшой мощности или же одного, но достаточно производительного. И в обоих случаях затраты на приобретение будут значительными.
Опять же необходимо учитывать и климатические условия. В зонах, где средний годовой показатель скорости ветра не превышает 8 м/с, использовать ветрогенераторы будет нецелесообразно, поскольку они неспособны будут работать в оптимальном режиме.
Стоит также учитывать, что в дни полнейшего безветрия можно остаться без электричества, поэтому использовать ветряную автономную систему энергообеспечения лучше, если имеется резервный источник электроэнергии.
Автономные инверторы напряжения, виды, устройство и принцип работы, как выбрать
Бензо- газо- или дизель-генератор
Один из наиболее бюджетных вариантов системы резервного электроснабжения — это приобретение автономной электростанции – генератора.
Генераторы бывают дизельные, газовые и бензиновые.
Бензогенератор — автономное устройство, которое предназначено для обеспечения током электрических приборов и оборудования. Генератор оборудован двигателем внутреннего сгорания.
Один из главных плюсов покупки такого устройства — это низкая цена, варьируется от 4-х до 10-ти тысяч рублей, конечно, есть и гораздо более дорогие модели.
Такой генератор может обеспечить резервное электроснабжение загородного дома, квартиры. Его можно также брать при выездах на природу.
Бензогенератор не сможет обеспечить бесперебойное постоянное питание, его рекомендовано применять в аварийных случаях, время работы не должно превышать 5–7 часов, иначе двигатель может перегреться, что неминуемо приведет к поломке.
Работает генератор на 92 бензине, что также при постоянном использовании обойдется в «копеечку».
Видео:
При работе генератора необходимо оборудовать помещение вентиляцией, т. к. в процессе сгорания топлива в двигателе образуются выхлопные газы.
Так, для резервного электропитания в случаях аварийных отключений электричества, бензогенератор станет отличным решением.
Дизельный генератор может обеспечить бесперебойное питание от нескольких дней до нескольких недель.
Срок службы у него дольше, чем у бензинового генератора.
Из минусов дизельного генератора можно отметить: высокая цена такой автономной электростанции – от 20-ти тысяч рублей и до сотен тысяч.
При поломке такого агрегата ремонт и запасные части обойдутся также недешево
Также одно немаловажное обстоятельство то, что у дизельного генератора высокая шумность при работе
Для работы мощного дизельного генератора необходимо звукоизоляционное помещение с системой вентиляции. В отличие от бензинового генератора, при сгорании солярки пары выхлопа гораздо токсичнее.
Фото:
Наиболее оптимальное решение — это установка генератора за пределами дома. Но и тут есть свои подводные камни, так дизельный генератор не будет работать при температуре ниже -5 градусов.
Для использования в зимнее время лучше всего обзавестись специальным защитным чехлом.
Приобретение такого генератора будет обоснованным для использования помещения с большим количеством электроприборов.
Он экономичный и топливо для него обходится дешевле, чем бензин или солярка, но вместе с тем, цена на такую установку очень высока.
Для газового генератора необходимо подключение к системе газоснабжения, что не всегда удобно.
Инверторный генератор – пожалуй, самый прогрессивный вид генератора, обеспечивающий резервное электроснабжение.
Он обладает рядом преимуществ:
- небольшой вес (в несколько раз меньше, чем у обычного генератора);
- удобство;
- экономичность.
Инверторные генераторы работают на бензине или солярке, но расход топлива у них меньше на 30–40%.
Применение инверторного генератора рекомендовано для резервного питания бытовой и электронной техники.
Экономия топлива в таких генераторах происходит за счет автоматической регулировки оборотов. При уменьшении нагрузки генератор сам включает экономичный режим.
Виды систем и устройств
Системы автономного электроснабжения различаются по источникам энергии, которые посредством определенных технических устройств, преобразуются в электрическую энергию.
Видов таких систем всего три:
- Дизель генераторы (бензиновые установки) – источником энергии служит жидкое топливо, при сжигании которого дизельный двигатель (двигатель внутреннего сгорания), приводит во вращательное движение генератор, вырабатывающих электрический ток.
Специфическими достоинствами именно этого вида установок являются:
- Способность работать вне зависимости от природных явлений, времени года и географического места расположения.
- Мобильность устройств, позволяющая быстро запустить оборудование, вне зависимости от места его расположения.
- Компактные размеры, которые определяет лишь мощность установки.
- Отсутствует необходимость в монтаже дополнительных устройств, обеспечивающих производство электрической энергии.
Недостатками таких установок, являются:
- Режим работы зависит от наличия запаса топлива.
- Работа осуществляется под контролем обслуживающего персонала или непосредственно самого пользователя данной системы.
- Стоимость топлива достаточно высока, что определяет большие финансовые затраты, связанные с эксплуатацией.
- Являются экологически не безопасными устройствами, при работе которых выделяются выхлопные газы и свойственные им вредные вещества.
- Солнечная электростанция – источником энергии служит энергия солнца, под воздействием которой, внутри фотоэлементов, из которых собираются солнечные батареи (основной элемент установок подобного вида), происходит образование электрического тока. Принцип действия основан на свойствах полупроводников создавать разность потенциалов внутри фотоэлемента, обусловленной «p-n» проводимостью подобных материалов.
К достоинствам данного вида систем автономного электроснабжения относятся:
- Отсутствие необходимости в запасах топлива.
- Способность работать в автоматическом режиме.
- Отсутствие затрат на производство электрической энергии.
- Экологически чистый источник энергии.
Недостатками являются:
- Высокая стоимость комплекта оборудования.
- Цикличность работы, обусловленная наличием солнечного света.
- Зависимость от погодных условий, времени года и солнечной активности в месте расположения системы.
- Ветровой генератор – источником энергии служит энергия ветра, под воздействием которого происходит вращение лопастей установки, которое предается на генератор, вырабатывающий электрический ток.
Достоинства и недостатки систем автономного электроснабжения, основанных на ветровых генераторах, аналогичны приведенным выше для солнечных электростанций, за исключением того, что их работа зависит не от солнечной активности, а от наличия движения воздушных масс в месте расположения оборудования.
Электростанции для дома: топливные варианты
У всех электростанций данного типа имеется один существенный недостаток – они сжигают топливо, что делает их использование неоправданно дорогим. По сути, такая электроэнергия обойдется в разы дороже, чем сетевое электричество, поставляемое энергетическими компаниями. В общем, как резервный вариант они себя показывают нормально, но вот на постоянной основе использовать их будет не слишком рентабельно. К таким электростанциям, сжигающим топливо, можно отнести массу различных вариантов, но наиболее распространенными среди всего имеющегося ассортимента являются следующие варианты.
Электростанция бензиновая для дома. Скажем так – вариант не очень экономичный, но, тем не менее, является одним из самых распространенных. Причина простая – это хороший вариант для резервного энергоснабжения дома, который показал свои преимущества при непродолжительной работе. Мало того, в большинстве случаев это довольно компактные и не очень шумные электростанции, способные работать в широком диапазоне температур. Недостаток, кроме указанного выше, характерного для всех типов подобных генераторов электроэнергии – необходимость запаса топлива. По сути, если речь идет о снабжении электричеством дома, находящегося вдали от крупных населенных пунктов, понадобится соорудить свою собственную миниатюрную бензозаправочную станцию – как минимум хранилище запасов топлива.
Дизельная электростанция для дома. Этот вариант домашних электростанций считается более экономичным – мало того, что само топливо обходится немного дешевле, так еще и сами двигатели, вращающие генераторы, потребляют его немного меньше. Как правило, дизельный двигатель отличается большей мощностью, что позволяет вращать с его помощью более мощные генераторы. В общем, если говорить о больших нагрузках и постоянном снабжении дома электричеством, то этот вариант более подходящий, чем предыдущий. Из недостатков можно отметить все ту же необходимость в запасе топлива – в принципе, этот минус касается всех топливосжигающих электростанций для дома
Неважно, что приводит во вращение генератор – будь это бензин или дрова, все равно без запаса топлива обойтись не получится.
Газовая электростанция для дома. Газ – это вообще самое дешевое топливо, если, конечно, не считать такого бросового материала, как дрова, собрать которые можно в любой посадке или близлежащем лесу
Здесь дело в другом – если в дом не проведен газ, то, опять-таки, появляется необходимость приобретать его в мобильной таре. То есть устанавливать баллоны и емкости, что не очень безопасно, хотя, в принципе, такое хранилище можно построить и в отдалении от дома. Мало того, это дополнительные затраты на газобаллонное оборудование и транспортировку топлива издалека – именно эти два момента и делают автономную газовую электростанцию оптимальным решением для тех домов, к которым подведен магистральный газопровод.
А вообще, если подводить итоги всему написанному выше, можно сделать только один вывод – ни одна топливная автономная электростанция для загородного дома не оправдывает свою установку. Попросту говоря, они нерентабельны, и в этом не сложно убедиться, проведя элементарные расчеты – учитывая все расходы, связанные с ее приобретением, установкой и эксплуатации, получается так, что они вообще не окупаются. Так что если поблизости имеется ЛЭП, то лучше использовать сетевое электричество, а электростанции индивидуального использования оставить на безысходные случаи и резервное энергоснабжение дома.
ИБП для дома
Преимущества систем резервного питания домов на основе аккумуляторов
Скрыть преимущества
| Бесшумная работа Инверторы имеют естественное охлаждение, вентилятор может включиться при работе на максимальной мощности | Моментальное переключение Вы заметите как бесперебойник перешел на работу от аккумуляторов только по индикации. Время переключения от 0 до 20мс |
| Не требуют обслуживания В отличие от генераторов, бесперебойники не требуют регулярных сервисных работ. | Полностью автоматическая система При отключениях – моментальный переход на аккумуляторы, при возобновлении – зарядка батарей. |
| Защита бытовой техники Инверторы выступают в роли мощных сетевых фильтров, контролирующих напряжение, а ИБП для дома on-line типа стабилизируют напряжение. | Надежность и долговечность Генератор может не завестись, а инвертор или ИБП точно переключатся на аккумуляторы. Срок службы аккумуляторов составляет 8-12 лет. |
| Экологичность и безопасность В процессе работы отсутствуют вредные выделения газов. Система безопасна для людей и животных. | Мощность и совместимость Решения на разную мощность от 250Вт до 60кВт. Возможность увеличения мощности сети |
Автономное электроснабжение загородного дома, готовые решения
Компании, занимающиеся реализацией автономных системе электроснабжения, в том числе и с использованием альтернативных источников энергии, каковыми являются энергия солнца и ветра, предлагают готовые комплекты оборудования, которые способны работать сразу после выполнения монтажных работ.
Это могут быть комплекты солнечных электростанций или ветровых энергетических установок, различной комплектации и обладающие разными техническими характеристиками.
На солнечных батареях
Одним из готовых решений, в области решения задачи автономного электроснабжения загородного дома, является комплект оборудования, в котором источником энергии является солнце, а устройством, преобразующим его энергию в электрический ток – солнечные батареи.
Схематично устройство солнечного комплекта, выглядит следующим образом:
Среди товаров этой группы, представленных на отечественном рынке, популярностью пользуется модель солнечной электростанции «Белые ночи-1500W-100х2P», производства «IKAR FIRM» (Россия), стоимостью от 38000,00 рублей.
В состав комплекта входят:
- Две поликристаллические панели мощностью 100,0 Вт каждая;
- Контроллер заряда;
- Инвертор;
- Комплект специальных соединителей (коннекторов), обеспечивающий соединение солнечных панелей в единую цепь;
- Соединительные провода и кабели;
- Крепежные элементы.
Технические характеристики солнечной электростанции, модель «Белые ночи-1500W-100х2P»:
- Рабочее напряжение – 12,0 В (постоянного тока).
- Номинальная мощность солнечных панелей: 2 х 100 Вт.
- Напряжение на выходе — 220 В, частотой 50 Гц.
- Номинальная мощность – 1,5 кВт.
- Рабочая температура окружающего воздуха — от 0°C до +40°C.
Создать полностью автономную систему электроснабжения с использованием одного источника альтернативной энергии (солнечная электростанция, ветровой генератор), достаточно сложно, что обусловлено недостатками каждого из видов подобных установок.
Для решения этой задачи, используют несколько источников энергии одновременно. Это может быть схема:
- Солнечная электростанция + ветряк;
- Солнечная электростанция + дизель генератор;
- Ветровая установка + дизель генератор.
- Солнечная электростанция + ветряк + дизель генератор.

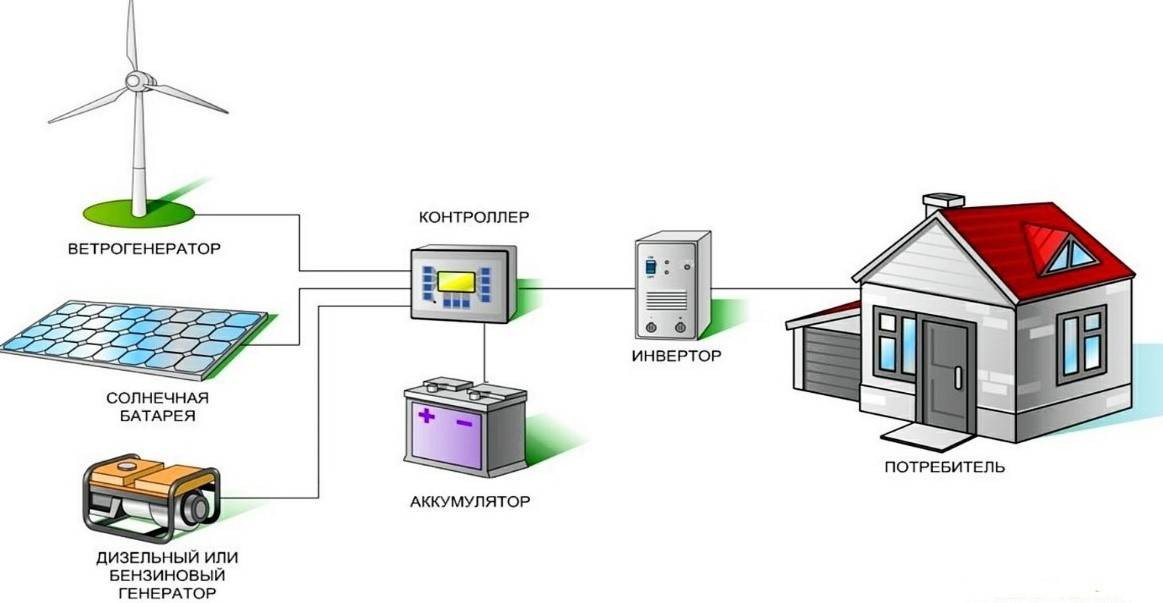

Схематично это выглядит следующим образом:
Использование подобных схем, позволяет обеспечить электроснабжение загородного дома в автономном режиме по отношению к внешним источникам электрической энергии.
В завершение
У меня теперь есть новая привычка. В командировках я открываю мобильное приложение, чтобы узнать был ли солнечным день в Калининграде или нет. И по выработке солнечной энергии и графику я уже представляю, было ли небо безоблачным, с редкими облаками или шел дождь. 🙂
В момент публикации этой статьи на улице солнечно и дом работает в плюс на 1.8 кВт. Минус, в данном случае означает плюс 🙂
Спасибо моей любимой жене за терпение 🙂 я испытывал его неоднократно. Особенно круто было зимой после подключения, я был в командировке, перегорел предохранитель на улице и дом, проработав два дня на аккумуляторах, выключился в 2 часа ночи при -20 градусах мороза.
Мне нравится, что мой дом работает на солнце и я больше отдаю энергии, чем потребляю. Возможно, это вообще главный принцип, которым нужно руководствоваться по жизни.
Подключение к городской электросети
В течении дня основная выработка солнечной энергии приходится на середину дня. А основное потребление на утро и вечер. В течение года максимум генерации приходится на лето, а зимой генерация минимальная.
Накапливать солнечную энергию сложно и дорого. Даже в течение дня излишек энергии некуда накапливать. Не говорю уже о том, чтобы накопить на зиму.
Первоначально мы запрограммировали Контроллер таким образом, чтобы он для дома брал энергию или от солнца или от аккумуляторов при разрядке не больше 40%. В зимний период такой режим работы оказался крайне неэффективным. Да и в летний период такой режим использования аккумуляторов оказался не самым оптимальным. Я терял электроэнергию днем, гонял батареи лишними циклами.
И в этот момент я как-то физически осознал, на сколько это большая проблема с накоплением энергии. Но пока эта проблема не решена, я решил, что нужно попробовать подключиться к городской сети и научиться крутить счетчик в обе стороны.
Подключение к городской сети позволяет использовать город как неограниченный аккумулятор. Любой излишек скидывать в него в любое время и при необходимости забирать обратно.
Я написал в FB просьбу познакомить меня с кем-то из Электросвязи. И о чудо, мне дали контакты одного из директоров Янтарьэнерго Михайлова Леонида Александровича. И я пошел к нему с просьбой подключить мою солнечную Электростанцию к городской электросети и разрешить крутить счетчик в обратном направлении, когда я отдаю энергию городу.
Михайлов Леонид Александрович, директор филиала “Янтарьэнерго”- прекрасный человек и профессионал. Внимательно выслушал меня, удивился всему проекту, понял с чем я пришел. И он захотел мне помогать! Причем сразу объяснил, что будет сложно, структура большая, задача новая, но стоит попробовать. Я написал заявление на подключение и стал ждать. Леонид Александрович неоднократно звонил мне, объяснял где сейчас находится вопрос. Вообще, такого внимательного отношения не встретишь со стороны коммерческих структур, а для большой госкорпорации это вообще удивительно. Когда дело дошло до Энергосбыта, я познакомился еще с одним прекрасным человеком, Алексеем Капыловым. Он тоже приложил все усилия, чтобы подключить меня к городской сети.
Всего пять месяцев ушло на выработку тех. условий по подключению. И вот в августе на пороге моего дома появилась целая бригада Янтарьэнерго. Они сняли старый счетчик и подключили новый, сертифицированный крутиться в обе стороны.
Как выяснилось, переток в городскую сеть выполняется очень просто. В городской сети напряжение 220 В. Мой Контроллер излишки энергии отдает в сеть с напряжением больше 220В (237 В кажется) и электрончики перетекают из моей сети в городскую, как вода в сообщающихся сосудах. Оказалось, что не нужно менять оборудование на подстанциях или вообще в городской сети. (город может принимать энергию!) Просто поставили новый счетчик и размыкатель (защита на случай авариных отключений).
Представьте себе сцену. Восемь мужиков громко радуются и шумят перед домом, когда после подключения к городу счетчик закрутился в обратную сторону 🙂
Мне сказали, что у меня первый дом в России, который официально скидывает электроэнергию в городские сети. Странно, конечно, если это так. Но и радостно, если это так. Надеюсь, что мои тех. условия пригодятся и позволят других подключать значительно проще.
Пока нет еще утвержденных тарифов на покупку энергии у таких как я. А так как это все монополии, то утверждать тарифы сложно. Но я и не жду, что мне кто-то заплатит. Самое главное для меня случилось. Счетчик крутится в обе стороны и город стал моим вторым аккумулятором.
Еще раз хочу сказать спасибо Михайлову Леониду Александровичу. Прямо вот очень круто, что вы есть. 🙂
Из текущих проблем с подключеним к городской сети пока остался только курьезный момент 🙂 Я не могу занести в учетную системы энергосбыта актуальные значение счетчика. В акте на подключение в конце августа у меня было указано число 14011. Через пару месяцев уже было 13350, что говорит о том, что я генерировал энергии больше, чем потреблял. Но учетный софт не понимает уменьшение 🙂 и мне приходится вводить пока первоначальное значение счетчика, чтобы получать нулевые счета за электричество. Ну и счета еще не приходят с нулем, какая-то автоматика выставляет про запас. Тут есть еще над чем работать.
Домашние электростанции — генераторы в коттеджных поселках — экономика и окупаемость
Учитывая стремительный рост тарифов на электроэнергию, приобретение и монтаж микротурбинных электростанций для автономного энергоснабжения становится более чем целесообразным мероприятием. Через непродолжительное время цены на электроэнергию станут окончательно свободными. Стоимость электроэнергии будет расти!
Домашние, автономные электростанции ЯНМАР и FG WILSON, потребляют для производства 1 кВт электричества порядка 0,23–0,35 м3/час газового топлива. При этом потребитель бесплатно получает 1,5 кВт тепловой энергии.
В ценах на природный газ 2011 года из одного кубического метра газа (стоимостью 3 руб. за 1 м³) автономные электростанции ЯНМАР и FG WILSON, вырабатывают 4 кВт электричества и 4–5 кВт тепловой энергии.
Себестоимость 1 кВт электроэнергии полученной от автономных электростанций ЯНМАР и FG WILSON равна 1 рублю, дополнительно к этому потребитель получает около 1,5 кВт бесплатной тепловой энергии.
При автономном энергоснабжении от домов от автономных электростанций ЯНМАР и FG WILSON себестоимость производимой электроэнергии и тепла в 3–4 раза ниже действующих по стране тарифов, и это без учета высокой стоимости подключения к государственным электросетям (60 000 рублей за 1 кВт в Московской области, 2011 год).
Сроки возврата денежных средств потраченных на автономную электростанцию или микроэлектростанцию зависят от объемов потребления тепловой энергии и от равномерности электрических нагрузок. Сроки окупаемости автономных электростанций при эксплуатации в коттеджных поселках составляют 4–8 лет.
Как приручить солнце?
Энергии солнечных лучей вполне хватает, чтобы преобразовывать ее в нужное человеку электричество. В странах Запада таким решением никого не удивишь, у нас подобные установки предпочитают собирать своими руками отдельные умельцы. В результате они получают эффективный автономный источник электроснабжения, который прослужит минимум 40 лет. Подача электричества может прерываться только в связи с погодными условиями и напрямую зависит от количества солнечных дней в году.
Есть две схемы преобразования энергии солнечных лучей:
- Фотоэлементы закрепляются на крыше дома и накапливают энергию, которая без дополнительных манипуляций является постоянным током и может использоваться только после преобразования.
- Поток солнечных лучей собирается при помощи специальных зеркал, концентрируется и пересылается в нужном направлении. Иногда лучи используются для нагревания жидкости, которая вращает паровые турбины теплового двигателя.
Параллельная схема, по которой можно легко осуществить монтаж автономного электроснабжения своими руками, достаточно проста. Понадобятся несколько аккумуляторов (присоединяются по цепочке), зарядное устройство и инвертор. Когда начинается выработка электроэнергии, аккумуляторы получают ее от зарядных устройств, и с помощью инвертора на выходе образуется электричество. Суммарная емкость аккумуляторных батарей зависит от количества электроприборов в доме. Инвертор также нужно выбирать исходя из рассчитанной мощности предполагаемого потребления возобновляемых ресурсов.
Подробные схемы можно найти в специальной литературе или воспользоваться опытом, которым делятся посетители сети. В любом случае при монтаже автономного электроснабжения дома своими руками все-таки желательно иметь навыки работы с электричеством для понимания основных принципов действия системы. В качестве альтернативы можно проконсультироваться со специалистом.
Не сомневаться можно только в одном: при всей существенной стоимости автономные источники выработки энергии окупаются за 3-5 лет, а прослужат гораздо дольше.
