Барбекю своими руками - от простейших до стационарных

Резка и колка кирпича

Для резки кирпича отлично подойдет болгарка с отрезным диском по камню. Во время работы выделяется много пыли, поэтому рекомендуется защищать глаза, органы дыхания защитными очками, маской.

Процесс проходит в такой последовательности:

Разметка кирпича карандашом, линейкой или рулеткой.
Резка (колка) элементов на нужные размеры.
Теска (притачивание) полученных заготовок.

Материал под шаблоны – куски рубероида, пергамента, плотного картона.

Для изготовления шаблонов нестандартных форм нужно подключить смекалку. К примеру, чтобы получить продольную половинку кирпича, достаточно шаблон обычной половинки согнуть вдоль. Так получится снизить количество шаблонов и ускорить процесс резки.

Детали, под которые сделать шаблоны не выйдет (скосы, печные приборы), размечают во время предварительной раскладки насухую.

Делать полный разрез необязательно, хватит надреза, а потом аккуратно расколоть. Но это касается случаев получения деталей простых форм. Для сложных элементов резку заготовки лучше проводить до конца.

Мастера рекомендуют новым диском сначала отрезать сложные части, затем простые, поскольку стандартные детали получится отрезать даже изношенным диском.

Стоит сказать, что отрезанные части имеют гладкую поверхность, колотые – шероховатую, иногда даже с дефектами. Сгладить шероховатости получится:

обработкой шлифовальным диском;
притиркой колотых частей друг о друга;
притеской кирочкой.

Кирпич с колотыми гранями лучше класть к толстому шву.

Подбираемся к комплексу

Летняя кухня с уличной печью или конфорочной плитой – обычное дело в наших краях. Объединяются они в одно с барбекю без каких-либо особых сложностей, только мастеру теперь нужно быть каменщиком-самодельщиком средней квалификации и знать азы печного дела. Порядовка такой печи приведена на рис. Принцип кладки голландский, т.е. без обязательной перевязки швов в рядах. Раствор – глиняный, как вообще для печей, но кирпич обычный красный, не шамотный.

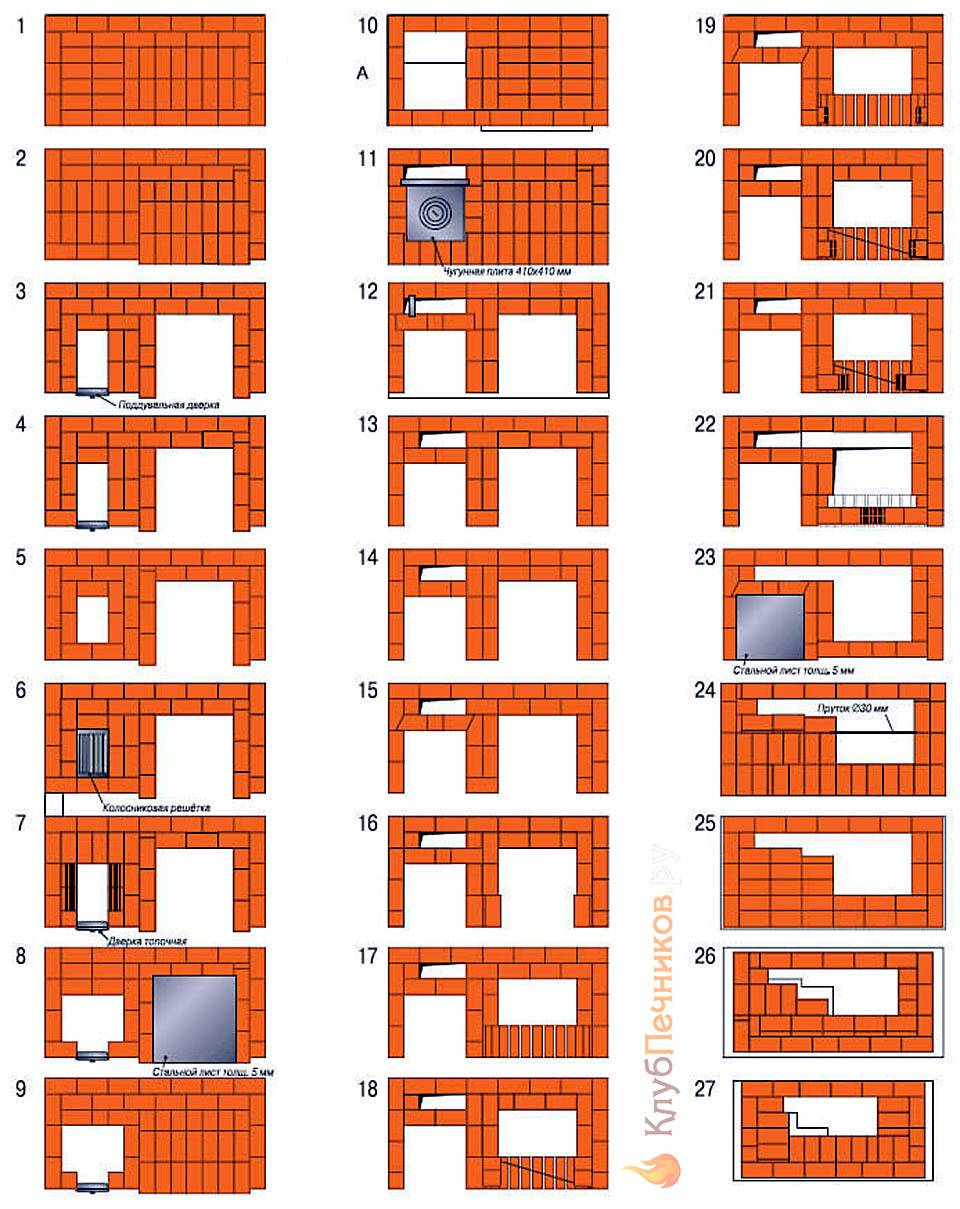

Порядовка печи барбекю с плитой

Кроме того, печь-барбекю с плитой – сооружение довольно-таки тяжелое, обширное, и обеспечить ему равномерную усадку без перекосов и трещин описанный выше упрощенный фундамент уже не может. Фундамент придется делать ленточным армированным, с поперечной связью на стыке между плитой и жаровней. Глубина – 0,5 м плюс 0,25 м на песчано-гравийную подушку. Ширина ленты – 0,7 м, из них 0,1-0,15 придется на выступающую наружу отмостку. Выступ над поверхностью грунта – 0,1 м, т.е. общая высота ленты – 0,6 м.

После застывания бетона и удаления опалубки дерн внутри фундамента снимают и проемы заливают до верха ленты тощим (3-4 части песка на 1 часть глины) глиняно-песчаным раствором с добавкой гравия или отсева до видимой комковатости. Если глина овражная, копаная самостоятельно, без гравия можно обойтись – он-то покупной.

Когда и глина схватится хотя бы сверху (для этого придется ждать около недели), ленту застилают рубероидом в два слоя и начинают кладку. Без гидроизоляции обойтись нельзя: при сезонном пользовании кирпич изнутри отсыреет и пойдет крошиться.

Пошаговая постройка барбекю

Несложный вариант барбекю с легкой крышей

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

Общая схема и первые ряды кладки

Первый ряд выкладывается без проемов, с соблюдением рисунка укладки кирпича.
Со второго по четвертый ряд кладка идет по схеме.
На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.

Так должна выглядеть топка

Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Мангал своими руками

Настоящий пикник на природе чаще всего связан с посиделками у костра и шашлыком. Именно процесс приготовления мяса на углях придает отдыху с друзьями душевности и торжественности момента. Чаще всего в действо вовлечены мужчины, утверждающие, что «шашлык женских рук не терпит». Давайте не будем оспаривать их право на приготовление мяса, пришедшее из самых незапамятных времен.

Рождение в дыму ароматных кусочков представляет собой некое таинство, способное растопить сердце любой неприступной красавицы, а если еще и мангал сделан своими руками, то шашлык становится самым настоящим кулинарным шедевром.

Нюансы кладки

Керамический полнотелый кирпич марки М-200 Подходящий кирпич – керамический М200. Лучше взять специальный печной вариант. Шамотный не годится, он конфликтует с влагой. Для уличной версии это неприемлемо.

Вид состава, нужного для кладки – глиняно-песчаный с небольшим добавлением цемента. Возможен вариант с применением уже готовой печной смеси. Она не должна быть жароустойчивой и содержать шамот. Замешивание происходит строго по инструктажу. Швы в толщину достигают 3-5 мм. В процессе работы нужно постоянно следить за двумя факторами:

вертикальностью стенок,
горизонтальностью кладки.

Их соблюдение обеспечит надёжную работу барбекю и мангала.

Началом каждой нечётной линии является целый кирпич, началом чётно линии – половинчатый его вариант.

В шестой и десятой линии кирпичи располагаются боком, позиционируются поперёк главной кладки. В этих же линиях задняя стенка состоит из кирпичей, также поставленных боком. Их должно быть две линии. Идёт перевязка, смещаются швы.

Если вам нужно сделать место для шампуров, на задней стенке позиция кирпича получается аналогичной (боком). В участке для шампуров делается выступ. Впереди устраивается опора – профильная металлическая труба (подходящий вариант для мангалов). Она вырезана под параметр участка и имеет небольшое сечение. В ней создаются выемки для шампуров.

С седьмой линии кладка идёт лишь на половине – это обустройство жарочного отдела. Он получается шире. С левой стороны базируется столик, как раз рядом с печкой. Если вам нужен столик с противоположной стороны, произведите зеркальное отображение данной порядовки.

Как известно, кирпичный монолит притягивает влагу из фундамента. Поэтому начальную линию нужно основательно изолировать от влаги. Можно применить рубероид или гидроизол. Нужно 2 слоя. Можно устроить гидрозащиту между первой и второй линией.

После кладки конструкция отдыхает 1-2 дня, если погода тёплая, если прохладная – 3-5 дней. Потом можно сделать тестовый запуск.

Для защиты конструкции от осадков можно сделать какой-нибудь навес. Также всё ваше сооружение рекомендуется покрыть лаком КО-85 или другим подобным средством для снижения гигроскопичности.

Разновидности

Мангалы из металла могут быть разными. Они могут быть мобильными и стационарными. На загородных участках чаще встречается последний вариант. К таким конструкциям часто приделывают прочное основание из кирпичей, кованые элементы.

Переносные изделия хороши тем, что весят немного и являются не слишком большими для транспортировки. Однако качественность и долговечность у них не настолько хороша. Они изготавливаются из тонкой стали, поэтому намного скорее прогорают.

Жаровни также можно классифицировать по следующим признакам:

Форма (прямоугольные, бочки, баллоны и прочее);
Габариты (зависит от числа шампуров, способных поместиться на мангале);
Функциональность (защита угля, емкость для головешек, крышка, специальная подставка для шампуров и прочее).

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

мангал;
печь-барбекю;
сочетание мангала и печи-барбекю;
сочетание мангала, печи-барбекю и гриля;
перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Изготовление стационарной печи

Когда планируется стационарное барбекю, собрать его можно из кирпича. Размеры такого сооружения зависят от потребности владельцев, финансовых возможностей и имеющихся площадей. О сложенной из кирпича барбекюшнице можно сказать, что она отличается прочностью, надежностью, удобством эксплуатации и красивым внешним видом.

Строительство барбекю осуществляется в таком порядке:

Выбор места. Барбекю целесообразно располагать рядом с зоной отдыха. В то же время следует удалить печь от жилого дома, чтобы не задыхаться от дыма и не создавать рисков возгорания дома. Не следует размещать барбекюшницу под большими деревьями, т.к. крона их может пострадать от дыма и жара.
Сооружение фундамента. Большая печь-барбекю из кирпича требует надежного основания, т.к. имеет приличную массу. Фундамент может быть ленточным или из плит. Монолитное основание надежнее. Для изготовления такой опорной плиты роется котлован, превышающий размер печи на 10-15 см во всех направлениях. Глубина составляет порядка 40-45 см. Дно ямы засыпается песком и щебнем для формирования подушки. Толщина слоя — 10-12 см. На подушку укладывается армирующая сетка из стальных стержней диаметром 8-12 мм. Основание заливается бетоном толщиной 22-26 см.
Формирование цоколя. Поверх бетонного основания монтируется опалубка с таким расчетом, чтобы она выходила выше уровня земли на 12-15 см. На поверхность укладывается армирующая решетка с ячейкой 10х10 см. Заливка осуществляется цементно-песчаным раствором в соотношении 1:3. Для обеспечения горизонтальности верхней поверхности рекомендуется использовать маяки.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

брусок станет темно-красным при температуре 350 °С;
цвет металла изменится на красный при нагреве до 400 °С;
сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

обычный песчано-цементный, предназначенный для кладки стен;
состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

Место расположения

Для определения места расположения необходимо знать некоторые правила:

Учитывая правила пожарной безопасности, барбекю из кирпича можно обустроить на террасе или в беседке.
Не устраивайте барбекю возле дома или в качестве пристройки, и категорически не возле гаражей и хозпостроек, это не пожаробезопасно.
По правилам гигиены и удобства не размещайте барбекю возле уличных туалетов и сливных ям.
Место для расположения барбекю должно быть хорошо проветриваемым.
Не располагайте барбекю около деревьев и прочей растительности, во избежание возгорания или нанесения вреда растениям.
Размещая барбекю в беседке, расположите печь так, чтобы её труба не была близка к стропилам кровли, оптимально она должна размещаться по центру.
Обязательно предусмотрите наличие дорожек для прохода к барбекю и вокруг него для удобства при случае непогоды.
Обеспечьте зону барбекю водоснабжением и электричеством. Но это не обязательно.
Декор зоны барбекю должен вписываться в общий дизайн участка.

Для быстрого и качественного строительства зоны барбекю можно прибегнуть к помощи высококвалифицированных специалистов, но это удовольствие не дешевое.

А можно, имея золотые руки и огромное желание построить барбекю своими руками. Дерзайте и у вас всё получится!

Мангал из кирпича: особенности и виды конструкций

Для приготовления шашлыка обычно используются мангалы, изготовленные из металла. Однако внезапно начавшийся дождь и ветер могут стать источником проблем для отдыха. В таких случаях гораздо удобнее использовать шашлычницу из кирпича или мангал, расположенный под навесом.

Для того чтобы начать самостоятельное строительство кирпичного мангала, необходимо выбрать «правильное» место

Что представляет собой мангал из кирпича: фото и устройство

Мангал, изготовленный из кирпича, представляет собой стационарно расположенное сооружение. При этом изделие может иметь различные габариты, дизайн и дополнительное оснащение. В сети можно увидеть на фото кирпичные мангалы с простейшим устройством, состоящие всего из нескольких рядов кирпича и жаровни, а также более сложные варианты конструкций.

Мангалы со сложной конфигурацией имеют вид массивной постройки. Встречаются даже целые комплексы строений универсального назначения. Несмотря на различия в дизайне, большинство изображенных на фото уличных печей и мангалов из кирпича имеет похожую раскладку и структуру.

Такие конструкции состоят из следующих элементов:

цоколя;
фундаментного основания;
нижних боковых стенок;
жаровни;
верхних боковых стенок;
дымоходной трубы.

Удобный мангал из кирпича с крышей и дополнительным столиком

Чтобы повысить комфорт эксплуатации и расширить возможности мангала, его дополняют пристройками в виде:

печи;
коптильни;
мойки;
столешницы для удобной нарезки продуктов;
казана;
ниши, предназначенной для хранения посуды.

Для изготовления печи-мангала своими руками следует использовать кирпич с огнеупорными свойствами, например, шамотный. Этот материал имеет желтовато-песочный оттенок, а также хорошо выраженную зернистую структуру. Блоки из шамота проявляют устойчивость не только к огню, но и к воздействиям химического характера, в частности, они не подвержены влиянию золы и сажи.

Кирпичный мангал возможен в различных вариациях

Преимущества и особенности кирпичных мангалов

От традиционных печей мангалы из кирпича отличаются в первую очередь своим назначением. Эти конструкции призваны создавать комфортные условия для приготовления пищи на открытом воздухе. Они довольно просты в исполнении и нетребовательны в отношении материалов. Размеры, как и устройство мангала, можно подобрать произвольно с учетом собственных потребностей и пожеланий.

Простую уличную печь и мангал из кирпича может соорудить на своем участке каждый владелец, чего нельзя сказать о конструкциях, которые устанавливаются в доме. Благодаря всем этим особенностям, а также наличию фундамента, работы по кладке значительно упрощаются.

Преимущества мангалов-барбекю из кирпича:

универсальность – конструкции подходят для приготовления любых продуктов и блюд на их основе;
наличие большой жаровни – благодаря этому жар внутри конструкции распределяется равномерно, в результате прожарка получается идеальной;
в конструкции предусмотрено достаточное количество места для использования шампуров для шашлыка и решетки;

Главным преимуществом кирпичного мангала, является высокая теплоемкость, данный материал в отличии от металла, очень хорошо сохраняет жар

сложные конструкции оснащены дымосборником, по причине чего эксплуатация мангала становится более комфортной;
высокая надежность и долговечность;
не требуется специальный уход;
возможность оснастить конструкцию дополнительными возможностями, установив коптильню или казан.

Недостатков не так много, но они все же присутствуют. Во-первых, конструкция стационарна, поэтому ее нельзя будет перенести на другое место в случае необходимости. Во-вторых, конструкции открытого типа не позволяют готовить пищу во время дождя. Исключением являются мангалы из кирпича в беседке или под навесом.

Финишная отделка изделий из металла

После окончания работы, металлический мангал надо очистить от ржавчины при помощи металлической щетки, которую насаживают на дрель или болгарку. Сварные соединения зачищают наждачным кругом угловой шлифмашины.

Далее наружные поверхности мангала обезжиривают и красят термостойкими красками и лаками. Украшения в виде листьев и завитков можно облагородить патиной, придав им вид старинных изделий. Внутреннюю часть изделий красить не надо. Также не надо очищать эту сторону и от нагара, появляющегося во время эксплуатации устройства. Считается, что он положительно влияет на качество приготовленных продуктов.

Но в чем же различия мангала, гриля и барбекю?

Мангал – это простое сооружение из металла или кирпича, куда помещают угли, а сверху располагают шампура или решетку для продуктов.

Гриль – сооружение в основном из металла с закрывающимся верхом. Принцип приготовления продуктов тот же, что и на мангале, только при закрытой крышке. Для выхода дыма гриль оснащают трубой.

Возможно устройство не в виде очага, а виде бортика вокруг решетки для продуктов, который не сразу пропускает жар по сторонам. Разновидности жаровни представлены на фото барбекю.

Как видно, все эти приспособления очень схожи, и их можно легко преобразовать друг в друга.

Дымоход

Только после полного затвердения смеси для стенок топки, начинаются работы над дымоходом, на том же составе и кирпичах.

Дымоходная труба весьма массивна. Потому, до того, как браться за работу над этой системой, спереди, поперек проема устанавливаются уголки из стали, с сечением не менее 5 на 5 см. Образец:

Дымоход должен быть длиной не меньше, по крайней мере, середины одной из стенок, потому что на него идет половина веса трубы.

Колпак (вытяжка) — уловитель дыма, представляет собой усеченный конус, потому начальная кирпичная линия идет по всей длине топки. Каждая последующая линия продолжает идти по окружности, с очень небольшим сдвигом к центру печи, делая неполный конус. В середине он завершится выходом дымового туннеля. Сечение получившегося отверстия примерно 15 на 15 см.

Труба мангала складывается из нескольких рядов кирпичей. От топливной камеры ее минимальная высота около 2-3 метров, что обеспечивает отличную естественную тягу. В дополнении она может регулироваться с помощью специальной заслонки, располагающейся в 175-185 см над землей.

На верхушку дымохода устанавливается оборонительный дефлектор. Он необходим для защиты от осадков, непогоды и ветра. Можно приобрести нержавеющую стальную огнестойкую трубу или вытяжной колпак (зонт), для облегчения работы с дымоходом.

Способ подачи воды необходимо продумать заранее, еще на стадии закладки фундамента, это облегчит вывод трубы через основу. Поскольку трубы можно скрыть, то внешний вид мангала испорчен не будет.

Для отдыха с удобством летом в темное время суток около печи можно сделать освещение. Подробнее здесь.

Созданный своими руками мангал из кирпича отлично украсится коваными завитушками. Также можно красиво декорировать поверхность, выложив рисунок или абстрактный узор из остатков камня – тут ваша фантазия сама подскажет наиболее удачные, близкие сердцу варианты. Тихий летний вечер, пляска теней от огня, аромат шашлыка, тихий говор и смех гостей, приглушенный свет – что может быть романтичнее?

Фото удачных идей для мангалов:

Конечно, чем больше конструкция, тем сложнее ее строительство. Особенно, если вы панируете выполнить все своими руками. Тем не менее, построив целиком простой вариант, вы также приобретете отличный опыт. Вероятно, со временем вы сможете создать более интересные, сложные модели.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из
целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере
используется шамотный кирпич разрезанный напополам

Кладка барбекю – порядовка – первый и второй ряд

3-й ряд

Кладка барбекю – порядовка – третий ряд

4-й ряд

Кладка барбекю – порядовка – четвертый ряд

5-й ряд

Кладка барбекю – порядовка – пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю – седьмой ряд

8-й ряд

Порядовка барбекю – восьмой ряд

9-й ряд

Порядовка барбекю – девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по
которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся
доски для изготовления кружала длиной 71 см. Существуют формулы для расчета
радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям
оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка
окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача
таким образом имитировать продолжение оси). В результате имеем 3 точки.
Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем
кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки
соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится
разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце
вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с
клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по
высоте.

Разметка высоты кирпичей

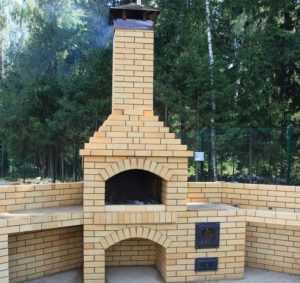

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка
выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю – внешняя верстка (укладка контура)

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю – столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема
перевязки, это применимо только для пристенных барбекю, для отдельностоящих
делается более сложная)

Порядовка барбекю – первый ряд топки

Установка поддона

Порядовка барбекю – поддон

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю – 14-й ряд

15-й ряд

Порядовка барбекю – 15-й ряд

16-й ряд

Порядовка барбекю – 16-й ряд

На этом этапе делаются пропилы, которые будут служить
направляющими для рамки. Рамка будет использоваться для укладки сетки или
шампуров.

17-й ряд

Кладка барбекю из кирпича – 17-й ряд

18-й ряд

Кладка барбекю из кирпича – 18-й ряд

19-й ряд

Кладка барбекю из кирпича – 19-й ряд

20-й ряд

Кладка барбекю из кирпича – 20-й ряд

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника,
тем не менее, при желании можно достичь аналогичного результат. Надеемся, это
руководство поможет вам построить барбекю из кирпича, не прибегая к наемному
труду.

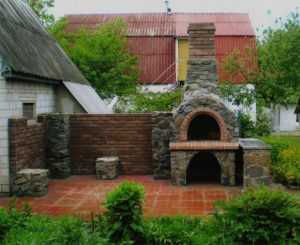

Печь из кирпича с мангалом

Когда заходит речь о мангале, многие из нас представляют металлический ящик, оборудованный по бокам отверстиями. Так выглядит классическая переносная жаровня. Подобное устройство незаменимо при вылазках на лоно природы, а вот в условиях дачи можно построить и успешно эксплуатировать более основательную конструкцию. Это может быть кирпичная печь с вмонтированным в нее мангалом.

Подобное устройство от своего простейшего переносного аналога отличается гораздо большими возможностями. Крытая конструкция защищена от проникновения пыли во время приготовления шашлыка, а труба для отвода дыма не заставит повара искать средство спасения от удушливого газа.

Конструкция кирпичной печи-мангала может быть дополнена варочной плитой, коптильной и духовой камерами. В подобный агрегат получится также вмонтировать небольшую емкость для подогрева воды.

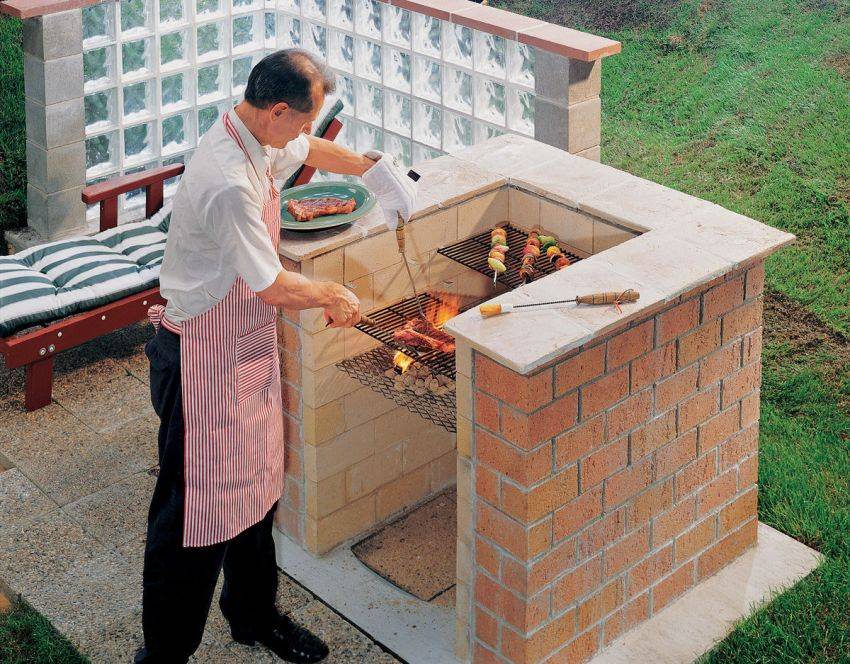

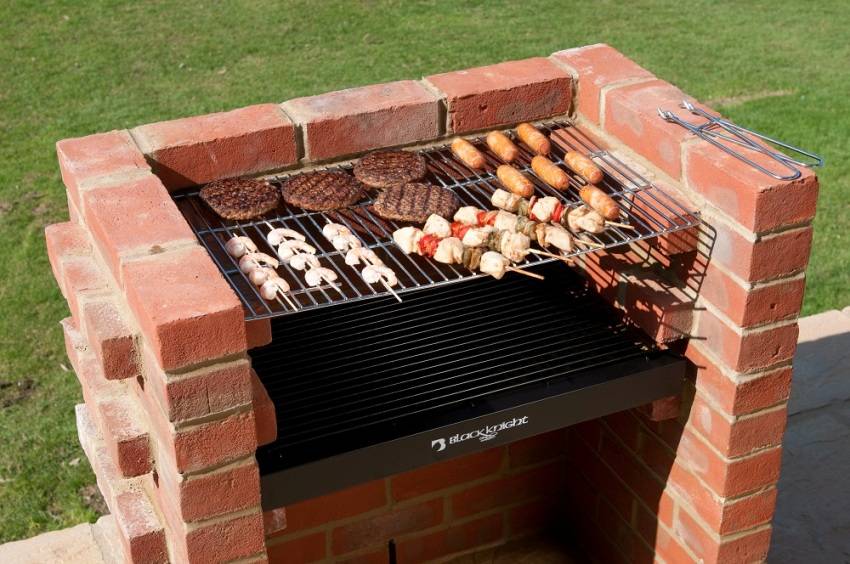

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Барбекю своими руками: делаем барбекю из кирпича или металла, пошаговая инструкция с фото
