Чертежи каркасных домов: готовые проекты, пошаговая инструкция для собственного чертежа

Самый простой чертеж для строительства

Даже такое простое сооружение, как пристройка к дому или веранда, сложно сделать без чертежа. Конечно, для таких конструкций не потребуется специального образования или сложного расчета. Достаточно выполнить рисунок с точными размерами основных конструкций. Рассмотрим простой чертеж каркасной веранды.

Здесь мы видим прекрасный детальный чертеж с пояснениями. Вынесено обозначение каждого элемента, указаны габаритные размеры между несущими элементами каркаса, указан шаг столбчатого фундамента. Недостаток этого чертежа – отсутствие размеров в вертикальной плоскости: высота балок, длина стропил, высота столбов фундамента на уровне грунта, высота ограждения. Такие размеры достаточно сложно уместить в так называемой 3D модели.

А как вам такой чертеж? Представьте, что для каждой стены и пола сделан чертеж с указанием всех размеров. Насколько это упрощает задачу! А если чертеж снабжен спецификацией, где указаны размеры всех необходимых брусьев? Вы можете подготовить все необходимые элементы, провести их обработку антисептиками и приступать к монтажу с готовыми деталями. А это всего лишь небольшая веранда. Представьте, сколько элементов имеет каркасный дом, и как сложно их учесть, не говоря уже о коммуникациях.

Утепление дома

Схема утепления каркасного дома минеральной ватой

Утепление — важный этап строительства, ведь так обеспечивается комфортный микроклимат в доме. В качестве утеплителя применяют:

  • Прессованные маты минеральной ваты. Этот материал очень надёжен и не теряет своих качеств на протяжении всего срока использования, он обеспечивает хороший воздухообмен, ограничивает теплопотери, прост в монтаже.
  • Жёсткие плиты из пенополиуретана. Стоят дешевле минеральной ваты, но существенно уступают ей по качеству, не пропускают воздух, а при монтаже образуют небольшие щели.

Если планируется постоянное проживание в доме, то рекомендуется в качестве утеплителя предпочесть минеральную вату. Укладывать её необходимо следующим образом:

  1. Снаружи натянуть специальную гидроизолирующую плёнку (мембрану).
  2. Изнутри между стоек уложить утеплитель в несколько слоёв.
  3. Поверх положить пароизоляционную плёнку, которая защитит его от влаги изнутри.
  4. Набить обшивочный материал (доска, рейки, OSB).

Индивидуальное и типовое проектирование

Что такое типовой проект? Это готовый проект, в котором выполнена детальная проработка всех конструктивных элементов здания, проведены все необходимые расчеты и изготовлены рабочие чертежи, выполненные в строгом соответствии с ними. На основании конструкторской документации разрабатываются спецификации, с указанием количества материалов. Существуют типовые проекты, которые касаются только отдельных элементов здания, например, фасада или отдельных комнат.

Проект для коттеджа, созданный индивидуально, основывается только на реализованном замысле заказчика. При создании индивидуального проекта разработчик занимается обследованием местности, проводит инженерные изыскания и осуществляет моделирование размещения дома на отведенном участке земли. Надо сразу отметить, что вероятность встретить копию постройки, построенного по такому проекту чрезвычайно низка.

Моделирование участка

Интерьеры

Каркасные дома не в последнюю очередь выбирают с целью экономии на строительстве. Поэтому наибольшей популярностью пользуются стили интерьера, не требующие дорогостоящих материалов для отделки и обустройства.

На пике популярности:

  • скандинавский;
  • шведский;
  • классика североамериканских интерьеров;
  • уютный дизайн охотничьих шале;
  • минимализм;
  • лофт.

Каркасный дом в скандинавском и шведском стилях характеризуется окрашенными белыми стенами, темным полом из натурального дерева и балками на потолке. Интерьеру присущ минимализм и максимально функциональная простая мебель.

Североамериканскому стилю интерьера также свойственен минимализм, но он немного отличается в видах отделки и мебели. Здесь используется меньше натурального дерева, полы зачастую застилаются линолеумом, а мебель ориентирована на создание максимально комфортной и уютной обстановки.

В России очень востребован классический стиль и это вызвано по большей части привычкой, которую человек неосознанно распространяет и на дом.

Особенности сметы

Точная смета важна тем, что позволяет предвидеть все финансовые расходы при постройке дома.

Во время работы могут производиться изменения, связанные с корректировкой плана, но общие цифры стоимости работ вряд ли существенно изменятся.

При составлении сметы нужно учитывать все возможные варианты выбора поставщиков строительных материалов, но при этом, стоит учитывать разное качество при разных ценах на товар.

Особенно это касается деревянных материалов, так как узнать содержание влаги внутри и то, каким образом проводилась сушка древесины, достаточно трудно (без специальных приборов), поэтому лучше работать с проверенными продавцами.

Если работы производятся не самостоятельно, а с привлечением строительных бригад, следует обговорить все тонкости оплаты до начала строительства, чтобы избежать возможных трудностей (спорных моментов) во время расчетов с исполнителями.

Приобретение стройматериалов и оплата дополнительных строительных работ (например, оплата работы спецтехники) должны производиться заказчиком во время приема товара или работ (по их завершении). Следует учитывать, что некоторые подрядчики требуют оплату по часам, а некоторые – по факту выполнения определенного объема работ.

Лучший утеплитель

Утеплители для каркасных домов могут подразделяться на два типа. К первому типу относят любые материалы, которые имеют естественное происхождение – опил, торф. Синтетическая группа утеплителей включает пенопласт, минеральную вату. Использовать органические утеплители нецелесообразно, они не только не обеспечивают должную теплоизоляцию помещения, но и влагоемки и горючи.

Лучший утеплитель для каркасного дома – эковата. Материал на 80% состоит из целлюлозы, которая абсолютно безопасна для человека. Утеплитель отличается длительным сроком эксплуатации, он огнеустойчив, обладает хорошими тепловыми и звуковыми изоляционными характеристиками, хорошо заполняет все щели, не разрушается под воздействием климатических условий. Недостаток – нанесение возможно только с помощью специального инструмента.

Нанесение эковаты на стены.

В каркасных конструкциях часто используют минеральную вату. Она отличается звуко- и теплоизолирующими свойствами. Имеет ряд недостатков, главный – формальдегиды в составе, которые неблагоприятно воздействуют на человеческий организм.

На современном рынке представлено множество утеплителей, все они обладают своими достоинствами и недостатками, поэтому в вопросе «чем лучше утеплить каркасный дом?» надо руководствоваться своими потребностями и финансовыми возможностями.

Стоимость проектирования

Стоимость эксклюзивного проекта дома с совокупной площадью внутренних помещений (отапливаемой площадью) составит 600 руб./кв. м.

В зависимости от сложности конструкции, размеров строения и прочих факторов, мы используем понижающие или повышающие коэффициенты. Нами оцениваются не метры квадратные, а время, потраченное на проектирование, и степень сложности работ. Соответственно, цена проекта в каждом отдельном случае определяется индивидуально.

Эксклюзивная проектная разработка не будет иметь стоимость в 10 ‒ 15 тыс. руб., как те, что предлагаются на просторах интернета и являются типовыми. Поскольку индивидуальное проектирование будет выполнено именно для вас и не станет предложением, реализуемым в сотый раз.

Одноэтажный каркасный дом: строительство своими руками

В индивидуальном строительстве доля каркасных домов относительно невелика. Тем не менее, эта технология хорошо знакома населению по опыту советского дачного строительства. Работы обычно выполнялись своими руками зачастую силами самого владельца участка, и каркасные садовые домики занимали доминирующее положение относительно иных способов возведения построек.

 С точки зрения выбора

Сегодняшнее падение интереса к каркасным технологиям можно объяснить неспособностью застройщиков масштабировать прежний опыт садовых кооперативов на строительство полноценного дома круглогодичного проживания. Определённый скепсис создаётся и негативными ассоциациями связанными с применением подручных материалов в условиях дефицита стройматериалов.

Проектировщики не могли опереться на советские наработки по каркасному домостроению ввиду их полного отсутствия, что сдерживало и сдерживает адаптацию технологии к современному российскому рынку жилья усадебного типа.

Эти обстоятельства оказывают сдерживающее воздействие на интерес застройщика к каркасным зданиям. В то же время прежний опыт и уверенность в способности выполнить значительную часть работы своими руками, побуждает людей к строительству жилья такой конструкции. Сектор каркасного строительства России находится в развитии, опираясь на проверенные заграничные решения и собственный опыт.

Элементы риска при возведении дома собственными силами

Застройщик, решившийся на строительство каркасного дома своими руками, принимает на себя определённые риски. Каркасный дом требует применения определённых конструктивных решений и соответствующих им материалов. От способности застройщика самостоятельно находить решение этих проблем, зависит успех начинания.

Наименее сложным с точки зрения конструкций и узлов, является одноэтажный каркасный дом. Цена ошибок или нарушения технологии в этом случае будет минимальной, а возможности к исправлению – наибольшими. Одноэтажный дом не нуждается в перекрытии, способном нести большую нагрузку и не имеет второго уровня, что снижает парусность, упрощая придание жёсткости конструкции.

С чего начать?

Начинать нужно с проекта, для каркасного дома он важнее, чем для любого иного. Лучше всего заказать проект у специалистов, умеющих разрабатывать такие здания и имеющих соответствующий опыт. Они смогут адаптировать проверенные решения под доступную упрощённую технологию строительства своими руками, не жертвуя при этом прочностью и жёсткостью сооружения.

Можно попробовать найти подходящий проект в готовом виде в интернете, но едва ли он будет полон и соответствовать специфическим запросам заказчика. Технология и узлы, применённые в абстрактном проекте, могут оказаться слишком сложными при выполнении своими руками в условиях частной стройки. Несмотря на традиционное маниакальное стремление сэкономить именно на проектных работах, самое умное что можно сделать до начала работ на объекте – это заказать и изготовить хороший, детализованный проект, соответствующий вашим условиям и возможностям.

В нём должны быть отражены:

Рабочая часть

Кроме того, проект дома имеет так называемую рабочую и эскизную части. Рабочая часть каркасного дома состоит из трёх разделов:

  • Архитектурного.
  • Конструктивного.
  • Инженерно-технического.

В инженерно-техническом разделе даётся информация об обустройстве инженерных сетей и коммуникаций – схемы разводки, выбор оборудования.

Расположение инженерных сетей.

В конструктивном разделе содержится спецификация строительных материалов и перечень работ. А также планы фундамента, перекрытий, кровли, разрезы стен. При этом хороший проект каркасного строительства адаптирован для типовых материалов из строймагазина и для выполнения работ непрофессионалами.

На заметку
В типовых готовых проектах фундамент не привязан к определённой местности или участку. В качестве адаптации к определённым условиям строительства проект может быть уточнён, «адаптирован». Для этого проводят рекогносцировку местности, определяют уровень грунтовых вод, рельеф, состав почвы и вносят корректировку в готовый типовой документ.

Архитектурный раздел представляет наиболее обширную часть. Он содержит:

  • План участка.
  • Эскиз и описание фасада будущего каркасного дома с указанием его размеров.
  • Планы этажей и помещений с указанием их размеров и площади.
  • Обозначение расположений проёмов, стен, перегородок, лестниц и др.

Двухэтажный дом в разрезе.

Подготовить и рассчитать комплект проектных документов может только лицо, которое имеет разрешение на подобные работы. Это может быть индивидуальный предприниматель или строительная организация. Лицо или организация, которая готовила проект, несёт ответственность за его качество и соответствие нормам.

Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

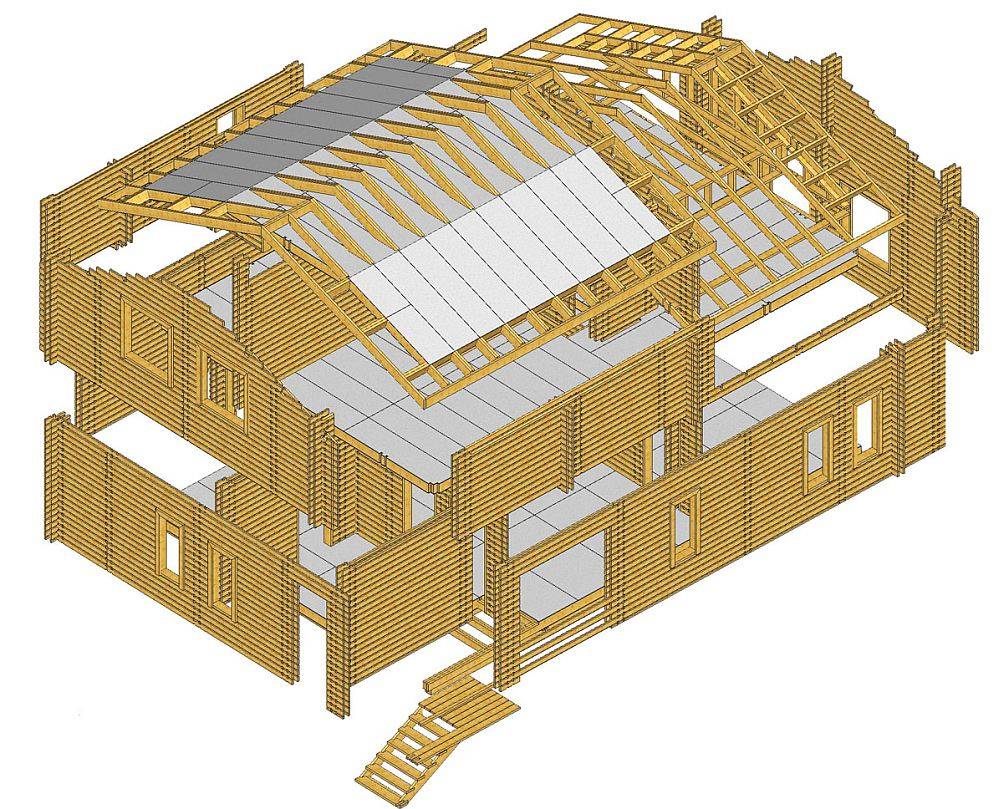

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

  • крепления обвязок;
  • места врезки укосин;
  • силовые элементы дверных и оконных проемов;
  • узлы перекрытий;
  • каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева». Для фиксации стоек устанавливают укосины

При установке вертикальных стоек обязательно проверяют значения углов

Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

  • двускатная;
  • вальмовая;
  • мансардная.

Популярные кровельные материалы:

  • асбоцементный шифер;
  • листовая сталь;
  • металлочерепица;
  • ондулин (битумный шифер).

Чертежи каркасных домов

Чертеж каркасного дома – не просто официальная бумага для получения разрешения на выполнение строительных работ. Это важный документ, который является залогом того, что построенный дом в полной мере будет соответствовать нормам и адаптирован под климатические условия.

Что включает чертеж

Все документы, в которых подробно описан процесс сборки и монтажа дома, необходимо оформлять еще на стадии строительства. Кроме того, стоимость будущего каркасного дома подробно описывается в смете. Там же прописывается перечень всех строительных материалов, которые будут использоваться для строительства. Как правило, каждый такой комплект сопровождается изображениями и фотографиями.

Особенности домокомплектов

Некоторые компании предлагают приобрести полный домокомплект для строительства. Такой комплект включает не только основные элементы и чертеж, но и все необходимые пиломатериалы и утеплители (сип-панели). Это дает возможность возвести одноэтажное или двухэтажное строение своими руками в короткий срок.

Преимущества приобретения домокомплекта:

  • заказчик получает на руки полный комплект чертежей и материалов;
  • все чертежи обычно просты и понятны;
  • для того чтобы защитить материалы от осадков, их привозят на участок постепенно;
  • в комплекте можно получить рекомендации по дополнительному утеплению дома;
  • есть проект по устройству крыши;
  • прилагаются схемы и инструкции по созданию вентиляции, электрики, канализации и водоотведения;
  • полная смета предоставляет заказчику возможность определить весь объем затрат на строительство.

Комплект чертежей и документации для строительства каркасного дома

Любой готовый чертеж каркасного дома представляет собой объемный документ, размер которого может достигать 100 страниц. В каждом документе детально прописан план, присутствуют схемы, а также подробные инструкции по сборке и установке каркаса.

Условно вся инструкция подразделяется на основные части, которые делают весь процесс строительства предельно простым и понятным. Изучить такую инструкцию смогут как профессионалы, так и те, кто не имеет серьезного опыта в строительной сфере.

В инструкции присутствуют ответы на все важные вопросы, которые могут возникнуть в процессе возведения каркасного дома. В этом документе есть ответы на вопросы, как обеспечить ветро-, влаго- и парозащиту новому строению. Описаны условия строительства, а также принципы по которым выбирают оконные, дверные и другие конструкции. Кроме того, в документе можно найти рекомендации, касающиеся возведения каркасного дома с мансардой или без.

Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома

начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат.Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение. Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.


Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

Задачи и важность проекта

Разработанные профессионалами проекты каркасных домов позволяют заранее предусмотреть следующие вопросы:

  • каким должно быть сечение балок;
  • как просчитать габариты элементов каркаса;
  • с каким шагом выставить стойки;
  • какую толщину наружных стен выбрать;
  • сколько утеплителя надо для качественного микроклимата и разумных трат за отопление.

Предварительные расчеты в проекте одноэтажного каркасного дома помогут избежать неоправданного “раздувания” бюджета. Поэтому опытные проектировщики не завышают параметры элементов каркаса

И в то же время важно не уменьшать сечение и толщину каркаса, чтобы не получился в результате холодный дом, небезопасный для жильцов из-за значительной восприимчивости к нагрузкам

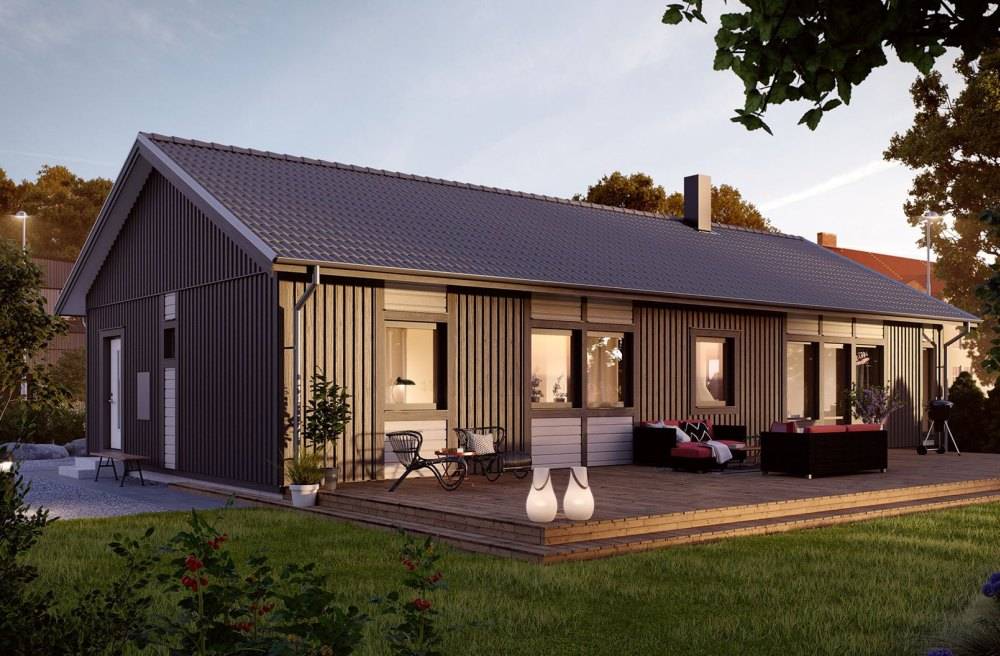

Проекты одноэтажных каркасников с террасой

Если вам нравится идея пить чай на свежем воздухе, организовывать банкеты для веселой компании и собираться на настольные игры, терраса станет превосходным дополнением в проекте одноэтажного каркасного дома.

Терраса представляет собой площадку в виде настила на специальных опорах или другом подготовленном основании. Она может быть открытой (без крыши), частично закрытой или полностью крытой. Для завершенного внешнего вида одноуровневый каркасник с террасой ограничивают ограждением, что также очень правильно для обеспечения безопасности детей.

Одноэтажный каркасный дом с террасой уместен в следующих ситуациях:

  • если вы планируете постройку для круглогодичного проживания в теплых южных регионах;
  • нет недостатка в жилых помещениях, и вы можете себе позволить дополнительное выделение площади под террасу;
  • ваша семья стремится проводить как можно больше времени на природе или на открытом воздухе;
  • гостиная будет располагаться со стороны сада, и через нее планируется вход в дом.

Конфигурацию террасы выбирает сам владелец. Это может быть квадратная, прямоугольная или ромбовидная форма, а также полукруг или другие нестандартные очертания. По материалам в проектах одноэтажных домов по каркасной технологии предусмотрено дерево, поскольку оно смотрится наиболее гармонично. Настил для деревянной террасы делают из террасной доски, основание состоит из продольных лагов, опирающихся на поперечные балки.

На сложном рельефе со склонами высота и частота расположения опорных столбов меняется. Требования к количеству и прочности опор определяются нагрузкой вместе с собственным весом площадки. От этого и будет зависеть в проекте толщина настила и расстояние между лагами. Проекты с террасой должны правильно вписываться в ландшафт, поэтому лучше для их разработки подключать профессионалов.

Почему так важно иметь чертеж дома?

Можно ли начинать строительство дома без проекта? Даже опытные застройщики не возьмутся за работы по монтажу фундамента или возведению стен на готовый фундамент без подробного проекта. В нем уже рассчитаны все нагрузки на основные узлы, предусмотрены соединения между собой несущих конструкций, перегородки, предусмотрены геометрические размеры каркаса под утепление. Без этих параметров невозможно начинать работы. Наверняка вы уже знакомы с каркасной технологией и знаете, что до возведения стен необходимо смонтировать нижнюю обвязку и напольные лаги. Как это сделать, если вам неизвестно расположение перегородок или несущих элементов? Еще сложнее дело обстоит со строительством двухэтажных домов или строений с мансардой. Расчет каркаса в процессе строительства может привести к дефициту необходимых материалов, неточности конструкции, возможно, даже потребуется переделка части каркасной конструкции.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.44%

Дом из кирпича
18.38%

Бревенчатый дом
14.35%

Дом из газобетонных блоков
16.91%

Дом по канадской технологии
11.35%

Дом из оцилиндрованного бревна
3.71%

Монолитный дом
4.03%

Дом из пеноблоков
3.5%

Дом из сип-панелей
3.32%

Проголосовало: 3400

3) Проект вентиляции каркасного дома ОВиК

В этом проекте каркасного дома содержится конструктив и расчет системы вентиляции, описание устройств и работ для монтажа вентиляции. Вы можете найти бесплатный архитектурный проект, но практически невозможно найти рядом проект вентиляции каркасного дома. Странно, не правда ли? Все дело в том, что монтажом, а тем более проектированием вентиляции у нас привыкли заниматься только для общественных зданий. Отсюда запахи, которые не выветриваются, конденсат на окнам и все остальные вытекающие последствия. А зря. Проект вентиляции каркасного дома — обязательная вещь, так как без вентиляции каркасному дома в нашем климате долго не прожить. На улице -25, внутри каркасного дома +25. Если вентиляция не будет отводить пар из каркасного дома наружу, то пар выберется сам, но уже через стены и потолок, заодно разрушив слой утеплителя. Не советую Вам пренебрегать проектом вентиляции каркасного дома. В зависимости от бюджета можно спроектировать и установить подходящую систему, которая прослужит долгие годы.

Зачем нужен проект?

Следует знать, что не стоит даже браться сооружать каркасный дом самостоятельно без плана. Это очень важный документ, который содержит информацию и чертежи дома. Кроме этого, желательно, чтобы проект был составлен с учетом особенностей возведения каркасных домов в данной местности.

Ознакомившись с нижеприведенными вопросами, вы поймете, почему не стоит браться за строительство каркасного дома без плана.

Как подобрать самое оптимальное сечение деревянных брусьев? Каким образом просчитать габариты всех составляющих каркаса? Как правильно вычислить шаг расстановки стоек, чтобы перекрытия выдержали нагрузку? Как правильно определить параметры наружных стен? Как рассчитать требуемое количество утеплителя?

Если неправильно рассчитать (в меньшую сторону) толщину и сечение деревянных балок, то здание может просто-напросто не выдержать нагрузок и со временем упасть. Если же взять толщину с избытком, про запас, то это беспочвенно поднимет цену дома.

Чтобы подобрать самый подходящий план каркасного дома, отвечающего всем требованиям семьи, требуется:

  1. Определить, сколько человек будет в нем проживать;
  2. Определить, сколько этажей вы хотите иметь;

Понять, какой именно проект вас интересует: индивидуальный, или типовой. Если вы выбираете готовый план, можете не волноваться, что какая-либо часть вас не устраивает, – все может подгоняться под клиента. Для самых смелых или необычных желаний, конечно же, подойдет только индивидуальный проект.

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента.

Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый.

Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок.

Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки.

Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье.

Xilinx PlanAhead

Еще один программный продукт для профессионалов или пользователей с опытом по работе в подобного рода софте.

Новичкам освоить трудно, но можно. Программа универсальна, позволяет редактировать каждый отдельный элемент, не изменяя всего плана (принцип модульной работы), а также рассчитать расход используемых при будущем строительстве материалов.

Программа коммерческая.

Планировка каркасного дома может потребовать применения различных онлайн-калькуляторов:

  1. Для расчета различных типов фундамента (количество материала);
  2. Лестниц;
  3. Смесей бетона;
  4. Стропильной системы.
  5. А также многое другое.

Из чего состоит чертеж?

План проекта предусматривает точный рисунок здания с соблюдением определенного масштаба. Как правило, план здания состоит из нескольких рисунков, которые демонстрируют объект с нескольких сторон: с фасада, торца и общий вид сверху. Для многоэтажного дома чертеж может быть более развернутым: отдельные листы для каждого этажа.

По своим функциональным особенностям рисунки делятся на несколько типов:

  1. Чертеж каркаса постройки;
  2. План подведения коммуникаций;
  3. Сборочный чертеж;
  4. Дизайн-документы (особенности интерьера, расстановка освещения и проч.).

Детально рассмотрим каждый из типов.

Основные правила выбора фирмы

Естественно, такой дом можно создать и своими руками, но материалы в любом случае необходимо заказывать в какой-нибудь фирме

Есть банальные вещи, которые нужно сделать: просмотреть все возможные для вашего региона варианты, выбрать несколько наиболее подходящих и ознакомится с отзывами (обращайте внимание на сторонние сайты с отзывами). Компания должна давать гарантию, а их проекты должны соблюдать все официальные требования и разрешения

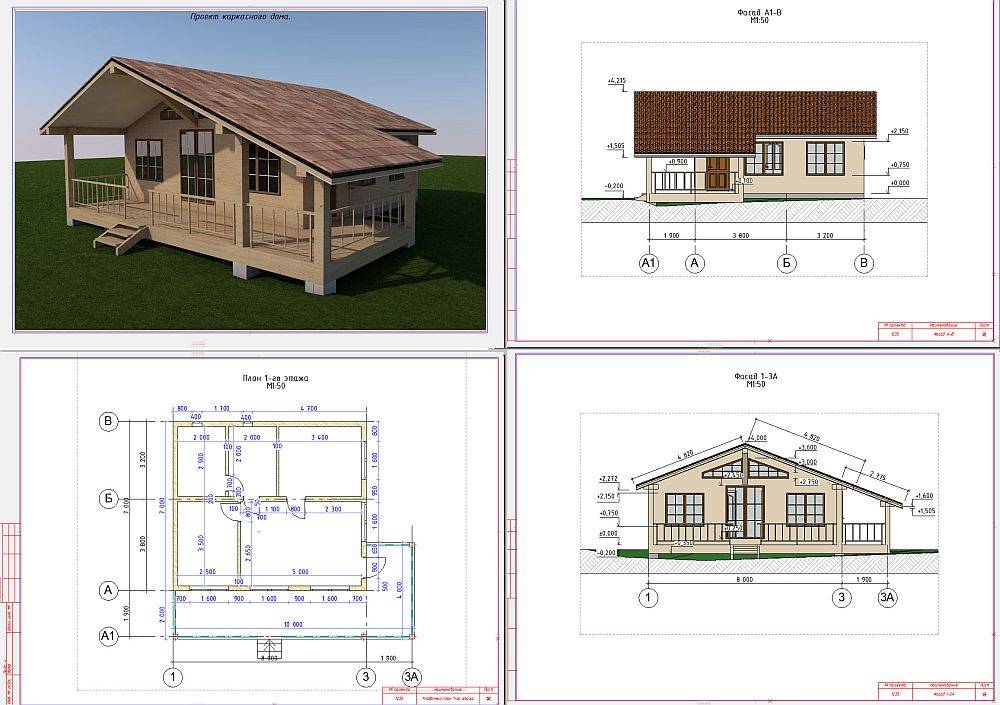

Разумеется, рабочий план должен быть безукоризненным, а также вам необходимо будет официальное разрешение на строительство. К слову, генеральный план должен включать рисованные макеты здания со всех сторон, вид каждого фасада и строение кровли, дверные и оконные отметки, планировку и т. п. Если фирма не предоставляет полный перечень, то стоит подумать о надежности данного выбора.

Также к плану должны прилагаться все рабочие чертежи в порядке сборки, начиная строением фундамента и заканчивая внутренними работами. Это позволит вам контролировать процесс сборки, если вы ее заказали. Если вы решите собирать дом самостоятельно, проекты обязательно снабжаются сводками и советами для лучшего понимания процессов. Особенно если вы не занимались подобным ранее, такие шпаргалки помогут вам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
