Деревянная лестница своими руками: разбираемся в типовых конструкциях на второй этаж

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) — группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

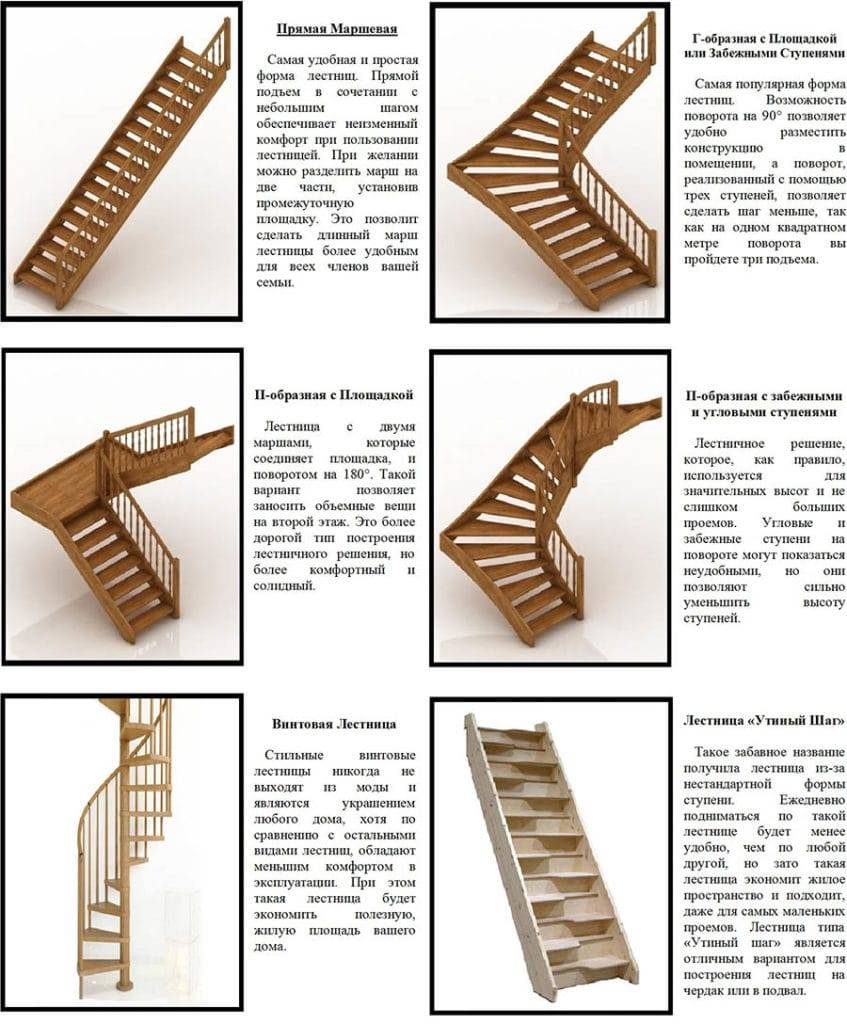

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

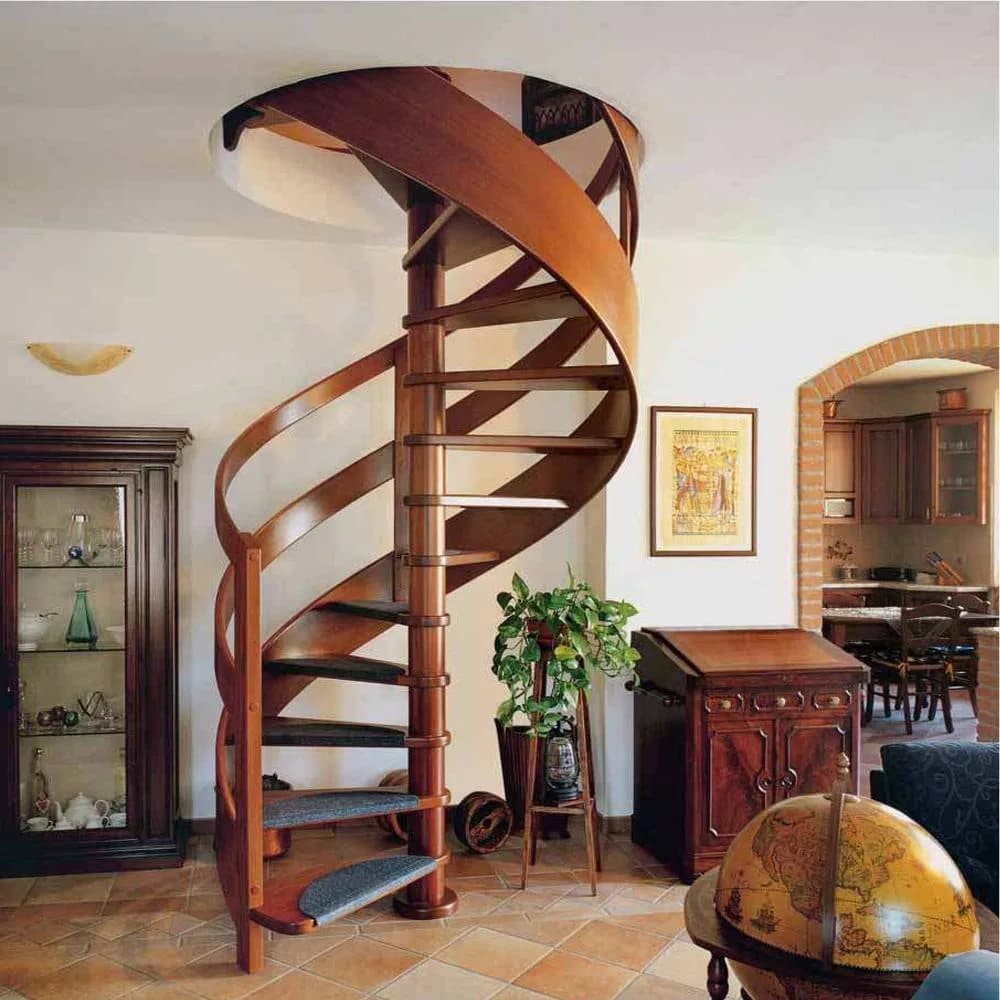

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

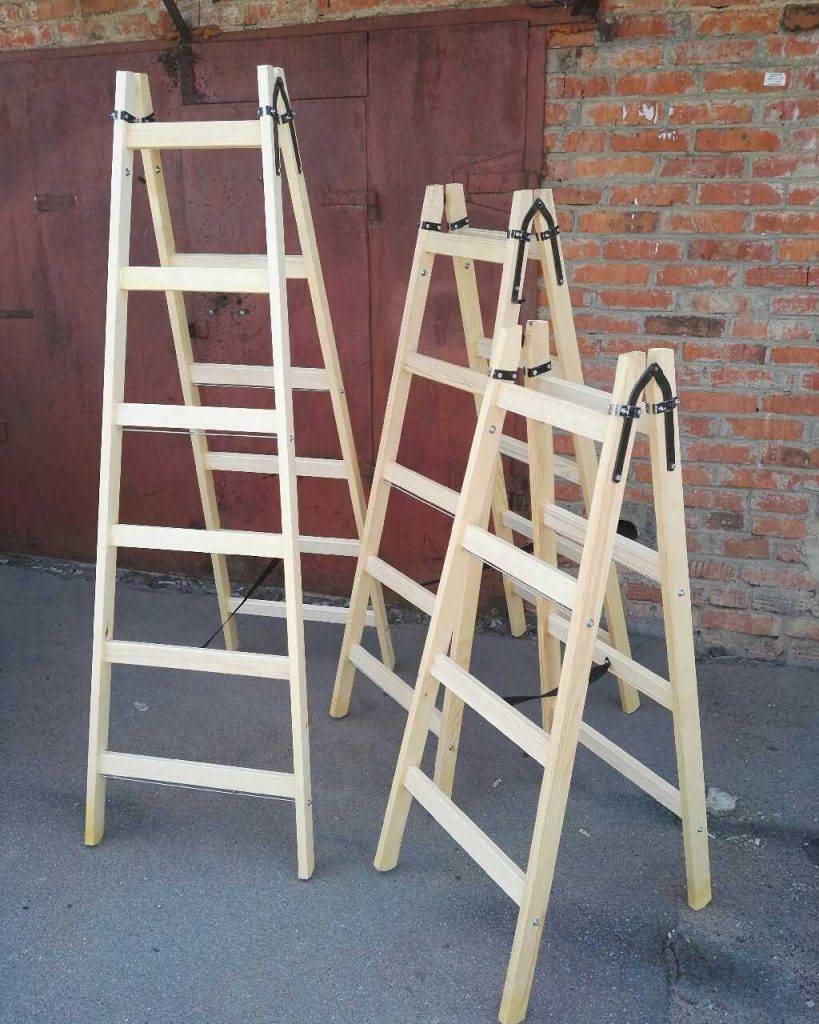

Виды стремянок

Стремянки изготавливают из различных материалов, в т. ч. из дерева

При изготовлении стремянок используют:

  • дерево;
  • металл (железо, сталь);
  • алюминиевые сплавы.

Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.

Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.

Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.

  • простая стремянка из бруса;
  • стул-стремянка;
  • многофункциональная лестница-трансформер.

Простая стремянка из бруса

Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.

1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.

Ступени и перекладины должны быть следующих размеров:

  • 59 см (2 единицы);
  • 54,5 см;
  • 50 см;
  • 45,5 см;
  • 41 см (3 единицы).

На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.

Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.

Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной

При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см

Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.

Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

Стул-стремянка

Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.

Вариант с опрокидывающейся спинкой. Общий вид и чертежи.

При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.

Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.

Многофункциональная лестница-трансформер

Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.

Схема лестницы-трансформера

Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.

Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.

Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.

Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм

(СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

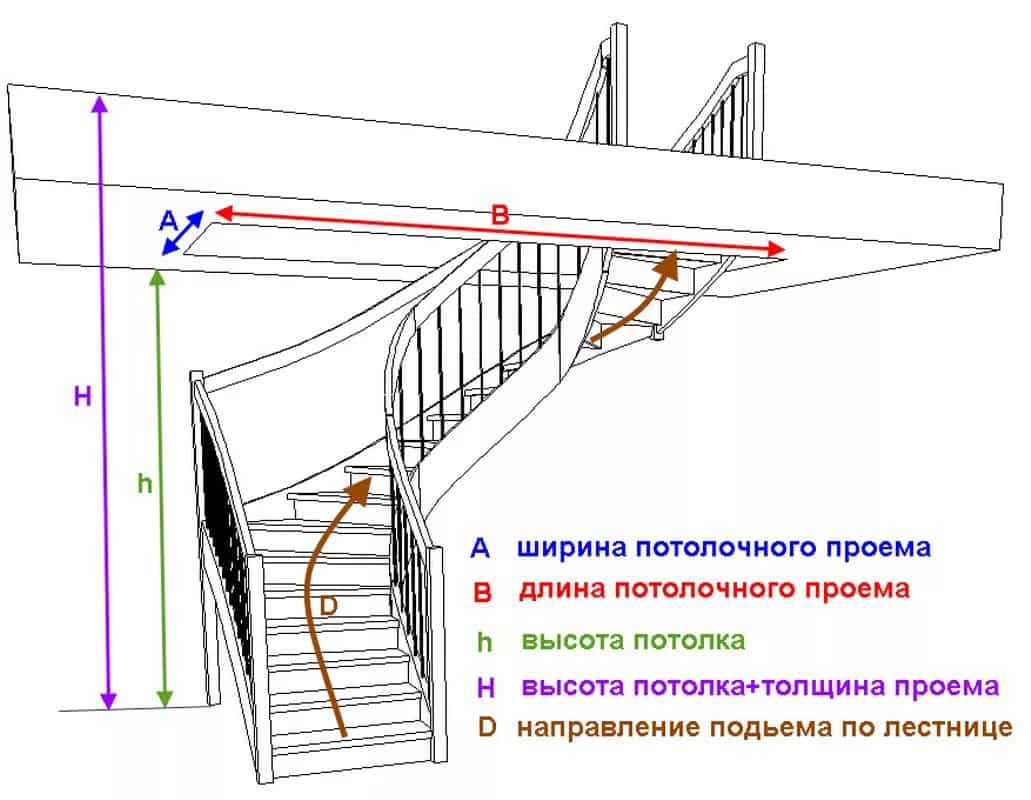

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Прямая лестница из бетона

Если ваш дом достаточно просторный, а межэтажное перекрытиев нем выполнено из бетона, то вы вполне можете построить бетонную лестницу. Как правило, люди зачастую сооружают один из двух вариантов конструкции:

  1. монолитная;
  2. комбинированного типа (здесь только косоур выполнен из бетона).

Заметим, что вариант №2 выглядит куда привлекательнее. Тем не менее, для лестницы из бетона в любом случае требуется опалубка, а также достаточно прочное основание, способное выдержать такой вес.

Сразу хочу сказать, что процесс довольно сложный и лучше пригласить профессионалов из ДНК-Спираль, например, которые изготавливают бетонные лестницы в Москве и области. Чтобы узнать цену работы лестницы бетонной надо просто им позвонить. Контактные данные можно узнать на их сайте DNK-Spiral.ru

Для начала подготовьте все необходимое, в частности:

  • влагостойкую фанеру (можно заменить обрезной доской, обитой ПЭТ пленкой);
  • бетон;
  • прочные брусья 10х10 сантиметров в сечении;
  • саморезы;
  • арматуру или же специальную вязальную проволоку.

Работу начинайте с сооружения опалубки: возьмите фанеру либо доски, сбейте их в соответствии с заранее составленным чертежом, избегая появления трещин и соблюдая требуемый наклон.

Когда опалубка будет готова, установите ее между этажами и зафиксируйте теми же брусками. Затем разложите внутри опалубка пруты арматуры, свяжите их с помощью стальной проволоки. Там, где будут устанавливаться перила, закрепите деревянные пробки, и только после этого залейте весь короб приготовленным бетонным раствором

Важно, чтобы опалубка была заполнена сразу, за один заход, в противном случае монолитность будущей конструкции нарушится

После того как бетон схватится, демонтируйте короб, а сформировавшиеся ступени время от времени увлажняйте водой, иначе их поверхность может растрескаться. Отделку же начинайте только тогда, когда бетон наберет прочность и высохнет окончательно. При строительстве лестницы комбинированного типа косоуры заливаются аналогичным образом, а опалубка должна быть более узкой (что характерно, здесь должен учитываться монтаж ступенек).

Готовую монолитную конструкцию можете отделать камнем, деревом, декоративной плиткой и иными отделочными материалами. Перед тем как приступить непосредственно к облицовке, учтите вес – к примеру, та же плитка окажет гораздо большую нагрузку на фундамент, нежели древесина. Ступеньки к бетонным косоурам можете крепить любые, но особенно привлекательно они будут выглядеть с деревом.

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

https://youtube.com/watch?v=ofZ1whwg_s4

Идеально вписывается в современные интерьерыВоздушная конструкция, тем не менее, надежнаИнтересные эффекты создают сами больцыПоворотные модели тоже могут быть на больцахВ сочетании со стеклом вид необычныйКовка всегда привлекает вниманиеНагрузка в основном переносится на межэтажное перекрытиеБольцевые лестницы — имеют самый «воздушный» вид

Изготовление прямой одномаршевой лестницы на второй этаж

Данное изделие потребует некоторых навыков, которые можно получить при сборке простых конструкций, описанных выше. Лучший план действий по изготовлению деревянной лестницы своими руками – пошаговая инструкция, имеющая несколько ключевых элементов:

Подготовка направляющих опор. Требуется купить две толстые плоские доски для изготовления направляющих и подпилить их на угол величиной не более 45 градусов. Эти доски не должны иметь сучков и иных естественных дефектов, ведь на них будет ложиться ежедневная серьезная весовая нагрузка. Затем нужно подпилить направляющие доски на выступы-косоуры, параллельные поверхности пола, под прямым углом, через одинаковые расстояния. Подбор досок для ступеней и подступенок. Нужно выбрать в магазине несколько досок одинаковой толщины и длины без сучков и других дефектов. Длина их, как написано выше, не должна превышать 70 сантиметров. А толщина должна быть не менее трех сантиметров. Ширина ступенек должна быть немного больше вырезов-косоуров на опорах, ведь к их торцам будут примыкать доски-подступенки, ширина которых будет соответствовать вертикальным вырезам опор. После подготовки можно покрыть их горячей олифой. Подбор двух брусьев-опор для верхней части лестницы. Требуется подобрать достаточно толстые брусья из твердых пород древесины (дуба или граба), которые будут поддерживать верхнюю часть двух направляющих-опор. Высота их должна соответствовать высоте собранной лестницы по составленному чертежу. В своем сечении они могут иметь любую форму – круг или квадрат, так как будут выполнять еще и декоративную роль в обстановке помещения нижнего, первого этажа. Их также желательно пропитать олифой. Подбор брусьев для балясин и перил

Этот этап также имеет немаловажное значение для внешнего вида лестницы, и, конечно же, безопасности всей конструкции в целом. Здесь требуется найти обточенные на токарном станке столбы-опоры, в нижней и верхней частях которых нужно обязательно сделать шипы

Ими они будут крепиться к вырезам-косоурам опор лестницы через примыкающие ступени. Будущие балясины и перила также нужно покрыть олифой. Таким образом, на практике каждый, взявшийся за это дело, поймет, как сделать лестницу из дерева своими руками. Сборка марша лестницы. Этот этап работы выполняется на ровной поверхности и потребует максимальной точности. Первым делом нужно разметить линии-косоуры, к которым будут фиксироваться плоскости ступеней и подступенков. Затем нужно будет положить доски-опоры на стулья или табуретки, после чего можно приступить к подрезке выемок электролобзиком или ручной пилой. Когда это будет выполнено, нужно будет покрыть опоры горячей олифой и прочно прикрепить к полу два бруса, к которым будет крепиться верхняя часть лестницы. Теперь можно прочно прикрепить направляющие к брусьям и к полу при помощи металлических уголков, выполненных из толстого металла. Следующий этап – крепление ступеней и вертикальных досок-подступенков к косоурам при помощи длинных саморезов. Лучшим подспорьем в этом деле, безусловно, станет шуруповерт. Сборка перил и окончательная отделка лестницы начинается с выборки сверлом и стамеской прямоугольных отверстий в торцах направляющих досок-опор и досок-перил под шипы балясин. Аккуратное выполнение этой операции позволит прочно на столярном клее и саморезах зафиксировать вертикальные стойки-балясины. На них останется только «надеть» перила – и конструкция лестницы изготовлена.

Теперь можно покрасить все ее элементы в один или несколько цветов, желательно в три слоя. Аккуратно собранная по расчетам своими руками лестница из дерева станет украшением любого дома – как городского, так и дачного.

Монтаж маршевой деревянной лестницы

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

Развертка лестницы по стене с указанием размеров

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

Разметка косоураВариант изготовления косоура с кобылками

Сборка тетивы со стяжками жесткости

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

Варианты фиксации элементов

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

Крепление косоура к полу

Монтаж составных частей

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Крепление подступенков к косоурам

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

Способы установки ступеней на косоурКрепление ступеней к тетиве

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой. Она служит ориентиром при установке остальных элементов

Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками

Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Схема крепления ограждений

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
