Доборные элементы для кровли и фасада

Вентиляция

При выполнении таких работ необходимо не забыть обеспечить вентиляцию крыши.

Повышенная влажность может привести к порче деталей Это может быть интересно!

Вентиляцию можно обеспечить одним из следующих способов:

Один из наиболее простых способов состоит в том, чтобы оставить небольшой зазор

между сделанной обшивкой и стеной. Для этой цели достаточно. Чтобы ширина щели была равна одному или полутора сантиметрам.

Если применяется вагонка и в некоторых других случаях вместо некоторых досок могут быть встроены вентиляционные решётки

При использовании софитов, может быть использован перфорированный материал

В случае, когда свес обшивают досками, можно обеспечить вентиляцию, сделав щели между досками

. Она в таких случаях обычно составляет один сантиметр.

Для того, чтобы определить, насколько получившаяся вентиляция достаточна, можно использовать следующее правило. Суммарная площадь отверстий должна быть не менее одной пятисотой от всей поверхности крыши, которую необходимо провентилировать.

Также при этом необходимо учитывать, какой кровельный материал был использован для изготовления крыши. Если это черепица, то такая крыша всё-таки немного дышит сама. В некоторых других случаях, например, если покрытие битумное, площадь отверстий для вентиляции желательно увеличить.

Фронтонный свес кровли

Нужно помнить, что отверстия могут привлекать внимание птиц или насекомых. Они должны быть защищены

Против проникновения птиц поможет установка решёток. В щелях лучше использовать сетку, которая защитит не только от насекомых, но и от разнообразного мусора: пыли или сухих листьев.

Как соединять части стропильной системы?

В настоящий момент надежные, но дорогостоящие и сложные методы соединения типа врубки и выреза пазов уступают современным системам кровельных крепежей. Перфорированные пластины, уголки и крепежи сложной формы из оцинкованного металла позволяют сэкономить на сечении пиломатериалов и надежно соединяют все узлы скатной кровли.

С мауэрлатом

Мауэрлат считается обязательным элементом при необходимости перераспределения распорной и весовой нагрузки на несущие стены из блоков, кирпича или панельных элементов.

При выборе способа стыковки учитывается потребность в максимальной целостности опорного бруса (пазы могут делаться в стропильных элементах, с забором до 1/3 сечения, но не в мауэрлате) и минимизации влияния усадки и усушки каркаса из пиломатериалов (соединения делаются максимально жесткими и неподвижными).

Оптимальные результаты при этом достигаются при предварительном зарубе или запиле части стропильной ноги по шаблону с последующим закреплением узла пластинами, уголками, скобами и болтами. В системах с накосными стропилами ноги часто усиливаются опорными брусками.

В деревянных домах функции мауэрлата успешно выполняет верхний венец сруба. В этом случае (и аналогичных, с высокими рисками усадки стен под мауэрлатом) соединение рекомендуют делать скользящим, т.е. частично подвижным. Такое исполнение возможно при выполнении двух условий:

• Использовании скользящих крепежей («салазки» или «ползуны»).
• Максимально жестком и надежном соединении стропил в коньковой части.

Альтернативой таким креплениям служит прочная проволока.

Легкие кровли на каркасных домах могут и вовсе крепиться без мауэрлата, непосредственно к балкам перекрытий. Надежность соединения обеспечивают сквозные болты, хомуты, анкеры или металлические пластины.

С коньковым прогоном

Соединение стропильных ног коньковым прогоном в верхней зоне встречается в двускатных конструкциях с наслонными системами и их производных – многоскатных и щипцовых крышах. Коньковый брус в таких каркасах по сути является «хребтом» скатной крыши и повергается колоссальным нагрузкам, экономия на его сечении или надежности узла крепления не допускается.

Края коньков опираются на стены фронтона или крайние опорные стойки, элемент монтируется строго по оси крыши. Способы его соединения со стропилами бывают разные, включая:

• Соединение предварительно подрезанных по бокам и снизу элементов встык, с прихваткой стропил между собой бруском или металлической пластинкой и креплением их к коньку уголками (по 4 шт. на каждый узел, 2 – по обеим сторонам ног).
• Использование специальных крепежных элементов охватывающих верхнюю часть стропил и сам конек. Такие крепежи изготавливаются из перфорированного металла и снижают нагрузку на узел.
• Монтаж стропил с прямыми краями с помощью замковых крепежей из пластин и болтов. Такое соединение узла оптимально при жесткой привязке стропил к нижней части и свободной – в верхней.
• Крепление уголками и гвоздями на балку, без прихватывания подрезанных и плотно стыкующихся стропил между собой.

Монтаж висячих стропилин

В системах без горизонтального конькового прогона стропила опираются друг на друга и соединяются:

• Встык после подрезки под углом, с усилением узла деревянными или металлическими накладками.
• Системой «шип-паз» (способ подходит только для опытных плотников).
• Выемками вполдерева, после подреза половины ширины стропилин с разных сторон, с прихваткой, нагелем или гвоздями.
• Внахлест, с дополнительным укреплением сквозными шпильками и гайкой.

Вне зависимости от выбранного способа система с висячими стропилами укрепляется горизонтальными затяжками, как в верхней, так и в нижней части. Верхние ригели укрепляются металлическими пластинами или опорным брусом, без нарушения целостности стропилины. Нижние затяжки фиксируются перфорированными уголками сложной формы.

Комплектующие

Помимо рядовых панелей, для установки обшивки требуются дополнительные элементы. Комплектующие, или, как их еще называют, доборные элементы, без которых обшить дом будет затруднительно (фото ниже):

• Стартовая планка. Это специальная рейка с пазом для установка нижнего ряда панелей.
• J-планка. Служит для завершения полотна обшивки, или для любого оформления примыкания полотна к другим плоскостям (например, при оформлении оконных проемов, она ограничивает обрамление окна со стороны оконного блока).
• Угловой профиль. Элемент, служащий для отделки внешних углов. Для панелей Деке установка угловых профилей намного проще, поскольку они монтируются поверх полотен обеих сторон угла и накрывают их. Типичного паза, в который вставляются боковые стороны панелей, у них не имеется. Для обеспечения надежного монтажа имеется стартовый угловой профиль, служащий опорной точкой для углового профиля.
• Бордюр. Используется для оформления торцевых участков полотна, свесов или прочих участков. Для его установки используется
• Базовая планка. Служит для оформления внутренних углов, крепления бордюров и т.д.
• Фасадный околооконный профиль. Служит опорной планкой при отделке оконных или дверных проемов.
• Внутренний угол. Служит для оформления внутренних углов поверхности.

Перечень доборных элементов для фасадных панелей Деке намного короче, чем это бывает у обычных типов сайдинга, а технология монтажа проще и понятнее, что также является преимуществом материала.

Виды крыш из металлочерепицы, в зависимости от формы

Конструктивное исполнение скатной крыши может существенно отличаться. Её конфигурация зависит от количества плоскостей (скатов) и их положения относительно горизонта. В зависимости от конструкции, крыши принято делить на:

• односкатные. Самый простой вариант, предполагающий, что в качестве опоры выступают стены строения различной высоты. Такую крышу сложно назвать привлекательной, а потому её, чаще всего, выбирают для хозяйственных строений;
• двускатные, иногда называемые щипцовыми. Самый распространённый вид, востребованный в загородном и частном строительстве. В качестве опоры для нижней части скатов выступают стены. Верхние соединяются вместе, формируя конёк;
• мансардные. Такая крыша трансформировалась из двускатной, но имеет характерные изломы. Благодаря этому, удалось увеличить внутреннее пространство под кровлей. При желании, его можно использовать для обустройства жилой комнаты;
• вальмовые. Конструкция имеет дополнительные скаты (вальмы), соприкасающиеся с коньком. Если вальмы не доходят до конька, систему называют полувальмовой. Для вальмовых крыш характерна внешняя привлекательность и высокая сопротивляемость ветровым нагрузкам;
• шатровые. Такая крыша внешне очень похожа на многогранный шатёр, состоящий из треугольных граней, сходящихся в одной точке. Отличаясь надёжностью, она достаточна сложна в устройстве;
• многощипцовые. Конструкция актуальна для сложного архитектурного проекта.

Конструктивное исполнение крыши может существенно отличаться

Перечень доборных элементов для кровли

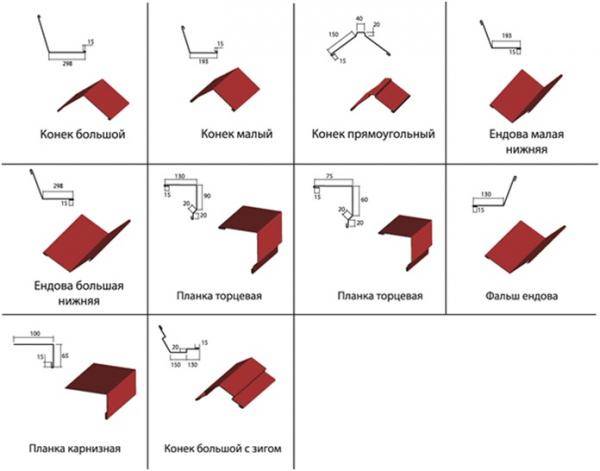

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

• своей массой проломить крышу и чердачное перекрытие;
• соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
• в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Доборные элементы для профнастила

Металлический профилированный лист в последние годы все чаще используется в качестве кровельного материала для крыш зданий и сооружений самого различного назначения. Профнастил стоек к коррозии, удобен в монтаже и внешне достаточно привлекателен.

Оглавление статьи (нажмите, чтобы открыть)

Но конструкция даже самой простой кровли из листовых материалов предполагает обязательное использование специальных элементов для оформления различных узлов примыканий скатов крыши между собой. Эти элементы также защищают узлы примыкания кровли из профнастила к стенам и фронтонам здания.

Не исключением является и металлический профилированный лист. Доборы для крыши из профнастила служат как для увеличения герметичности и надежности кровельного покрытия, так и в чисто эстетических целях. Профнастил и комплектующие для крыши, фактически, являются единым комплексом, обеспечивающим герметичность кровельного покрытия, его завершенность и внешнюю привлекательность.

Места установки элементов кровли из профнастила

1. Боковое примыкание нижнее. 2. Верхняя планка ендовы.3. Система обслуживания кровли (ступеньки безопасности).4. Боковое примыкание верхнее. 5. Система обслуживания кровли (площадка).6. Вентиляционный дефлектор. 7. Коньковый элемент круглый. 8. Коньковый элемент плоский.9. Колпак на круглый коньковый элемент. 10. Снегозадержатель Нижняя планка ендовы. 12. Торцевая планка. 13. Карнизная Верхняя и нижняя планки примыкания.

Профилированный металлический лист — один из немногих универсальных строительных материалов и используется не только для монтажа кровельных покрытий. Профнастил часто применяют также для облицовки фасадов зданий. Поэтому и комплектующие могут быть различными в зависимости от их назначения.

Использование доборных элементов для профнастила

Доборные элементы кровли из профнастила используют для защиты карнизных и фронтонных свесов, а также мест соединений различных плоскостей скатных крыш между собой. Доборные элементы для профнастила, используемого при облицовке зданий, служат для защиты от влаги и пыли внутренних и наружных углов в местах соединения стен, а также для стыковки профилированных листов между собой и защиты места соединения. Ниже в таблице можно увидеть различные варианты угловых элементов для стенового профнастила.

Планка угла внутреннего простая
Планка угла внутреннего сложная
Планка угла внешнего простая
Планка угла внешнего сложная

Такие доборные элементы для профнастила, как сложные планки внутреннего и наружного узла, стыковочные, торцевые и откосные планки, а также наличники, молдинги и цокольные планки устанавливаются до монтажа листов профнастила. А простые угловые и стыковочные планки монтируются уже после установки листов стеновой облицовки.

Нельзя пренебрегать установкой фасонных частей, а также недооценивать эти элементы кровли из профнастила и их важность. Так, например, любую скатную кровлю невозможно представить без конькового элемента, который накрывает верхние листы профнастила соседних скатов

Кроме того, что он защищает стык двух плоскостей крыши от попадания дождя и снега, коньковый элемент позволяет создать вентиляционные зазоры для выхода воздуха из-под кровельного покрытия. А устройство вентиляции является необходимым условием строительства любой крыши из профнастила или металлочерепицы.

Доборные элементы кровли из профнастила

Кровля из профнастила, примыкания которой к стенам здания, а также дымовым и вентиляционным каналам недостаточно надежны, может создать хозяевам дома множество проблем. Попадание воды на фронтоны или наружные стены серьезно испортит отделку фасада, а протечки по кладке дымовых и вентиляционных каналов могут привести к выходу из строя деревянных элементов стропильной системы. В приведенной ниже таблице можно увидеть основные элементы кровли из профнастила, там же указано и их назначение.

Карнизные планки и планки ендовы устанавливаются до монтажа листов профнастила, а коньковые элементы и торцевые (ветровые) планки монтируют после установки профилированного листа кровельного покрытия.

Особенности монтажа панелей

Полипропиленовые фасадные панели Деке имеют технические характеристики, близкие к большинству пластиковых образцов обшивки — виниловых, акриловых и т.п.

Соответственно, условия монтажных работ, в частности — обязательное соблюдение тепловых зазоров — в той же степени актуально для панелей Деке.

Дело в том, что сплошное полотно обшивки, будучи плотно набранным без зазоров, при нагревании начнет расширяться и пойдет волнами. В некоторых случаях возможны разрушения гвоздевых планок — полос по краю панели с продолговатыми отверстиями для фиксации на основании при помощи гвоздей или, чаще, саморезов.

Во избежание порчи или нарушения внешнего вида обшивки в обязательном порядке должны соблюдаться температурные зазоры — щели между всеми соприкасающимися элементами обшивки. В особенности это условие актуально для элементов, нуждающихся в продольной стыковке (например, стартовая планка, J-планка и т.п.).

По тем же причинам гвозди и саморезы нельзя забивать/закручивать до упора. Между шляпкой и деталью оставляют около 1 мм, чтобы имелась возможность передвижения при изменениях размеров. Отверстия в гвоздевых планках имеют продолговатую форму.

Саморез завинчивается точно посередине, чтобы имелась возможность небольшого перемещения в ту или другую сторону. Единственный случай, когда это правило нарушается — установка вертикальных элементов (например, угловых планок). Для них саморез в верхнем отверстии устанавливается в верхней точке, чтобы деталь не опускалась вниз. Остальные саморезы располагаются по общей схеме.

ОБРАТИТЕ ВНИМАНИЕ!
Величина температурного зазора зависит от температуры при установке. Для жаркого летнего дня достаточно 2-3 мм, для холодного зимнего — не менее 6 мм.

Коньковые детали

Установка коньковых планок является обязательной, если речь идёт об устройстве скатных кровель. Коньковый элемент для профнастила защищает зазор для вентиляции в верхней части крыши, закрывая его от попадания пыли, осадков или насекомых. Помимо этого, коньковые планки, называемые по-другому коньками, выполняют также декоративную функцию, придавая живописность верхней части кровли.

Существует несколько типов коньковых планок:

Ещё до начала монтажа коньковых планок, продольно линии их фиксации производится установка вентилируемого уплотнителя, который в месте примыкания будущего конька должен повторять рельеф кровли. Это способствует дополнительной защите от попадания в подкровельное пространство влаги и пыли, в то же время, не препятствуя прохождению воздушных потоков и процессу вентиляции.

Основные правила выбора элементов для монтажа крыши

Для устройства кровли используется основной материал – листы металлочерепицы, а также комплектующие детали. Обязательным элементом технологически правильного монтажа является использование антиконденсатных пленок и теплоизоляционного материала.

Основными критериями подбора металлочерепицы считается высота гофры, размер которой по стандарту находится в диапазоне 10 — 25 мм.

Высоту гофры, также как тип и цвет полимерного покрытия на лицевой стороне поверхности стройматериала выбирают, основываясь на эстетических вкусах и требованиях к архитектурному дизайну.

При выборе особое внимание следует обратить на толщину листа. Для того чтобы в процессе эксплуатации не произошла деформации, при устройстве кровли из металлочерепицы используется материал толщиной не менее 0,5 мм

Среди современных теплоизоляционных материалов, предусмотренных для реализации таких задач чаще всего используется плитный, состоящих из волокнистых и пенопластовых материалов, на цементном вяжущем. Кроме этого дополнительно могут применяться засыпные теплоизоляционные материалы — шунгизит, керамзит, вермикулит, перлит.

Антиконденсатная пленка

Антиконденсатные пленки, как правило, изготовлены из паронепроницаемого, влагопоглощающего материала.

Для защиты чердака от влаги, которая может проникнуть извне здания, антиконденсатная пленка изготовляется из влагопоглощающего нетканого материала. Пленка укладывается под кровлей и ее основное назначение — препятствование стеканию конденсата на теплоизоляцию. Механизм действия основан на свойствах влагопоглощающего быстросохнущего материала.

Для защиты от конденсата теплоизоляции сооружений с повышенной влажностью выбирают антиокседантные пленки из паронепроницаемого материала.

Устройство подкровельных антиконденсатных пленок обязательно. Технические условия выбора материала уточняются исходя из местных условий на этапе корректировки проекта.

В местах стыков (совмещения) листов, местах прохода, а также выхода печной трубы, на образовавшихся срезах материала покрытия используют кровельные комплектующие. Доборные элементы предназначены для того, чтобы скрыть необработанные края металла, образовавшиеся щели и зазоры. При использовании кровельных комплектующих поддерживаются технические характеристики целостности покрытия (надежность и прочность), а также значительно улучшается эстетика внешнего вида (привлекательность и опрятность).

Устройство крыши из металлочерепицыпредполагает набор следующих дополнительных аксессуаров:

1. планки коньковые, карнизные, торцевые, для швов, наружных и внутренних углов, стыков и др.;
2. снегозадержатель;
3. ендовы;
4. проходные элементы;
5. лист для покрытия наружных углублений;
6. выходная труба.

Для того чтобы закрепить листы металлочерепицы используют следующие виды планок и деталей:

• планка конька на профиль Монтеррей;
• конец на коньковую планку (для шатровой крыши конец на коньковую планку и планку формы «У» для конца шатровой крыши);
• торцевая планка 50?50 мм (103?115 мм);
• карнизная планка для металлочерепицы;
• планка для внутренних швов и стыков;
• для наружных углов;
• для внутренних углов;
• с внутренним и наружным углами;
• для швов и стыков;
• верхняя планка;
• боковая;
• планка для разжелобки.

Устройство вентилируемого фасада

Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.

Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель

Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.

Разновидности и классификации

Если вы решили для себя, что обязательно купите профнастил, то для начала определитесь, зачем он вам необходим. В противном случае вы рискуете приобрести материал, который не выполнит возложенную на него задачу.

Профилированный лист можно классифицировать на три основных типа. Он бывает:

Мы будем рассматривать только один тип, который пригоден для сооружения заборов.

Схема установки забора

Если еще 20 лет назад забор вокруг тех же строительных площадок возводился из кирпича либо дерева, то теперь при помощи листа все делается гораздо быстрее, эффективнее и дешевле. Забор, сооруженный из профнастила, воздвигается и в других случаях, о чем мы поговорим ниже. Кстати, представьте себе, что временный забор сделан из дерева. Как вы думаете, насколько быстро его можно демонтировать? Не быстрее, чем забор из профнастила. При этом профилированный лист способен полностью скрыть площадку от постороннего взгляда, чего не скажешь о деревянном ограждении.

Важно! Забор из профнастила выделяется своей надежностью, прочностью и долговечностью. Кроме того, конструкция отличается привлекательностью и эстетичностью

Похожие материалы

Какие доборные элементы купить? Строительство и ремонт

Кровельные доборные элементы призваны защищать кровлю от повреждений, порывов ветра и протечек. К доборным элементам кровли относятся коньки, ендовы, примыкания, плании ветровые и прочие. Они закрывают слабые участки и при этом украшают фасад здания.

Статья отвечает на вопрос: Нужна помощь в ремонтеСтрою свой домНужно жилье Доборные элементы купитьДоборные элементы ЗлатоустФальцевая кровляКровля Доборные элементы – какие бывают? Строительство и ремонт

В строительстве дома нет случайных элементов. Сегодня поговорим о “красивых” элементах, которые приносят весомую пользу. Какими бывают доборные элементы для фасада и кровли и для чего они вообще нужны? Доборные элементы металлоизделия, крепящиеся на отделочных покрытиях фасада.

Статья отвечает на вопрос: Нужна помощь в ремонтеСтрою свой домНужно жилье КровляФальцевая кровляДоборные элементы купитьКупить металлоизделия ЗлатоустДоборные элементы Златоуст Современная фальцевая кровля Строительство и ремонт

Когда для дома требуется недорогая, прочная и просто практичная кровля, способная без коррозийных воздействий прослужить десятилетия, то лучше сразу выбирать фальцевую кровлю, которая еще с советских времен остается довольно популярной на просторах СНГ.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

Принцип установки конька с вентиляцией

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.
