Виды подсистем для вентилируемых фасадов

Материалы подсистем

Каждый из материалов имеет свои преимущества и недостатки:

Деревянный каркас

Крепеж для деревянного навесного вентилируемого фасада

Он применяется в коттеджном строительстве для щитовых зданий, поскольку отличается доступностью, не требует использовать дорогие металлоизделия. Сама система выполняется из деревянных брусков, которые устанавливаются перпендикулярно друг другу и обеспечивают необходимый зазор для воздуха.

Алюминий

Алюминиевый профиль для вентилируемого фасада

Металл отличается невысоким весом, при этом он достаточно прочный, по затратам он занимает почетное второе место по сравнению с нержавейкой или оцинкованной сталью. Алюминий легко обрабатывается, монтируются, что обусловливает минимальные затраты на расходники.

К минусам можно отнести температурную деформацию и гибкость, поэтому использовать тяжелые облицовочные материалы для такой подсистемы не получится. Также такой каркас не подходит для местности с высокими перепадами температур, поскольку высокое температурное расширение делает такой каркас ненадежным. Алюминий относится к слабо горючим веществам, поэтому применять его на объектах с повышенными требованиями к пожаробезопасности нельзя.

Каркас из нержавеющей стали

Каркас из нержавеющей стали

Нержавейка отличается хорошими эксплуатационными показателями – она устойчива к коррозии больше других использованных материалов, также стоит отметить высокое сопротивление разрыву, жёсткость, что необходимо для высоких нагрузок от тяжелых облицовочных материалов.

Минусом является значительный вес, что подразумевает существенные затраты на каркас. Такие подсистемы наиболее затратные, но необходимы в случаях, когда требуется высокая стойкость к коррозии.

Оцинкованная сталь

Подсистема из оцинкованной стали для вентилируемого фасада

Подсистемы из оцинкованной стали доступны и универсальны – они отличаются пожароустойчивостью, малым линейным расширением, отличаются достаточной жесткостью, что позволяет монтировать на них практически любой материал фасада. Основной минус – это невысокое сопротивление разрыву, невысокая коррозионная стойкость, что делает их неподходящим вариантом для районов с повышенной влажностью.

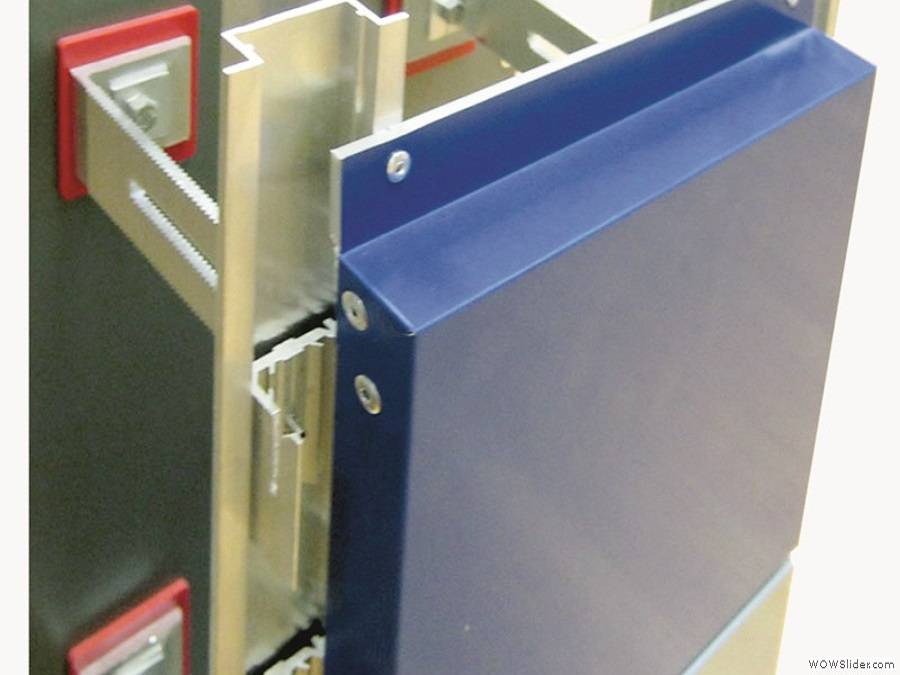

Алюминиевая подсистема для вентилируемого фасада

Каркас жёсткости и надежности для всей конструкции. Он воспринимает статические нагрузки от утеплителя и облицовки, а также динамические от ветра, снега и температурных деформаций. В состав подсистемы входят:

Несущий профиль

Несущий профиль – это алюминиевая планка, форма сечения которой зависит от технологического предназначения.

Профиль в форме буквы Т или У. Основной элемент для устройства подвесной фасадной системы. Он спроектирован для удержания утеплителя и облицовки в стандартных фасадных системах без дополнительного утяжеления.

Профиль в форме буквы П или замкнутого квадратного, а также прямоугольного сечения. Он спроектирован для восприятия увеличенных нагрузок и монтаж на плиты перекрытия. Его монтирует только на усиленные кронштейны.

Профиль в форме буквы L. Специализированный элемент для устройства оконных откосов и отливов. Его функция закрывать сложные участки, а не воспринимать внешние и внутренние нагрузки.

Профили в форме букв F и H. Используется для отделки парапетов, окон и дверей.

Для соединения между собой элементов алюминиевой подсистемы для вентфасада применяются специальные планки. Планка закрепляется на концах двух соседних рядовых профилей. Между ними надо оставлять зазор 5-10 мм для нивелирования сезонных температурных деформаций.

Кронштейн несущий

На него с одной стороны устанавливается профиль, а другой он монтируется на стену. Есть два вида кронштейнов: простой и усиленный.

Простой кронштейн используется для крепления рядовых профилей Т-образной формы. У нет дополнительного усиления.

Усиленный кронштейн служит для установки П-образного или квадратного сечения профиля. Его полки усиленны и способны выдержать большую нагрузку.

Утеплитель

Установка алюминиевых фасадных систем требует устройства теплоизоляционного слоя из минеральной ваты. У неё низкий коэффициент теплопроводности. Она хорошо блокирует звуковые волны из внешней среды.

Для устройства теплоизоляционного слоя используется минеральная вата плотностью 20-120 кг/м3. Бытует мнение, что она впитывает воду. Для НВФ используется базальтовая минеральная вата, которая практически не абсорбирует жидкость.

Пароизоляция

Применяется для защиты минерального утеплителя от промокания. Пароизоляция состоит из мембран, которые выпускают воду в одну сторону и не впускают обратно. Конденсат и пар не оседают на утеплителе, а выводятся в пространство между внешней облицовкой и стеной. Там они удаляются нисходящими потоками воздуха.

Метизы

Для крепления кронштейнов на стену применяются анкера. Для соединения кронштейнов и профиля используются саморезы по металлу или заклёпки. Минеральный утеплитель дополнительно крепится к стене тарельчатыми дюбелями.

Болт Duro PT

Алюминиевые (композитные) панели

Они выпускаются квадратной, прямоугольной, а иногда и более сложной формы. Это дорогая, но очень надежная облицовка. Панели состоят из трёх слоев.

Между двумя слоями алюминиевого сплава расположена прокладка из гомогенного вещества. Такая структура позволяет значительно повысить огнестойкость и срок эксплуатации панели.

Элементы, у которых длина одной стороны в несколько раз больше длины другой получили название линеарные панели

Кроме композитных панелей для обшивки алюминиевого каркаса используются стальные панели, керамический гранит и другие материалы.

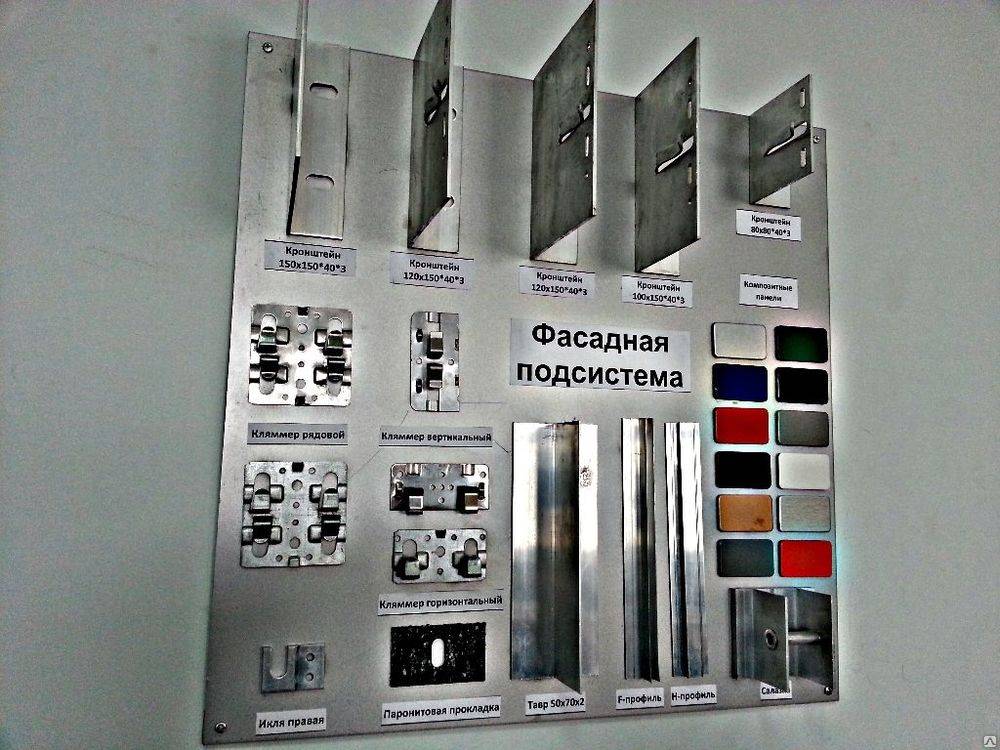

Оцинкованная подсистема для вентилируемых фасадов

Расход комплектующих на 1 кв.метр глухой стены

Раскладка кронштейнов 1200 мм на 600 мм

(кронштейн – 1.9 шт.прокладка – 1.9 шт шайба, 1,9 шт, кляммер рядовой – 3 шт, кляммер стартовый – 0.2 шт, кляммер стартовый вертикальный – 0,2 шт, профиль вертикальный в зависимости от проекта П-образный, Т-образный, Г-образный – 1,6 п.м.

Раскладка кронштейнов 600 мм на 600 мм

кронштейн – 3,2 шт, прокладка – 3,2 шт, шайба – 3,2 шт, кляммер рядовой – 3 шт, кляммер стартовый – 0.2 шт, кляммер стартовый вертикальный 0,2 шт, – профиль вертикальный в зависимости от проекта П-образный, Т-образный, Г-образный – 1,6 п.м

Различия вентилируемых фасадов и различных видов облицовки

Подсистемы по виду и классу отличаются следующими характеристиками:

  • по виду монтажа фасада
  • тип вентилируемого каркаса
  • тип направляющих
  • сечение профилей
  • крепление облицовки фасада
  • типу металла
  • способу крепления материала
  • скрытому креплению или открытому

В независимости от типа крепления, фасадные системы Силма- вентилируемые фасады оцинкованные с полимерным покрытием, обеспечены взаимозаменяемостью профилей ( так называемых направляющих) для каркаса и обрешетки вентилируемых фасадов в Росси, Москве, Московской области, выделяют тип крепления самой системы, вертикальный или горизотальный ( к примеру профлист) открытый либо закрытый (скрытое крепление композитных панелей, крепление скрытое кляммера и.т.д) Возможна установка вертикальных направляющих С-образного сечения с кронштейном к примеру КП, или Т, Г, П образного сечения с кронштейнами КК-50, КК-70, ККУ-80

Расход элементов Вентфасада выполняется с шагом по статическому расчёту после вырывных испытаний ( для определения более точных расчётов системы и снятие лишних нагрузок каркаса на здании. В зависимости от типа облицовки, применяются различные направляющие так как зазор у фиброцементных панелей, без применения фасадных планок фиброцемент, не всегда позволяет состыковать к примеру две фиброцементные плиты на направляющей, решением данной проблемы выступает профиль с шириной не менее 80-85 мм. к примеру Т-образный или шляпный профиль П-образный.

Проектирование оцинкованных вентилируемых фасадов

Проектные работы в Москве по вентилируемым фасадам, требуют и обратить внимание на состав документации производителей фасадов, ведь в последнее время в регионы заходит большое колличество систем без сертификации, нарушения толщины металла, плохого покрытия с минимальным напылением или вовсе окраска другими красками. Фасады от компании “СИЛМА”. Фасады от компании “СИЛМА”

Фасады от компании “СИЛМА”

Компания Силма, на базе проектного отдела, обеспечивает авторский надзор по своим проектам и обеспечивает выездную консультацию по монтажу системы оцинкованной вентилируемых фасадов с различной облицовкой, помимо этого мы всегда консультируем своих клиентов о возможности выполнения своих работ в меньшие сроки, и минимальные финансовые потери от закупки элементов НВФ, также мы производим следующие услуги:

  • Вырывные испытания
  • Разработка колористического паспорта
  • Проектирование АР и КМ
  • Производство нестандартных профилей
  • Выполнение элементов обрамлений
  • Шеф монтаж
  • Монтаж ( привлечение качественных подрядчиков)

Оцинкованная подсистема для вентилируемых фасадов Оцинкованная подсистема для вентилируемых фасадов Вентилируемые фасадные подсистемы- современная конструкция для обрамления фасадов различными фасадн…

Что такое вентилируемый фасад дома?

Устройство вентфасада подразумевает наличие многослойной конструкции:

  • Обрешетка или подсистема – выполняется из металлопрофиля или брусков древесины, выбор материала зависит от материала стен.
  • Утеплитель – его вставляют между обрешеткой и стеной, улучшая теплоизоляцонные показатели здания. Для защиты утеплителя от влаги из атмосферы укладывается слой влаго и ветрозащитной мембраны.
  • Контробрешетка – обеспечивает необходимый вентиляционный зазор.
  • Непосредственно декоративный материал, который может быть как натуральным, так и искусственным в зависимости от бюджета и выбора клиента.

Стеклянные плиты

Очень интересный в дизайнерском плане материал для облицовки фасада. Стекло пропускает много света, а значит в таком доме всегда будет особая воздушная атмосфера.

Обшивка стеклом зачастую применяется в современных офисных зданиях. Но многие трендовые дизайнеры с помощью стеклянных плит придают особый шарм загородным элитным домам.

Сами плиты изготавливаются из специально закаленного стекла, которое при нарушении целостности вследствие физического воздействия осыпается на мелкие шарикообразные части, максимально защищая прохожих от серьезных травм.

Из минусов можно отметить необходимость регулярной чистки фасада и появление конденсата на поверхности при повышенной атмосферной влажности.

Монтируем вентиляционный фасад сами. Схема монтажа

Все строительные фирмы наперебой советуют нанимать для монтажа вентилируемого фасада специалистов. Профессионал — хорошо, но не всегда есть возможность воспользоваться его услугами. Расстраиваться по этому поводу не следует. Мы рассмотрим вентилируемый фасад, схема монтажа которого доступна для самостоятельного выполнения.

Инструмент

Необходимо, чтобы у вас был набор, состоящий из:

  • ножниц по металлу;
  • шуруповерта;
  • заклепочных клещей;
  • отвеса;
  • рулетки;
  • маркера;
  • нивелира.

Технология

Любая работа будет выполнена более качественно, если существует четкий план. В случае с вентилируемым фасадом, технология и ее поэтапное выполнение имеет решающее значение:

1.  Если нет проекта вентилируемого фасада, то набросайте сами схему, которой будете следовать.

2.  Имея схему, наносим разметку на стены, где отмечаем места установки кронштейнов. Двигаемся при этом снизу вверх. При этом необходимо помнить, что кронштейн не должен попасть на шов кладки.

3.  На отмеченных местах просверливаем отверстия, глубина которых на 1 см больше длины крепежа.  Устанавливаем кронштейны, используя для этого анкеры. При этом:

  • соединение будет более надежным, если анкер закрепить через шайбу из алюминия;
  • по окончании операции наносим краску на шляпку анкера в качестве защиты от ржавчины.

4.  При выборе анкерного дюбеля следует учитывать из какого материала выполнена стена. Если она бетонная, каменная или кирпичная, то у анкера должна быть металлическая гильза. Пластиковые гильзы выбираются для саманных стен, ракушечных.

5.  Приступаем к укладке утеплителя:

  • в местах, куда попадут консоли кронштейна, выполняем надрезы;
  • не допускаем зазоров между стеной и утепляющим материалом;
  • если это плиты, то размещаем их в шахматном порядке, как можно плотнее друг к другу;
  • недопустимы сплошные стыки;
  • для закрепления утеплителя используем специальные дюбели из пластика, которые имеют форму тарелки;
  • сминать утеплитель крепежом нельзя;
  • на каждую плиту должно уйти столько дюбелей, сколько рекомендует производитель;
  • длину дюбеля определим расчетом. К толщине теплоизоляции добавим глубину, на которую дюбель должен войти в стену.

5.  На утеплитель накладываем пленку влаго- и ветрозащитную:

  • теперь приступаем к монтажу направляющих. Крепим их к кронштейнам. Сами кронштейны бывают разными;
  • в одних направляющие вставляются в пазы, которые имеются в полках, выравниваются по вертикали, затем закрепляются путем использования фасадных заклепок или саморезов;
  • другой тип кронштейнов рассчитан на предварительное крепление кронштейнов к подвижной части для их нивелировки. После, часть кронштейна подвижная соединяется с основной — неподвижной;
  • там, где направляющие стыкуются, оставляйте 1 см зазор, т.к. в теплое время материал расширяется.

Посмотрите, как выглядит крепление направляющих вентилируемого фасада, технологию монтажа, фото, размещенное нами, передает в подробностях и поможет выполнить все без нарушений:

Устанавливаем угловые элементы и обрамляем проемы:

  • не забываем оставлять зазор между нащельниками в 1 см;
  • узел крепим двумя заклепками;

крепление планок по периметру откосов дверных и оконных проемов выполняем с задействованием вертикальных направляющих. Расстояние  между крепежными элементами минимум 40 см. Обрамление сначала собираем, а затем опоясываем им проем.

Теперь пора приступать к облицовке каркаса. Этапы монтажа вентилируемого фасада, видео:

Преимущества и недостатки вентилируемых фасадов

Помимо удаления влаги и снижения теплоотдачи за счет циркуляции воздуха использование навесных фасадных систем отличается и другими преимуществами. К ним относятся:

  • улучшение звукоизоляции стен;
  • разнообразие вариантов декора административных и жилых зданий;
  • повышение теплоизоляционных показателей, что способствует снижению затрат на отопление;
  • возможность установки защиты от молний;
  • отсутствие перегрева домов в летний период.

Вентфасад

Навесные фасады позволяют обойтись без выравнивания и других видов подготовки несущих стен, что снижает трудоемкость и стоимость строительных работ. Монтаж вентфасадов проводится независимо от погоды и не занимает много времени. При повреждении не требуется разборка всей облицовочной конструкции: для ее восстановления нужно удалить деформированный элемент. Вентилируемые фасады дома защищают от проникновения холодного воздуха и влаги, улучшают эксплуатационные свойства и способствуют продолжительному сроку службы строительных объектов.

Главным недостатком вентфасадов является необходимость осмотра наружных стен и проведение тщательного обследования их технического состояния. Облицовочные материалы подбирают с учетом максимально допустимой нагрузки, которую способны выдержать несущие конструкции. Среди других недостатков вентилированных фасадов можно выделить:

  • отсутствие нормативов и стандартов, определяющих правила выполнения монтажных работ;
  • необходимость точного соблюдения технологии монтажа;
  • жесткие требования к квалификации при отборе специалистов, которые будут устанавливать системы вентфасадов.

Кроме того, при выборе, монтаже и обслуживании систем следует учитывать требования безопасности.

Нюансы вентилируемых фасадов

Конструкция навесного вентилируемого фасада представляет вариант отделки наружных поверхностей, которая изготавливается определенным способом. Она предусматривает закрепление отделочных материалов на несущих стенах с помощью подсистемы, выполняющей функции каркаса. Обязательным условием использования вентфасадов для несущих конструкций зданий является наличие зазора между облицовкой и наружной стеной, шириной до 100 мм. Он обеспечивает циркуляцию воздуха, в результате чего излишки влаги удаляются, уровень потерь тепла домов снижается.

Конструкция вентилируемого фасада

Суть отделки в виде систем навесных вентилируемых фасадов отражена в их определении:

  • Упоминание навесных фасадов предполагает монтаж используемых облицовочных материалов с применением специального каркаса, который прикрепляется к стене.
  • Термин «вентилируемые фасады» указывает на обязательное наличие свободного пространства между облицовкой и поверхностью несущих конструкций, где циркулирует воздух. Движение воздушных масс способствует устранению конденсата и помогает создавать благоприятные условия для проживания внутри помещений.

Защита, которую обеспечивает отделка зданий от негативных влияний климата и влаги, обусловлена особенностью конструкции. Элементы используемой системы являются универсальными, поэтому ее применяют для декора стен зданий и сооружений с разной архитектурой.

Функции и свойства кронштейна

Основная функция кронштейна – несущая, кронштейн должен удержать конструкцию с облицовкой в стене

Кронштейн, как основной элемент конструкции, по важности, не уступает профилю. Профиль в системе навесного фасада применяют с учетом его несущей способности на изгиб и сдвиг

Простыми словами, профиль не должно повести. У кронштейна другие критерии надежности.

Важным фактором при подборе кронштейна станет толщина используемого металла. Для каждого типа металла, из которого изготовлен кронштейн, существуют свои нормативы толщин. Логика проста, чем толще металл, тем кронштейн надежнее, но дороже. Расчет допустимых нагрузок на кронштейн позволит найти баланс между стоимостью изделия и его свойствами.

  • Оцинкованные кронштейны бывают от 2 до 3 мм толщиной;
  • Алюминиевые от 2 до 3 мм;
  • Нержавеющие: 1 и 2 мм.

Преимущества и недостатки применения навесного вентилируемого фасада

В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.

Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.

И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше

Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает

Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).

Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели

Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).

Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку

Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм

Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.
