Дымоход для бани своими руками — изготавливаем из трубы

Вариант схемы дымохода с водогрейным баком

Представленный на рисунке бак работает по «самоварной» системе, то есть он плотно приварен к дымоходной трубе. Некоторые компании, занимающиеся изготовлением подобного вида труб, производят такой элемент с уже установленным на нем водогрейным баком, имеющим два или три входа для подключения водопроводных труб — для заполнения емкости и для забора воды по точкам потребления.

Видео: особенности конструкции банных дымоходов

https://www.youtube.com/watch?v=MMSAuqSRwcc

Монтаж банного дымохода

После того, как окончательно установлена банная каменка, от патрубка печи начинается монтаж дымохода. Это может быть начало металлического дымоотвода или металлический участок, который соединит печь с кирпичной трубой.

Металлический дымоход

Так как существует два вида дымохода, то и монтаж их происходит по-разному.

Внутренняя конструкция

Если труба проходит внутри строения бани, то обычно вся система имеет почти идеально вертикальный вид. Монтируют дымоход из отдельных элементов, при этом каждая вышестоящая его деталь надевается сверху на нижнюю – монтаж «по дыму».

Сооружение перехода через перекрытие

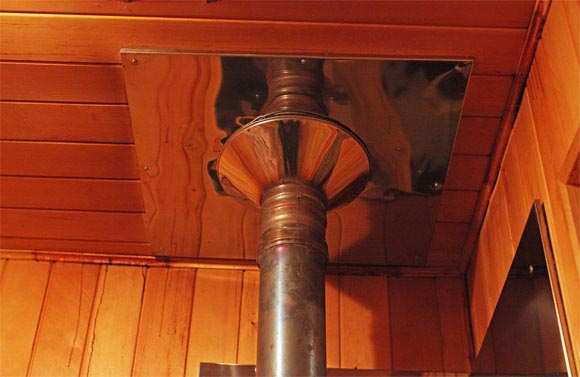

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

• Использовать готовую разделку;
• Смонтировать проходной узел своими руками.

Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

Установка готового переходника

• Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
• При необходимости осуществить утепление;
• Установить проходной узел дымохода в перекрытие;
• Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
• Присоединить участок трубы, расположенный сверху крыши;
• Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

• Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
• В сделанное отверстие выводится один край трубы;
• Изнутри помещения на потолок накладывается пластина;
• Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
• Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
• Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Виды дымоходов для бани

Устройств для вывода дыма, существует пару вариантов. Каждый из которых имеет свои особенности.

Коренной дымоход

Особенность устройства в том, что оно может служить для вывода пара не только банной печи, но и аналоговым агрегатам. Главное, чтобы диаметр дымохода смог справиться с этой задачей. Но, это уже нужно планировать при строительстве банного комплекса.

Дымоотводное изделие

Это второй вид такого устройства, которое устанавливается на самой печи. И выводит вещества сгорания через крышу или стену в помещении. По-другому система называется насадной. И делится на такие подтипы:

• Наружный дымоход. Особенность в выведении через стену и закреплении к ней при помощи кронштейнов. Но это не всем нравится, так как теряется много тепла из бани. А это для нее непозволительная роскошь. Достоинство в быстром ремонте такой системы, за счет беспрепятственного проникновения к ней:
• Внутренний дымоход. Популярное устройство. Устанавливается вертикально. Дым выпускает через кровлю, но здесь обязательно наличие хорошей гидроизоляции и отсутствие материалов соприкосновения с трубой, которые могут оплавится от высоких температур. Минус в том, что при поломке, его очень сложно отремонтировать.

Требования к устройству дымохода

эффективность козырька на трубе дымохода

Требования к конструкции устанавливаются в соответствии с функциональными особенностями устройства. Достаточная тяга и быстрое выведение дыма – вот главные задачи приспособления. Чтобы их исполнить, должны соблюдаться требования:

1. Хорошая аэродинамика. Без нее не будет нормального притока кислорода к печи, а также плохое выведение дыма.
2. Антикоррозийное гладкое покрытие на внутренней части дымохода. Ребристая поверхность задерживает сажу, из-за чего конструкция будет быстро засоряться. Отсутствие антикоррозийного покрытия приводит к образованию ржавчины и преждевременному выходу устройства из строя.
3. Обязательное наличие дымника, который гасит искры на выходе. Тогда они не будут вылетать через крышу, подвергая опасности деревья или строения, расположенные рядом с баней.
4. Выводящий канал с качественной теплоизоляцией. Иначе повышаются риски возгорания банного помещения из-за чрезмерного нагрева.

Основные проблемы дымовых труб

Труба для банной печи в процессе эксплуатации подвергается различным испытаниям и вызовам, к основным из которых следует отнести:

Температурные колебания, связанные с периодической работой банной печи. Особенно опасен перегрев отопительного прибора или его постоянная работа на пике мощности, при этом температура дымовых газов в теле значительно превышает 100 градусов Цельсия. Тонкостенный металлический дымоход для банной печи может деформироваться, а кирпичные дымоходы для бань ждет неприятность в виде «разрыхления шва» — образования сетки тончайших трещин, которые под воздействием негативных атмосферных факторов, в первую очередь, отрицательных температур и влаги могут привести к полному разрушению кладочной связки. Именно поэтому устройство дымохода в бане для дровяной печи, особенно тех, которые работают в напряженном режиме коммерческого предприятия, подразумевает периодический, один раз в 6 — 8 лет капитальный ремонт трубы, сопровождающийся полной заменой кладочных швов в ее массиве.
Засорение внутреннего сечения канала сажевыми отложениями. Особенно это актуально для печей отапливаемых древесиной хвойных пород, в первую очередь ели, а также дровами, имеющими повышенную влажность

Диаметр трубы для бани в этом случае имеет немаловажное значение, поскольку изначально большое проходное сечение, даже при значительном засорении канала оставляет достаточное пространство для функционирования дымохода. О мерах борьбы с сажевыми отложениями мы уже рассказывали

Стоит заметить, что и отсутствие в канале серьезных препятствий на пути дыма благоприятно сказывается на условиях эксплуатации. Недаром, асбестовая труба для бани в меньшей степени подвержена засорениям такого характера, как впрочем, и керамический дымоход.
Ветровая нагрузка. В регионах с сильными порывистыми ветрами все трубные конструкции должны обладать достаточной степенью устойчивости, что бы противостоять ветровой нагрузке. У правильно спроектированных и исполненных самонесущих конструкций это заложено изначально, а дымоход для бани из нержавейки или конструкционной стали, ввиду малого веса, требует дополнительного укрепления. Выполняется это либо применением растяжек, если высота трубы в бане чрезмерная и она значительно возвышается над строением, либо укреплением стояка с помощью дополнительных элементов, таких как раскосов, косынок, рам и прочего. Особенно часто такое решение применяется, если выходит дымоход для бани через стену.
Механические повреждения. Здравый смысл подсказывает, что правильный дымоход для бани должен быть устроен таким образом, что бы он находился вне зоны досягания крупных веток деревьев, не соприкасался с разнообразными коммуникациями, был защищен от падающих предметов, например массивных сосулек или снеговых коржей. Во время транспортировки и монтирования секций следует избегать неаккуратного обращения. Особенно чувствительны в этом плане керамические и асбестоцементные изделия.

Требования к сооружению

Дымоходы для печей бани подчиняются всем требованиям, существующим для любого типа дымовыводящих каналов:

• Сечение канала должно обеспечивать полное выведение топочных газов.
• Высота наружной части дымохода, выходящей на крышу, должна составлять не менее 50 см над кровлей.
• Если выход дымохода на скатную кровлю находится на расстоянии от конька 1,5 м или меньше, его высота должна превышать уровень конька на 50 см.
• При расстоянии от конька 1,5-3 м высота дымохода должна быть не ниже уровня конька.
• При расстоянии до конька более 3 м высота дымохода может быть на 10% ниже уровня конька.
• Если баня пристроена к более высокому зданию, то высота дымохода должна превышать его самую высокую точку.
• Толщина металлических дымоходов должна превышать 0,5 мм при условии изготовления из специальных коррозионностойких и жаропрочных сортов стали.
• В помещениях с действующими печами должен обеспечиваться нормальный воздухообмен. Запрещается использование вытяжных систем отдельно от приточных, чтобы не снижать тягу в печи.
• Для создания нормальной тяги длина дымохода должна составлять не менее 5 м.
• Суммарная протяжённость горизонтальных и наклонных частей не должна превышать 1 м.

Это тоже важно знать: Как правильно собрать дымоход для дома

Требования по высоте дымового канала обусловлены физикой движения потоков ветра. Турбулентность, возникающая поблизости от поверхности, нередко загоняет топочные газы обратно в трубу. Та же причина заставляет делать верхнюю точку выше уровня конька крыши — завихрения, возникающие при пересечении поперечно направленных потоков, воздействуют на выходящий дым, создавая обратную тягу.

Классификация дымоходов для бани

Все дымоходы для бани можно разделить на 2 большие категории: внешние и внутренние. Большей популярностью пользуются внутренние дымоходы, так как они незаметны и экономичны в эксплуатации. Среди материалов, из которых принято возводить дымоход в парилке, можно выделить дымоходы из нержавейки для бани (подробнее: «Трубы для дымохода из нержавейки»), керамические, полимерные и специальные сэндвич дымоходы. Кто-то все еще предпочитает устройство дымохода в бане из кирпича, но этот вариант является неидеальным, поскольку тяговая сила в нем нарушена и может случиться так, что дымоход придется возводить по новой.

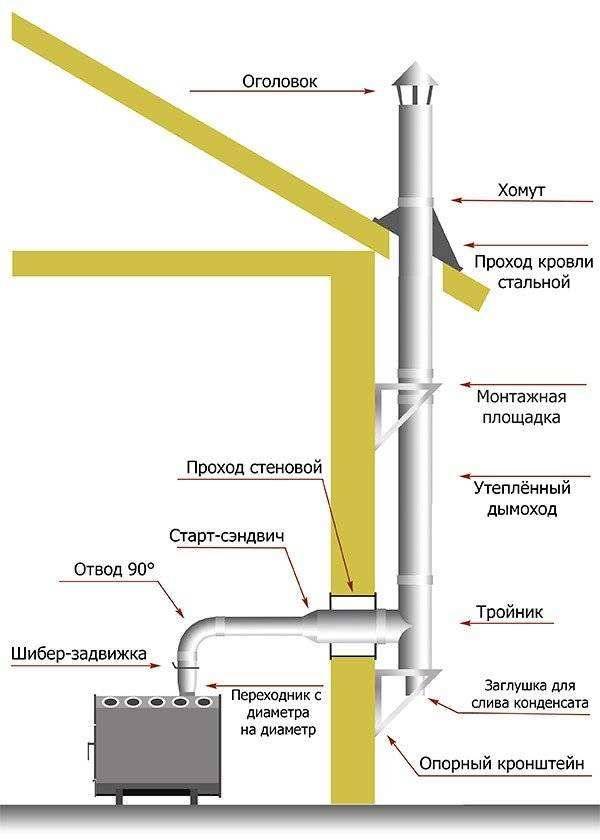

Установка дымохода в бане в стене представляет собой создание относительно небольшого углубления прямоугольной формы, которое впоследствии нужно облицевать крепким кирпичом со всех сторон. При таком способе дымовая печная труба будет находиться в стене устойчиво, и будет препятствовать проникновению вредных веществ снаружи.

Устанавливая дымоход для бани, лучше всего разместить его по возможности близко к находящейся внутри стороне здания.

Вертикальная печь — пошагово

1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.

Эксплуатация и чистка

В процессе эксплуатации дымохода обязательно проведение регулярной диагностики технического состояния и чистка внутренней поверхности дымовой трубы. Данные работы позволяют поддерживать постоянный уровень тяги с соблюдением норм пожарной безопасность в помещении.

Чистка от сажи

Ерш с грузом для чистки дымохода

Чистка дымохода проводится не реже 2 раз в год. Для печей, расположенных в жилом помещении, чистка выполняется раз в 6 месяцев. Наиболее проверенный способ чистки внутренней поверхности дымохода — механическая очистка с применением подручных средств.

Для этого используется металлическая или капроновая леска с грузилом. На конце лески закрепляется ерш с упругой нейлоновой или металлической щетиной. Ерш опускается в дымоотводный канал, тем самым поступательно удаляя сажу и нагар со стенок. Для чистки горизонтальных каналов в дымоходе должны быть предусмотрены специальные люки.

Специальное средство для чистки дымохода от сажи

При очистке застарелого нагара используются металлические скребки с наборной рукоятью. Скребок позволяет поступательно счистить большое образование сажи со стенок в местах с наибольшей тягой.

В целях профилактики скопления сажи рекомендуется протапливать печку осиновыми дровами. Осина при сгорании дает сильный жир, который способствует удалению смолы и сажи, образовавшейся в процессе топки хвойными породами.

При необходимости можно воспользоваться специальными средствами. Это топливо, при горении которого выделяются химические вещества, разрыхляющие сажу. Например, средство «Трубочист», состоящее из смеси солей. Средство высыпается на раскаленные угли, выделяя специальные газы, разрушающие смолянистую структуру копоти и сажи.

Ремонт дымохода

Канал кирпичного дымохода после обмуровки специальной смесью

Ремонт дымоход начинается с диагностики его состояния. Для этого используются ручные тепловизоры, фиксирующие прогорание стенок и другие изъяны. Для обследования внутреннего состояния дымовой трубы используется профессиональное видеоинспекционное оборудование.

В общих случаях для ремонта дымохода используются следующие методы:

1. Частичный ремонт — подходит для металлических и керамических конструкций. После обследования выявляется проблемный элемент, подлежащий дальнейшей замене. Ремонт проводится без разбора существующего дымохода.
2. Капитальный ремонт — применяется для ремонта старых кирпичных конструкций. Дымоход разбирается сверху вниз вплоть до проблемного участка. Если дымоход был сложен с опорой на перекрытия, то возможен частичный разбор конструкции с дальнейшей заменой определенного участка.
3. Обмуровка — подходит для быстрого ремонта кирпичных дымоходов. Разбор кладки в этом случае не проводится. Для ремонта используются огнеупорные составы на основе гранитной крошки, которые смешиваются с известью, цементом и водой. Состав обволакивает стенки дымовой трубы, формируя гладкую поверхность.

Сооружение дымохода трудоемкий процесс. Самое сложное — это монтаж основных узлов сопряжения с перекрытием и кровлей. Если вы планируете провести данные работы своими руками, то настоятельно рекомендуем внимательно изучить все имеющиеся схемы и инструкции.

При отсутствии какого-либо опыта желательно воздержаться от самостоятельного обустройства кирпичных дымоходов. В этом случае лучше купить уже готовый дымоход из сэндвич-трубы. Процесс его сборки прост и происходит согласно инструкции от производителя.

Основные требования к дымоходу

Самым важным требованием к дымоходу является пожаробезопасность. Она должна быть превыше всего. Также не стоит также забывать об угарном газе, который может отравить человека, так как не имеет ни запаха, ни цвета. Но если всё-таки человеку стало плохо от газового удушья, вот Вам статья с описание первой помощи.

Это, пожалуй, самые главные требования к любому дымоходу, учитывать их надо в первую очередь. А теперь к другим параметрам, которые тоже очень важны…

• Тяга дымохода будет гораздо лучше, если применять круглое сечение (меньшее сопротивление воздуха).
• Если дымоход в бане сделан из кирпича, то внутренние стенки должны быть гладкими, без излишков раствора (неровности также тормозят движение газов и дыма).
• Сечение квадратного или прямоугольного дымохода для бани выбирается в зависимости от мощности печки. Вот примерные показатели мощности и сечения труб: мощность 3,5 кВт – сечение 200 см2, 5 кВт – 270 см2, 7 кВт – 370 см2.
• Диаметр круглых труб выбирается из расчёта не менее 8 см2 на каждый киловатт мощности.
• Чтобы создать хорошую тягу, высота дымохода должна быть не менее 5 метров.
• Высота трубы над коньком крыши должна быть не менее 0,5 метра. В этом случае повышается пожаробезопасность. Так же понижается вероятность задувания дыма сильным ветром.
• При наличии плоской крыши, труба дымохода должна возвышаться над ней не менее 1 метра.
• При прохождении дымохода через потолок и крышу, обязательно делаются противопожарные разделки. Если дымоход из металлических труб, то в этих местах не должно быть соединений.
• Общая длина горизонтальных и наклонных участков дымохода не должна превышать 1 метра. При несоблюдении этого правила значительно ухудшается сила тяги, печь может дымить.

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

• места соединения различных элементов дымохода герметизируются жаростойким герметиком;
• проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

• разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
• подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
• длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
• дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

• окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
• внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
• строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
• не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
• труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

• вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
• рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
• общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
• оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

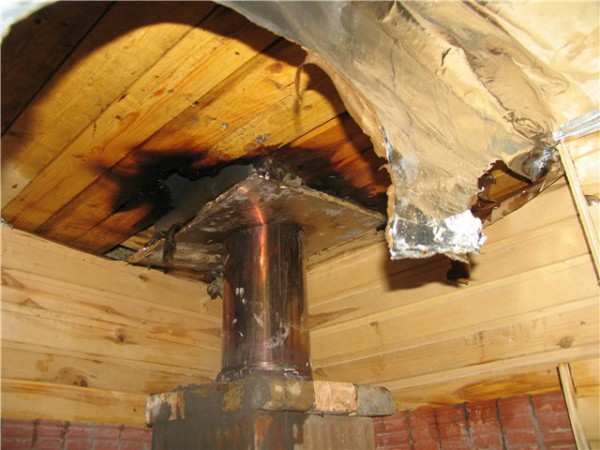

Результат несоблюдения противопожарных правил.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

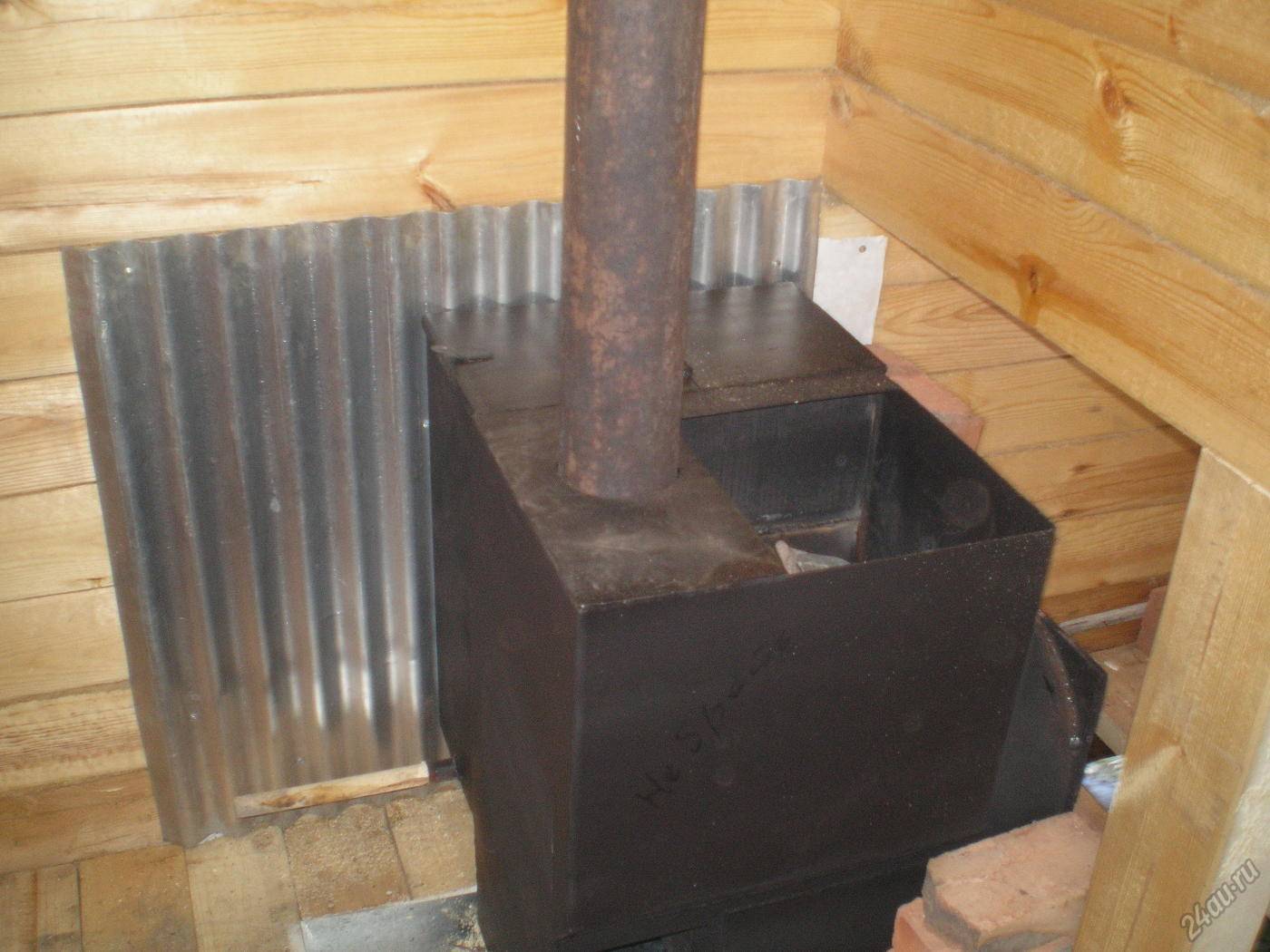

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;

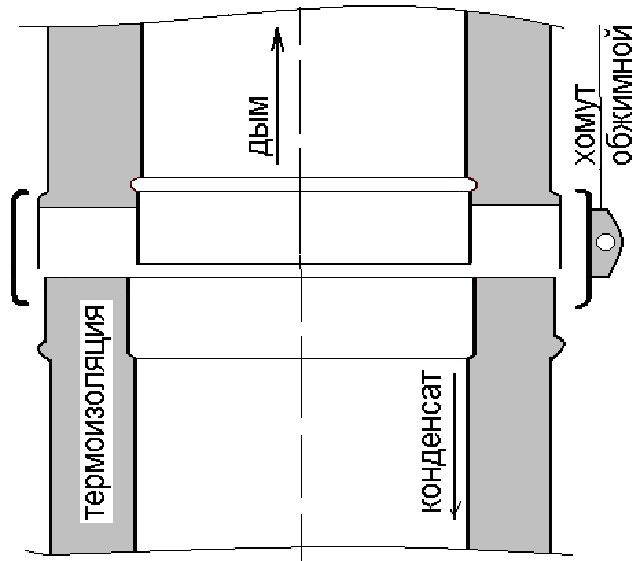

• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Назначение

Металлический дымоход в бане

Дымоход — это вертикальный канал или система каналов для отвода сажи, пепла, копоти, газа и других продуктов горения. Принцип работы дымохода базируется на эффекте тяги, который обеспечивает перенос смеси газа и твердых частиц от входного к выпускному отверстию.

Дымоотвод сооружается в виде вертикального, наклонного или горизонтального канала. Для изготовления канала или трубы используются жаростойкие материалы: кирпич, природный камень, керамика, металл, бетон.

Сечение дымового канала зависит от общей конструкции дымохода и может иметь круглое, овальное или квадратное сечение. К одной трубе могут быть подсоединены несколько вентиляционных каналов для увеличения мощности отводящей системы.

В бане и сауне дымоотвод изготавливается в виде вертикально расположенной трубы, идущей от печи через потолок и кровлю. Конструкция дымохода зависит от места расположение печи, размеров помещения и материалов, используемых для его изготовления.
