Дымоход для твердотопливного котла: особенности монтажа

Критерии подбора

Принимая решение, какой дымоход для твердотопливного котла установить, целесообразно руководствоваться несколькими базовыми критериями.

Оценивается сила тяги, от которой зависит производительность и качество работы котла. На ее величину оказывают влияние разные факторы – сечение трубы, ее высота, наличие и расположение колен в конструкции. Наиболее высокий уровень тяги демонстрируют прямые трубы. Судить об интенсивности этого показателя можно по косвенным признакам.

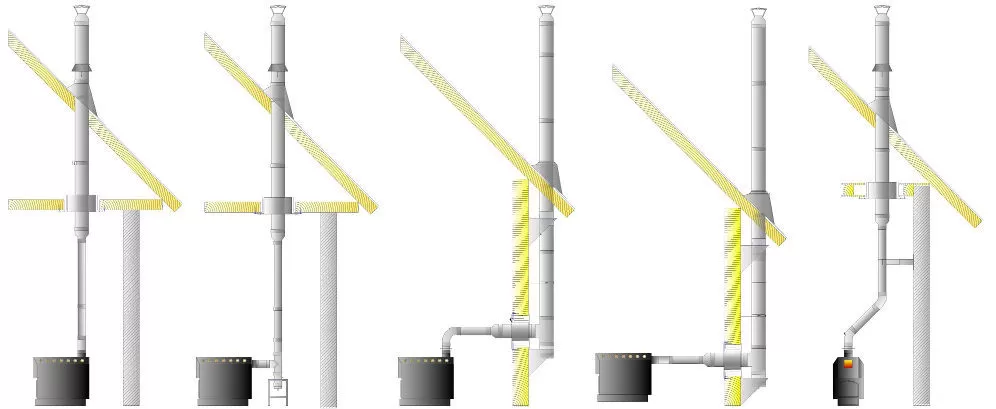

Варианты выведения дымохода

Явственно слышимый гул в трубе свидетельствует о чрезвычайно высоком уровне, регулировать который следует специальной заслонкой. Показателем низкой тяги становится запах и присутствие в помещении дыма. Причиной может быть несовершенство конструкции. Сообразно стандартам оптимальную тягу обеспечит высота дымохода от пяти метров и более. Над коньком труба должна возвышаться на один метр.

Конструкция дымохода становится важным критерием, поскольку любые шероховатости и изгибы, изменяющие траекторию дымовых потоков, снижают тягу.

Не менее значимым показателем является сечение дымоходов для котлов, работающих с помощью твердого топлива. По форме эффективнее овальный или круглый, чем прямоугольный поперечник.

Учитываются дополнительно такие параметры как температура дымовых потоков, поскольку каждый материал имеет максимальный предел нагрева. Каждый тип дымохода рассчитан на оптимальное функционирование при конкретной величине и типе давления – принудительном наддуве или естественной тяге.

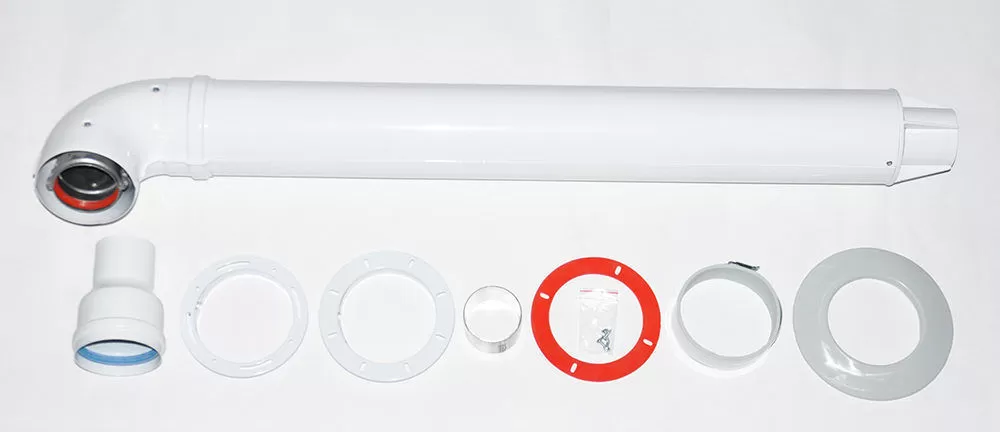

Комплект универсального алюминиевого дымохода

Есть универсальные модели дымоотводящих труб

Если брать во внимание подверженность деформациям, то для твердотопливных котлов подходят дымоходы 2 и 3-го класса коррозионной устойчивости

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Разновидности и нюансы

Современные керамические дымоходы по всем статьям превосходят морально устаревшую кирпичную кладку, но так же способны выдерживать предельно высокие температуры (порой до +1200°С). Проще говоря, их можно устанавливать на любой мощный твердотопливный агрегат. Трехслойная конструкция обеспечивает полное выполнение требований, предъявляемых к дымоходу:

1. Гладкая внутренняя поверхность воздуховода не создает препятствий на пути исходящего потока.

2. Утепляющий слой позволяет уйти от проблемы выпадения конденсата.

3. Внешняя оболочка из керамзитобетона отчасти выполняет функции теплоизоляции, но в основном обеспечивает секциям механическую прочность.

А вот способность керамики впитывать влагу через наружные поры к достоинствам отнести нельзя. Но проблема решается организацией вентиляции для внешних стенок трубы. Таким образом, из минусов остаются только трудоемкая сборка и высокая цена. Но если отопительный твердотопливный котел работает на угле, от этих систем не уйти.

Наиболее популярны сегодня стальные дымоходы. Причем они явно выигрывают по тем параметрам, где керамика оказалась не на высоте. Однако их металлические стенки обладают хорошей теплопередающей способностью, так что их обязательно следует изолировать от ограждающих конструкций и холодного воздуха. Плюс ко всему срок жизни стали в столь агрессивных условиях невелик.

Теплоизоляцию одноконтурного дымохода делают и сами, но проще приобрести готовые многослойные сэндвич-трубы. По своей конструкции они отдаленно напоминают уже рассмотренные керамические. Отвод изолируется базальтовой ватой, наружная оболочка может быть из оцинкованной или эмалированной стали. Но внутренняя труба идет только из коррозионно-стойкого металла.

Правила выбора

В первую очередь при подборе дымохода нужно учитывать горючее, на котором работает твердотопливный аппарат. Все дело в температуре исходящих газов:

• Дрова – при сжигании в топке твердотопливного котла выдают +300 °С.
• Уголь – около +500-700 °С (в зависимости от марки).
• Пеллеты – всего +120-250 °С.
• Опилки и гранулы – краткосрочно +220-240 °С.

Низкая температура на выходе и у пиролизных котлов, так как их схема функционирования основана на отборе тепловой энергии у самих продуктов сгорания еще в топке. Так что под газогенераторное оборудование можно брать дымоход из нержавеющей стали. Дровяные агрегаты нормально работают с черным металлом, а для угольных подходит только керамика. Но и здесь необходимо смотреть на маркировку – цифра после буквенного обозначения «Т» покажет, при какой температуре допускается применение труб. Однако это только общие советы – рекомендуемый тип дымохода указывается в паспорте самого твердотопливного котла.

Кроме термической стойкости должна учитываться еще и коррозионная. Большинство рассмотренных дымоходов обладает нужными свойствами, а вот трубы из чермета в этом плане оказываются на последнем месте. Поэтому желательно приобрести прокат с максимально возможной толщиной стенки, невзирая на стоимость. У нержавеющих сплавов дела обстоят получше, но прежде чем купить такой дымоход, поинтересуйтесь применяемой маркой стали.

Стоимость

Дымоотвод	Материал	Dвнутр, мм	Толщина стенок, мм	Цена, руб/м
Craft Ф150	AISI 316 (08Х17Н13М2Т)	150	0,8	2 490
Lokki	Эмалированная сталь	120	1,0	970
Kamintherm	Черная сталь	150	2,0	2 590
Сэндвич С52	AISI 430 (12Х17), оцинковка снаружи	200	0,8	2 355
Ferrum	AISI 439 (08Х17Т)	250	0,8	1 810
ДСС	Оцинкованная сталь	115	0,5	288
Schiedel UNI	Керамика (шамот) с коробом	140	—	6 070
Tona Tec ISO	Керамика	120	—	10 260

Дата: 28 июля 2016

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Изготовление и установка дымохода своими руками

В нынешний век стандартизации и качественных заводских материалов лучше не рисковать и не изготавливать дымоход самостоятельно.

Какие материалы лучше применить?

Кирпичные дымоходы требуют определенных навыков, фундамента, много времени – их обычно строят в процессе строительства дома (или модернизируют старые печные, если это возможно).

Керамика – довольно хрупкий материал, и браться за ее монтаж самому стоит только в том случае, если Вы имеете опыт монтажных работ на кровле и уже работали с керамическими конструкциями.

Достаточно прост монтаж стальных дымоходов.

Чертеж и схемы

Перед тем, как подключить дымоход, необходимо изучить инструкцию отопительного агрегата – в нем указан диаметр выводного патрубка, к которому будет подключаться дымовая труба. Затем замерить высоту трубы внутри дома, чердака, определить высоту надкровельной части; продумать размещение, крепление и форму трубы – будут ли наклонные участки и т.д.

Затем советуем начертить детальную схему или чертеж – они помогут определиться с количеством труб, соединительных элементов, креплений, других комплектующих для дымоотвода.

Расчет размеров

Длину следует определить в соответствии со строительными нормативами (см. выше).

Внутренний минимальный диаметр – определяется по инструкции к котлу.

Установка дымохода и особенности монтажа

В продаже имеется большой труб различных длин, колен, тройников, ревизий, кронштейнов, хомутов, элементов с разгрузочными платформами для опирания трубы на кровлю или перекрытие.

Монтаж начинают с установки котла. При горизонтальном расположении патрубка присоединяют к нему тройник – снизу к тройнику крепится емкость (так называемый «стакан») для конденсата. К котлам с верхним расположением патрубка монтируют трубу длиной 1 м, затем колено с ревизией, затем тройник – и все элементы аналогично первому варианту. Затем снизу вверх монтируют собственно элементы дымоотвода. Они соединяются с помощью специальных хомутов. Через перекрытия элементы проводят в кожухе из стальной трубы большего диаметра, зазоры изолируют минеральной ватой. Монтируют специальные элементы с разгрузочными платформами так, чтобы они опирались на перекрытие или кровлю и служили дополнительной опорой для дымохода.

В местах изгиба короба необходимо устанавливать ревизии со специальными лючками для прочистки.

Сверху на дымоход монтируют конус и дефлектор. Если кровля выполнена из горючих материалов – монтируют искрогаситель. Если кровля негорючая – можно без него обойтись.

Как следует правильно определять диаметр

Диаметр дымохода следует определять не от типа материала, из которого он изготовлен, а от высоты и типа самого твердотопливного котла, который используется для обогрева помещения.

К примеру, для устройства с мощностью в 16 кВт, при высоте в 6 метров, нужно будет создать диаметр дымохода (а точнее его сечение) не менее, чем 20 на 20 см,

При высоте в 10 метров, сечение должно быть 150*150. Если применить круглый дымоход, то при наличии высоты в 7 метров, используется труба с диаметром в 20 см, а при высоте в 12, диаметр может быть равным 15 см.

Следует помнить, что высота дымохода для современного твердотопливного котла должна равняться не менее, чем 5 метрам, а лучше даже больше.

При недостатке высоты, будет плохая тяга – как следствие, дым будет выходить лишь частично, либо же вообще не будет выходить.

Слишком высокий дымоход также не приветствуется – это будет создавать эффект быстрого сгорания, что увеличит расход топлива.

Сводная таблица мощностей, высоты и сечения/диаметра

Что бы не ошибиться в расчетах, самым простым вариантом будет просмотреть инструкции и паспорт к котлу – в большинстве случаев, именно там можно обнаружить оптимальные характеристики дымохода, с которыми котел будет функционировать эффективно и без лишних затрат топлива.

Кроме того, если для твердотопливного котла, мощность которого равна 16 кВт, высоты в пределах 5-6 метров будет достаточно, то для более мощных агрегатов, скажем с мощностью в 32 кВт, в обязательном порядке нужно делать дымоход с минимальной высотой в 10-12 метров, с диаметром, или сечением в 20 см.

Для самых мощных устройств, чья мощность превышает значение в 45 кВт, высота должна равняться минимум 12 метрам (а лучше 14), а сечение должно быть не менее, чем 20 см (столько же по диаметру по круглым трубам).

Стоит учесть и такой нюанс – чем меньше диаметр или сечение, тем выше он должен быть.

Материал изготовления дымохода

От материала изготовления, его качества зависят не только показатели КПД и скорость сгорания топлива, но и безопасность.

Рассмотрим варианты, какой дымоход подходит для твердотопливного котла.

• Асбестоцементная труба отличается низкой ценой, высокой жаростойкостью, низким коэффициентом термического расширения, гладкой поверхностью, химической стойкостью к воздействию агрессивных веществ и широким ассортиментным рядом. Недостаток материала его низкая теплостойкость, температура выше 300 С разрушает материал.
• Кирпичный потребует дополнительных расходов на кладку и обустройство фундамента, но в то же время один из самых проверенных временем и надежных вариантов. Выдерживает температуру нагрева до 800 С. Но неровности, образующиеся при кладке способствуют быстрому загрязнению сажей, копотью и требуют своевременной прочистки системы дымоотведения. Кирпичу свойственна высокая теплоемкость, после нагрева он медленно отдает тепло и служит дополнительным источником обогрева помещения.
• Металлические трубы, изготовленные из нержавеющей стали представляет собой сборную легко монтируемую конструкцию. При выходе из строя одного из элементов, прост в демонтаже и замене необходимого узла. Высокая термостойкость, антикоррозийные свойства, гладкая поверхность, применение системы сэндвич предупреждает появление конденсата на стенках, доступная цена.
• Керамические и стеклянные дымоходы имеют идеально ровную гладкую поверхность, высокую теплостойкость, герметичность, износостойкость, эстетичный внешний вид. Недостаток этих материалов – высокая стоимость и сложность монтажа, которую необходимо учитывать при проектировке здания.

Особенности выбора

Дымоход – неотъемлемая часть отопительной системы. Без него не будет работать ни один котел, на каком бы топливе он ни функционировал. Основная задача дымохода заключается в отведении топочных газов и продуктов топливного горения из дома наружу. Без него весь дым будет идти в помещение, создавая опасную для жизни ситуацию

Выбор и установка дымохода на твердотопливный котел – ответственная задача, при которой надо уделять внимание мельчайшим нюансам и обладать определенными знаниями и навыками

Сила тяги

Одним из главных критериев при выборе дымохода является сила тяги, которую он способен обеспечивать. От нее зависит, насколько эффективно и быстро отработанные газы буду покидать помещение, а также общая производительность отопительного оборудования. Тяга в дымоходной трубе определяется скоростью движения газов, которые образуются в результате столкновения воздушных потоков с различной температурой и перепадами атмосферного давления.

Величина силы тяги зависит от многих факторов, но главными из них являются форма дымохода (наличие изгибов и протяженность) и сечение его труб. Чтобы получить максимально хорошую тягу, дымоход должен быть прямым и сужаться к верхушке. Чем больше изгибов трубы, тем слабее тяга, поскольку воздуху требуется больше усилий и времени, чтобы пройти от котла к выходу. По этой причине при монтаже дымохода для твердотопливного котла необходимо стараться делать как можно меньше поворотов, изгибов и уклонов. Для этого отопительное оборудование лучше поместить в помещении, из которого можно сразу вывести трубу наружу. В зависимости от характеристик котла это может быть кухня, прихожая или отдельное подсобное помещение – котельная.

Параметры, определяющие эффективность работы тяги:

1. Если дымоход постоянно гудит или периодически начинает шуметь, рекомендуется установить в нем специальную заслонку (шибер). Она будет помогать регулировать силу тяги и позволит достичь максимально высоких показателей.
2. Если вы заметили, что топочные газы и дым понемногу проникают в помещение, значит у дымохода низкая тяга. Обычно такие признаки проявляются во время первого испытания. В этом случае нужно пересмотреть строение конструкции, сделать ее более прямой и устранить возможные неисправности.
3. Чтобы получить стабильно хорошую тягу, высота дымохода для твердотопливного котла должна быть не меньше 5 м. При этом труба, выходящая из крыши наружу должна подниматься хотя бы на 1 м выше коньковой балки.

Особенности конструкций

Если вы знакомы с основами физики, то должны знать, что дым выходит из топочного отсека котла спиралевидно, а скорость его постепенно увеличивается. Подобное явление и обуславливает необходимость обустройства максимально прямого и вертикального дымохода. Если этого не сделать, то траектория движения дыма будет нарушена, и тяга ослабнет.

Также следует брать во внимание формы сечения трубы для дымохода твердотопливного котла. Оптимальной формой является круг или овал

Квадратные и прямоугольные трубы не могут обеспечить максимально эффективное выведение топочных газов. В этом случае будут образовываться завихрения, быстро появится нагар, сажа, труба засорится, тяга будет недостаточной. Выбор формы сечения и длины дымохода определяется используемой системой отопления, видом котла и особенностями здания.

Особенности и нюансы монтажа и установки

Собираясь устанавливать твердотопливный котел, следует озаботиться и тем, что бы обеспечить беспрепятственный выход дыма (результата горения).

В этих целях и строятся дымоходы.

Вне зависимости от типа постройки – как для деревянного дома, так и построенного из кирпича можно соорудить дымоход.

Причем устанавливается он как внутри здания, так и снаружи. Оба типа подобного строительства существенно отличаются, это следует учитывать при проектировании и подбирать для собственного случая тот который будет максимально удобен, или потребует меньших затрат. Причем главным в процессе проектирования будет эффективность, а вот затратная часть отходит на второй план.

Схема дымохода

Наличествует и огромный ассортимент строительных материалов используемых в строительстве, и посредством которых предлагается построить дымоход – основные отличия заключаются в цене, отдельные виды строительных материалов применимы в конкретных случаях (следует учитывать тип твердотопливного котла и используемый вид топлива, или планируемые виды топлива, мощность котла и массу иных факторов).

В ином случае выход дыма будет затруднен, он будет оставаться в помещении, что неизменно приведет к плачевным последствиям и даже опасным для жизни и здоровья жильцам ситуациям.

В большинстве случаев, компании продающие котлы могут помочь либо с проектировкой, либо с полной постройкой дымохода. Так или иначе – проконсультироваться с ними имеет смысл.

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

• Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
• Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
• На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
• Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
• Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

• В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
• Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
• Система дымоотвода должна быть выполнена без уступов.
• Наибольшее количество колен, которые могут быть сделаны в системе – три.
• Сечений поперечного типа вообще не должно быть.
• Даже маленькие конструкционные прогибы недопустимы.

• Все части должны быть соединены настолько плотно, насколько возможно.
• Между частями всей конструкции не должно наблюдаться зазоров.
• Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
• Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
• Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
• Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
• В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
• Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

• если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
• если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
• если не более полутора метров, то не ниже 50 сантиметров от конька.

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.
