Дымовая труба: расчет высоты и сечения

Диаметр дымохода

Диаметр дымоотводящей трубы  зависит от мощности теплогенератора (котла, топки). Слишком малое сечение дымохода не обеспечит отвод полного объема продуктов сгорания. При слишком большом — уменьшится тяга, поскольку возрастет сопротивление отходящим газам со стороны холодного воздуха.

Говоря о каминах с открытой топкой, общепринятое соотношение сечения дымохода и размера проема топки камина (ширина/высота) составляет 1:10. При этом форма сечения должна быть круглой – это оптимальный вариант. В конструкциях с квадратным или прямоугольным сечением в прямых углах возникают завихрения, препятствующие максимальному удалению дыма и приводящие к образованию сажи. Если вы все же склоняетесь к прямоугольному сечению — следует выбирать, чтобы стороны были в соотношении 1 к 1,5, и даже в таком случае углы внутри необходимо закруглять.

В случае установки печи, диаметр трубы должен быть не меньше диаметра поддувала. Минимальное сечение составляет 100 мм. Когда теплоотдача меньше 3000 ккал/ч сечение по правилам составляет — 140×140 мм, в противном случае — 140×270 мм.

Дымовой ствол должен быть вертикальным, без заужений. Допускается не более двух отклонений от вертикали на угол не более 30°, относом не более 1 метра. В отдельных случаях допустим угол отклонения канала от вертикали до 45°, а относ – до 1,7 метра.

Основные параметры дымовой трубы промышленного назначения

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

Вычисление аэродинамических показателей

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Размер конструкции по высоте

Последний параметр зависит от следующих факторов:

  • Метеорологический режим атмосферы в определенном регионе.
  • Скорость движения воздушного потока.
  • Рельефные особенности местности.
  • Температурные значения отводимого газа.

В процессе проектирования конструкции для отвода вредных продуктов сгорания топлива определяются такие показатели:

  • Оптимальный размер трубы по высоте.
  • Максимальное допустимое значение объема вредных выбросов в атмосферный слой.

Показатели прочности и устойчивости трубы

Конструкция трубы также определяется соответствующими расчетами, которые предусматривают комплексное вычисление оптимальной устойчивости и прочности конструкции.

Эти расчеты необходимо проводить для того, чтобы определить способность дымовой трубы противостоять воздействию следующих факторов:

  • Сейсмическая активность.
  • Поведение почвы.
  • Нагрузки от ветра и снега.

Во внимание принимаются и другие функциональные особенности трубы:

  • Масса конструкции.
  • Колебание оборудования динамического характера.
  • Расширение под воздействием определенной температуры.

Определение прочностных характеристик позволяют сделать правильный выбор конструкции и формы дымовой трубы. В соответствии с поведенными вычислениями выполняют расчет основания под возводимое сооружение: определяется его конструкция, величина заглубления и площадь подошвы.

Тепловые расчеты

Теплотехнические расчеты проводятся с определенной целью:

  • Определить показатели расширения исходного материала под воздействием определенной температуры.
  • Установить температуру наружной оболочки.
  • Выбрать тип и толщину утеплительного материала.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Какие параметры требуется вычислить?

Для расчета нужно определить такие параметры:

Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы

Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале

Тем самым, вы отталкиваете момент прочистки каналов. Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Для чего требуется расчет дымохода

Именно дымоход обеспечивает безопасность жильцов. Неправильно спроектированный дымоход неспособен полностью удалить токсичные продукты сгорания (углекислый и угарный газ, окислы серы), дым и копоть. Возможен даже пожар при попадании горячего дыма в помещение. Особенно опасно опрокидывание тяги – поворот движения дыма в обратном направлении.

Поэтому при монтаже дымохода необходим правильный расчет его параметров – именно они обеспечивают создание идеальной тяги и полное удаление вредных веществ.

Использование дымовых труб

Конструктивные особенности

Кроме внутреннего оборудования важной деталью также является дымоход, который монтируется на тепловой установке. От того, насколько точно был выполнен расчет дымовой трубы котельной, и насколько правильно была установлена эта конструкция, во многом зависит эффективность работы всей системыСуществует несколько разновидностей таких труб:

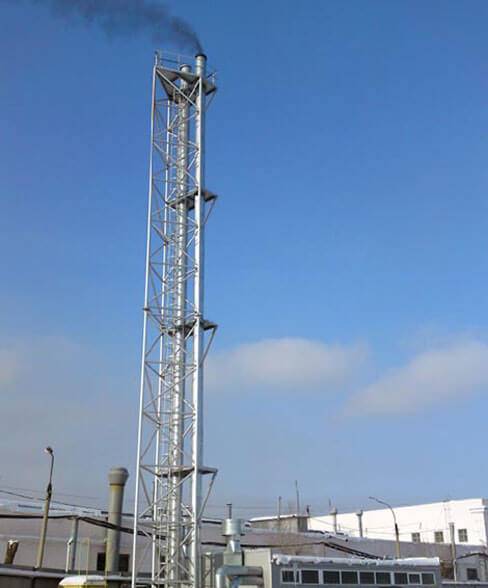

  • Фермовые. Внутренний дымоход крепится к самонесущим стальным фермам, установленным на грунте и закрепленным с помощью глубинных анкеров либо анкерной корзины в монолитном железобетонном основании.
  • Самонесущие. Собираются из нескольких дымоходов, окруженных теплоизоляционным контуром и закрепленных внутри стальной самонесущей обечайки. Наружная конструкция несет статическую нагрузку а также сопротивляется ветровым воздействиям.

Элементы самонесущего дымохода

  • Фасадные. Наиболее простые в монтаже, некоторые из них могут быть установлены даже своими руками. Представляют собой сборный или монолитный стальной дымоход, закрепленный либо непосредственно на стене, либо на системе стеновых кронштейнов.
  • Мачтовые. В качестве дымовыводящего канала используется бесшовная толстостенная стальная труба, нижняя часть которой фиксируется анкерами на цокольной плите. Для сопротивления ветровым нагрузкам конструкция закрепляется растяжками из тросов.

Фасадная конструкция

Нужно отметить, что большинство подобных конструкций обладают значительными габаритами и массой. Вот почему монтаж или демонтаж котельной трубы выполняют в основном специализированные организации. Исключение составляют лишь небольшие дымоходы частных домов, а также упоминавшиеся выше фасадные малогабаритные системы.

Расчеты основных параметров

Для проектировки и возведения эффективно работающего дымохода необходимо заранее рассчитать его основные параметры, к которым относятся высота дымовой трубы котельной и ее внутренний диаметр. Проще всего это сделать с помощью специальных программ-калькуляторов, которые можно найти в сети, но и без них можно узнать хотя бы приблизительные цифры.

Для бытовых котельных небольшой мощности исходные данные будут примерно одинаковыми:

  • Входящая температура газа – до 200С.
  • Движение газа в трубе – 2м/с и более.
  • Высота по СНИП – не меньше 5 м от колосника и не ниже 0,5 м от конька (для промышленных моделей – минимум на 5 м выше чем самый высокий объект в радиусе 25 м).
  • Естественный напор газа – 4 Па и более.

В качестве примера рассчитаем диаметр стальной изолированной трубы (тепловой коэффициент В = 0,34), необходимой для работы котельной, в которой в час сжигается 10 кг дров с влажностью 25% и температурой на выходе 150С.

Объем газов, необходимых для сгорания топлива – 10м3/кг:

  • Вычисляем объем газов на входе в трубу в секунду по формуле Vr= m*V*(1+t/273)/3600, где m –масса топлива, а V – объем газа.
  • Получаем Vr = (10*10*1,55)/3600 = 0,043 м3/с.
  • Используя формулу объема цилиндра, определяем квадрат диаметра D2 = (4∙0.043)/3,14∙2 = 0,027.
  • Следовательно, минимальный диаметр дымохода составит 0,165 м.

Как видите, вычисления даже одного параметра достаточно сложны. Это – еще один аргумент в пользу того, что проектировкой дымоходов, особенно рассчитанных на поддержание работы котельных с высокой мощностью, должны заниматься профессионалы.

Молниезащита

Учет всех особенностей при составлении проекта, правильный монтаж, регулярное обследование дымовых труб котельных для выявления дефектов и своевременного их устранения являются обязательными условиями для эффективной работы. Однако иногда причиной выхода системы из строя могут стать внешние факторы.

Одним из таких факторов является молния, и потому высокие трубы нужно защищать от ее воздействия:

На неметаллических дымоходах монтируют стальные или омедненные молниеулавливающие стержни. Их количество может варьировать от одного (сооружения до 50 м) до трех (от 150 м и выше). В ряде случаев стержни заменяют стальными кольцевыми накладками, которые крепятся на торце.

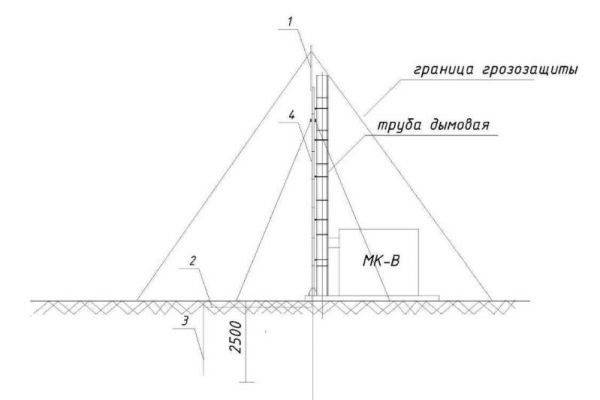

Схема молниезащиты неметаллической конструкции

Для бетонных труб роль молниеотводов играет внутренняя арматура. Чтобы повысить эффективность ее функционирования, верхние края стержней соединяют сварным способом. Стальная труба сама по себе играет роль молниеотвода

Естественно, в этом случае важно обеспечить качественное заземление

Материал

Печные трубы для бани делают из таких материалов:

  • кирпич обожженный (силикатный не подходит) — имеет хороший теплообмен с окружающей средой, огнеупорен, под такой дымоход необходима прочная опора;
  • керамика — устойчива к высоким температурам, физическому и химическому воздействию, керамические блоки изготавливаются специально для дымоходов.
  • черный металл — для предохранения от коррозии его покрывают эмалью, он выдерживает температуру до 500°С, но не подходит для интенсивно работающих бань;
  • нержавеющая сталь — отличается прочностью и легкостью, трубу из нее можно устанавливать на печь с толщиной стенок в полкирпича, лучшая марка — AISI 321 (с примесью молибдена), материал надо покупать у проверенного производителя.

Асбоцемент — слишком пористый материал, легко впитывает конденсат, который, соединяясь с сажей, разрушает трубу, она может лопнуть. Чтобы этого избежать, ее необходимо утеплить и обложить кирпичной кладкой. В парилке не используют дымоходы с оцинкованным наружным кожухом, т.к. этот материал при нагревании выделяет вредные вещества.

Высокую пожароопасность имеют деревянные части крыши и кровля из горючих материалов. Трубу располагают от них на расстоянии 15 и 30 см соответственно и изолируют эти элементы конструкции кровельной сталью, гибким листовым асбестом.

Расчет параметров трубы

Для определения высоты и диаметра дымовой трубы для котельной необходимо выполнить аэродинамический расчет конструкции. Диаметр зависит от мощности отдельных котлов или в целом котельной. На горение топлива и эффективное удаление дыма огромное влияние оказывает тяга, для создания которой необходима постоянная подача воздуха в топку. Это обеспечивается как естественным, так и искусственным путем.

Если в систему встроен дымовой насос, то высота трубы решающего значения не имеет. Важен этот параметр в основном для учета вредных выбросов в атмосферу. Чтобы определить самотягу, нужен обязательный расчет и высоты, и сечения трубы.

Расчет высоты трубы при естественной тяге

Чтобы создать нормальную естественную тягу необходимо соблюсти условие равенства силы тяги и суммарного сопротивления, которое возникает во время продвижения дымовых газов по газоводным каналам котла и тракту дымовой трубы. Обеспечить такую тягу возможно при условии небольшого газового сопротивления, когда высота трубы не превышает 60 м.

Нормативными документами, регламентирующими расположение и расчет дымовых труб по высоте, являются СНиП41-01-2003, СП 7.13130.2009, рекомендации изложенные в инструкции к котлу, в частности, следующие их требования:

От колосников до верхней точки трубы не должно быть меньше 5 м.
Над плоской кровлей без высокого ограждения труба должна возвышаться не менее чем 0,5 м.
По отношению к высоте ограждения и конька крыши труба должна превышать их уровень на 0.5 м, если она находится в пределах полутора м от этих конструкций.
Когда дымоход удален от парапета и конька на расстояние от 1,5 до 3 м, его верхняя точка должна совпадать с их уровнем по высоте.

При неправильно подсчитанной высоте дымохода может возникнуть много проблем и главная – воздушные завихрения или зона ветрового подпора. Огонь в топке могут погасить сильные порывы ветра.

Выполнение правил пожарной безопасности также обязательное условие при проектировании трубы котельной. Необходимо изолировать конструкции, прилегающие к трубе. Чтобы искры из вентиляционных отверстий на трубе не попадали на кровлю в случае, когда она выполнена из горючего материала, высоту конструкции увеличивают на 0,5 м. Труба котельной должна быть удалена от высоких построек и деревьев минимум на 2 м.

Так как оптимальная тяга возникает за счет разности между суммарной плотностью газов, уходящих в дымоход и столбом воздуха снаружи равным по высоте, расчет выполняется по формуле:

Расчет довольно сложный, лучше, если его выполнят специалисты. Параметры, влияющие на высоту трубы:

Коэффициент А характеризует метеорологическую обстановку региона.
Мi – масса дымовых газов, которые проходят через трубу за единицу времени.
F – скорость с которой оседают частицы, образующиеся во время горения.
Спдкi и Сфi – показатели концентрации разных веществ в дымовом газе.
V – объем газа.
T – разница между температурами воздуха, поступающего в трубу и выходящего из нее.

Если котельная расположена в пристройке к дому, последний становится помехой. Необходимо, чтобы в этом случае оголовок трубы располагался выше зоны ветрового подпора. В противном случае функционировать нормально отопительное оборудование не сможет.

Чтобы определить, на какую величину нужно нарасти трубу, находят самую высокую точку на доме, проводят через нее прямую образовывающую угол 45 градусов с поверхностью земли. Пространство под этой линией – зона ветрового подпора, а дымоход должен располагаться над ней.

Расчет диаметра трубы

Для расчета диаметра трубы существует формула: S = m/(?r х w). Здесь m – расход топлива за 1 час, w – скорость движения дымовых газов, ?r — плотность воздуха в условиях работы, определяют его по формуле: pв = pBну х 273?273 х tос. Где tо – температура воздуха снаружи, pBну – плотность воздуха в нормальных условиях = 1,2932 кг/м3.

Пусть в котле сгорает 50 кг твердого топлива за час, тогда за секунду это будет 50 : 3600 = 0,013888 кг. Скорость движения дымовых газов – 2 м за сек. При температуре воздуха -4 градуса С плотность воздуха равна 0,6881кг на 1 куб. м. Тогда S = 0,013888 : (0,6881 х 2) = 0,010092 кв. м = 92 кв. см. Для круглого сечения d = v4 x 92 : 3,14 = 10,83 см.

Диаметр цилиндрического дымохода можно рассчитать и по другой формуле: d = 1000/1,163 x (r x QvH), где r — коэффициент, зависящий от вида используемого топлива. Для угля это 0,03, для дров 0,045, для газа 0,016, жидкого топлива — 0,024.

Для чего требуется расчет дымохода?

Для того, чтобы ваша печь работала должным образом, важно, чтобы система дыма отведения была настроена, как положено. Огромную роль в этом играют два основных параметра, с которыми познакомимся немного ниже

От них будет зависеть, какая тяга будет, насколько эффективно будет удаляться дым из печи. Как правильно рассчитать трубу для дымохода будет зависеть не просто функционирование системы, но и безопасность людей живущих в помещении

Поэтому обращайте внимание на любые тонкости, изучайте теорию, чтобы потом можно было без проблем узнать и определить, как самостоятельно рассчитать дымоход

Расчет параметров трубы

Перед монтажом системы проводится расчет габаритов газоотвода. Определяют аэродинамические характеристики. Учитывается мощность котельной установки для расчета диаметра газоотвода. Рассчитывается скорость поступления воздуха в канал. Если этот показатель при естественной циркуляции недостаточный, я рекомендую обеспечить нормальную тягу при помощи дымового насоса.

Если циркуляция масс осуществляется за счет специальной техники, высота трубы значения не имеет

Если система обустраивается по принципу самотяги, важно выполнить правильный расчет

Определение пропускной способности

Расчет и расположение типового газоотвода регламентируется СНиП 41-01-2003, СП 7.13130.2009. Чтобы правильно рассчитать суммарное сопротивление и естественную силу тяги, учитывается несколько параметров. Ствол должен иметь соответствующий диаметр, располагаться на определенной высоте. Чтобы выполнить условие строительных норм, диаметр газоотвода должен быть следующим:

  • железобетон — до 10 м;
  • кирпич — 0,6-8 м (в зависимости от высоты и мощности установки);
  • сталь — 0,4-1 м.

Скорость газов на выходе при естественной тяге составляет 15-20 м/с, а при искусственной — 35-40 м/с. Диаметр рассчитывают по формуле:

Д = РТ / (ПВ * СГ), где РТ — расход топлива в час, ПВ — плотность воздуха, СГ — скорость движения газов в канале.

ПВ = ПВн * 273/273*ТВ, где ПВн — нормальная плотность воздуха (1,293 кг/м³), ТВ — наружная температура воздуха.

Определение высоты

Высота дымоотвода зависит от материала ствола, типа кровли, мощности котельной установки. Придется учесть ряд параметров. В зависимости от материала высота труб может быть:

  • кирпич — 30-70 м;
  • железобетон — до 300 м;
  • сталь — 30-40 м.

До верхней точки трубы от колосников расстояние составляет не менее 5 м. Если кровля плоская, газоотвод должен быть выше 50 см. При наличии конька и ограждения верхняя точка ствола должна быть выше 50 см. От самой высокой точки кровли труба должна отстоять на расстоянии 1,5 м.

При расчете высоты трубы учитывают мощность котельной установки. Если показатель составляет 1100 кВт, высота газоотвода составляет 13 м. Мощные котлы до 12 000 кВт комплектуются трубой высотой 28 м.

Расчеты прочности и устойчивости конструкции

Расчет на прочность проводит специалист. В соответствии с полученными результатами определяется тип дымоотвода и основные характеристики. При самостоятельном расчете непрофессионал допускает ошибки. В ходе выполнения расчетов строится 3D-модель, определяется сбор нагрузок.

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот. Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки

Кстати, следует всегда стремиться к минимизации количества и длины подобных участков

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

дымоходная труба Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно). На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов

Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент).. Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи

Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топливаУдельная калорийность топлива, кКал/кг, усредненноУдельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности — 25%330010150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%300010130
Торф — брикеты400011130
Уголь бурый470012120
Уголь каменный520017110
Антрацит700017110
Пеллеты или древесные топливные брикеты48009150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Цены на дымовую трубу

дымовая труба

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс / Fд

Sc — площадь поперечного сечения канала дымохода, м².

Fд — скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
