Что такое стеновые (фасадные) кассеты, способы монтажа

Фасадные кассеты (металлокассеты)

Наши преимущества

Фасадные металлокассеты – современный строительный материал для облицовки зданий по технологии вентилируемых фасадов. Этот тип изделий характеризуется прямоугольной или квадратной формой, где для придания объемности применяют загиб с четырех сторон. Металлические фасадные кассеты широко используют при обустройстве фасадов зданий различного функционального назначения:

• торгово-развлекательные комплексы,
• жилые здания и сооружения,
• терминалы аэропортов и здания вокзалов,
• складские и логистические комплексы,
• офисные и административные здания,
• объекты промышленного назначения.

Крепление фасадных кассет осуществляют с учетом наличия вентилируемого зазора, который обеспечивает отвод влаги от несущих элементов зданий.

Производство металлокасет

Фасадные кассеты производятся из оцинкованной листовой стали, толщиной от 0,5-1,5 мм и могут быть изготовлены различных размеров (в виде квадрата, прямоугольника или другой произвольной формы). Фасадные кассеты «Профметалл» могут быть выполнены как с полимерным покрытием, так и без него.

Готовую форму металлическая кассета приобретает уже на гибочном оборудовании, где происходит загибание листов заготовок со всех сторон. Форма загибов зависит от типа фиксации кассет:

• Открытое крепление, где предусмотрено крепление к несущему каркасу при помощи саморезов.
• Скрытая, где изделия фиксируются между собой с помощью специальных встроенных креплений, а поверхность фасада имеет идеально ровную поверхность.

После окончательного придания металлическим панелям требуемой формы, они поступают в цех порошковой покраски. Окрашивание металлокассет осуществляют по технологии порошковой окраски, что позволяет получить готовые изделия в любом цвете палитры RAL.

Преимущества металлокассет

Фасадные оцинкованные кассеты характеризуются большим количеством преимуществ по сравнению с другими облицовочными материалами:

• Длительный срок службы без потребности в проведении ремонта или восстановления.
• Простой монтаж за счет наличия специальных креплений, что обеспечивает быструю установку на поверхности стен с неровностями или сложной формой.
• Облицовка из металлокассет снижает теплопроводность стен и соответственно расходы на отопление.
• Фасад из оцинковки устойчив к воздействию атмосферных осадков, коррозии, солнечному свету, порывам ветра, резким перепадам температуры и механическим повреждениям.
• Широкий выбор доступных цветовых решений обеспечивает отменные декоративные качества.
• Стальная поверхность панелей обладает высокой пожарной безопасностью, не распространяет горение и не выделяет дыма.
• Легкий вес панелей обеспечивает низкую механическую нагрузку на фасад, что делает возможным их монтаж даже на ветхие здания.
• Высокая степень ремонтопригодности вентилируемых фасадов из оцинкованных панелей дает возможность быстро восстановить поврежденные участки.
• Стоимость металлических кассет позволяет реализовать облицовку фасада при жестких ограничениях бюджета.

Предложение Компании “Профметалл”

Компания «Профметалл», имя собственное производство, является ведущим производителем фасадных металлических кассет в Севастополе и области. Мы гарантируем качество и надежность выпускаемых фасадных кассет. Предлагаем широкий выбор металлокассет различной формы и размеров. С помощью порошковой покраски можно передать любой цвет и фактуру для воплощения любых нестандартных дизайнерских решений. Цена за м2 нашей продукции выгодно отличается от коммерческого предложения конкурентов и зависит от способа крепления, толщины металла и типа декоративного покрытия. Наша компания предлагает выгодно купить качественные фасадные металлокассеты, изготовленные с учетом всех требований клиента.

Фасадные кассеты (металлокассеты) Фасадные металлокассеты – один из универсальных материалов, применяемых для отделки вентилируемых фасадов зданий с повышенными требованиями к внешнему виду. Фасадные кассеты от производителя – Профметалл50.

Виды алюминиевых профилей пригодных для монтажа фасадных кассет

Для крепления композитных панелей используется три основных вида профилей. Конечно, модификация профилей на срезе у разных производителей будет отличаться. Толщиной, габаритными размерами, разветвленностью сечения. Но в целом, выделяют три типа кассетных профилей:

• Т-профиль;
• Y-профиль;
• Н-профиль.

Т-профиля применяют с выносной кареткой, таким образом экономят 15мм боковой отбортовки кассеты. Поясню, отбортовка кассеты – эта часть боковой, верхней или нижней поверхности кассеты; когда мы используем наностную каретку, то отбортовка уменьшается до 35мм. Для сравнения, в системах с утопленной салазкой, боковая отбортовка 50мм. Мелочь, скажете вы. Но когда идет раскрой листовых материалов и чуть-чуть милиметража не хватает, тогда можно прочувствовать значимость и этих моментов.

Y-профиль используют с внутренней салазкой, тем самым усиливают конструкцию системы. Y-профиль имеет более разветвленное сечение относительно Т-профиля, поэтому может применяться там, где Т-профиль по нагрузкам не проходит: высотные объекты, внешние углы зданий, повышенное значение ветрового района и другие. Это не значит, что Т-профиль не проходит на указанных участках. Все очень индивидуально, и каждый случай нужно рассматривать в отдельности.

Есть особенность применения у-профиля – его можно применять в случае, если используется кассета с креплением на вырубках. Кассеты на вырубках сейчас используют реже, потому что требуется специальное оборудование для изготовления пробоин в боковой отбортовке кассеты. Но такой способ позволяет немножко экономить, потому что исключает использование иклей. Кассету с пробоинами в виде зацепов на боковой поверхности навесить на т-профиль не получится.

Y – профиль дороже Т-профиля, в нем больше сырья. Но стоимость системы на м2 при использовании Y – профиля может быть ниже. Так происходит из-за низкой стоимости каретки и икли – специальных для этого профиля

Они содержат мало алюминия и потому дешевле, причем без потери качества, что важно

Н-профиль, можно сказать, «канул в лету». Н-профиль – это профиль или замкнутого сечения или вида, схожего с буквой «Н». Это тяжелый добротный профиль, плохо, что дорогой. Сейчас Н-профиль используется все чаще в системах с креплением к межэтажным плитам. Если коротко, то крепление к межэтажным плитам оправдано тогда, когда заполнение стены не выдерживает потребных нагрузок на точку крепления. Часто это случается при заполнении стены пористыми бетонами. Если плотность блока низкая, то крепить подсистему в него нельзя. И нужно либо использовать химический анкер, либо крепить кронштейны только к межэтажным перекрытиям. Межэтажные перекрытия – это монолитный бетон, а он выдерживает нагрузку до 600кг на точку крепления. Но так как пролет между этажами не менее 2,6м, нагрузки на профиль колоссальные. И, чтобы профиль не «сложился», он должен быть очень прочным. Поэтому применят профиля более разветленного сечения, чем классические. Межэтажных профилей много видов, но отдельно на эту тему можно будет почитать в специализированной статье: «Межэтажная система крепления».

Основные характеристики фасадных кассет

Преимущества облицовочного материала

Фасадные кассеты не зря пользуются большой популярностью в строительстве. Причина тому кроется в преимуществах данного материала, к которым можно отнести:

1. Долгий срок службы, прочность и надежность такой облицовки.
2. Относительную простоту сборки. Процесс монтажа подобных кассет производится достаточно быстро и не требует привлечения большого количества специалистов.
3. Фасадные кассеты хорошо защищают стены постройки от неблагоприятных погодных условий: ветра, влаги, солнечного излучения.
4. Данный вид облицовки относится к пожароустойчивым материалам, кроме того, он хорошо переносит морозы и перепады температур.
5. Фасадные кассеты, благодаря малому весу, дают совсем небольшую нагрузку на стены здания.
6. Под элементами конструкции вы можете проложить дополнительный слой тепло- и гидроизолирующего материалов, обеспечив тем самым уют внутри помещений.
7. Идеально ровные и гладкие фасадные кассеты способны замаскировать все погрешности стен постройки.

Фото фасадных кассет:

Материалы изготовления фасадных кассет

В зависимости от материала изготовления, фасадные кассеты делятся на три вида. Рассмотрим их более подробно:

1. Оцинкованные фасадные кассеты производятся из листов оцинкованной стали. Они твердые и прочные, но также и достаточно тяжелые. Если вы желаете использовать в оформлении здания именно этот облицовочный материал, вам придется позаботиться о создании надежного крепления из металлопрофиля для фасадных кассет. Что касается цветового решения, то здесь все зависит от вашего вкуса и фантазии. Во время производства кассет листы оцинкованной стали покрывают специальной полимерной пленкой, палитра оттенков которой довольно широка.
2. Кассеты из композитных сплавов не столь прочны, как предыдущий вид материала, однако и они обладают неоспоримым преимуществом – небольшой массой. Как правило, подобные элементы используют для оформления невысоких зданий, фундамент и стены которых не вынесут слишком большой нагрузки. Отметим также, что некоторые виды сплавов плохо переносят перепады температур или сильную жару, поэтому при выборе материала внимательно изучите все его характеристики.
3. Третий вид облицовочного материала – это кассеты из алюминия. Их главным преимуществом считаются небольшой вес и высокая прочность. Кроме того, размеры фасадных кассет из алюминия достаточно велики, что напрямую влияет на скорость их монтажа. К недостаткам такого материала можно отнести его стоимость – цена таких фасадных кассет выше, чем у предыдущих двух видов, но и в плане качества они выигрывают у своих более дешевых аналогов.

Как правило, фасадные кассеты продаются в комплекте с прочими элементами, необходимыми для монтажа всей конструкции. Набор деталей для облицовки здания включает следующее:

• откосы;
• алюминиевые либо другие металлические профили;
• крепежные костыли;
• ветровые панели;
• детали для маскировки щелей;
• уголки для фиксации панелей;
• наличники.

Особенности и технические характеристики

Вентилируемый материал для отделки часто именуют металлокассеты. Главной особенностью этих изделий является их конструкция – они изготавливаются в форме прямоугольника или квадрата из разного металла или сплавов сырья. Края кассет загнуты внутрь, за счет чего они имеют сходство с коробкой. Такой короб имеет специальные отверстия для крепления, а также загиб в верхней части изделия. Нижний край зацепляющий, он содержит отверстия для выхода скопившегося конденсата и вентиляции основания.

Материал входит в группу строительных товаров для облицовки, их применение позволяет кардинально видоизменить внешнее оформление здания. Кроме того, продукция создает вентилируемые фасады, улучшая экстерьер и выступая в роли бюджетного варианта при проведении работ по реконструкции сооружений.

Продукция реализуется в комплекте с другими составляющими, наличие которых требуется для крепления.

В набор входят следующие элементы:

• металлопрофиль;
• откосы;
• ветровые панели;
• крепежные костыли;

• наличники;
• изделия, с помощью которых скрываются зазоры при монтаже;
• уголки, используемые для монтажа.

Металлические фасадные кассеты – что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

• отличное качество
• оптимальный размерный ряд
• разнообразие крепежных деталей
• постоянство параметров каждой кассеты
• возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

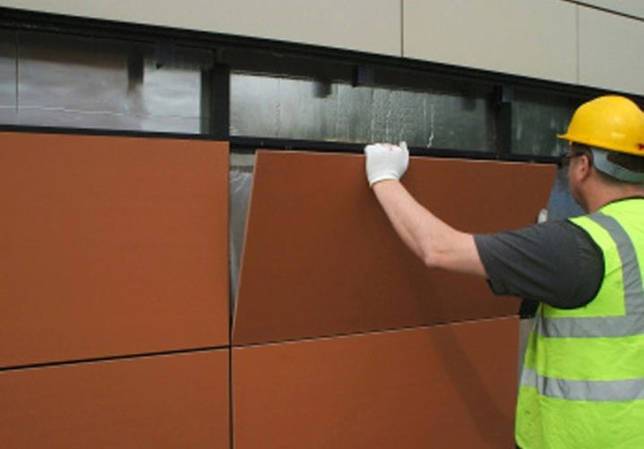

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Монтаж фасадных кассет

Как происходит раскрой композита

Фрезеровальным станком с обратной стороны листа наносятся треугольные борозды, по которым в дальнейшем материал сгибается и формирует кассету. Главное преимущество алюминиевых композитных кассет перед стальными, это возможность исправить ошибочный гиб. Т.е. если, например, при навешивании кассеты обнаружилось, что она не соответствует по размеру – «руст поехал», замены кассеты не требуется. Достаточно разогнуть кассету обратно в плоский лист, отфрезеровать правильно, и сформировать новую кассету. Стальная композитная кассета не может быть загнута и разогнута, т.к. на лицевой поверхности образуется волна. Композитная оцинкованная кассета имеет и положительные свойства, она будет описана в другой статье более подробно.

Вальцовка композитных панелей – это смыкание верхнего и нижнего алюминиевого листа кассеты. Делается для того, чтобы закрыть прослойку от предполагаемого огня. Иногда, архитектором предусмотрена перфорация на фасадном материале из алюминиевых композитных панелей. В этом случае, внутренние торцы отверстия должны быть защищены, и они подвергаются процедуре вальцевания.

Преимущества и недостатки

К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.

Помимо этих качеств, к достоинствам нпф относят следующие характеристики:

• слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
• наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
• высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
• эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
• монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
• системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.

Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:

• если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
• на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
• работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.

Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.

Производство фасадных кассет

Фасадные кассеты можно сделать дома на листогибочном станке

Изготовление металлокассет выполняется только в производственных условиях. Суть его заключается в штамповке заготовки из листа толщиной от 0,5 до 1,5 мм. Затем листы нарезают по размерам и сгибают, придавая нужную конфигурацию.

Сгибание производится поэтапно. Сразу после нарезки на угловысечном станке формируют контуры кассеты. Затем на гибочном оборудовании ей придают окончательную форму. Готовые изделия покрывают порошковой краской, если это предусмотрено.

Качество проекции контролируется на каждом этапе.

Как не допустить ошибок при выборе и использовании материала

Для того чтобы избежать ошибок при выборе и использовании фасадных панелей необходимо учесть климатические условия региона и внимательно ознакомиться с рекомендациями завода-изготовителя.

В тех регионах, где наблюдаются значительные перепады температур лучше использовать стальные или толстые алюминиевые фасадные панели.

Прежде чем выбрать материал, следует произвести точный расчет несущей способности фундамента и убедиться в том, что он способен выдержать существенную дополнительную нагрузку. Кроме того, при укладке облицовки следует точно соблюдать технологию монтажа.

Для качественного монтажа облицовочных панелей, необходимо знать наиболее распространенные ошибки. Категорически запрещается порезка фасадных кассет болгаркой или плазменным резаком. Прежде чем приобрести материал, нужно уточнить срок хранения кассет и дату ее выпуска. Панели, имеющие полимерное защитно-декоративное покрытие, могут храниться в заводской упаковке не больше 45 дней со времени отгрузки.

Покупая облицовочный материал для общественных и административных зданий необходимо помнить, что монтаж на кассетную облицовку каких бы то ни было вывесок, указателей, рекламных конструкций и т.п. категорически запрещается. В частных домах не допускается крепление к фасадным панелям навесных козырьков, спутниковых антенн и т. п.

К кассетной облицовке допускается крепление только элементов водосточной системы. Однако даже эти элементы должны крепиться не к облицовке, а к несущему основанию, не связанному с облицовочными панелями.

Купленные металлические кассеты необходимо хранить в защищенном от света месте. Не следует снимать защитную пленку вплоть до начала монтажных работ. Воздействие ультрафиолета может вызвать необратимые изменения в структуре клеящего вещества, что в свою очередь, значительно усложнит снятие защитной пленки с панелей.

Благодаря высоким эксплуатационным характеристикам, простоте монтажа и привлекательному внешнему виду, фасадные кассеты получили самое широкое распространение. Как правило, материал используется для устройства вентилируемых фасадов, надежно защищающих несущие конструкции от вредных атмосферных факторов и механических воздействий.

Кассетные панели для фасада что это и как выглядит

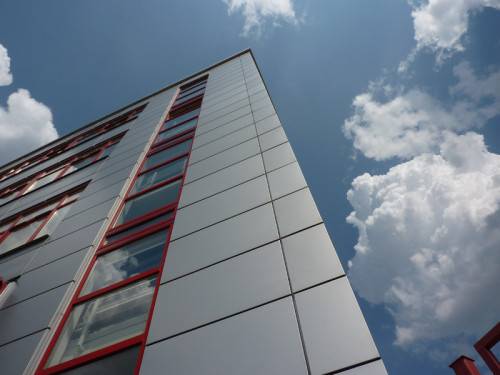

Фото здания — фасадные кассеты

Фасадные кассеты относятся к группе облицовочных строительных материалов, с помощью которых можно быстро преобразить практически любое здание снаружи или видоизменить часть интерьерного дизайна. Эти материалы помогают в создании вентилируемых фасадов, а также позволяют кардинально улучшить внешний вид строений при их реконструкции, когда другие технологии оказываются слишком трудоемкими и неоправданно дорогими.

Фото здания №2 — фасадные кассеты

Композитные и металлические вентилируемые фасадные кассеты представляют собой завершенные конструкции с загнутыми краями, которые соединяются при монтаже облицовки между собой, образуя сплошное покрытие. Имея значительную прочность и жесткость, такой фасад успешно противостоит внешним механическим и погодным воздействиям, обеспечивая надежную защиту спрятанных за ним поверхностей и деталей.

Фото здания №3 — фасадные кассеты

Эксплуатационные размеры фасадных кассет могут быть разными, что зависит от дизайнерского решения и технологической необходимости. Изделия выпускаются в виде отдельных элементов разнообразной, чаще прямоугольной, формы или в виде длинномерных полос разной ширины.

Красивые примеры

Поскольку цветовая гамма материала достаточно многообразна, выделить такое здание из общей массы сооружений можно без особого труда. Используя контрастное чередование цветов при монтаже, например, светлых и темных оттенков, очерчивающих правильную геометрию здания, конструкцию легко заметить издалека. А яркие красные детали, выделенные в общей конструкции, в сочетании с холодным серым цветом придадут оформлению оригинальности и привлекательности, гарантированно заинтересовав такой смелой отделкой прохожих.

О том, как монтировать фасадные кассеты, смотрите в следующем видео.

Полезные рекомендации

Чтобы качественно выполнить облицовку здания, следует избегать распространенных ошибок в ходе использования данного материала. Например, резать изделия в ходе работ при помощи абразивного или же газопламенного инструмента категорически запрещено. Еще до покупки материалов следует проверить сроки хранения продукции и дату ее изготовления. Материал, имеющий полимерное покрытие на основании со всеми комплектующими, находящийся в заводской упаковке, может храниться не более сорока пяти дней со дня отгрузки с производства.

При покупке материала для зданий общественного назначения нужно знать, что дополнительная установка на облицовку из кассет различных вывесок не допускается. Для частных домовладений запрет на монтаж к фасадным кассетам распространяется на крепление навесных козырьков, антенн и т. д. К кассетам можно без опасения устанавливать только составляющие элементы водосточной системы, которые должны быть зафиксированы к несущему основанию, не связанному с фасадной облицовкой.

Купленная продукция требует особых условий хранения – до начала монтажа изделия необходимо содержать в упаковочной пленке, избегая попадания на детали прямых солнечных лучей. Контакт изделия с ультрафиолетом может спровоцировать изменения в составе клеящего вещества, что затруднит снятие пленки с элементов.
