Монтаж вентилируемых фасадов с разбором ошибок и сложностей

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Виды вентилируемых фасадов

Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.

Алюмокомпозитные материалы

Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:

  • длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
  • это материал не подвержен коррозийным воздействиям;
  • благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
  • обладает шумоизолирующими и антивибрационными свойствами;
  • монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
  • благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

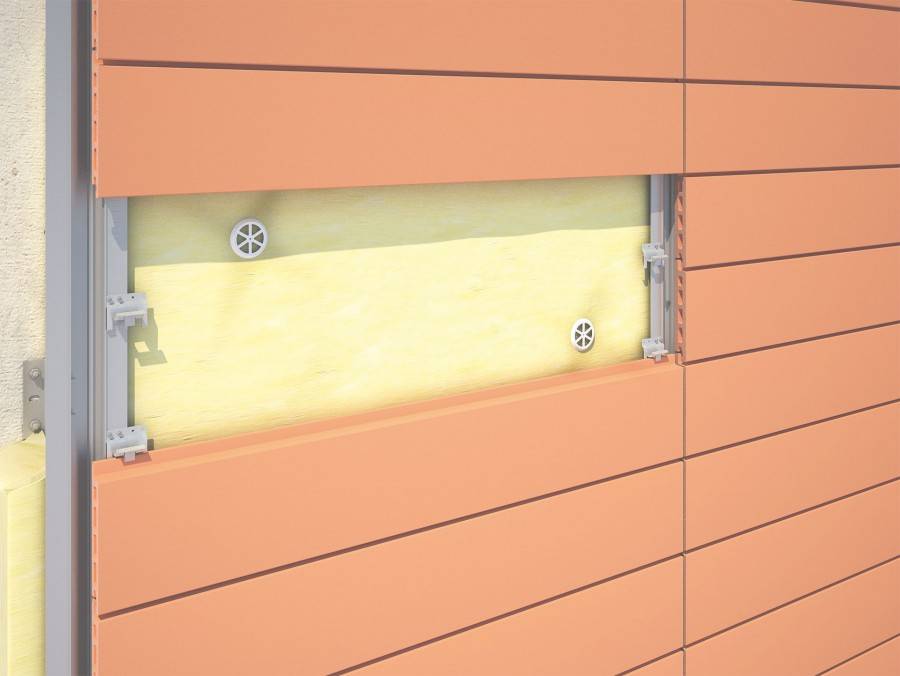

Керамогранит

Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства

  • изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
  • обладают высокой морозостойкостью;
  • не подвергаются влиянию бытовой и атмосферной химии;
  • высокая устойчивость к загрязнениям;
  • вентиляция обладает экологичностью.

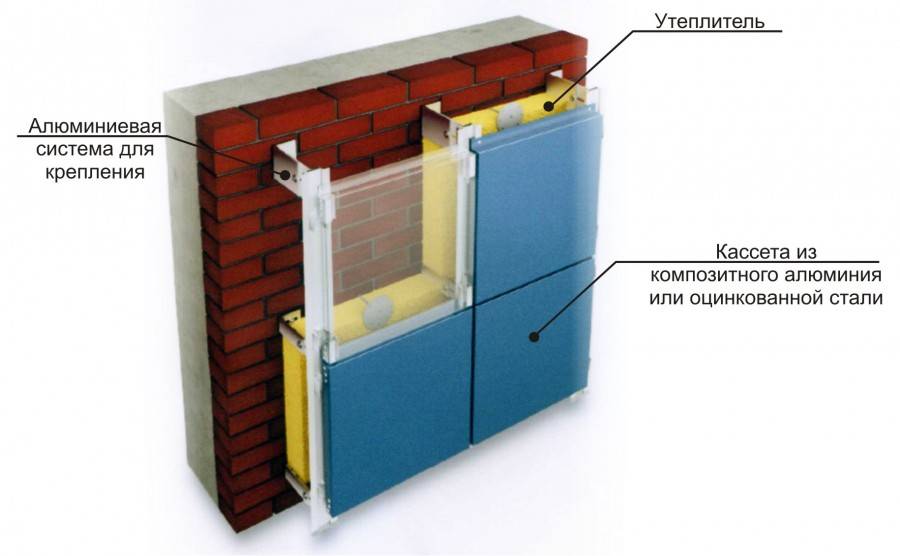

Металлические кассеты

Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.

К положительным качествам относят следующие критерии:

  • его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
  • кассеты имеют высокую устойчивость к постоянным перепадам температуры;
  • большой ассортимент расцветок и оттенков, которые придадут красивый вид.

Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

Натуральный камень

Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.

Изделия из натурального камня обладают целым рядом положительных качеств:

  • прочность;
  • долговечность — конструкции из натурального камня смогут прослужить вечно;
  • обладает высочайшей устойчивостью к осадкам;
  • природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.

Клинкерная плитка

Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.

Деревянный материал

Вентилируемый фасад из дерева обладает целым рядом положительных качеств:

  • обеспечивает высокое утепление;
  • устраняет различные дефекты стены, которые ярко выделяются;
  • создает дополнительную прочность всего сооружения;
  • обладает звукоизоляционными свойствами;
  • повышает срок службы всего строения.

Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

  • Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
  • Составление графика работ.
  • Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
  • Создание сметной документации для расчёта окончательной стоимости.
  • Передача окончательного проекта заказчику.

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

  • нивелира;
  • рулетки;
  • отвеса;
  • шуроповерта;
  • ножниц по металлу;
  • заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка. Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

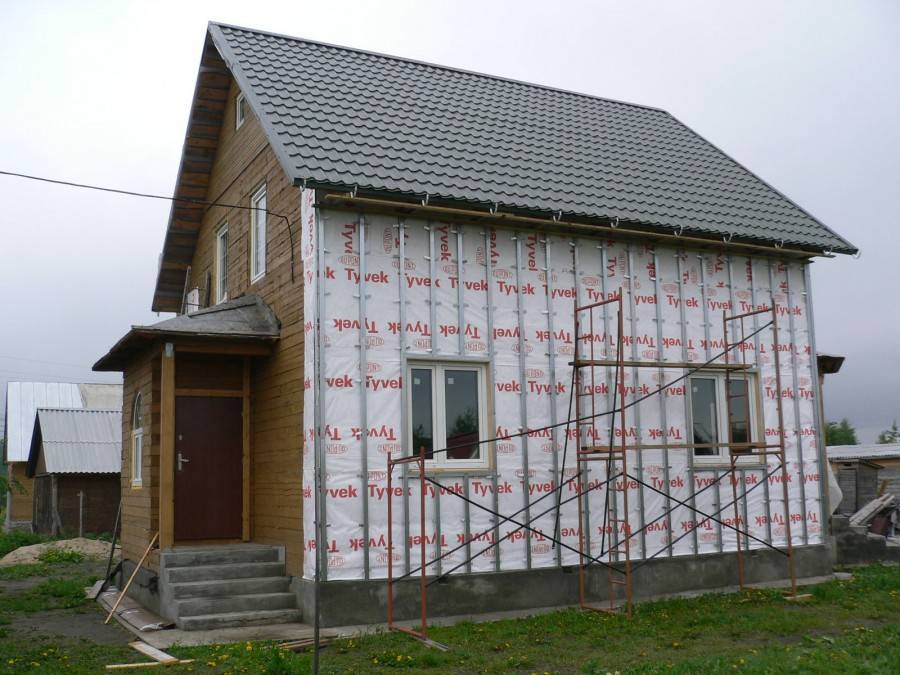

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.

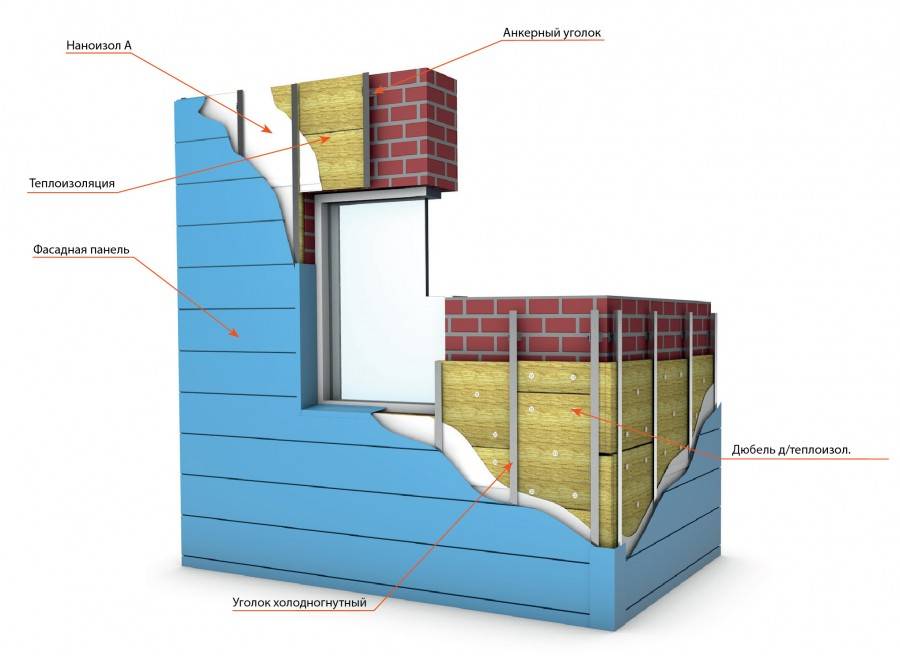

Схема установки утеплителя При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

  1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
  2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
  3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка вертикальных профилей

Установка фасонных изделий

  1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
  2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

  1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
  2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
  3. После завершения монтажа удаляют защитную плёнку.

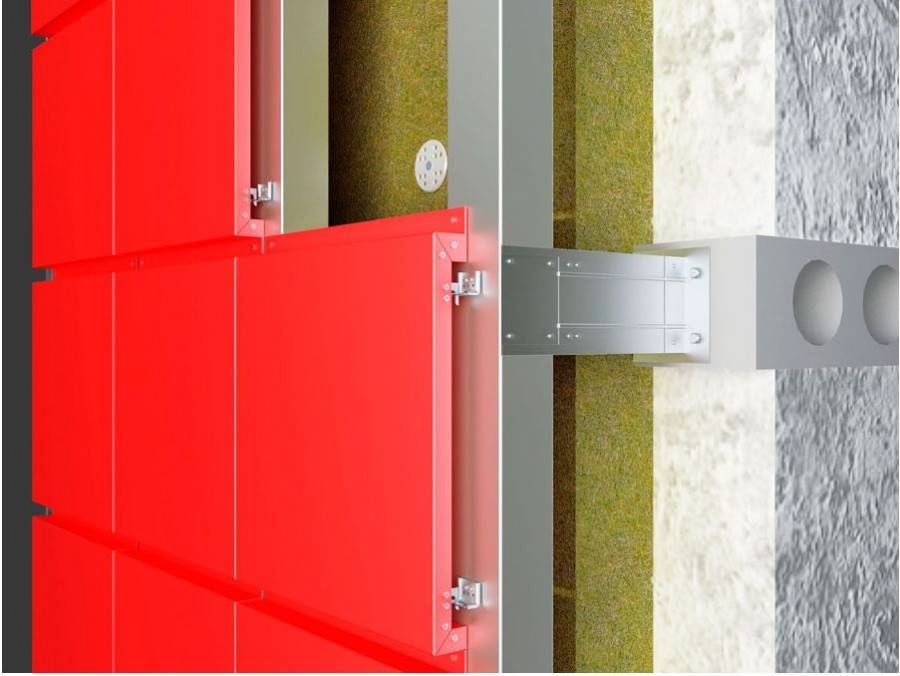

Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28 Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28. Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали. Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

  • фасонный фартук;
  • уголок крепления вент фасадов;
  • вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично. Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

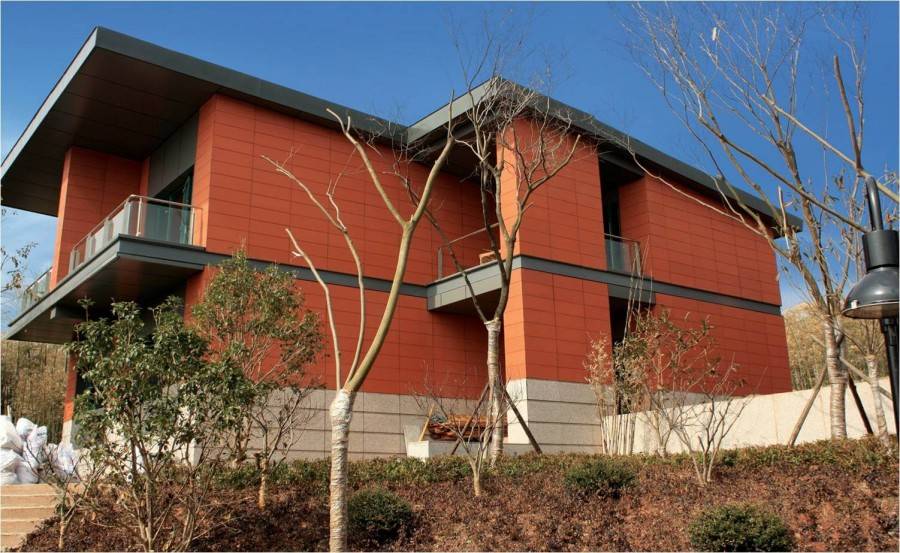

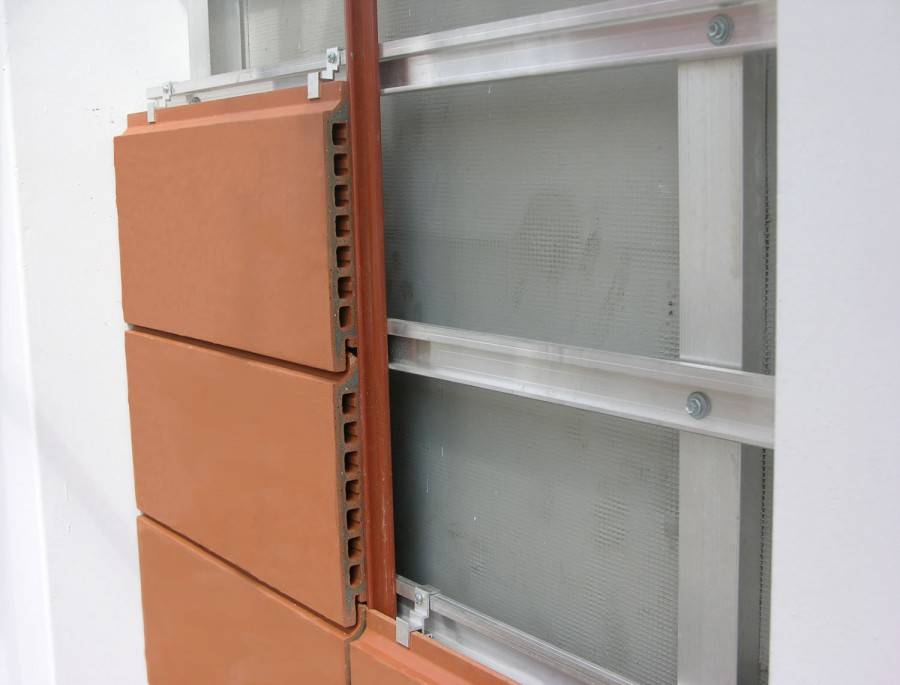

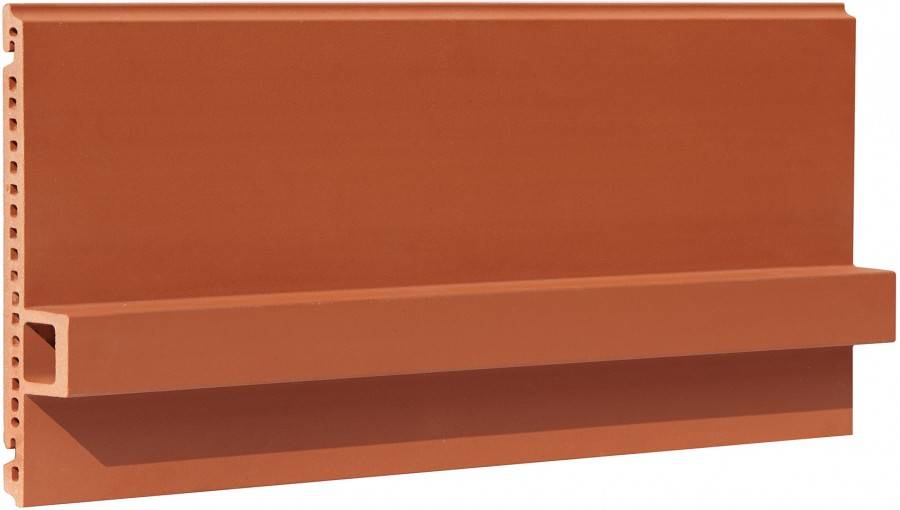

Использование терракотовых панелей

При создании внешней облицовки вентилируемого фасада можно применять натуральные терракотовые панели. Они представляют собой обожжённые плиты из глины. Это экологически чистый материал, который будет долгое время защищать ваш дом.

Они отлично переносят как морозные зимние ночи, так и жаркие летние дни. Влага не наносит вреда материалу.

Установка панелей не отличается особой сложностью. Их крепят на каркас, на небольшом расстоянии от внутренней изоляции, специальными крепежными элементами которые не видно с улицы.

Стоит отметить, что глиняные плиты не являются источником загрязнения атмосферы и не подвержены возгоранию. Это экологически чистый и стильный материал, который прослужит вам очень долго.

Вентилируемый фасад

Устройство вентилируемого фасада довольно сложное. Для того чтобы соблюсти все требования возведения практичной системы, лучше будет пригласить опытных специалистов.

Для установки необходимо установить по периметру здания металлическую обрешетку, в нее плотным слоем заливается специальный теплоизолирующий состав. В конце необходимо покрыть всю поверхность влагоизолирующим слоем.

После проведения этих работ можно устанавливать внешнюю облицовку фасада. Она устанавливается на встроенный в стену каркас на расстоянии 4-5 сантиметров от изоляции внутреннего слоя.

Благодаря наличию свободного пространства происходит естественная циркуляция воздуха. Это не дает грибкам и различным колониям бактерий плодится на стенах здания.

Смета на вентилируемый фасад

Средства, израсходованные на обустройство такой внешней отделки, очень быстро окупятся. Технология помогает экономить на отоплении и кондиционировании дома. Стоимость различных типов внешних облицовок отличается друг от друга. Недорогими считаются фасады из оцинкованной стали и керамогранита.

Пример сметы на вентилируемый фасад поможет определиться со статьями расходов. В нее должны быть включены основные и сопутствующие материалы. То есть, этап подготовительных работ обязан учитываться при ее составлении.

Основными отличительными свойства вентилируемых фасадов принято считать:

  • универсальность;
  • скорость установки;
  • функциональную защиту;
  • эстетичную разнообразность;
  • простоту ремонта;
  • возможность реставрации старых зданий;
  • долговечность (от 30 лет).

Если прибавить к этому еще и экономичность, то становится понятной популярность этой технологии. Следует помнить, что эти преимущества возможны при строгом соблюдении технологий монтажа.

Что такое вентилируемый фасад?

Вентилируемый фасад, далее (ВФ, вентфасад), представляет собой сборную конструкцию, состоящую из несущей системы и облицовочных панелей. Металлический каркас крепится непосредственно к стене здания обеспечивая возможность крепления декоративных облицовочных панелей и свободную циркуляцию воздуха.

В общем случае, любой вентфасад включает в себя следующие основные узлы:

1. Узел крепления кронштейна к несущему основанию. В качестве крепежа, чаще всего, используется анкерный дюбель. Кронштейн в этом случае является промежуточным элементом, обеспечивающим возможность крепления горизонтальных и вертикальных профилей.

2. Узел соединения кронштейнов и направляющих профилей. Конструктивные особенности этого узла зависят от типа профиля и используемых облицовочных панелей. Подробное описание этого узла можно найти в инструкции по монтажу.

3. Узел оконного откоса. Конструкция этого узла позволяет выполнить облицовку дверных и оконных проемов с соблюдением требований пожарной безопасности и свободного доступа воздуха в вентилируемое пространство.

4. Узлы внутренних и наружных углов. В этих элементах используются специальные кронштейны и угловые профили. В некоторых системах в целях пожарной безопасности в внутренние угловые направляющие устанавливаются противопожарные пластины.

5. Узел парапета и цоколя. Эти элементы каркаса должны не только обеспечивать надежное крепление облицовки, но и способствовать циркуляции воздуха в вентилируемой зоне. Для этого нижняя планка изготавливается из перфорированного материала.

6. Узел противопожарной отсечки. Элемент предназначен для предотвращения распространения огня во внутренней полости фасада.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Виды навесных фасадов

Существует несколько разновидностей вентфасадов, основные различие которых заключается в используемых отделочных материалах. Технология монтажа во всех случаях схожа: утеплитель-каркас-облицовка. Спектр выбора теплоизоляционных материалов также не столь велик – плиты или рулоны минерального утеплителя, пенополистирол или пенополиуретан. Гораздо шире выбор облицовочных материалов. Рассмотрим подробнее некоторые из них.

Фасад из керамогранита

Керамогранит представляет собой композитный материал, имитирующий природный камень. В отличие от настоящих гранитных плит он более прост в производстве и обладает меньшей себестоимостью. Но по основным эксплуатационно-техническим показателям – прочность, эстетика – он ничуть не уступает натуральному камню. Керамогранит отлично подходит для отделки любого типа зданий, от жилых домов до производственных цехов. Вентилируемые фасады, изготовленные из него, придают строению солидный респектабельный вид. Главный его плюс – прочность и стойкость к механическим воздействиям, перепадам температуры, повышенной или пониженной влажности.

Среди недостатков такого варианта облицовки можно указать относительно высокую стоимость и большую массу керамогранитных плит. Монтаж таких облицовочных панелей требует соответствующих по прочности креплений и строгого соблюдения технологий установки. Помимо керамогранита, выпускается ещё несколько разновидностей облицовочных панелей – имитирующих натуральный мрамор, базальт и т.д.

Фасады из фиброцементных плит

Фиброцемент – строительный материал, состоящий из цементной основы, армирующих волокон, и различных наполнителей. Плиты изготавливаются методом прессовки фиброцементного раствора в матричных формах с последующей просушкой. В результате получается экологически чистый материал, отличающийся хорошими шумопоглощающими свойствами, стойкостью к критическим температурам и влажности. Ещё один плюс фиброцементных плит – его низкая стоимость. Это один из наиболее бюджетных вариантов устройства вентфасада.

Вентфасад дома из SIP-панелей: видео

СИП-панели, один из современных материалов, широко применяемый в малоэтажном строительстве и отделке. Изготавливаются они из стружек и щепок определённого размера, скреплённых промеж собой клеем на основе натуральных смол. Главная особенность их конструкции – послойное ориентирование щепок перпендикулярно друг другу. В результате получается прочная, но вместе с тем лёгкая и недорогая конструкция. СИП-панели с успехом используются для отделки фасадов домов, в том числе и в вентилируемом варианте (см. видео ниже).

Другие виды

Кроме перечисленных вариантов внешней отделки, имеется целый ряд других материалов. Они различаются техническими свойствами, стоимостью и технологией монтажа:

  • Композитные панели. Изготавливают их из листов алюминия, пространство между которыми заполняется огнеупорным минеральным наполнителем. Они отличаются малой массой и относительной гибкостью, что позволяет им лучше переносить механические воздействия.
  • Линеарные панели. Изготавливают их тонколистового металла – стали или алюминия. Снаружи, для придания декоративной привлекательности, их окрашивают в разные цвета. Стоимость из ниже, чем у композитных, также они обладают меньшим весом.
  • HPL-панели. Являются разновидностью ламината, но специально предназначенного для использования снаружи зданий. Прессованные древесные волокна, из которых состоит панель, пропитываются влагоотталкивающими составами. Данный материал наряду с отличными декоративными качествами, отличается высокой стоимостью.
  • Стеклопакеты. Часто для декоративной отделки фасадов применяются различные стеклопакеты. Они бывают прозрачными и тонированными, утеплёнными и «холодными», ударопрочными и обыкновенными.
  • Керамика. Из обожженной глины изготовляют керамические панели для вентфасадов, отличающиеся влагостойкостью, экологичностью и пожаробезопасностью. Добавление в состав глины красителей позволяют получить изделия разной расцветки.
  • Сайдинг. Данный вариант фасадной отделки, хотя формально не относится к вентфасадам, но по своей сути аналогичен им. Пластиковые или металлические полосы сайдинга также крепятся на предварительно установленный каркас. А между облицовкой и утеплителем оставляется вентиляционный зазор.

Особенности конструкции

  • Универсальность применения. Сложная геометрия основы, ее материал не являются препятствиями для устройства вентилируемого фасада. Это особенно удобно, когда по определенным причинам нет возможности произвести внешнюю облицовку традиционными способами, или если это связано с определенными трудностями.
  • Отсутствие необходимости в выравнивании основы. Это одно из основных отличий вентфасадов от привычной обрешетки. Экономия времени и сил – ощутимая.
  • Разнообразие выбора вида облицовки.
  • Наличие зазора между поверхностью и отделкой исключает появление и развитие гнилостных процессов, так как надежная естественная вентиляция препятствует образованию конденсата.
  • Как следствие – увеличение сроков эксплуатации всех использованных материалов, в том числе, и стен.
  • Возможность дополнительного утепления сооружения любым соответствующим материалом. При правильном его выборе «точка росы» сместится и будет расположена за пределами здания. Кроме того, воздушная прослойка сама по себе снижает теплопотери сооружения.
  • Благодаря технологии монтажа повышается скорость производства работ.
  • Резко уменьшается стоимость строительства за счет существенной экономии отделочных материалов.
  • Высокая ремонтопригодность, возможность в кратчайшие сроки устранить возникший «местный» дефект.
  • Работу по монтажу можно проводить независимо от сезона и погодных условий.

Виды деревянных вентилируемых фасадов

Классификация фасадных систем в зависимости от типа конструкции

Вентилируемые фасады из древесины не только практичны и эффективны, но также экологичны и внешне привлекательныДеревянные вентилируемые фасады в зависимости от сложности исполнения и решаемых задач делятся на два вида:

Полноценная вентилируемая система с прокладкой утеплителя, устройство которой мы описали в предыдущем разделе. Помимо защиты дома от непогоды и сохранения «дышащего» режима эксплуатации, такая конструкция существенно повышает теплоизоляционные свойства постройки. Подобного типа системы, как правило, используют при постройке домов в широтах с холодными и продолжительными зимами.

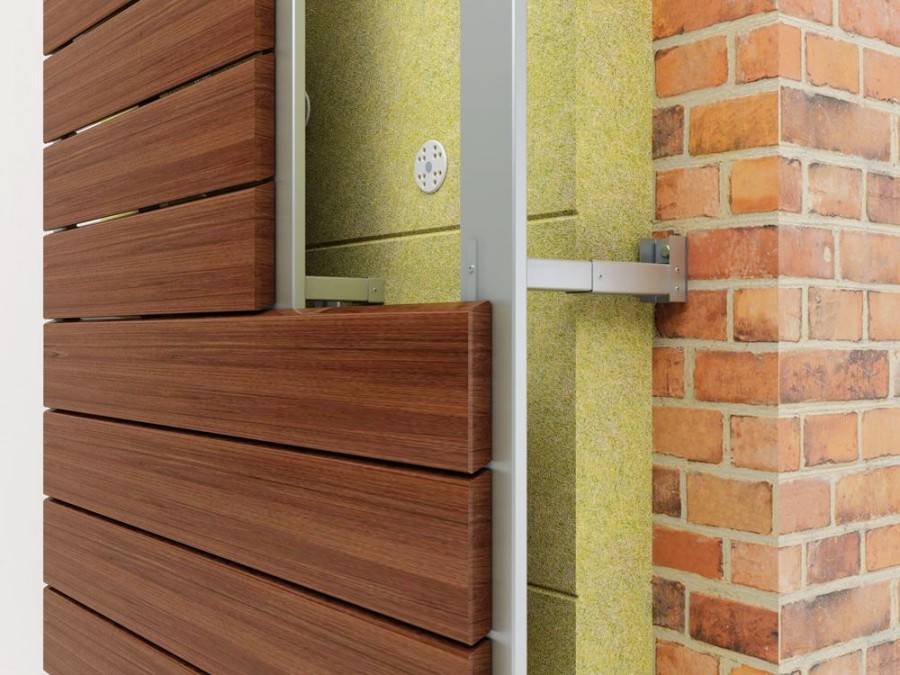

Схема конструкции деревянного вентилируемого фасада

Облегченная вентилируемая система. Отличие такой системы от предыдущей конструкции состоит в том, что в нее не входит утеплитель. Система предназначена лишь для контроля влажности сооружения. Облегченный вариант применим, по большей части, в южных районах, где нет необходимости в тщательном утеплении. Создается система при помощи тонкого каркаса (без выноса), прикрепляемого к фасаду, на который затем крепится блок-хауз, вагонка, сайдинг или другой материал. Простота конструкции позволяет легко смонтировать ее даже своими руками.

Виды древесины для вентилируемых фасадов

В качестве отделки деревянного вентилируемого фасада, помимо указанных выше материалов, часто используют следующие:

  • Термодерево. Практичный пиломатериал для декоративной отделки фасада, вес которого на 30-50% меньше в сравнении с необработанной древесиной.
  • Доска (вагонка или блок-хаус) из лиственницы. Отлично себя проявляет (не гниет) в условиях повышенной влажности.

Фасады из лиственницы являются одними из наиболее долговечных

Экзотические породы дерева. Чаще всего это тяжелые породы, нуждающиеся в усилении фасадного каркаса и крепежа. Привлекательность в сочетании с высокой стоимостью являются неотъемлемым атрибутом данных пород.

Мы рассмотрели, согласно каким правилам и с помощью каких материалов создаются вентилируемые фасады для деревянного дома. Надеемся, что наши рекомендации позволят вам добиться требуемого уровня защищенности и долговечности постройки, достичь необходимого уровня комфорта внутри нее.

Порядок установки

Срок службы вентилируемого фасада достаточно длительный, но только при условии соблюдения всех требований СНиП.

Ниже рассмотрим очередность монтажа:

  • Устанавливаются кронштейны. Опорные детали крепятся на дюбеля. Тип крепежа подбирается в зависимости от специфики конструкции.
  • Между стеной здания и металлом устанавливают прокладки из паронита или пластика, это минимизирует вероятность появления теплового моста. Паронитовая прокладка выполняет изолирующую функцию.
  • Укладывается теплоизолятор. Для крепежа утеплителя могут использоваться различные элементы. Некоторые разновидности утеплителей оснащаются еще на производстве дополнительной защитой;
  • Закрепляются направляющие. Основа каркаса, состоящая из вертикальных стоек и горизонтальных перемычек, строится после соблюдения параметров зазора. Соединяются компоненты каркаса.
  • Облицовочные панели монтируют на крепежные салазки или металлические.

Современные вентфасады позволяют значительно продлить срок службы наружных стен.

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

  • Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
  • Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Навесной вентфасад помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
  • Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
  • Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения.

Вывод

Фасад здания – это визитная карточка любой постройки, значит, он должен служить долго и быть приятным, с визуальной точки зрения. Выбор облицовки всегда не простое решение, мы постарались облегчить Вам определение с ним. Вентилируемый прослужит долгую службу, если смонтировать его правильно, квалифицированными специалистами, такими как фасадные профессионалы. Мокрый, в свою очередь будет гораздо дешевле и быстрее смонтирован, но в течении срока службы предусматривает перекраску из-за выцветания, либо замены облицовки, если такая применяется.

Стоимость монтажа вентилируемого фасада варьируется от 700 р/м2 до 2500 р/м2, стоимость штукатурных работ от 400 р/м2 до 1800 р/м2.
