Фасадные навесные системы: как выполнить их монтаж?

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита. Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Особенности монтажа панелей

Полипропиленовые фасадные панели Деке имеют технические характеристики, близкие к большинству пластиковых образцов обшивки — виниловых, акриловых и т.п.

Соответственно, условия монтажных работ, в частности — обязательное соблюдение тепловых зазоров — в той же степени актуально для панелей Деке.

Дело в том, что сплошное полотно обшивки, будучи плотно набранным без зазоров, при нагревании начнет расширяться и пойдет волнами. В некоторых случаях возможны разрушения гвоздевых планок — полос по краю панели с продолговатыми отверстиями для фиксации на основании при помощи гвоздей или, чаще, саморезов.

Во избежание порчи или нарушения внешнего вида обшивки в обязательном порядке должны соблюдаться температурные зазоры — щели между всеми соприкасающимися элементами обшивки. В особенности это условие актуально для элементов, нуждающихся в продольной стыковке (например, стартовая планка, J-планка и т.п.).

По тем же причинам гвозди и саморезы нельзя забивать/закручивать до упора. Между шляпкой и деталью оставляют около 1 мм, чтобы имелась возможность передвижения при изменениях размеров. Отверстия в гвоздевых планках имеют продолговатую форму.

Саморез завинчивается точно посередине, чтобы имелась возможность небольшого перемещения в ту или другую сторону. Единственный случай, когда это правило нарушается — установка вертикальных элементов (например, угловых планок). Для них саморез в верхнем отверстии устанавливается в верхней точке, чтобы деталь не опускалась вниз. Остальные саморезы располагаются по общей схеме.

ОБРАТИТЕ ВНИМАНИЕ!
Величина температурного зазора зависит от температуры при установке. Для жаркого летнего дня достаточно 2-3 мм, для холодного зимнего — не менее 6 мм.

Порядок монтажа

Как выглядит инструкция по монтажу навесного фасада? Мы разберем вариант с утеплением как более сложный. Если дополнительная теплоизоляция не нужна — соответствующие пункты просто пропускаются.

Крепление кронштейнов

Перво-наперво фасад размечается и к нему крепятся кронштейны, на которые будут монтироваться несущие профили. Расстояние между ними по горизонтали зависит от типа используемых панелей.

Расстояние между кронштейнами по вертикали тоже определяется типом панелей для облицовки, но уже не размером, а материалом. Для пресловутых алюминиевых панелей кронштейны можно монтировать с шагом до метра; а вот керамогранитные или стеклянные навесные фасады требуют монтажа кронштейнов с шагом не более 800 миллиметров. Лучше — 500.

Теплоизоляция

Порядок крепления минеральной ваты таков:

  1. Монтаж утеплителя выполняется снизу вверх;
  2. Каждая плита крепится на пару грибков;
  3. Затем с перехлестом в 10 сантиметров горизонтальными полосами подшивается пленка пароизоляции — тоже снизу вверх;
  4. Прямо через нее утеплитель крепится окончательно (из расчета 5 грибков на квадратный метр).

Профили

Способ крепления — фасадные заклепки.Основных момента два:

  1. Между профилем и утеплителем остается вентиляционный просвет не менее 40 миллиметров;
  2. Монтаж — строго по отвесу, с контролем расстояний по осям профилей.

Читайте более подробно о системах вентилируемых фасадов — здесь.

Облицовка

То, как крепятся фасадные навесные панели, зависит от их материала.

  • Керамогранит, фиброцемент и клинкерная навесная фасадная плитка чаще всего крепятся на кляймеры — специальные скобы. Альтернатива — высокопрочный клей.
  • Алюминиевые или оцинкованные стальные кассеты фиксируются уголками или салазками, позволяющими свободно перемещать плиты каждого ряда по горизонтали.

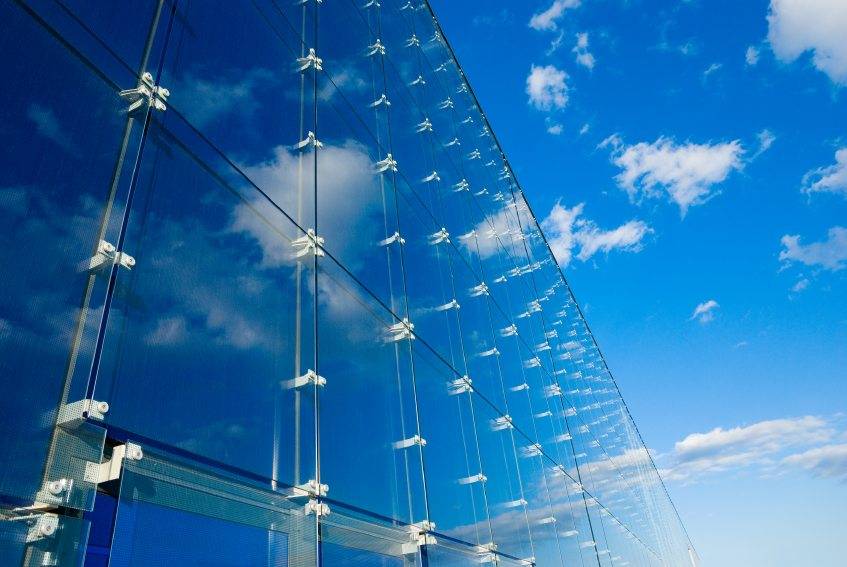

  • Стеклянные фасады используют открытые или скрытые профильные системы, охватывающие каждую панель со всех сторон с обязательной прокладкой резинового уплотнителя.


Альтернативный способ требует наличия монтажных отверстий в каждой стеклянной панели. Один из способов крепления панелей можно увидеть в видео в конце статьи.

Вариации подсистем

Подсистема – это комплекс специальных крепежных компонентов, которые применяются для надёжного крепления панелей к наружным стенам.

Виды подсистем:

  • Вертикальная. Используется для горизонтальной раскладки определенного материала облицовки. Применяются анкерные уголки различной высоты, которая напрямую зависит от толщины используемого для утепления декора.
  • Вертикально-горизонтальная. В данном случае имеют место быть горизонтальные и вертикальные направляющие профили. Система хорошо увеличивает жесткость и прочность всей конструкции.

Ключевым специфическим различием одной подсистемы от второй является размещение профилей и их направление, эти параметры зависят от размеров основания.

Существует несколько типов подсистем в зависимости от материала изготовления, но их задача сводится к одному – утепление стен плюс обеспечение эстетической привлекательности.

Типы:

  • Алюминиевая – системы, выполненные из данного металла, обладают небольшим весом, могут быть применены в высотном строительстве, поскольку не оказывают большой нагрузки на несущие основания. Но они обладают низкой температурой плавления, что увеличивает пожароопасность.
  • Из оцинкованной стали – бюджетное решение, хорошо скрывают дефекты стен здания. Отличаются экологичностью и длительным сроком эксплуатации. К минусам относятся: подверженность коррозии. Специальное покрытие может решить проблему.
  • Нержавеющая сталь. Такие подсистемы хорошо выносят температурные колебания, часто используются в высотном строительстве и отлично противостоят коррозионному воздействию. Стальной профиль не подвергается гниению и обеспечивает длительный срок эксплуатации. Нержавеющая сталь обеспечивает отличные прочностные свойства.

Подсистемы из оцинкованной или нержавеющей стали, алюминия используются каждая для конкретного случая. Конструкции вентилируемых фасадов должны монтироваться в строгом соответствии требованиям СНиП

Отдельное внимание необходимо уделить качеству крепежных деталей

Вентфасадные системы – это широкое многообразие вариантов, которые обладают массой преимуществ.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка. Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Навесные вентилируемые фасадные системы

Навесные фасадные системы утепления с вентиляционным зазором представляют собой конструкцию, в которой утеплитель защищен от атмосферных воздействий навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного канала между облицовкой и утеплителем.

Основными элементами НВФС являются:

  • Основание (стена).
  • Несущая подсистема. Несущая подсистема представляет собой комплекс изделий в виде кронштейнов, профилей, крепежных элементов, которые устанавливаются на стену и являются основанием для закрепления на них облицовочных панелей. Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. Несущий подосистемы изготавливаются из металла, наиболее часто встречающиеся э то оцинкованные, алюминевые и подсистемы из нержавающего металла.
  • Теплоизоляционный слой. Для обеспечения теплоизоляции в системе НВФС используются плиты из минеральной ваты специальных марок, обеспечивающие долговечную работу в условиях НВФС. В зависимости от региона строительства теплоизоляция может выполняться как в один так и в два слоя.

Примечание

Так как в системе между облицовочными панелями и теплоизоляционным материалом предусмотрен вентилируемый зазор, то в ходе эксплуатации в зазоре возникает тяга, в следствии которой поток воздуха, двигаясь снизу вверх по зазору оказывает влияние на верхний слой теплозоляционных плит.

Облицовочный материал. В качестве облицовочных материалов системы могут применяться различные плитки из природных каменных материалов, керамики, керамогранита, фиброцемента, стекла, а также металлические и полимерные фасадные панели (сайдинг).

Навесные системы с воздушным зазором применяются на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

  • Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
  • С обычными геологическими и геофизическими условиями;
  • С различными температурно-климатическими условиями по СП 131.13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
  • С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2012.

Композитные панели цена

Композитные кассетыВизуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работКол-воРасходСтоимость за ед. изм.Цена
Монтаж композитных панелей с подсистемой из алюминия.1м21850       1 850,00 ₽
Итого:       1 850,00 ₽
Кронштейн несущий КН-1000,90,976                  68,03 ₽
Кронштейн опорный КН-1002,12,155         115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-702,252,25174               391,50 ₽
Комплектующий материал
Наименование и размерКол-воед. из.Стоимость за ед. изм.Цена
Расходные материалы для монтажа композитных панелей1м2.150          150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)1м2.520          520,00 ₽
композитная панель RAL (*Любой цвет по проекту)1м2.1020       1 020,00 ₽
Транспортные расходы и сборка.1шт.По Москве.       3 000,00 ₽
Итого:        4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:  6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

  1. Штифтовое крепление камня
  2. Пропил торцевой
  3. Кайлы
  • Вертикальная
  • Горизонтально-вертикальная
  • Межэтажная

Проектирование камня

  1. По чертежам и планам
  2. По геодезии
  3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

  1. Консоль несущую
  2. Планку стартовую под плитку
  3. Рядную шину
  4. Прокладка консоли
  5. Вставка горизонтальная
  6. Направляющая 65*30*1,2 мм. (С-обр.)
  7. Планка внешнего угла.
  8. Угловой элемент L-образный
