Фасадные системы: виды и особенности

Подсистема для вентилируемого фасада

При возведении различных строительных объектов особое внимание уделяется устройству фасада. Сегодня популярной разновидностью является навесной вентилируемый фасад

Это конструкция, которая монтируется с внешней стороны постройки и складывается из декоративной облицовки, профиля и кронштейнов. Специфическая особенность вентфасада — это вентиляционный зазор между стеной и обшивкой. Именно в этом пространстве осуществляется непрерывная циркуляция воздушных масс. Благодаря такому методу устройства фасада, в нем изнутри не накапливается влага. Все излишки влаги из утеплителя и несущих стен удаляются естественным путем. Стоимость оформления вентфасада в Москве может отличаться. Точный расчет услуги за м2 могут выполнить только профессионалы после проведения всех измерений. Также желательно покупать все материалы и комплектующие вместе с грамотным специалистом, который поможет правильно выбрать изделия. В продаже можно найти всё необходимое для качественного монтажа вентфасада.

Отделка возможна с использованием разнообразных панелей:

  • керамогранитные
  • фиброцементные
  • .

Металлические кассеты могут отлично гармонировать с витражным остеклением, придавая фасаду, изысканный современный вид. Для частных построек и малоэтажных объектов можно использовать фактурные панели из пластика или фиброцемента. Комплектующие подбираются для каждого материала облицовки индивидуально. Для сооружений коммерческого предназначения лучше применять натуральный камень, терракотовые панели или широкоформатный керамогранит. Роскошная облицовка придаст любому зданию дорогой элегантный внешний вид. Стоимость работ за м2 можно уточнить в специализированной фирме. Купить природный камень и необходимые для него комплектующие в Москве не составит труда.

Монтаж фасадных систем

Утепление и облицовка новым покрытием стен требует определенной последовательности в выполнении работ. Поскольку все новые фасадные системы можно монтировать не только на вновь построенные, но и на уже готовые здания, порой достаточно старые, то поверхность стен в этом случае нужно предварительно подготовить. Вся предыдущая побелка, краска и штукатурка должна быть счищена. Только после этого можно начинать монтаж фасадных конструкций любого вида. Для установки сэндвич-панелей нужно максимально выровнять исходную поверхность, чтобы они плотно прилегали к несущей стене. Для «мокрого фасада» стену нужно покрыть клеящим раствором. Технология «Термомакс» предусматривает его растворение на основе воды. Уже на него наклеиваются панели из минеральной ваты, имеющие малую теплопроводность. Поверх идет специальная армирующая сетка, закрепленная на минеральный клей. После этого можно класть декоративную штукатурку.

Для устройства вентилируемого фасада необходимо создание несущей подсистемы, на которую уже крепится облицовочный материал. Им могут быть сайдинговые панели или фасадные кассеты. Кровельные работы требуют монтажа такой же подсистемы, но она должна быть устойчива к механическим нагрузкам, которые обеспечивает сильный ветер. Поэтому основным материалом для нее служит деревянный брус, устойчивый к динамическим колебаниям. Современные фасадные конструкции, как и кровельные, допускают применение деревянных деталей. Однако дерево все-таки менее надежно и долговечно. Поэтому фасадные системы с воздушным зазором современные строительные фирмы предпочитают делать с применением металлического профиля. Оцинкованные, а тем более алюминиевые детали куда устойчивее к коррозии, а это радикально продлевает срок эксплуатации всей системы.

Для чего нужна вентиляция

Основная задача циркулирующего под декоративным слоем фасада воздуха в том, чтобы защитить основную стену от намокания и не дать утеплителю накапливать влагу. Но здесь возникает вопрос: откуда же взяться влаге, если фасад отделан декоративным слоем, который не пропускает влагу извне? Ответ на него очень простой: в процессе жизнедеятельности человек выделяет много влаги. Это повышает влажность воздуха.

Часть этой влаги выходит через вентиляцию, а часть – через стены. И если стены дома не будут дышать ─ от постоянной влаги, они со временем начнут разрушаться, даже если фасад утеплен, отделан, но нет вентиляции. Если сделать паропроницаемыми все слои НВФ, включая декоративный, он не будет выполнять одну из основных функций – защиту стен от влаги извне. Именно для того, чтобы устранить все эти недостатки, и служит воздушная прослойка в вентфасадах.

В России наиболее распространенным видом облицовки домов до недавнего времени была декоративная штукатурка. Как правило, она наносилась тонким слоем, и некоторое время благополучно украшала стены здания. Выявленные конструктивные и технологические недостатки такой отделки не сделали ее перспективной технологией.

Утеплитель должен обладать паропроницаемостью, чаще всего используют минеральную вату

Она не выдерживает низких температур, влагопроницаема, требует регулярного ремонта и недостаточно долговечна. Система вентилируемых фасадов пришла в Россию сравнительно недавно – 15–20 лет назад, тогда как в странах Европы (Германии, Франции, Финляндии) с данным видом отделки стен знакомы уже более 30 лет.

Значение наружной теплоизоляции

Утепление здания помогает сохранять в нём комфортный микроклимат даже при критических понижениях отметки на термометре. Наружная теплоизоляция дома имеет ряд преимуществ:

  • снижение расходов на отопление помещений;
  • стены дома меньше деформируются из-за перепада температур;
  • предотвращение разрушения конструкции здания в связи с влиянием погодных факторов;
  • экономия пространства внутри помещения;
  • снижение вероятности возникновения плесени и затхлости на утепляемой внутренней поверхности наружных стен благодаря наружным системам фасадного утепления.

Рисунок 1. Утепление фасада

Монтаж

Работа по установке навесного фасада ведется в несколько этапов:

  • Производится разметка стен здания, по которой в дальнейшем будет монтироваться каркас.
  • Установка на кронштейны подсистемы (самодельной или сборки заводской конструкции). Перед установкой кронштейна обязательно перфоратором проделваются отверстие под анкера.

В результате крепеж может заржаветь и выполнять свои функции неисправно. В худшем случае это грозит обрушением фасада. Подконструкция крепится в одном направлении.

  • Установка утеплителя (при этом в навесных конструкциях недопустимо применять полистирольные плиты). Монтаж теплоизоляционного покрытия (базальтового или минераловатного) ведется снизу вверх.
  • Монтаж ветрогидрозащитной мембраны для защиты утеплителя. Применение влагозащитной пленки предполагает ее укладку с небольшим нахлестом.
  • Выполняется установка отделочного материала. Технология зависит от его вида, например, керамогранит фиксируется на кляммер, фасадные кассеты навешиваются на каретку (специальный профиль), а натуральный камень закрепляются на предварительно установленную горизонтальную планку. Различные части фасада могут иметь разные фактуры, нередко фронтон здания имеет то же стилистическое решение, что и стены.

Услуги компании Оптима Фасад

  • Проведение натурных испытаний крепежа
  • Геодезия и привязка фасада (2D развёртки, 3D модель)
  • Изготовление облицовочных материалов
  • Производство систем вентилируемых фасадов
  • Монтажные работы
  • Шеф-монтаж
  • Проект фасада ППР
  • Проект фасада АСР
  • Изготовление корзин перфорированных
  • Лазерная резка, фрезеровка, вальцовка
  • Изготовление доборных элементов системы
  • Реализация утеплителя и теплоизоляции

Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

Вторая методика рассчитана на проектирование сооружений повышенной важности. Она предполагает динамический анализ синтезированных акселерограмм и составление инструментальных записей наиболее опасного ускорения основания

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Выбор типа фасадной системы

Главные критерии выбора:

  • цена (мы уже говорили, что горизонтальные стоят несколько дешевле);
  • опыт подрядчика (качество работы монтажной бригады, которой поручена установка фасадной системы, напрямую зависит от того, с какой фасадной системой она имеет дело чаще всего);
  • фасадный материал для отделки (выбор материала – сайдинг, плиты из керамогранита, стеклопанели, фасадные кассеты и т.д. – зависит не только от пожеланий заказчика, но и от требований контролирующих организаций, следящих за архитектурным обликом улиц).

В силу обязательности указаний главного архитектора и небольшой, сравнительно, разницы в цене, выбирать тип фасадной системы лучше на основе рекомендаций и предпочтений подрядчика – ориентируясь на его опыт и умения. Если подрядчик привык работать с горизонтально-вертикальными фасадами, то и результат будет лучше, тем более что разница во внешнем виде фасада практически отсутствует

Навесные вентилируемые фасадные системы

Навесные фасадные системы утепления с вентиляционным зазором представляют собой конструкцию, в которой утеплитель защищен от атмосферных воздействий навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного канала между облицовкой и утеплителем.

Основными элементами НВФС являются:

  • Основание (стена).
  • Несущая подсистема. Несущая подсистема представляет собой комплекс изделий в виде кронштейнов, профилей, крепежных элементов, которые устанавливаются на стену и являются основанием для закрепления на них облицовочных панелей. Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. Несущий подосистемы изготавливаются из металла, наиболее часто встречающиеся э то оцинкованные, алюминевые и подсистемы из нержавающего металла.
  • Теплоизоляционный слой. Для обеспечения теплоизоляции в системе НВФС используются плиты из минеральной ваты специальных марок, обеспечивающие долговечную работу в условиях НВФС. В зависимости от региона строительства теплоизоляция может выполняться как в один так и в два слоя.

Примечание

Так как в системе между облицовочными панелями и теплоизоляционным материалом предусмотрен вентилируемый зазор, то в ходе эксплуатации в зазоре возникает тяга, в следствии которой поток воздуха, двигаясь снизу вверх по зазору оказывает влияние на верхний слой теплозоляционных плит.

Облицовочный материал. В качестве облицовочных материалов системы могут применяться различные плитки из природных каменных материалов, керамики, керамогранита, фиброцемента, стекла, а также металлические и полимерные фасадные панели (сайдинг).

Навесные системы с воздушным зазором применяются на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

  • Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
  • С обычными геологическими и геофизическими условиями;
  • С различными температурно-климатическими условиями по СП 131.13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
  • С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2012.

Сущность системы

В общем случае вентилируемый фасад, или проще вентфасад, представляет собой сочетание двух элементов, которые последовательно закрепляются на внешней стеновой поверхности. Главные составные части: подсистема вентфасада и его наружная облицовка. Основная сущность указанной разновидности стены заключается в обеспечении зазоров между стеновой поверхностью и облицовкой для возможности циркуляции воздуха (естественная вентиляция), что не позволяет накапливаться влаге, т. е. исключает отсыревание стены. Рассматриваемая фасадная конструкция предназначена именно для решения этой задачи.

Она выполняется из прочных, как правило, металлических, элементов, позволяющих надежно крепить финишное стеновое покрытие и обеспечивающее необходимый вентиляционный зазор. Кроме того, конструкция предусматривает и закрепление защитных слоев. Основное преимущество подсистем — это надежное крепление на фасадетяжелых покрытий в виде профнастила, керамогранита, камня, других облицовочных плит. Помимо указанных частей вентфасада обязательно укладываются защитные покрытия: тепло-, гидро- и пароизоляция, которые прекрасно сочетаются с установкой подсистемы.

Наружные панели вентилируемого фасада

Существует несколько разновидностей отделочных элементов. Они подразделяются в зависимости от своего веса и принадлежности к системе.

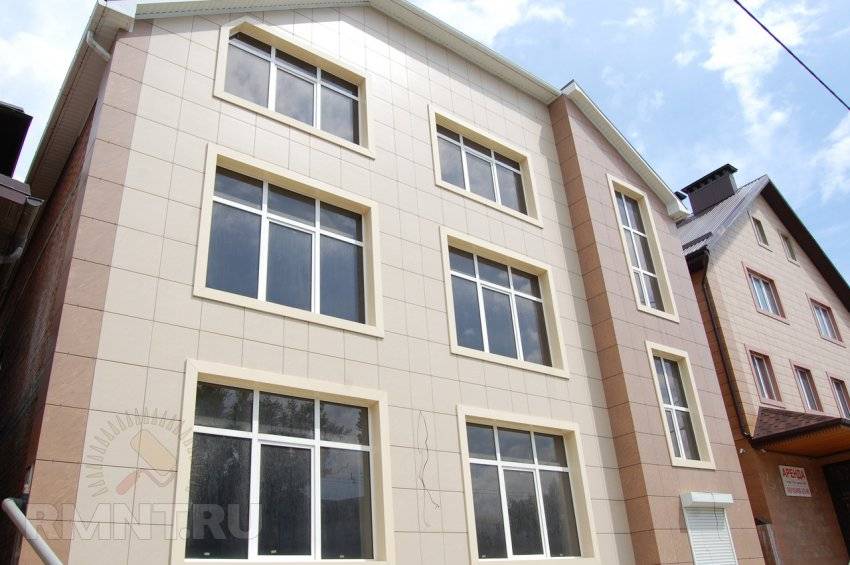

Плиты искусственного камня* (керамогранит). Имеют правильные формы и предназначены для облицовки городских зданий. Камень исключительно надёжен и долговечен — реальный срок эксплуатации ещё не вышел ни у одной смонтированной системы. Может быть приобретён отдельно от системы, которая предусматривает крепления для камня под разную толщину.

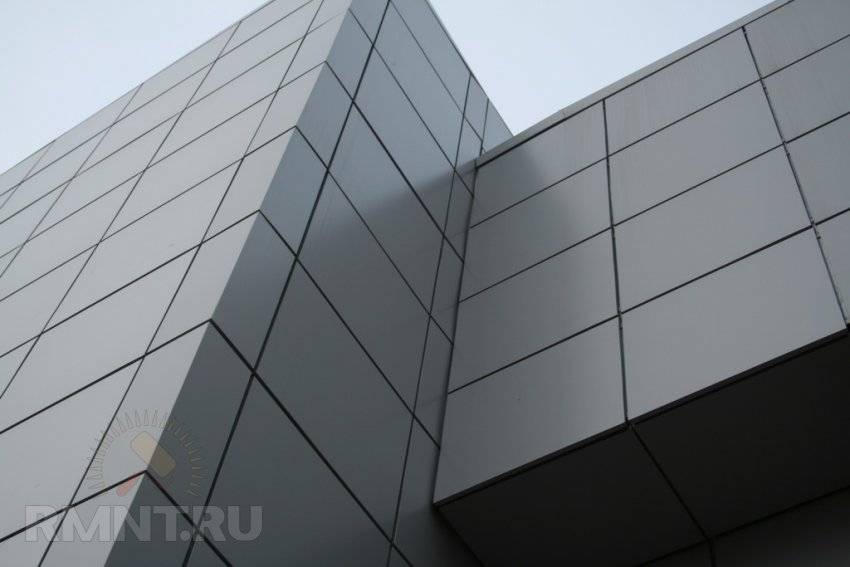

Кассетные панели*. Заводские изделия, взаимосвязанные с типом направляющих каркаса и типом крепления. Обычно их рассчитывает, производит и монтирует одна фирма.

Линеарная панель*. Высокотехнологичный продукт из полиэстера. Имеет защитные и утепляющие свойства.

* Керамогранит, кассетные и линеарные панели монтируются только на заводской металлический каркас.

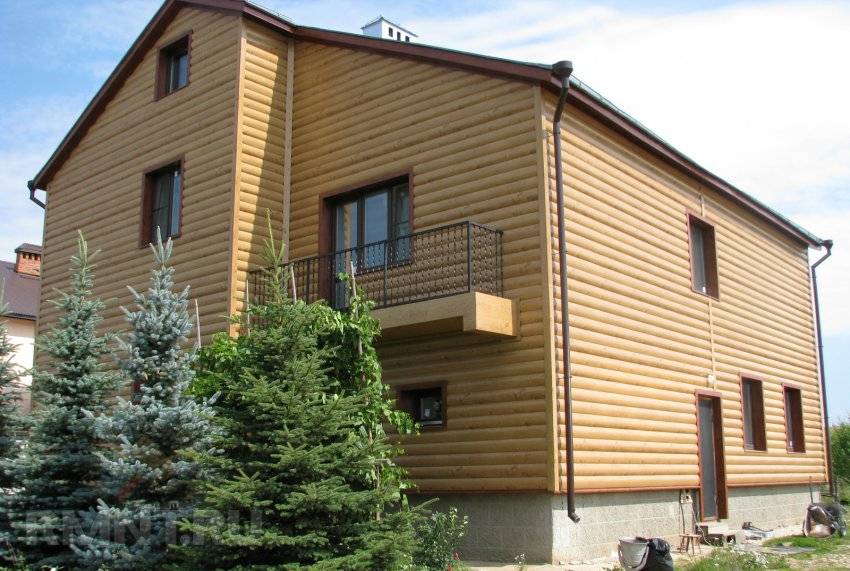

Вагонка. По сути, это облегчённый блок-хаус, а значит, достаточно будет обычного деревянного каркаса.

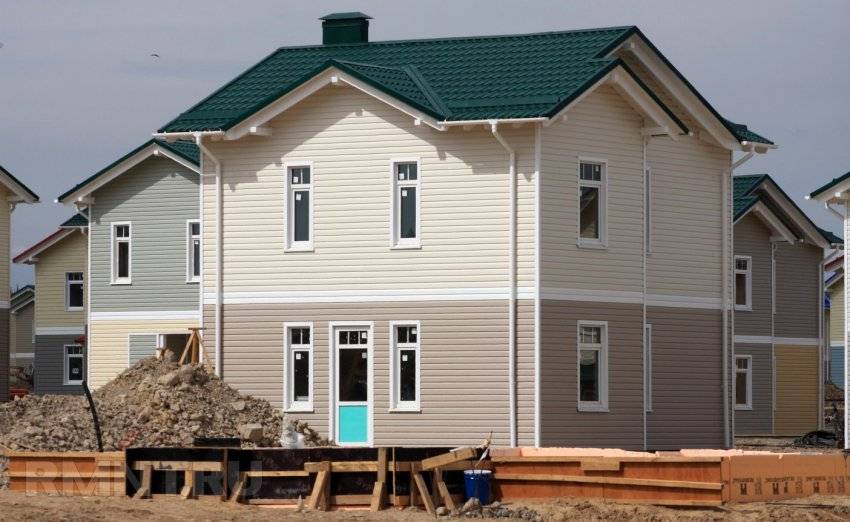

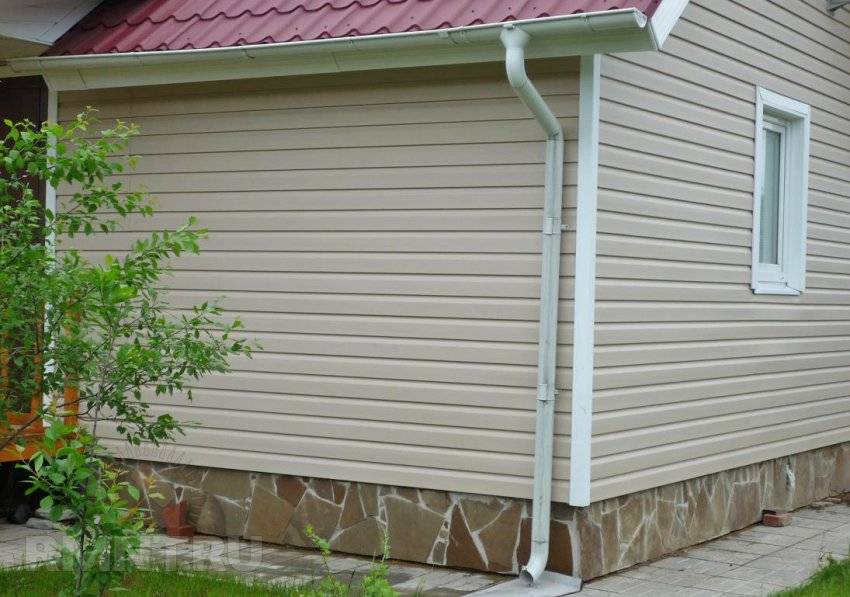

Виниловый сайдинг. Самый лёгкий и простой в монтаже материал наружной отделки. Его удобно монтировать к рейке саморезами или гвоздями. Вес сайдинга — 2–4 кг/м2, поэтому деревянный каркас подходит. Тем более что система сайдинга является самовыравнивающейся.

Отделочные панели. Это огромное количество самых разных панелей полимерного происхождения. Их делают из пенопласта и ППУ, называют термосайдингом и цокольными панелями, а также монтируют напрямую к стене. Любая панель, имеющая более 600 мм в длину, может стать частью вентилируемого фасада. В зависимости от веса для неё подбирают деревянный или комбинированный фасад.

Таблица. Цены на отделочные панели для вентилируемого фасада

Позиция Материал Толщина, мм Стоимость 1 м2, у. е.
Панель кассетная Сталь, ППЭ 20 15
Панель кассетная Алюминий, ППЭ 20 22
Панель кассетная Композит, ППЭ 20 8-12
Панель линеарная Полиэстер 0,15 7
Блок-хаус Сосна 22-35 8-15
Плиты иск. камня Керамогранит 6-12 12-25
Вагонка Сосна 12-14 4,5
Сайдинг ПВХ 0,1 8-15

Выбирая фасад с вентиляцией, вы не только придадите жилищу неповторимый вид, но и предоставите наилучшую защиту от атмосферных явлений. Это позволит продлить жизнь вашего дома на десятилетия.

рмнт.ру

15.06.15

Особенности монтажа

Перед проведением установки, требуется подготовить поверхности, составить разметку для креплений и панелей, а также подобрать нужный тип подсистемы.

Существует три варианта крепления подсистем к базовой поверхности: вертикальное, горизонтальное и комбинированное. С точки зрения рациональности, лучше проводить вертикальный монтаж (обеспечивается естественных воздухообмен).

К основным этапам монтажных мероприятий следует отнести:

  • Установка маяков по вертикали и горизонтали (это поможет с корректировкой неровностей на поверхностях).
  • Монтаж и укрепление профилей.
  • Сверление отверстий под кронштейны и их монтаж с использованием анкерных дюбелей и паронитовых прокладок.
  • Укладка пароизоляционного слоя и материалов для сохранности тепла.
  • Монтаж теплоизоляционного слоя стоит проводить при помощи шляпных дюбелей.
  • Установка декоративного слоя.

Далее, проводится крепеж декоративных и защитных элементов, требуемых при создании откоса, отлива и софитов, если под кровлей предусмотрено место для них.

С точки зрения прочности и декоративных особенностей, такие фасады зарекомендовали себя с лучшей стороны.

Фасад из металлокассет

Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

  • Металлокассеты изготовленные из оцинкованной стали
  • Фасадные кассеты изготовленные из композитных материалов

Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:

  • Скрытого типа крепления
  • Видимого типа крепления

Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ПРЕЗЕНТАЦИЯ

Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.

RAL6005 RAL8017 RAL9002 Декор-1 Декор-2 Декор-3 Декор-4 Декор-5
Металлик-1 Металлик-2

СТРУКТУРНАЯ СХЕМА

Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.

1. Кронштейн

2. Утеплитель

3. Тарельчатый дюбель

4,5. Направляющие подсистемы

6. Фасадные кассеты

МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА

Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.

Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.

Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.

Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.

Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.

СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ

Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.

Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Устройство

Фасадные системы призваны защищать конструкцию здания от негативных факторов внешней среды, тем самым продлевая срок их службы. Современные фасады имеют многообразный и привлекательный внешний вид. При относительно доступной стоимости они способны точно имитировать дорогостоящую наружную отделку из камня, древесины.

В зависимости от способа фасадные системы бывают 2 видов:

Мокрые. Мокрый фасад выполняется с использованием строительных смесей. Наиболее распространенным вариантом считается оформление наружных стен декоративной штукатуркой.

Навесные. Этот вариант подразумевает использование плит и панелей, которые крепятся на анкеры, болты и прочие крепежные элементы. Для таких конструкций обязательна подсистема – каркас или обрешетка, которая выстраивается вдоль всей поверхности стен.

В зависимости от того, оставляется ли между стеной и фасадным материалом воздушная прослойка, фасады бывают 2 типов:

вентилируемые;

невентилируемые (сплошные).

Вентилируемые фасады организуются путем установки каркаса, который крепится к стене здания. Каркас обшивается отделочными материалами. Между каркасом и стеной остается пространство для свободной циркуляции воздуха.

Нередко можно услышать такую классификацию фасадных систем, как деление их на мокрые и вентилируемые. Однако такой подход неправильный, поскольку в основу классификации положены разные критерии. Среди мокрых фасадов встречаются вентилируемые. Аналогично, как и навесные системы могут быть сплошными (например, фасады из стекла).
