Фасадный крепеж для проводов – основные типы и характеристики

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

  • СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
  • СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
  • СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
  • СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
  • СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Подвод СИП в дом под землей

При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

  • промежуточные поддерживающие зажимы;
  • кронштейны для крепления анкерных зажимов;
  • кронштейны для крепления промежуточных зажимов;
  • анкерные кронштейны для проводов энергопотребителя;
  • анкерные зажимы для изолированной несущей нейтральной жилы;
  • анкерные зажимы для проводов энергопотребителя;
  • монтажные крюки;
  • крепежную ленту (лента должна быть из нержавейки);
  • скрепы из нержавейки;
  • бугели из нержавейки;
  • стяжки крепежные;
  • фасадные крепления для СИП;
  • вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Болты скрытого крепления

Есть два вида болтов скрытого крепления:  немецкий и наш. Немецкий болт Кейл стоит дорого и в евро. Его подделывают местные производители, называя болтом скрытого крепления цангового типа Keil.

Настоящий болт продается по счету без слова “типа”. Подделывают дорогие немецкие болты в Казани, на заводе стоматологического оборудования. Качество уступает, но ценник радует.

Для плотных и более легких облицовочных материалов есть болты другого принципа крепления. Их производят в России, и для них не нужен специальный станок.

Болт от немецкой компании -“Keil”

Он представляет анкер разработанный компанией из Германии KEIL. Является незаменимым при монтаже навесных фасадов скрытого крепления. Подходит для скрытого крепления керамогранита, камня, HPL- панели, фиброцементных плит и других материалов.

Болт не производят в России и цена на него в евро, это минус. Стоит болт Кейл около 1,5 евро/ штука.

На одну плиту облицовки, размером 600*600мм требуется минимум три крепления, два вверху и одно внузу. Но обычно использует четыре точки крепления.

Короткое видео, демонстрирующее как сверлится облицовка под keil, а также видно, как будет держаться вся конструкция на стене:

Станок для сверления отверстий под болт Keil

Отверстие должно быть трапециевидной формы, расширяющееся к низу. Чтобы получить такое отверстие, необходимо купить станок.

Станок бывает двух видов:

  • с подведением воды;
  • без воды в системе.

Вода нужна для остужения сверла при сверлении.  Хотя сверла применяются с алмазным напылением, и рассчитаны на 600 отверстий/ одно сверло. Не всегда это достигается, часто сверло перестает сверлить после нескольких сделанных отверстий.

К станку нужно приноровиться, чтобы давить не сильно и не повреждать преждевременно слой алмазного напыления. Чтобы сохранить сверло как можно дольше используется вода.

Станок без воды используется для сверления облицовок типа фиброцемент или Hpl панель.

Станок со столом стоит примерно 10 000  евро, без стола – от 6 000 евро. С водой/ без воды от этого цена не зависит.

Болт скрытого крепления Duro PT

Он представляет собой винт самонарезающий, выполненный из устойчивой к коррозии стали.

Предназначен для осуществления монтажа механическим способом. Используется для произведения установки панелей из бумажно-слоистого пластика, фиброцементых плит и изготовленных из минеральной ваты.

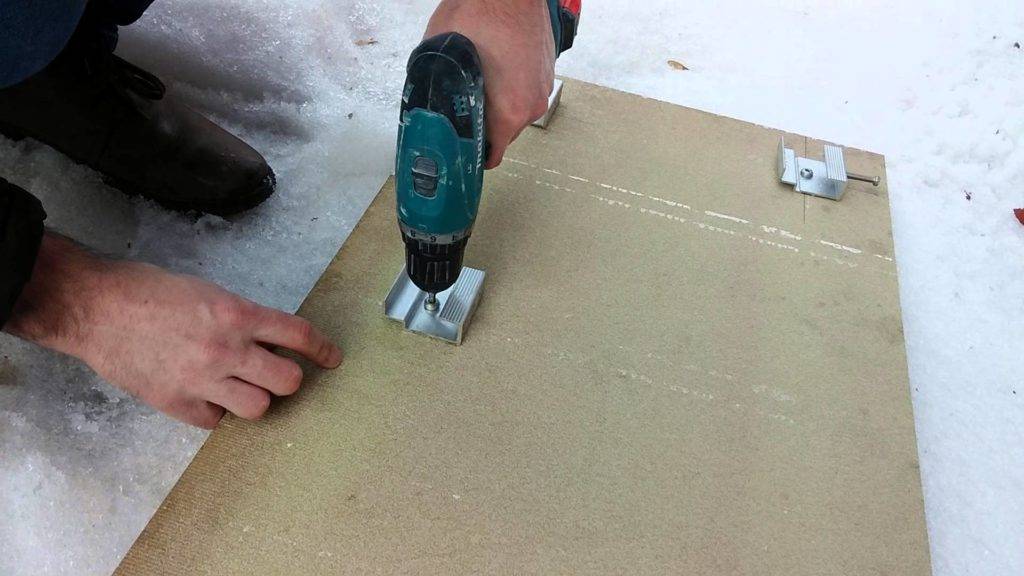

Крепятся они очень просто. Винт вкручивается в заранее подготовленное отверстие чуть меньшего диаметра, чем сам болт. Фиксируется при закручивании.

Болт Duro PT

Болт ДюроПТ нельзя применять для крепления камня или керамогранита, но, если требуется закрепить другую облицовку – это лучший вариант.

Не требуется специальный станок. Стоит болт в рублях, примерно, 30-40руб /шт.

Монтировать его удобно, дешево и быстро.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Какой крепеж используется для СИП

СИП с изолированной нулевой жилой можно закрепить с помощью крепежа SF 50

Закрепить СИП с изолированной нулевой жилой можно с помощью фасадных креплений SF 20, SF 50 и SF 60. Они подходят для размещения электрический линий по фасадам домов и внешним стенам сооружений нежилого назначения.

Среди наиболее важных особенностей крепежей подобного рода можно отметить:

  • присутствует стяжной ремешок в комплекте;
  • в качестве материала для изготовления использован диэлектрик;
  • корпус из полиамида не боится механических нагрузок, хорошо защищен от коррозии, сохраняет целостность при эксплуатации в низкотемпературных условиях;
  • может содержать в комплекте хомут, предназначенный для вторичного открытия; в этом случае на изделии присутствует пометка в виде буквы «D».
Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом.

Для качественного закрепления СИП необходимо придерживаться правильной технологии монтажа

Насколько качественно получится закрепить СИП, зависит от того, соблюдают ли работники рекомендованную технологию монтажа. Крепежи SF требуют особого подхода к установке, поэтому сначала необходимо выяснить, какие требования предъявляются к подобному мероприятию.

Специфика установки креплений SF собственными силами состоит в следующем.

  • Первым делом необходимо подготовить отверстия для дюбелей

    Под дюбеля используемой арматуры предварительно подготавливаются отверстия. Их диаметр подбирается так, чтобы дюбеля могли входить плотно.

  • Для прикрепления СИП к арматуре применяются пластиковые кабельные ремешки. Они не боятся коррозии и не проводят электричество.
  • При использовании SF 20 и 50 шаг крепления составляет около 80 см. Аналогом этих крепежных элементов является BRPF 6. Если необходимо установить крепеж SF 60, шаг можно сократить до 70 см.

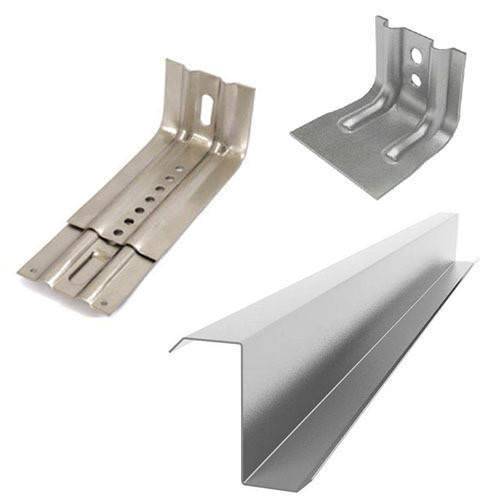

Особенности слайдерных систем крепления

Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки

Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.

С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.

Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.

Какой вывод можно сделать

Фасадные крепежи разнообразны по своему исполнению и функциям

Важно выбрать тот, который будет оптимально соответствовать стоящей задаче. При правильном монтаже он сможет показать себя лучшим образом.

Варианты арматуры для СИП-1

Оцените материал
Рейтинг: 3 из 5    Голосов: 1    Просмотров: 113328

Правила прокладки кабеля по фасаду здания

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение. Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита
  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий

Подробнее о таких марках и их характеристиках можно ознакомиться в статье “Марки СИП проводов – отличия, характеристики”.

Критерии и особенности выбора

Выбор зависит от габаритов кабеля и материала основания

Детали могут устанавливаться почти в любой материал, не отличающийся тонкостью и хрупкостью. Это могут быть бетонные блоки, кирпич, дерево и материалы на его основе (при условии достаточной толщины) – фанера, ДСП. Но для фиксации к тонким листам (к примеру, гипсокартонным) нужно брать дюбели-бабочки.

При покупке деталей следует обращать внимание, на какую минимальную толщину несущей поверхности они рассчитаны

Это особенно важно при монтаже на ДСП или фанерный лист

Помимо габаритов и типа конструкции, при выборе крепежа учитывается, на какое строение кабеля он рассчитан – круглое или уплощенное.

Также нужно обращать внимание на дату производства. Часто хомуты делают из нейлона, а это материал не очень высокой прочности. Он склонен к растяжению в процессе эксплуатации

Детали выпускают с расчетом на 2 года использования от даты выпуска (а не монтажа), так что лучше брать крепежи, произведенные не позже чем за 6 месяцев до покупки.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Как правильно выбрать гостиную

Прежде чем начать приобретать наполнение комнаты (мебель), важно тщательно распланировать весь интерьер в мельчайших деталях. Этот процесс занимает много времени и сил, особенно у не профессионалов, по этому, чтобы избавиться от хлопот, лучше обратиться в дизайнерскую компанию.

Первым этапом планирования будет определение функциональных возможностей помещения. Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.

От этого пункта напрямую зависит наполнение помещения, например для кабинета понадобится компьютерный стол или многофункциональное бюро, удобное кресло и несколько стеллажей для книг и документов.Также довольно популярным в дизайне гостиной, является зонирование пространства.

Чаще всего этот прием осуществляется путем контрастного окрашивания стен в цвета, кардинально отличающиеся друг от друга, или свето-разделением. Стоит отметить, что этот прием часто используют в оформлении малогабаритных помещений.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
