Сравнительная таблица футеровочных материалов
Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C
Кирпич обычный глиняный 1600 700
Вата базальтовая 100 750
Слой из вермикулита 150-250 1100
Шамот (раствор или готовый кирпич) 1800-2000 1300
Каолин плотный 2400-2500 1400
Муллит (чистый/маты) до 3030 1800 / 1600
ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты
Большие промышленные
В всех больших промышленных печах назначение футеровки – уменьшить теплопотери и воздействие высоких температур на корпус (кожух) печи. В обжиговых печах футеровка служит еще теплоаккумулятором, обеспечивающим оптимальный режим обжига (плавное нарастание температуры), а также инфракрасным (ИК) излучателем, равномерно прогревающим обжиговую камеру.
Гораздо сложнее задачи футеровки металлоплавильных печей. Она и здесь должна хорошо излучать ИК, чтобы сильнее греть шлак. Качественный металл выплавляется только тогда, когда слой расплавленного шлака нагрет существенно сильнее жидкого металла. Но в то же время футеровка промышленных печей для выплавки металла не должна смачиваться расплавленным шлаком и самим металлом, быть химически инертной по отношению к ним и не выделять вы расплав вредных примесей. Дополнительно – быть прочной, чтобы выдерживать свой собственный огромный вес, т.к. экономическая эффективность металлоплавильных печей растет с увеличением из размеров. Поэтому, напр., для футеровки различных частей доменных и сталеплавильных печей используется не менее 7 видов футеровочных материалов (см. рис.).

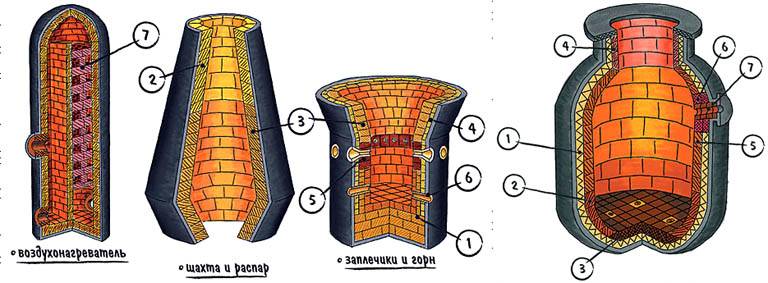

Схемы футеровки доменной и сталеплавильной печи
Футеровка промышленной печи сложная и ответственная работа. Даже имея 3-4 летнее профтехобразование по этой специальности, нужно поработать в бригаде еще несколько лет учеником или (неформально) подмастерьем, т.е. на низших разрядах, прежде чем быть допущенным к самостоятельной работе. Поэтому, если вас интересует, чем и как футеруются промышленные металлоплавильные печи, начать можно с Википедии (wikipedia.org/wiki/Футеровка), там это изложено достаточно вразумительно, или Металлопедии. Что касается небольших обжиговых печей, то они футеруются как и металлические технологические (см. далее), а мы пойдем дальше – к футеровке, которую можно сделать своими руками.
Производственная футеровка и свойства материалов
На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.
Индукционная печь
Индукционная печь
В таблице приведены свойства некоторых огнеупорных материалов
Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
Шамот | 1800-2000 | 1300 |
Кирпич глиняный | 1600 | 700 |
Вермикулит | 150-250 | 1100 |
Базальтовая вата | 100 | 750 |
Каолин плотный | 2400-2500 | 1400 |
Бытовые проблемы – футеровка как решение
В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.
Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?
Конкретно в данной ситуации вопрос можно решить следующим образом:
- Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
- Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.
Устройство футеровки: температура и металл
Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна
При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна
Можно для этой цели использовать асбест
При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.
Ошибочная защита. Последствия
Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.
Металлическая печь с кирпичной обкладкой
Это совершенное заблуждение!
- Во-первых, кирпич очень теплоемок.
- Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?
Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.
Как итог, угарные газы начнут поступать в помещение.
Не всегда кирпич: смеси для футеровки
В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.
После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.
Это могут быть сухие смеси:
- Шамотные.
- Муллитовые.
- Корундовые.
Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.
Футеровка без отрыва от производства
В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.
Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.
Сколько прослужит новая футеровка
Любое покрытие со временем может изнашиваться. Даже самый прочный футеровочный слой внутри вашей топки постепенно может потерять начальную герметичность. Для его сохранения следует учитывать следующее:
- Внутренняя защита печи нуждается в периодической проверке на целостность. Повреждения нужно вовремя заделывать растворами, приготовленными из смеси шамота и глины.
- Гораздо дольше прослужат поверхности, изначально выполненные более качественно (ровный герметичный слой равномерной толщины без трещин и других повреждений).
Видео: футеровка топки печи
Печи, предназначенные для отопления жилых помещений, могут иметь разные формы, размеры, другие конструктивные особенности. Исходя из назначения и технических характеристик, принимают решение о необходимости облицовки топливников.
Топливники малых бытовых печей, которые работают в обычном режиме, облицовывать не рекомендуют – так они лучше справляются с задачами обогрева помещения при небольшом расходе топлива.
Футеровка печей может потребоваться для следующих типов изделий:
- Печи, предназначенные для эксплуатации в режиме длительного использования.
- Печи, в которых используется высококалорийное топливо.
- Большие бытовые печи.
- Жаровые камеры русских печей, которые используются для приготовления пищи.
- Печи, в которых дымовые каналы располагаются вдоль стенок топливника.
Облицовка печи может быть внутренней и наружной. Внутренняя служит защитой топливника печи от перегрева, наружная предназначается для придания достойного внешнего вида.
Внутренняя отделка выполняется из огнеупорных материалов, способных противостоять высокотемпературным воздействиям в течение длительного времени. Кирпич выкладывают на ребро вдоль стенок топливника, при этом кладка из огнеупорного кирпича стыкуется с основной кладкой топливника одним вертикальным швом, но не перевязывается. Такой способ позволяет защитить стенки топливника от перегрева и существенно продлевает срок эксплуатации печи.
В зависимости от назначения печи для отделки могут использоваться защитные экраны, способные поглощать лучистые потоки. Если печь используется для приготовления пищи, такие экраны устанавливаются внутри топливника, где они способствуют быстрому прогреву дымовых газов или воздуха, подаваемого в топку. С этой же целью внутренние стенки топливника могут облицовываться огнестойкими материалами с низкой теплопроводностью. Экраны, установленные снаружи, предназначаются для создания необходимого уровня теплозащиты. Иными словами, такая отделка гарантирует сохранение тепла внутри печи, не допуская перегрева внешней поверхности.
Для наружной отделки бытовых печей используются самые различные материалы. Самый простой и практичный способ наружной облицовки – штукатурка печ и. Именно этот вид отделки чаще всего используется для облицовки стенок печей бытового назначения.
Нередко для оформления наружной стороны печки используют кирпич или декоративные панели из натуральных или искусственных материалов. Традиционно печи отделывают изразцами, но это один из самых дорогих способов. Готовые изразцы можно приобрести в специализированных магазинах, но для правильной установки такого оформления потребуется специалист. Без определенных навыков довольно сложно правильно сделать обрамление для бытовой печи.
Футеровка печи своими руками практически невозможна, если нет определенных навыков и умений. Для правильного оформления требуется наличие опыта и знаний основ кладки печей , а также знание основных основ физики. Кладка печи требует ответственного подхода, что невозможно без наличия специальных навыков. Правильно сложенная печь может служить не только предметом интерьера, но и гарантией уюта и комфорта в доме.
Проведение ремонтно-восстановительных работ в топочной камере печи
Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.
Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.
Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь, после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.
Если опыта в печных работах недостаточно, или нет желания возиться с футеровкой уже построенной печи самостоятельно, лучше всего обратиться к специалистам, которые занимаются отопительными приборами и сооружениями профессионально. Такой квалифицированный мастер грамотно произведет выбор и расчет футеровки, что обеспечит надежную и безопасную работу печи с сохранением или даже увеличением ее эффективности.
Футеровка кирпичной печи
Проблемы при футеровке топочной части возникают не только у металлических печей, кирпичные печи также обладают некоторыми особенностями. При больших температурах в печи может произойти термическое растрескивание, когда нагретые внутренние слои выталкивают холодные наружные со своих мест. Наружные стенки, которые сохраняют форму печи и играют роль «бандажа», под воздействием расширенных внутренних слоев расходятся в стороны. При этом образуются трещины и разрушение отдельных кирпичей, что также может привести к выходу угарных газов в помещение.
Растрескивание усугубляется тем, что глина, применяемая для соединения наружного слоя кирпичей, обладает низкой адгезией и расширяется при нагреве значительнее, чем сами кирпичи. Соответственно, при перегреве шов разрушается. Правильнее использовать более пластичный раствор при создании печи с отдельным его испытанием, когда два кирпича соединяются между собой полученным раствором и обжигаются при высокой температуре. После испытания проверяется адгезия раствора, его расширение и растрескивание. И уже на основании полученных результатов либо изменяется состав раствора, либо, если результат испытания удовлетворителен, раствор используется для создания всей печи.
Сам себе мастер
Конечно, для устройства футеровочного слоя в домашнем очаге можно прибегнуть к услугам специалистов, но при некоторых навыках работы и соответствующих знаниях эту операцию можно провести самостоятельно.
Футеровка из кирпича
Футеровка печи своими руками из шамотного кирпича выполняется с учетом следующих особенностей:
- Кирпич аккуратно выкладывается «ребром на ребро», без сдвигов элементов кладки относительно друг друга, вдоль всех стенок внутренних топки.
- Швы между отдельными кирпичами заполняются раствором на основе шамота и глины.
- Если основная кладка также выполнена из кирпича, то футеровочный и основной слой стыкуются посредством одного вертикального шва, но без перевязки.
- Если же материал самой топки – металл (чугун или сталь), то между ее стенками и кладкой следует в обязательном порядке оставлять небольшой зазор, рассчитанный на температурные расширения металла, – иначе регулярные нагревы и остывания могут в скором времени ее разрушить.
Отделка шамотным кирпичом происходит по схеме – вдоль всех стенок с зазором с учетом расширения материалов
Старая кладка из шамотного кирпича подлежит регулярным осмотрам и ремонту изношенных участков, который проводится посредством затирки раствором из шамота и глиноземистого цемента.
Из рулонного материала
Выгода использования рулонных материалов (а также пластин и матов) заключается в том, что они занимают очень мало места и не «крадут» общего объема, необходимого для закладки топлива и прохода дыма. Стандартная толщина большинства из них не превышает 1 см (например, толстый каолиновый картон бывает толщиной до 7-ми мм). Чтобы провести необходимые работы, нужно помнить, что:
- Количество необходимых для футеровки материалов рассчитывается с учетом их линейного расширения при нагреве.
- В некоторых случаях возможна укладка полотна в 2 слоя, но для бытовых потребностей это совсем не обязательно.
- Отдельные пластины крепятся элементами армирования – металлическими штырями, которые вставляются в заранее проделанные канавки.
- При отделке огнеупорными матами или пластинами следует соблюдать последовательность их крепления: сначала покрывается дно, затем боковая поверхность, а потом «потолок» топочного отдела.
Внутренняя отделка может проводиться базальтовым картоном
Обмазка растворами
Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:
- Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
- После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.
Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы
Нужно ли замачивать шамотный кирпич перед кладкой?
Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:
- когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
- при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
Варианты осуществления футеровки
Футеровка топки камина шамотом
Процедуру проводят разными способами, самый подходящий выбирают с учетом материала, из которого изготовлена печь либо камин. Также на выбор влияет время проведения укладки облицовочного слоя.
Облицовка внутренней части печи готовыми кирпичами шамота
Шамотные материалы считаются наиболее популярным способом для футеровки приборов отопления. Шамот представляет собой специальную глину, обожженную при максимальной температуре до 1500 градусов. После нагретый природный материал измельчают, затем изготавливают из него панели, кирпичи либо сухие смеси. Покупатели чаще выбирают шамотные материалы из-за их качества, эффективного применения и доступной стоимости.
Монтаж теплоотражающих экранов
Ставить экраны, отражающие тепловое излучение, целесообразно на стенки банных печей-каменок из металла. При использовании их в печных агрегатах другого типа низкая эффективность экранов может значить, что они были установлены неправильно. Вырабатываемое тепло не будет прогревать стены полностью и вместо этого начнет уходить в дымоходную трубу с учетом модернизации системы.
Применение обтесанного камня из натуральных горных пород
Камни из натуральных горных пород относятся к материалам класса А, чаще всего для облицовки используется песчаник, кварц или гранит. Рекомендуется использовать их для футеровки топок каминов, а не печей, поскольку эти материалы имеют низкий уровень теплопроводности и растрескиваются под воздействием сильного огня.
Использование рулонных материалов или пластин
Специальные пластины и рулонные материалы подходят для поверхностей с низкой теплопроводностью. Футеровку такого типа можно проводить во время постройки печи или в уже готовом отопительном приборе.
Покрытие стенок специальными растворами или веществами
Вещества или растворы с повышенной устойчивостью к огню наносят на внутренние поверхности стен печных топок. Это могут быть сухие смеси, из которых нужно готовить огнестойкий раствор, или термостойкая клеевая масса, используемая также для шамотной кладки и стен из кирпича.
Раствор для футеровки Карбид кремния огнеупорный
Теплоотражающий экран
Как приготовить раствор
Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.
Широко популярным считается раствор, приготовленный на основе кирпичной пыли и шамотной глины. Однако если в печи будут сжигаться исключительно дрова, можно воспользоваться классической глиняной смесью с небольшим содержанием песка.
Футеровка для лепных печей
Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:
- Муллитовые
- Шамотные
- Корундовые
Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.
О ремонте
Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.
В качестве латок рекомендуют применять смесь, основанную на глиноземистом цементе и шамотном порошке. Вначале масса наносится на разрушенные участки, а после просушивается открытым пламенем. Приступать к последнему этапу следует спустя неделю. Поторопившись, обновленная поверхность может вновь быстро разрушиться.
Немного о промышленной футеровке
Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.
Рассмотрим наиболее оптимальные соотношения таких характеристик, как материал-плотность-температура:
Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
Шамот | 1800-2000 | 1300 |
Каолин плотный | 2400-2500 | 1400 |
Вермикулит | 150-250 | 1100 |
Базальтовая вата | 100 | 750 |
Кирпич глиняный | 1600 | 700 |
В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:
- Уменьшает температуру наружных поверхностей
- Защищает стенки печи от теплового разрушения
- Снижает тепловые потери
- Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами
Подводим итоги
Ознакомившись с различными особенностями обустройства футеровки для различных видов печей, можно смело приступать к работе. Однако пренебрежение рассмотренными правилами может существенно сказаться на надежности и долговечности отопительных конструкций.
Особенности футеровки для различных типов печей
Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:
- Футеровка металлических печей
- Футеровка кирпичный печей
- Футеровка парового котла
Футеровка металлических печей
Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой
Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении
Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.
Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:
- Кирпич обладает низкой теплопроводностью
- Кирпич теплоемок
Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.
Читайте так же о том как сделать печь шведку своими руками
Кирпичной печи
Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.
Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.
Если футеровка будет некачественной, это приведет к неприятным последствиям:
- Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
- Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу
Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция
Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания
Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.
Парового котла
Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:
- Тяжелая
- Облегченная
- Натрубная
Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.
Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.
Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.
Способы выполнения
Футеровку очага обычно проводят с помощью так называемых «шамотных» материалов – особым образом обработанных веществ и их смесей с включением элементов обжига, уничтожающего пластичные свойства и доводящего до спекания их частиц, а также других огнеупорных продуктов. Это могут быть:
- Обтесанный камень, изготовленный из натуральной горной породы типа песчаника или кварца, либо конгломерата, стойкий к особенно высоким температурам.
- Готовые шамотные кирпичи, из которых выкладывают внутреннюю стенку. Их огнеупорные свойства достигаются благодаря особой технологии изготовления с добавлением порошка из заранее обожженной глины и других улучшающих свойства конечного продукта веществ. Защита из такого кирпича очень популярна, так как может выдержать практически любые температуры обогревательной печи и стоит сравнительно дешево.
- Рулонные материалы, пластины и маты: базальтовое волокно,
- вермикулитовые плиты,
- каолин в виде бумаги или картона, состоящий из минеральной белой глины.
Растворы и вещества, которыми покрывают стены топки:
- шамотные, являющиеся огнеупорными бетонами с добавлением отощающего компонента,
муллитовые – силикатные жидкостекольные смеси с различными вариациями состава.
Отделка из вермикулита может стать отличной альтернативой кирпичу и камню
Инструкции по футеровке
Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.
Кирпичной печи
Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:
- Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
- Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
- Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
- В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.
Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4
При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.
Металлических печей
Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.
Футеровка металлической печи
Еще один пример
Твердотопливного котла
В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.
Выполняют её одним из трёх способов:
- Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
- Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
- Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.
Глиняных печей
Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.
Особенности защитной отделки печей
При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.
Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений
В каких случаях применяется
Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.
Обязательная футеровка потребуется для следующих типов топочных изделий:
- Больших бытовых и промышленных.
- Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
- Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
- Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
- В случаях использования высококалорийного топлива с исключительно высокой температурой горения.
Виды футеровки
Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:
- Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
- Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.
Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки
