Инверторная система: построение отопительной системы на базе инверторных конвекторов Electrolux

Выбор электрического конвектора

Определитесь с площадью комнаты, например соотношение 90 Вт на 1 м² комнаты. Для обогрева 10м² нужен конвектор, мощность которого составляет 1000 Вт. Если потолок в комнате выше стандартного (3м), то мощность должна быть в 2 раза выше. Если обогреватель выполняет функцию вспомогательного прибора, то мощность нужно уменьшить.
Вид термостата: электрический или электромеханический. Обогреватели с механическим устройством настраиваются вручную на дисковой или клавишной электропанели и цена их немного ниже. Они не такие точные, как электрические и медленно реагируют на снижение температурных показателей ниже уровня. Обогреватели с электромеханическим устройством стоят дороже (на 25%), а все, потому что они более точные и функциональные. Обогреватели с программируемым устройством имеют более гибкие настройки и регулируют температуру в помещении по часам. Например, когда вы отсутствуете можно задать +11°, а перед вашим возвращением доверить обогревателю повысить её до комфортного уровня. А поэтому он считается самым экономным.
Дополнительные аксессуары: съёмные колёса и рама с отверстиями для установки. Чтобы снять его со стены и с помощью колёс легко перевезти в любое удобное для вас место.
Настенные электрические конвекторы нуждаются в определении места, где они будут закреплённые. В этом случае нужно чтобы было достаточно свободного пространства на стенке вокруг прибора

Также важно наличие розетки возле обогревателя, чтобы подключить его к сети.
Качество нагревательного элемента (тэн). Он должен быть выполнен из качественного материала, ведь от этого зависит, насколько долго прослужит конвектор

Лучший материал исполнения – высококачественная сталь, которая выдержит перепады температуры.
Наличие автоматической системы отключения. Обязательно убедитесь, что в приборе есть функция защиты от перегревания.
Защита от влаги. Стандартный уровень защиты должен составлять 21 балл. Если вы планируете установить обогреватель в комнату с повышенной влажностью, то ip должен быть от 25 баллов и плюс защита от брызг. Устанавливайте его на расстоянии 70-80 см от ванны.

Управление электрическим конвектором

Достоинства и недостатки

Для электрокотлов характерны следующие преимущества:

• простая установка и несложная эксплуатация — достаточно ознакомиться с инструкцией;
• возможность подобрать агрегат практически под любой стиль в интерьере частного дома;
• в случае с настенными моделями экономится площадь в помещении;
• приборы не издают шума;
• отсутствует необходимость обустраивать дымоход, поскольку нет вредных продуктов горения;
• аппараты считаются безопасными с экологической точки;
• регулирование необходимого температурного показателя.

Но присутствуют и недостатки. К отрицательным сторонам использования котлов относят зависимость от электричества.

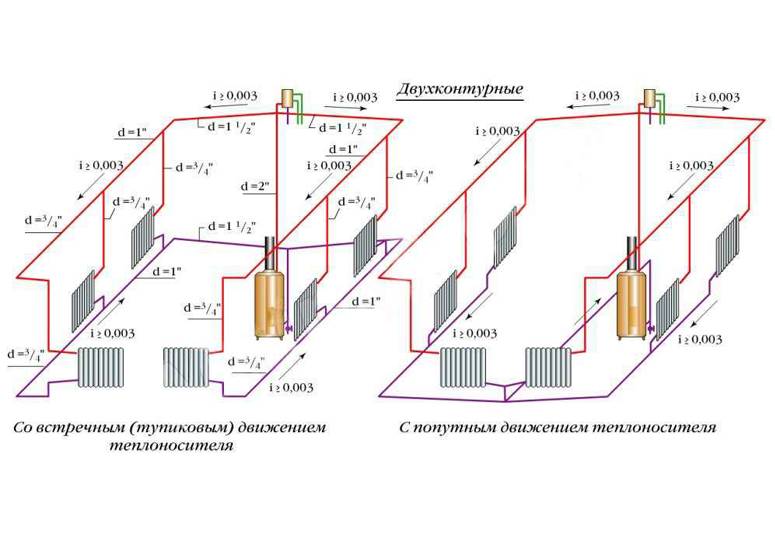

Вертикальная и горизонтальная разводка

Здесь все просто: при горизонтальной разводке трубопровод отходит от подающей магистрали горизонтально, а при вертикальной разводке вертикально.

Для частных домов с одним потребителем тепла вертикальная и горизонтальная разводки равнозначны.

Другое дело многоквартирные дома. В них горизонтальная разводка, при которой все приборы отопления в одной квартире расположены «на одной трубе» позволяет устанавливать и успешно эксплуатировать счетчики тепла, а значит, расходовать тепло по своему усмотрению и оплачивать его потребление в соответствии с данными собственного учета.

При вертикальной разводке в одной квартире может быть несколько стояков, каждый из которых объединяет приборы отопления, расположенные на всех этажах многоэтажного дома. При такой разводке учесть потребление тепла можно только на стояке, что для владельцев квартир просто бесполезно.

Подведем итоги — Система отопления может быть однотрубной или двухтрубной, с верхней или с нижней подачей, горизонтальной или вертикальной, тупиковой или попутной.

Daikin FTXB35C/RXB35C – мощность, бесшумность, функциональность

На вид электрический инверторный обогреватель марки Daikin не похож на мощное и функциональное оборудование. Однако именно таким прибором он является. Производительности хватит для обслуживания квартиры жилой площадью около 30-36 кв. м.

Подходит модель и для дома такого же размера, дачи или офиса. Среди возможностей – не только обогрев, но и охлаждение, вентиляция, осушение воздуха. Для работы практически не имеет значения температура наружного воздуха. Она может быть в пределах –15 — +43 градусов.

В списке функций оборудования – турбо-охлаждение, отсрочка включения или выключения, режим комфортного сна, очистка.

Прибор эффективно очищает воздушный поток с помощью титано-апатитового фильтра. Работой можно управлять с пульта, у которого есть свой экран и антибактериальное покрытие. Ресурс прибора – больше 20 лет, управляющего устройства – всего в 2 раза меньше.

Плюсы оборудования:

• мощность, которой хватит для обогрева 1-2 комнат в доме, квартире или на даче;
• увеличенная длина коммуникаций (15 м);
• дизайн внутренней части, способный неплохой вписаться в любые помещения;
• матовая поверхность без лишних деталей, которую проще вытирать;
• функциональность – наличие режима самодиагностики и вентиляции;
• запоминающиеся настройки;
• качество сборки.

Минусы:

• довольно высокая цена;
• отсутствие подсветки пульта – опции, встречающейся у более дешёвых моделей.

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Технология системы отопления в умном доме

Система отопления частного дома имеет преимущество — возможность выставить соответствующие параметры удаленно, с функцией дистанционного управления. Не нужно находиться в апартаментах, достаточно нажать несколько кнопок.

В продаже имеются готовые беспроводные системы со встроенной возможностью управления при помощи голоса. При желании такую систему можно собрать самостоятельно. Для полноценной работы системы, необходимо организовать общую сеть механизмов.

Это позволит наглядно посмотреть какие детали потребуются. В зависимости от индивидуальных отличий контроллера и отопительной системы, реле могут подключаться к разным компонентам.

Основная схема управления климатом и котлом в умном загородном доме будет зависеть от того, каким образом формируется сеть из теплообменников, которые подключаются к блоку. Также важен функционал датчика управления.

К нему подключают и остальные системы, которые впоследствии будут проверяться при помощи «Умного дома».

Котлы до 100 кв. м

1

Protherm Скат RAY 9 KE /14 9 кВт одноконтурный

Рейтинг:5,0

• Тепловая мощность: 3 – 9 кВт
• Напряжение сети: однофазное/трёхфазное
• Ступеней мощности: 2
• Максимальная сила тока 3Ф: 16 А
• Температура теплоносителя: 25 – 85 °С
• Функции: автодиагностика, защита от замерзания, индикация включения, защита от перегрева, термометр, манометр

Средняя цена: 48 317 руб

Электрический котёл предназначен для настенного монтажа и оснащен надёжными ТЭНами, стойкими к загрязнённому теплоносителю. Благодаря аккуратному дизайну, электроприбор идеально вписывается в современный интерьер, в том числе кухонный. Температурный режим в границах +25℃…+85℃ поддерживается автоматически, с точностью до 1 градуса. Система самодиагностики производит непрерывный контроль за состоянием важнейших узлов агрегата и выводит коды ошибок на ЖК-дисплей.

Особенности:

• возможность заливать в систему незамерзающую жидкость и жесткую воду;
• три ступени нагрева воды;
• содержит весь комплекс установки (расширительный бачок, насос, автоматику).

В этой модели есть интерфейс для подключения различных устройств дистанционного управления и контроля, поэтому котел станет отличным выбором для загородного дома, в котором жильцы не проживают постоянно.

2

STOUT SEB-0001-000009 9 кВт одноконтурный

Рейтинг:4,9

• Тепловая мощность: 1.50 – 9 кВт
• Напряжение сети: однофазное/трёхфазное
• Ступеней мощности: 6
• Максимальная сила тока 3Ф: 25 А
• Температура теплоносителя: 10 – 85 °С
• Функции: индикация включения, защита от перегрева, термометр, манометр

Средняя цена: 39 823 руб

На втором месте рейтинга красивый энергоэкономичный котел европейской сборки, который получил множество хороших отзывов от пользователей. В отличие от предыдущей модели, здесь уже встроена специальная «климатическая» автоматика. Благодаря синхронизированной работе наружного и внутреннего датчиков выставленная температура в помещении держится с точностью до 0,1 градуса. В памяти прибора сохраняется статистика за последние часы, где можно увидеть, как держится температура, сколько ТЭНов задействовано. Эта информация поможет оценить, как расходуется энергия и скорректировать работу котла.

Особенности:

• аварийное отключение агрегата при превышении параметров рабочих характеристик;
• 6 режимов работы, включая опцию горячего водоснабжения;
• интеллектуальное изменение ступеней мощности.

Эта модель отлично показывает себя в связке с другими котлами при последовательном их подключении с целью увеличения общей мощности или создания разных зон обогрева.

3

ЭВАН EXPERT 9 одноконтурный

Рейтинг:4,8

• Тепловая мощность: 1 – 9 кВт
• Напряжение сети: однофазное/трёхфазное
• Ступеней мощности: 9
• Максимальная сила тока 3Ф: 25 А
• Температура теплоносителя: 10 – 85 °С
• Функции: автодиагностика, подключение теплого пола, программатор, индикация включения, защита от перегрева, термометр, манометр

Средняя цена: 50 800 руб

Электрокотел от российского производителя оснащен нержавеющими ТЭНами от чешской фирмы Backer. Алгоритм работы прибора основан на анализе температур в помещении и на улице, что обеспечивает экономичное энергопотребление. Блок управления реагирует на изменения в климатической среде и подбирает оптимальную температуру теплоносителя и нужную ступень мощности.

Особенности:

• многоступенчатая система защиты (от перегрева, высокого давления, скачков напряжения);
• режим программирования, при помощи которого можно задать температуру по дням недели и часам;
• расширенные сервисные возможности для самостоятельного контроля работоспособности каждого узла управления.

Многофункциональный прибор может быть подключен к системе «теплого пола». К агрегату можно подключить модуль дистанционного управления.

4

ЭВАН Warmos-IV

Рейтинг: 5,0

• мощность: 9.45 кВт
• площадь обогрева: 94.5 кв.м
• кол-во контуров (если есть): одноконтурный
• КПД: 99 %

Средняя цена: 22 690 руб. ЭВАН Warmos-IV – лучший одноконтурный электрический котел с нагревательным элементом ТЭНом. Используется только для обогрева помещения, максимальная мощность – 9,45 кВт, позволяет нагреть площадь до 94 квадратных метров. КПД высокий – 99%. Крепление к стене, система управления электронная. Оснащен индикатором включения, а также термометром. Защищен от перегрева, замерзание будет предотвращено. Весит 27 кг. Производитель обещает работу изделия от 10 лет.

Положительные качества:

• простота и функциональность;
• выгодное соотношение цены и качества;
• в качестве теплоносителя можно использовать очищенную воду.

Toshiba RAS-07EKV-EE/RAS-07EAV-EE – качество и надёжность

Установка инверторного кондиционера из модельного ряда EKV обеспечит теплом помещения площадью до 20 кв. м. Дизайн модели позволяет ей неплохо смотреться в любом интерьере. Невысокий уровень создаваемого при работе шума не мешает даже в ночное время.

Для повышения удобства обслуживания панель прибора сделана гладкой. А работа как внутреннего, так и наружного блока практически бесшумная. Уровень шума в обслуживаемом помещении не превышает 26 дБ.

Среди других особенностей модели – наличие самоочистки поддона и несколько рабочих режимов. В экономичном кондиционер потребляет не больше 200 Вт, в обычном – 550 Вт. Есть возможность автоматического запуска, работа в режиме осушения, турборежим для быстрого нагрева или охлаждения.

Ещё одна полезная опция – таймер, включающий или выключающий технику в заданное время. Информация о работе оборудования отображается на ЖК-экране, упрощая управление.

Список преимуществ энергосберегающей техники:

• тихая работа внешних и внутренних блоков;
• удобство использования – с настройками разберётся даже неопытный пользователь;
• запоминание установленных пользователем настроек;
• противолёдная система, позволяющая включать оборудование даже при низких температурах наружного воздуха.

Недостатки:

• длина коммуникаций (10 м), которой может не хватить для монтажа в некоторых помещениях;
• цена, превышающая расходы на другие похожие по мощности обогреватели.

Расходы электроэнергии

Теперь по расходам, однотарифный электросчетчик: 4,01 руб за квт*ч.  вот все записи по энергозатратам зимой 20/21:

Месяц	Факт общий расход э/э, кВт	Свет, бойлер, кухня	Отопление, Квт	Тариф, руб/кВт*ч	Стоимость, руб
Ноябрь	2047	594	1453	4,01 р.	5 826 р
Декабрь	2721	594	2127	4,01 р.	8 529 р
Январь	3220	594	2333	4,01 р.	9 355 р
Февраль	2997	594	2203	4,01 р.	8 834 р
Март	2278	594	1684	4,01 р.	6 753 р
Апрель	1352	594	758	4,01 р.	3 040 р

Это второй и самый большой плюс по сравнению с электрокотлом: зима 20/21  была самой морозной за последние годы. Максимальный расход электроэнергии на отопление  пришелся на  январь: 2333 кВт*ч, это   9 тыс. рублей при постоянном проживании. Сравниваю с затратами соседей по поселку – с примерно такими же домами затраты на отопление электрокотлом  составляли   15,000 – 18,000 рублей в мес. Причем в отличие от нас, проживающих постоянно в доме и с температурой 21ОС, соседи бывают наездами, когда их нет –  электрокотел работал на минимуме мощности.

Минимальные энергопотери

В этом и заключается главное преимущество инверторной системы отопления перед другими системами отопления, например, обогрева с помощью электрического котла и водяных радиаторов. Управляющая системой «умная» электроника не позволяют энергии расходоваться попусту. Это показали эксперименты, проведенные научной группой Московского энергетического института. Сравнение энергопотребления инверторной системы отопления с системой на электрическом котле и радиаторах для дома 118 кв. м., расположенного в Московской области показало, что в равных условиях, при поддержании заданной температуры инверторная система отопления потребляет на 40% меньше электроэнергии, чем система на электрическом котле и радиаторах.

Шкала затраченной энергии при поддержании температуры 25°

Конвектор – это электрический обогреватель, сконструированный таким образом, чтобы обогревать помещение с помощью конвекции, то есть постоянного перемешивания воздуха. Конвектор отличается высоким КПД – до 99% использованной электроэнергии превращается в тепло.  Энергопотери могут возникать, когда работой прибора управляет автоматика на основе простейшего термостата. В этом случае прибор сначала перегревает воздух выше требуемого значения и тратит больше энергии, затем выключается, давая время воздуху заметно остыть. Следует новый цикл подогрева и так далее.  В этих циклах изнашивается сам прибор и тратятся лишние киловатты. Этого недостатка лишен инвертор.

Инверторный блок управления конвектора, измеряя температуру специальным высокочувствительным датчиком, плавно изменяет мощность нагревательного элемента не только в зависимости от текущей температуры, но и от скорости её изменения. Датчик реагирует на температурные изменения с точностью до 0,1 ˚С. Для поддержания установленной температуры нагревательному элементу не нужно периодически включаться на полную мощность и выключаться. Достаточно постоянного небольшого потребления электроэнергии.

Инверторные конвекторы в рекламе и в реальности

На официальном сайте Электролюкс заявлено следующее:

Таким образом, за счет чего, якобы, достигается экономия?

1. Высокоточные термостаты

2. Плавное изменение мощности устройства

Рассмотрим оба пункта по порядку.

1. Точность измерения температуры. Маркетологи, продвигающие инверторные конвекторы предполагают, что даже у конвекторов с электронным термостатом велика погрешность в определении температуры, поэтому обычные конвекторы отключаются, перегрев помещение на несколько градусов, а включаются, когда температура уже на несколько градусов ниже необходимой. Таким образом, по мнению рекламщиков, конвекторы, перегревая помещение, как будто бы тратят энергию, которую можно было бы сэкономить.

Однако, допустим, термостат не выключился по заданной температуре вовремя, помещение перегрелось на несколько градусов. Не значит ли это, что пока помещение остывает до температуры меньше заданной (раз термостат неточный), конвектор не тратит электроэнергию, а инверторный в это время работает и расходует энергию?

В целом, что касается неточных термостатов, то на рынке теплового оборудования уже много лет представлены конвекторы Нобо с электронными термостатами, которые поддерживают температуру в пределах в пределах от +- 0,1 C до +- 0,4 С, передавая данные об изменениях каждые 47 секунд. С какой частотой и в каких пределах контролируется температура инверторными конвекторами в официальных источниках не уточняется.

2. Плавное изменение мощности устройства. Для иллюстрации этого пункта в рекламе инверторных конвекторов используются графики, на которых якобы видно экономию мощности:

Однако, необходимо помнить — чтобы обогреть одно и то же помещение требуется одно и то же количество кВт тепла, которое должно компенсировать теплопотери данного помещения

Не важно, каким прибором вы это количество кВт получите. А электрические отопительные устройства выдают столько мощности, сколько потребили. То есть, если для отопления вашего помещения требуется 5 кВт, то и обычный конвектор, и инверторный конвектор должны эти 5 кВт потребить и выдать в виде тепла

Подробнее можно прочитать в нашей статье тут

То есть, если для отопления вашего помещения требуется 5 кВт, то и обычный конвектор, и инверторный конвектор должны эти 5 кВт потребить и выдать в виде тепла. Подробнее можно прочитать в нашей статье тут.

Электроконвектор — это не автомобиль, у которого на резкие разгон и торможение уходит больше бензина, чем на плавное ускорение/замедление

Не важно, как электрический конвектор работает — включился/выключился или постоянно работает на небольшой мощности — энергии он затратит одинаково. Отопление – весьма инерционный процесс, и в микроклимате помещения значительную роль температура стен, пола и потолка. Их нагревание и остывание происходит гораздо медленнее, чем самого воздуха, и даже перегрев воздуха на 4 градуса вызовет перегрев ВНУТРЕННЕЙ поверхности конструкции максимум на 0,5 градуса, а затраты энергии на отопление (теплопотери) обычного жилого помещения в первую очередь зависят именно от этой величины (зависят строго линейно) и определяются интегрально

Их нагревание и остывание происходит гораздо медленнее, чем самого воздуха, и даже перегрев воздуха на 4 градуса вызовет перегрев ВНУТРЕННЕЙ поверхности конструкции максимум на 0,5 градуса, а затраты энергии на отопление (теплопотери) обычного жилого помещения в первую очередь зависят именно от этой величины (зависят строго линейно) и определяются интегрально.

Стоит отметить, что для подтверждения мнимой эффективности инверторных конвекторов ссылаются на отчеты Ростеста об испытаниях этих конвекторов. Однако, если вы откроете эти отчеты (ссылки на них можно найти в рекламных материалах инверторных электроконвекторов), то увидите, что ни в одном не описана методика измерений. А оценка результатов любого эксперимента начинается с оценки методики измерений, насколько она сама по себе корректна. Будет уместно вспомнить старый анекдот со средней температурой по больнице или ситуацию с зарплатой по стране — полученный результат очень сильно зависит от того, как считать.

Технические характеристики

Корпус техники имеет аэродинамическую форму, которая обеспечивает эффективную траекторию конвекции воздушных потоков. Благодаря дизайну корпуса улучшается технические параметры прибора. В агрегат встроен удобный электронный блок с LED-дисплеем. Благодаря ему осуществляется управление устройством. На панели показываются параметры температуры, выбранный режим мощности, таймера.

Электрические конвекторы от компании Electrolux имеют встроенный высокочувствительный термостат, который позволяет устанавливать оптимальный режим в комнате с высокой точностью, программировать время включения/выключения устройства. Электроконвекторы работают при половинной и полной мощности. Для снижения нагрузки на электросеть используют экономичный режим, который также экономит электроэнергию.

Отличительная особенность моделей данной марки – система комплексной фильтрации входящих воздушных потоков. С отопительным прибором поставляются основной и дополнительные фильтры:

• противопыльный;
• угольный;
• Nano-фильтр;
• кахетиновый.

Очистительные изделия позволяют улучшить характеристики воздуха в комнате, защитить нагревательный элемент от пыли.

Кроме того, модели от Электролюкс оснащены следующими дополнительными опциями:

1. AUTO RESTART. Если электричество кратковременно отключалось, при включении прибор автоматически переходит в рабочий режим с сохранением температуры и мощности.
2. «Защита от перегрева». После того, как температура достигла верхнего предела, автоматический выключатель активируется. Нагревательный элемент перестанет работать.
3. «Замок защиты от детей».
4. «Антизамерзание». Конвектор при выборе этой функции поддерживает температуру 5С.
5. «Защита от влаги».
