Система отопления ленинградка: схема и каких критических ошибок лучше не допускать при монтаже

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

  • экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
  • доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
  • недорогая эксплуатация;
  • простота проведения ремонта;
  • несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
  • наиболее эффективна схема отопления двухэтажного дома Ленинградка.

Имеющиеся у системы недостатки поддаются нивелированию:

  • при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
  • при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
  • конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

  • минимальный объем расходных материалов;
  • простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
  • доступность покупки всех комплектующих;
  • простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

  • нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
  • циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
  • открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
  • отопительные приборы, укомплектованные кранами Маевского;
  • трубы подачи и отведения;
  • фильтрующее оборудование устанавливается перед котлом;
  • шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Преимущества и недостатки Ленинградки

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

  • Минимум расходов на модернизацию системы;
  • Равномерный прогрев помещений;
  • Возможность регулировки температуры в помещениях;
  • Отсутствие затрат на дополнительное оборудование;
  • Легкость в монтаже.

Не обошлось и без определенных недостатков:

  • Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
  • Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
  • Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Варианты однотрубной отопительной системы

В одноконтурной отопительной системе разрешено использовать верхнюю и нижнюю разводки отопления. Нижнее подключение дает определенные преимущества – трубы можно проложить скрыто, чтобы не портить интерьер, но в этом случае нужно дополнительно установить циркуляционный насос.

Под потолком крепится верхняя разводка системы отопления. При поступлении теплового носителя в приборы сверху вниз из них легко спускать воздух, установив краны Маевского. Сети с гравитационным током теплоносителя могут быть с верхней разводкой.

Принудительная и гравитационная циркуляция

В зависимости от принципов движения теплоносителя схема однотрубного отопления бывает гравитационной и принудительной. В первом случае вода перемещается по трубам за счет разной плотности горячей и холодной среды. Насосное оборудование не используется.

Другие особенности контура с самотеком:

  • в наивысшей точке системы обязательно монтируется компенсационный бак;
  • котел ставят в подвале или в котельной на 1-ом этаже, понизив ее пол.

В схеме с принудительным током жидкости обязательно используют циркуляционный насос, который монтируется на трубах обратки до котла

Здесь циркулирует теплоноситель с наименьшей температурой, что важно для насосного агрегата. Также благодаря насосу не нужно делать уклон трубопровода

Гравитационную схему применяют в небольшом доме с одним этажом, а принудительная циркуляция подходит для обогрева большого или многоэтажного дома. Однако стоит учитывать, что последний отопительный прибор должен удаляться от насоса не более чем на 30 м.

Открытая и закрытая схема

Если используется схема однотрубного отопления частного дома с газовым котлом или иным отопительным оборудованием, то она может быть закрытого и открытого типа. Разница между ними заключается в конструкции компенсационного бака. В эту емкость поступает излишек расширившегося после нагревания теплоносителя с целью нормализации давления в сети. При снижении температуры теплоноситель из бака возвращается в трубы.

Основные отличия между открытой и закрытой расширительной емкостью состоят в следующем:

  1. Бак открытого типа можно сделать своими руками. Это обычная бочка с крышкой либо без нее. Но через открытую емкость в систему легко проникает кислород, приводящий к завоздушиванию сети и коррозии. Главный недостаток в постоянном испарении воды, что вынуждает часто открывать подпиточный кран. Также в открытой сети нельзя использовать антифриз.
  2. Резервуар закрытого типа имеет две камеры (газовую и воздушную). Их разделяет эластичная мембрана. При поступлении воды в водяную камеру мембрана продавливается в воздушный отсек, что вызывает повышение давления там. После охлаждения жидкости газ давит на мембрану и выталкивает воду обратно в систему. Основное преимущество закрытого контура в защите от коррозии и завоздушивания, в возможности использования любого теплоносителя.

Отопление «ленинградка» – схема открытой разводки

остывшая вода по трубе обратки возвращается назад в котёл

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

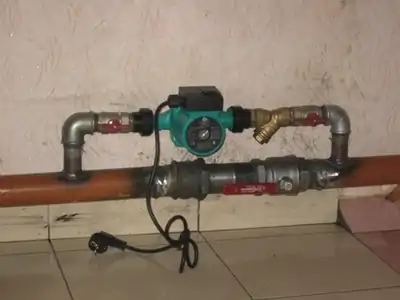

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

  • Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
  • Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

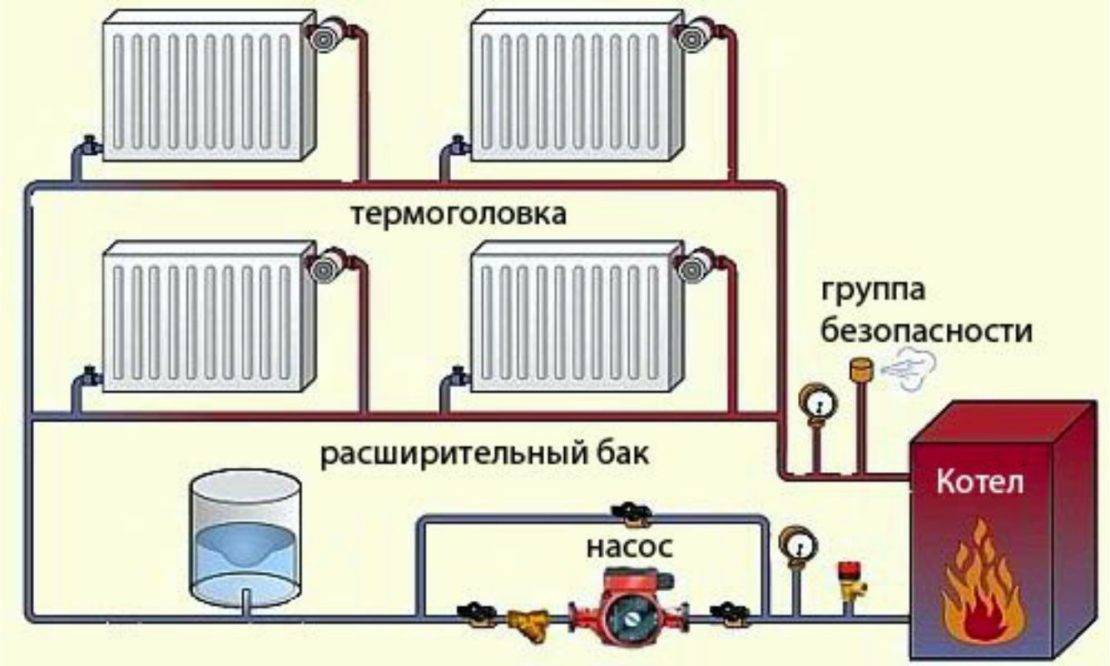

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.
