Нарезка резьбы на трубах вручную

Нарезание наружной резьбы

Внешняя резьба на болтах, стержнях и винтах вручную нарезается плашками.

Делят их зависимо от устройства:

• призматические
• круглые
• раздвижные
• цельные.

У призматических имеется пара схожих половинок, которые крепятся в клуппе в форме рамки с ручками. С 2-ух наружных сторон этих плашек размещаются призматические канавки, созданные для призматических выступов клуппа.

У призматических плашек имеется пара схожих половинок, которые крепятся в клуппе в форме рамки с ручками.

Раздвижные плашки инсталлируются в клуппе так, чтоб номера на его частях стояли напротив таких же номеров на рамке. По другому получится некорректно. Крепятся они упрямым винтом. Меж плашкой и упрямым винтом помещается пластина-сухарь из стали, чтоб та не лопнула при нажиме винтом.

Круглая плашка крепится в воротке-легкодержателе парой либо 2-мя парами упрямых винтов.

При помощи раздвижной разновидности можно делать резьбу, если имеются малозначительные отличия поперечника стержня, чего нельзя допускать при нарезании круглыми цельными плашками. При наименьшем поперечнике стержня получится неполная резьба, при большем. ровненькая.

Какой должна быть сама труба?

Перед тем как сделать резьбу на трубе, необходимо выполнить определенную подготовительную работу. Это в первую очередь касается труб, которые уже использовались. Если она была окрашенной, то от слоя краски нужно избавиться. Тоже самое следует сделать и со слоем строительного материала, застывшего на внешней поверхности трубы.

По окончанию нарезки резьбы нужно вооружиться фонариком и тщательно осмотреть полученное соединение. Если в работе трубы б/у, то очень даже может быть, что в швах резьбы образовались сквозные прорези по причине износа материала. Тогда нужно будет подумать о другом варианте соединения трубопровода или вообще замене поврежденного участка.

Требуемый набор инструментов

Но бывают такие случаи, когда необходимо самостоятельно произвести замену нужной детали, например трубы, а вот резьбы на ней не оказалось. Значит, будем её нарезать. В самом хорошем раскладе резьбу лучше нарезать на токарном станке. Но, скорее всего, не у каждого дома или в сарае стоит такое оборудование. Соответственно, придётся нарезать резьбу вручную с помощью клуппа.

• болгарка с отрезным диском по металлу или ножовка по металлу
• очки для защиты глаз
• напильник
• клупп
• набор плашек (в него уже должны входить чистовые и черновые плашки)

• машинное масло
• разводной ключ
• тиски
• рулетка, карандаш и штангенциркуль.

Зачем вообще нужна резьба?

Мы вроде бы и разобрали два самых популярных варианта нарезки резьбы на трубу, но может возникнуть логичный вопрос о том, зачем это вообще нужно, если практически все трубопроводы сегодня выполняются из пластика различных видов, во всяком случае, в быту? Ответ очень прост – соединить металлическую трубу и пластиковую можно только посредством резьбового соединения, и никак иначе. А такие конструкции пока встречаются в индивидуальном жилище очень часто.

Использование клуппа

Нарезающий клупп это модификация обычной плашки, оснащенная дополнительно приспособлением для организации направления и трещоткой, с целью упрощения способа нарезки. На рынке клупп предлагается обычно в виде набора инструментов для нарезки резьбы.

При использовании клуппа необходимо действовать в таком порядке:

1.установить в трещотку нарезной клупп выбранного из набора диаметра; 2.обработать смазкой нарезаемые и режущие части трубы и клуппа; 3.надеть приспособление для направления клуппа (направляющую) на торец; 4.вращая трещотку по часовой стрелке, нарезать все шаги резьбы; 5.в процессе вращения прибора продолжать смазывать нарезаемые и режущие части трубы и клуппа.

Причины возникновения дефектов. Как избежать бракованных изделий?

Условием для возникновения брака при нарезании может стать невыполнение одного из следующих правил:

1.диаметр обрабатываемой трубы должен соответствовать диаметру изготовляемой резьбы; 2.применять только исправные приборы заточенные, четко отцентрированные; 3.необходимо смазывать изделие и прибор машинным маслом (жидкость специальная для резьбы) как перед нарезанием резьбы, так и в процессе работы; 4.выполнять работы должен опытный специалист.

Можно сделать вывод о том, что для надежного и плотного присоединения различного сантехнического оборудования к трубным системам водоснабжения, отопления или канализации, а также труб между собой, необходимо обязательно придерживаться описанных выше правил, при строгом выполнении которых вероятность появления дефектов существенно снижается. Для облегчения выполнения этих правил рекомендуется иметь при себе набор специальных инструментов для нарезки.

Метчик для нарезки

Метчиком называют слесарно-токарное режущее устройство, сделанное в форме стержня с установленным на нем режущим элементом.

Резчик используют для создания внутренней резьбы в разных металлических деталях, трубе, а также его можно использовать для того, чтобы восстановить поврежденную ранее резьбу.

Резчик имеет рабочую и хвостовую часть. Рабочая часть включает два участка: для резки и для калибровки.

На этом участке установлены также резцовые зубья, которые охватывают участок по всей окружности. Участок калибровки отвечает за окончательное формирование детали.

Он выглядит как цилиндр, оснащенный зубьями, и продолжает собой участок для резки.

Он более длинный, а его рабочий элемент разделен канавками, нужными для того, чтобы создавать резцы и выводить стружку.

Количество канавок зависит от размера метчика с клуппом – в устройствах, не превышающих 22 мм, их обычно три. Бывают и специальные метчики, в которых канавки отсутствуют.

В тех устройствах, где они есть, канавки могут иметь прямую, либо винтообразную форму.

Задняя часть метчика имеет цилиндрическую форму, на конце ее находится квадрат, который необходим для возможности фиксации к крепежному инструменту.

Метчики с клуппом бывают двух типов: ручной или машинный. Ручные устройства прикрепляются к ручным держателям и предназначены для создания внутренней резьбы.

Машинные аппараты устанавливают на патронные держатели токарных станков.

Перед тем как узнать, как нарезать резьбу метчиком, нужно определиться с ее типом. Резьба, которую можно сделать, может быть разной в зависимости от типа устройства.

Наиболее распространенной формой резьбы является метрическая – ее делают с помощью метрического инструмента.

Для создания резьбы с внутренней стороны водопроводной трубы, а также в трубе отопления, используют специализированные трубные метчики, ими же можно сделать усиленную резьбу в металлических деталях, а не только в элементах отопления.

Для создания конусообразной или дюймовой резьбы, нужно использовать специальный дюймовый метчик, который позволяет делать резьбу наименьшего размера.

Чаще всего можно встретить прочные стальные устройства с клуппом – они наиболее эффективные, прочные и долговечные.

Последние применяют для создания резьбы в несколько заходов. Обычно в комплект входит два метчика, один из которых называют чистовым, а второй – черновым.

В некоторых случаях сюда добавляется еще метчик для средней обработки. Количество деталей в комплекте всегда указано сзади, на части хвоста.

Комплектные метчики не одинаковы, они имеют разные формы зубьев: черновой имеет форму зуба трапеции, средний – треугольную, вершина у которой закруглена, а у чистового – это стандартный треугольник, имеющий острую вершину.

Нарезка резьбы заключается в создании выступа в отверстии, при этом линия выступа должна иметь винтовую форму.

Выступ возле стены в отверстии должен соответствовать заданным параметрам, чтобы резьбу можно было использовать: он должен иметь правильные шаг, подъемный угол, внешний и внутренний диаметр и т.д.

Также важным параметром является глубина, которую определяют, исходя из диаметра резьбы внутри и снаружи на трубе.

Вариантов, как правильно нарезать резьбу, может быть несколько.

Видео:

Направление резьбы в трубе может быть разным, в зависимости от необходимости: она может быть направлена вправо, при этом выступ развивается по часовой стрелке, либо иметь левую направленность, тогда выступ будет следовать против часовой стрелки.

Существует две возможных формы профиля: прямоугольная или треугольная, а также специальные дополнительные формы, но их используют в основном на производстве, и почти никогда в домашних условиях.

Видео описание

В этом видео показано, как сделать дюймовую нарезку плашкой и клуппом:

• Коническая (R) – обозначается как BSPT и тоже имеет британские корни. Она имеет аналогичный с цилиндрической резьбой шаг и угол профиля. Ее используют для нарезки насечек на детали с конусовидной формой. В некоторых случаях допускается соединение между собой деталей с R и G насечкой. За счет создания дополнительного напряжения на витках в процессе соединения, коническая насечка дает дополнительную надежность стыковочных узлов.
• Круглая (Кр) – это очень редкий вид соединения труб, который используется в местах, где нужно часто собирать и разбирать стык. Даже после частого демонтажа такое крепление не теряет свою форму, надежность и герметичность. Недостаток такой резьбы в том, что ее нельзя соединить с другими видами насечек. Круглая разновидность имеет профиль в виде дуги окружности с углом в 30°.

Существует американский стандарт для конических и цилиндрических деталей, который маркируется как NPSM или NPTF. Он имеет угол не 55°, а 60° аналогично с метрической. Такая резьба имеет свой размер витка и высоту профиля, но почти нигде не встречается, так как на рынке она вытесняется британским стандартом.

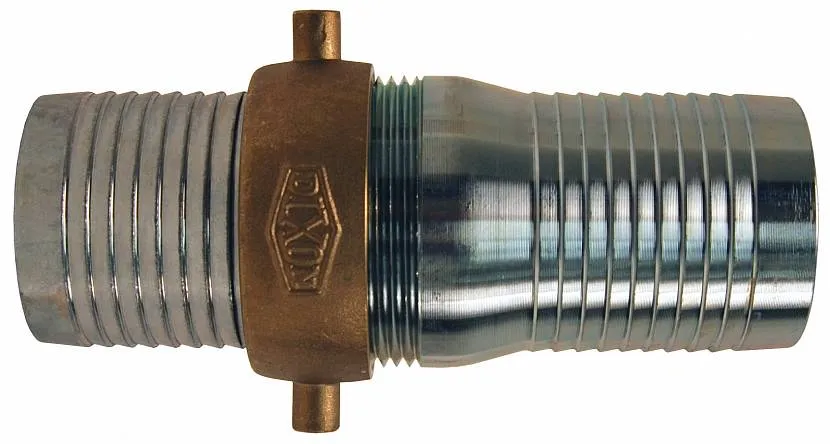

Пример американской NPSM Источник www.staniosind.com

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:

Рабочая часть устанавливается в специальном держателе, выполненном в виде трещотки. Он существенно упрощает процесс нарезания витков на поверхности трубы.
Начать работу можно с очистки трубы. Стоит учитывать, что при нарезать витки можно только при отсутствии сильных дефектов.
Зачистка поверхности проводится до металла, пока он не начнет блестеть.
Наружная кромка обрабатывается для получения фаски. За счет этого обеспечивается захождение инструмента.
Поверхность обрабатывается техническим вазелином. Он снижает степень трения, делает ход инструмента более плавным.
Труба крепится в тисках, можно удерживать ее и газовым ключом

Важно исключить вероятность наклона или смещения трубы при оказании на нее высокой нагрузки.

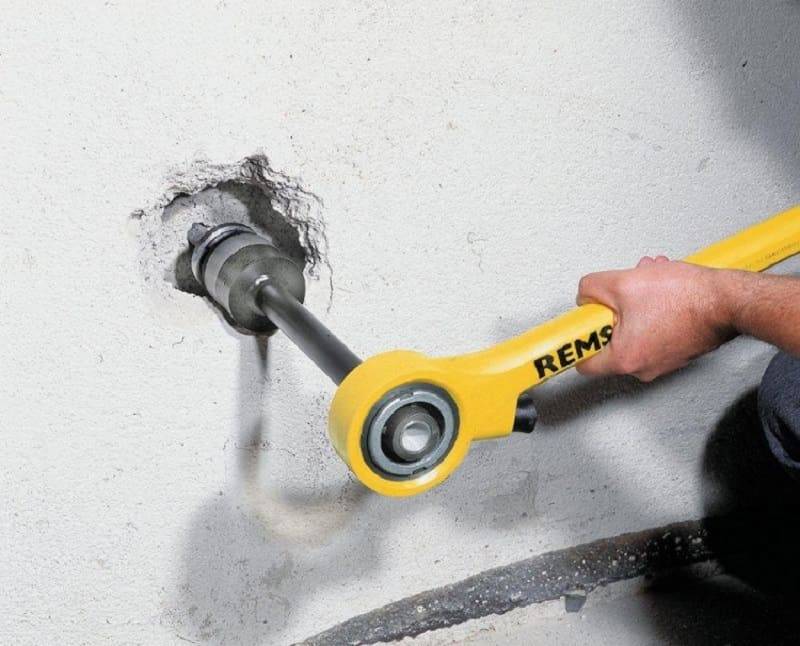

Применение ручного клуппа

Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.

Инструменты, используемые для нарезания резьбы

Прежде чем приступать к выполнению работы, необходимо подготовить инструмент для нарезки резьбы на трубах, в состав которого входят следующие приспособления:

1. рулетка, карандаш и штангенциркуль. Сборка трубопровода происходит по ранее подготовленной схеме. На первом этапе необходимо подготовить трубы определенной длины, указанной на схеме. Для разметки применяются рулетка и карандаш. Штангенциркуль используется для измерения диаметра труб и подбора нужного инструмента;

Рулетка и штангенциркуль для замера труб

Производить разметку труб надо предельно внимательно и аккуратно. Любая погрешность в измерении может привести к сбору неправильной конструкции, что приведет к необходимости повторного изготовления трубопровода.

1. болгарка. Инструмент используется для нарезки труб по ранее нанесенной разметке. Вместо болгарки можно использовать ножовку по металлу;

Инструмент для нарезки металлических труб

1. тиски. Нарезание резьбы на трубах должно производиться четко горизонтально. Для этого отрез трубы необходимо надежно зафиксировать;

Устройство для фиксации трубы в определенном положении

1. машинное масло и любой иной смазывающий материал.  Нарезка резьбы на трубах вручную будет производиться гораздо легче, если инструмент и конец трубы смазать специальными средствами;
2. очки для защиты глаз. Любая работа должна производиться, соблюдая все правила безопасности. При нарезке резьбы металлическая стружка может попасть в глаза и нанести им сильные повреждения, поэтому необходима защита в виде очков;
3. инструмент для нарезания резьбы на трубах. Это может быть один из трех вариантов:

Набор клуппов для нарезки резьбы разной величины

Набор плашек и плашкодержатель

Инструменты для нарезки внутренней резьбы

Выбор инструмента должен основываться на виде резьбы и приоритете мастера. Для нанесения внешней резьбы используются плашки, которые устанавливаются в клупп или плашкодержатель. Чтобы нанести внутреннюю резьбу, применяются метчики.

Устройство лерки для нарезания трубной резьбы

     Металлический диск с отверстием, соответствующий одному из диаметров трубы – это лерка — самый распространенный инструмент для нарезания резьбы. Внутренняя часть – это режущие кромки, идущие по спирали, с расстоянием, соответствующим шагу резьбы. Накручивая плашку на трубу или пруток, получаем резьбу нужного размера. На наружной поверхности расположены круглые углубления для закрепления инструмента в леркодержатель.

     Плашки, в зависимости от ширины, имеют до 8 режущих граней. Это предусмотрено ГОСТом 9740 от 1971 года. Изготавливаются из легированной инструментальной стали. При этом для нарезки резьбы на деталях, изготовленных из аналогичных марок стали, такие лерки не используют. ХСС, 9ХС, и конечно, самая распространенная инструментальная сталь Р6М5.

      До 1991 года выпускались плашки из стали Р18. сейчас это большая редкость. Хотя резьбу нарезать таким инструментом легко. Все современные лерки с таким обозначением некачественные подделки. Покупать их не стоит.

     Диаметр заготовки для нарезания резьбы должен соответствовать внутреннему размеру плашки. На краю режущей части сделана фаска для начала нарезания ниток. Для труб применяется дюймовая трубная резьба.

Основные размеры:

• полудюймовая труба – диаметр 15 мм;

• труба ¾ — 20 мм;

• дюймовая труба – 25 мм;

• дюйм с четвертью – диаметр 32 мм.

Важно. Даны размеры внутреннего диаметра труб, для определения наружного нужно добавить толщину 2=х стенок труб. На корпусе плашки обозначены следующие значения:

На корпусе плашки обозначены следующие значения:

• размер трубы обозначен значениями ½, ¾, 1, и.т. д;

• обозначение типа резьбы;

• Обозначается вид лерки:

1. К – коническая;

2. G – цилиндрическая;

3. R – коническая трубная плашка.

     Для выполнения работы по нарезанию трубной резьбы необходимо использовать не только плашку, но и другие приспособления и материалы.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

1. отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

1. участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
2. с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

1. подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
2. внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
3. клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
4. если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
5. клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

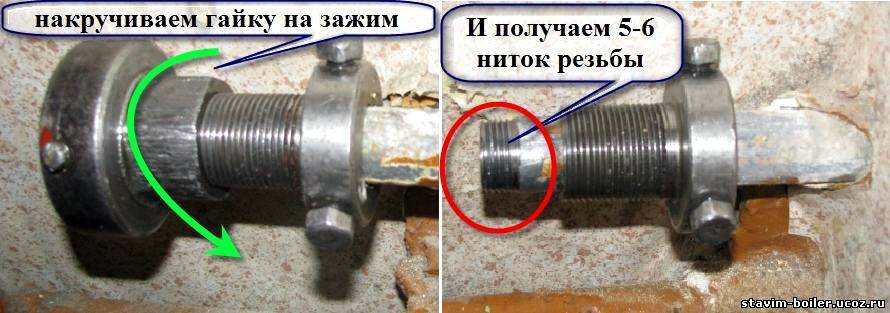

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

• круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
• раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

1. при помощи штангенциркуля подобрать нужную по диаметру плашку;
2. смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
3. закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
4. плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
5. после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

1. подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
2. подобрать метчик по диаметру;
3. установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Основные параметры

Любая резьба характеризуется двумя параметрами:

• диаметром (D);
• шагом (P) — расстоянием от одного витка до другого.

Они определяются ГОСТ 1973257-73. Нормальным считается крупный шаг, но ему соответствует несколько более мелких. Малый шаг используют при нанесении на тонкостенные изделия (трубы с тонкой стенкой). Также делают мелкий виток если нанесенная резьба — способ подстройки каких-либо параметров. Также малый шаг между витками делают для повышения герметичности соединения и для преодоление явления самовывинчивания детали. В остальных случаях нарезается стандартный (крупный) шаг.

Типы резьбы и ее основные характеристики

Видов резьбы много, так как каждая имеет свои особенности формирования, диаметр отверстия под резьбу в каждом случае отличается. Все они прописаны в ГОСТах, но чаще всего используют треугольную метрическую и коническую метрическую резьбу. Дальше говорить будем о них.

Треугольную резьбу мы обычно наблюдаем на болтах и других подобных крепежных элементах, коническую — на большинстве сантехнических изделий, предполагающих разъемное соединение.

Рекомендации опытных мастеров и распространенные ошибки

Помимо описанных выше технологий резьбонарезных работ очень важны также и следующие рекомендации опытных мастеров:

• Самой лучшей смазкой для резьбонарезных работ является простое сало.
• Для того чтобы избежать поломки режущего инструмента трубы перед нарезкой на ней резьбы очень тщательно зачищают.
• Вместо тисков для ручной нарезки используют трубный зажим – специальное приспособление, не повреждающее стенки трубы и надежно фиксирующее ее.

Основными ошибками людей, впервые взявшимися за резьбонарезные работы, является неправильный выбор диаметра трубы, отсутствие фаски, нарезка без использования смазок.

Нарезаем внутреннюю резьбу

• Тщательным образом подготовить проем. Отверстие должно быть чистым, без посторонних покрытий и отложений.

Затем, его, необходимо, смазать.

Выбрать метчик по диаметру.
Зафиксировать инструмент в отверстии.

Помните о том, что нужно в точности соблюдать вертикальное положение нарезного приспособления.

Вращать метчик необходимо по часовой стрелке.

Важно знать! На каждую плашку изготовитель, обязательно, наносит маркировку. В ней оговорены все величины пазов, которые можно нарезать посредством данного инструмента

В ней оговорены все величины пазов, которые можно нарезать посредством данного инструмента.

Перед тем, как приступить к работе (видео, как проложить разными способами канализационные трубы посмотрите здесь), следует внимательно изучить эти данные.

Если вам нужно будет нарезать резьбу на трубе из нержавеющей стали, придется потрудиться немного больше.

Так как нержавейка очень твердый материал, то задача, значительно, усложняется.

В данном случае придется покупать плашку, соответствующую марке стали.

Для этой цели подойдут лерки с клеймлением — Р9.

Важный момент! Если плашка будет подобрана неправильно, то, в конечном итоге, вы можете остаться не только без резьбы, но и без инструмента.

Нарезка пазов плашкой

Этот вид приспособления для нанесения резьбы бывает:

• круглой конфигурации. Для того, чтобы нарезать резьбу на трубы различного сечения, пользуются отличными по размерам плашками;
• раздвижные. Используют такую деталь для нарезания пазов на пустотелых предметах разных диаметров.

С раздвижной плашкой работают с помощью специального держателя.

Прежде, чем приступить к работе, употребляя плашку (лерку), необходимо, используя вышеописанный способ, подготовить трубу.

Только после этого стоит переходить к процедуре по такой схеме:

• Подобрать приспособление соответствующего диаметра (для этого пользуются штангенциркулем).
• Затем смазываем поверхность изделия и внутреннюю часть плашки любым смазочным материалом.
• Следующий шаг – прочно закрепляем лерку в тисках.

Если не воспользоваться держателем, резьба не получится ровной, а это может явиться причиной образования в местах сопряжения течи.
Проворачиваем в нужном направлении плашкодержатель.

Сделав несколько оборотов, нужно удалить стружку.

Для этого устройство поворачиваем в противоположном направлении.

По окончанию работ инструмент и резьбу, необходимо очистить от смазки.

На первом этапе, пользуются черновыми лерками (они четко прорезают трубу).

Но с их помощью вам не удастся добиться максимальной точности резьбы. Заключительную нарезку делают посредством чистовой лерки.

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба	Дюймовая резьба
Наружный диаметр в мм	Диаметр стержня в мм	Наружный диаметр в дюймах	Диаметр стержня в мм
5	4,89	1/4	6,19
6	5,86	5/6	7,7
8	7,83	3/8	9,3
10	9,8	7/16	10,8
12	11,7	1/2	12,4
14	13,7	5/8	15,6
16	15,7	3/4	18,7
20	19,6	7/8	21,8
22	21,6	1	25
24	23,6	1 1/4	31,3
27	26,6	1 1/2	37,6
30	29,5	1 3/4	43,8
36	35,4	2	50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Классификацию трубных резьб

Виды резьбы

В зависимости от формы профиля трубные резьбы бывают следующих видов:

• цилиндрическая;
• коническая;
• круглая;
• дюймовая цилиндрическая;
• дюймовая коническая.

Таблица 1 Характеристика видов трубных резьб

Вид трубной резьбы	Наружный диаметр, мм	Шаг(P), мм	Высота профиля (H)	Угол в вершине профиля	Угол конусности	Условное обозначение, расшифровка	Регламентирующие качество и параметры резьбовой части, нормативные документы
Цилиндрическая(G)	7,7-163,8 (1/16-6 дюймов)	0,907 до 2,309(11-28 ниток на дюйм)	Н = 0,960491Р	55	G11/2 LH-B-40 цилиндрическая левая резьба класса точности B с наружным диаметром 1,5 дюйма, длинной свинчивания 40 мм	ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»;
Коническая	7,7-163,8 (1/16-6 дюймов)	0,907 до 2,309(11-28 ниток на дюйм)	Н = 0,960491Р	55	3°34′48″	Rc11/2LH — левая внутренняя коническая резьба	ГОСТ 6211-81
Круглая	12	2,54	1,27 мм	30	Кр 12·2,54 ГОСТ 13536-68 -правая резьба круглая диаметром 12 мм и шагом 2,54 мм	ГОСТ 13536-68
Дюймовая цилиндрическая	6,35 и 9,52 мм	1,27 и 1,58 мм (20 и 16 ниток на дюйм)	H = 0,866025P	60	UNC 1/4″ — дюймовая цилиндрическая резьба диаметром 6,35 см, шагом 1,27 мм)	ГОСТ 3362-75
Дюймовая коническая	7,895-60,092 мм	0,904-2,209 мм(11,5-27 ниток на дюйм)	Н = 0,866025Р.	60	3°34′48″	К 2″ ГОСТ 6111-52 — резьба коническая дюймовая диаметром в рабочей части 60,092 мм, шагом 2,209 мм	ГОСТ 6111-52
