Фундамент на винтовых сваях минусы и плюсы: какие бывают винтовые сваи под фундамент и принципы расчета

Установка винтовых свай под дом

Винтовые сваи под дом требуют тщательной подготовки строительной площадки.

Главное условие – проведение детального обследования грунтов на участке строительства. Специализированные компании предлагают услуги инженерно-геологических обследований, в ходе которых закладываются скважины на участке и производится лабораторное изучение полученных кернов. По результатам этих работ можно говорить о возможности применения свайной конструкции фундамента.

После получения данных от геологической службы, проектировщик анализирует имеющиеся данные. На использование винтовых свай и формирование сетки опор влияют многие параметры:

  • Характеристики грунтов на участке.
  • Глубина залегания грунтовых вод и их динамика в течение года.
  • Общая масса возводимого строения.
  • Дополнительная нагрузка от снега в зимний период.
  • Уровень промерзания грунта.

При закладке свай обязательно учитывают запас на подрезку опоры после установки.

Для непосредственного монтажа винтовых свай на участке используют специально подготовленный рычаг – работа с этим приспособлением рассчитана на 2-3 человека.

В верхней части винта расположено специальное отверстие. В которое можно вставить рычаг и проворачивать сваю, ввинчивая её в грунт.

Для закладки винтового свайного фундамента вам потребуется выполнить следующие действия:

  1. Расчистить зону работы от мусора.
  2. Выполнить вынос в натуру проекта фундамента с закреплением точек, в которые будут ввинчиваться сваи.
  3. Перед монтажом сваи сделать небольшой приямок в 20 см глубиной.
  4. Непосредственное вкручивание свай. Обязательно следить за вертикальностью кручения с помощью строительного уровня.
  5. Сначала устанавливают угловые сваи, а потом промежуточные по стенам.
  6. Лопасть винта сваи должна быть полностью погружена в грунт.
  7. После вкручивания всего свайного поля, проводят нивелирование вершины каждой сваи. Для этого лучше всего использовать оптический нивелир – он обеспечить точность и скорость выполнения работы. Определяют необходимый уровень высоты сваи и подрезают все сваи под контрольную величину. После выполнения работы снова нивелируют вершины – должна получиться идеально ровная плоскость.
  8. Полость в центре каждой сваи заполняют бетоном, который создаёт дополнительную прочность конструкции.
  9. Все сваи обвязываются брусом, ростверками, швеллером. Каждый сварной шов стальной пластины (оголовка) обрабатываются антикоррозийным составом.

Винтовой фундамент не требует усадки и ожидания перед переходом к следующему этапу строительства. После выполнения последнего пункта основание готово к дальнейшему строительству объекта.

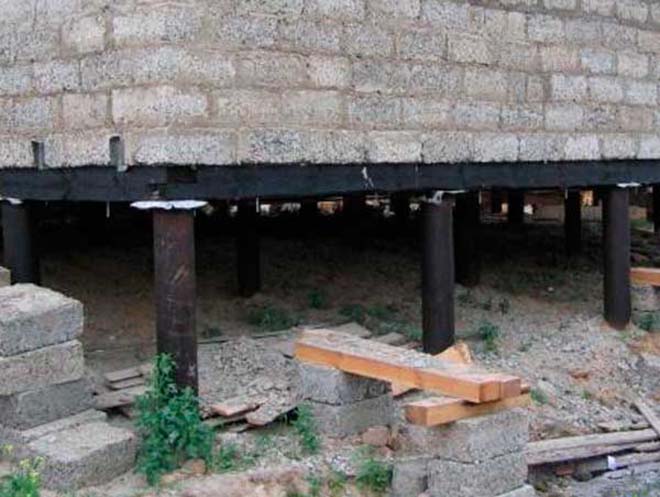

Ремонт фундамента из винтовых свай

Любой фундамент, каким бы совершенным он ни был, как бы четко не придерживались технологии его возведения, может выйти из строя. То же может произойти и с нашим, возведенным для строительства деревянного дома, фундаментом. А это значит, что он нуждается в починке.

И тут обнаруживается большой плюс фундамента на винтовых сваях. Если еще один вид фундамента, пригодного под строительство дома из деревянного сырья, ленточный фундамент, может требовать специфических работ по укреплению, то в случае установки винтового фундамента сложность работ значительно уменьшается.

Чтобы отремонтировать фундамент на винтовых сваях, все равно нужно задействовать специальную технику. Процедура подготовки фундамента к ремонтным работам проще, если в доме имеется подвал. Подвальное помещение позволяет обеспечить доступ к самой конструкции, не затрагивая само строение и с минимальными затратами сил. Если подвала нет, нужно будет использовать специальную технику для поднятия строения, чтобы можно было добраться до свай. Как вариант – можно просто разобрать пол и укрепить нужный участок. Это можно сделать, если вы точно знаете, какая именно свая дефектна и параметры дефекта. В остальных случаях нужно будет массировано углубляться в саму конструкцию фундамента.

Чтобы произвести ремонтные работы, нужно определить характер неполадки. Это может быть проседание свай, дефекты свай, дефекты перекрытия и прочее. Чтобы точно определить причину, нужно обнажить фундамент. Для этого нужно снять изоляционный слой и перекрытие. Затем, по ситуации, заменить сваю, досыпать грунта или произвести иные ремонтные работы.

Частая проблема винтовых свай в песчаной почве – разрушение почвенного слоя или его движение. В этом случае нужно укрепить сваи при помощи арматуры и бетона. Шатающуюся или смещенную сваю можно увидеть визуально, а чтобы точно выяснить характер проблемы, следует углубиться в бетонную подложку. Возможно, нужно будет заново бетонировать ее.

Отдельные и редкие случаи – когда смещается сама основа фундамента. Это может происходить при значительных сдвигах почвы или подмытию оной. Тогда нужно полностью демонтировать конструкцию и заново выполнить работы по ее возведению. Посоветуйтесь с геологом, если имеет место такой случай, возможно, придется переносить дом в другое место.

В целом же фундамент на винтовых сваях очень прочный и надежный, он долговечен и в подавляющем большинстве случаев в ремонте не нуждается. Этому способствуют особенности его конструкции – сваи уходят на глубину более полутора метра, крепко фиксируются подложкой. Лопасти сваи обеспечивают не просто надежность конструкции, но и некоторую ее маневренность (позволяют фундаменту оставаться стабильным при движении почвы).

А чтобы фундамент был прочным и не нуждался в ремонте, следует придерживаться технологии его возведения и начинать строительство в теплое время года.

Ремонт с ними

Ремонт с винтовыми сваями

Среди наиболее важных достоинств винтовых свай является их ремонтопригодность и заменимость. Но чаще всего речь идёт о проблемах со свайным фундаментом. А что, если они возникли у уже давно существующего фундамента другого типа?

Также возможна замена фундамента на винтовые сваи. Чаще всего результатом проблем является проседание дома. Это значит, что старый фундамент уже держит нагрузку неравномерно. Реконструкция фундамента винтовыми сваями даёт возможность исправить это.

Благодаря конструкции свай их установка не требует масштабных строительных работ. Все они проводятся под землёй. Отличия бывают в том, ввинчивается ли свая просто так или монтируется полноценное свайное поле. Последний вариант рекомендуется, если проблемы носят слишком серьёзный характер. Сваи могут ввинчиваться не только под периметр дома непосредственно, но и на минимально возможное расстояние от стен.

Наиболее простым и распространённым является ремонт с помощью винтовых свай дачного или другого лёгкого деревянного дома, не имеющего капитального фундамента изначально.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

  1. Укажите длину сторон вашего строения.
  2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
  3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
  4. Выберите строительный материал вашего сооружения.
  5. Укажите тип грунта на участке.
  6. Укажите количество углов планируемого дома.
  7. Укажите высоту цокольного этажа из предложенных вариантов.
  8. Отметьте, собираете ли вы устанавливать камин/печку.
  9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Свайно-винтовой фундамент

Чтобы определить, насколько подходит основание на сваях, необходимо принять во внимание некоторые факторы

Чтобы определить, насколько подходит основание на сваях, необходимо принять во внимание:

  1. Свойства грунта. В случае, если почва заболочена, обводнена, несущая способность грунта слабая, наблюдаются подвижки сезонного типа, морозное пучение – сваи будут полезны.
  2. Вес строящегося объекта. На винтовых опорах строятся любые типы домов кроме особенно тяжелых многоэтажных объектов – кирпичных, монолитных из бетона, ж/б бетона.
  3. Величину финансовых вложений. Фундамент на винтовых сваях по отзывам, стоит втрое дешевле ленточного – это следует учесть.
  4. Сезонность строительных работ. Опоры винтового типа можно заглублять в любое время года, если нет критического промерзания грунта.
  5. Наличие тяжелой техники. Для того чтобы загнать сваю в почву, потребуется усилие двух взрослых людей.

Итак, разбирая плюсы и минусы основания, следует добавить еще положительных качеств в пользу выбора свайных опор:

  1. Возможность строительства в максимально уплотненных условиях. Заглубление опор производится точечно, без необходимости пробивания скважин, а значит, динамической нагрузки на строения, стоящие рядом, не будет. Можно не переживать даже за памятники искусства – они останутся целыми.
  2. Ландшафт не нужно ровнять, портить – это снижает количество земельных работ.
  3. Сваи могут быть различной длины, поэтому точка промерзания грунта не имеет значения.
  4. Основание, выполненное по данной технологии, подходит для строительства стационарных объектов и времянок, причем под «времянками» понимаются жилые дома дачного типа, военные объекты, переправы, мосты и прочее.
  5. Легкий демонтаж свай позволяет быстро разобрать всю конструкцию и перенести на другое место.
  6. При обустройстве свайно-винтового фундамента не повредятся инженерные сети подземного, надземного характера.

Плюсов основания очень много, особенно, если принять во внимание возможность выполнения работ самостоятельно

Плюсов основания очень много, особенно, если принять во внимание возможность выполнения работ самостоятельно и оперативность строительства фундамента. Недостатков меньше:

  1. Винтовой фундамент сложно строить на скальных и крупнокаменистых грунтах из-за возможности повреждения наконечника опоры.
  2. Не получится возвести многоэтажный кирпичный особняк – несущая способность свай не предусматривает такой тяжелой нагрузки.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

  • толщина стали, использованной для изготовления ствола и лопастей сваи,
  • толщина и качество защитного антикоррозионного покрытия,
  • химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

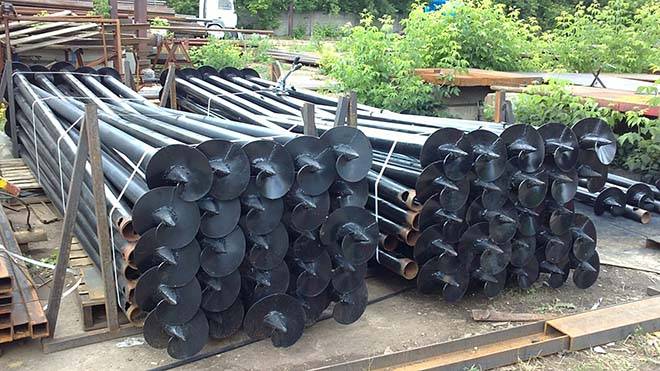

Как различаются фундаментные сваи

Основное отличие в сваях — это метод изготовления лопасти наконечника, в зависимости от его вида различают плюсы и минусы винтовых свай. Существует 2 вида:

  1. Сварной наконечник. Эконом-вариант сваи – труба с приваренной лопастью. Как правило, очень невысокого качества и малых диаметров.Существует вероятность неточной сварки, из-за чего при ввинчивании труда уйдет с вертикального уровня. При слабой сварке лопасть при бурении может оторваться. И вам повезет, если лопасть оторвется в процессе устройства фундамента. Хуже, когда некачественно приваренная лопасть отрывается спустя пару-тройку лет с момента начала эксплуатации дома. В этом случае сильно увеличивается нагрузка на соседние сваи и цельность конструкции ставиться под вопрос. Единственное достоинство-низкая цена.
  2. Литая лопасть. Прочный конструктив бура, изготовленный методом точного литья в вакуумной среде из стали марок СТ-25, СТ-35. Отличаются идеальной геометрией бура и высокой несущей способностью (до 6 т). Ценник на литые сваи в среднем выше, чем на сварные на 25%, а риски повреждений гораздо ниже.Сваи с литым буром вкручиваются даже в грунт с каменными вкраплениями. И срок ответственной службы у таких оснований более века.

Выбирая сваи, обращайте внимание на качество трубы и ее покрытия

Также при выборе свай стоит обратить внимание на качество трубы. В идеале это оцинкованная труба с полимерно-порошковым покрытием

В идеале это оцинкованная труба с полимерно-порошковым покрытием.

А вот антикоррозийная обработка бура особого значения не имеет.

Во-первых, при вкручивании этот слой сотрется, а во-вторых, в почве мало свободного кислорода и процессы окисления идут медленно.

ОбозначениеДиаметр трубы (мм)Диаметр лопасти (мм)Область применения
СВ89х25089250веранды, террасы, беседки, столбы забора;
СВ108х300108300небольшие каркасные дома и здания из профильного или цельного бруса;
СВ133х350133350Основательные деревянные строения и здания из пено- или газобетонных блоков

Существует вид сварных свай, не уступающий по своим характеристикам литым. Это сваи из толстостенной насосно-компрессорной (НКТ) трубы.

Толщина стенки трубы должна быть не менее 6,5 см

В процессе их производства применяются трубы со стенкой 6,5 – 7,5 мм, изготовленные для трубопроводов высокого давления и применяемые в газовой и нефтяной промышленности. Такие трубы предназначены для работы в агрессивной среде. Лопасти в таких сваях изготавливаются из конструкционной стали. Прочность бура при этом увеличивается на треть.

При этом следует заметить, что стоимость качественных винтовых свай зачастую находиться в одной плоскости с ЖБИ буронабивными. В таких ситуациях выбор винтового фундамента оправдан лишь ограничением по срокам, погодным условиям или сложными грунтами.

Врезки

Бетонирование и монтаж ростверка повышает надежность свайного фундамента, но снижает его ремонтопригодность. Извлечь из такого фундамента начавшую разрушаться от коррозии сваю и заменить ее новой крайне сложно.

Недопустимо устанавливать сваю не в один прием. Если в процессе ввинчивания было обнаружено отклонение от вертикального положения, сваю оставляют и обрезают, устанавливая замену ей на небольшом расстоянии. Вывинчивание и повторная установка снижают несущую способность и надежность опоры.

При перечислении достоинств свайных опор часто упоминают возможность повторного использования. Это утверждение справедливо лишь для свай без бетонирования, которые используют для строительства временного жилья и хозяйственных построек.

Сделать собственные выводы вы сможете, ознакомившись с видео:

Винтовые сваи – область применения

Целесообразность использования винтовых свай, в том или ином случае, зависит от типа грунта. В частности, их монтаж рекомендован когда:

  • участок отличается неровным рельефом (наличие склонов);
  • в регионе наблюдается существенные низкие температуры, обуславливающие значительную глубину промерзания;
  • на участке присутствуют слабые грунты (торфяник, плывун, глина и т.п.). Плотный грунт расположен глубоко;
  • строительство ведется в труднодоступных районах и подвоз строительных материалов, а также вывоз почвы из котлована усложнен;
  • грунтовые воды расположены слишком близко к поверхности почвы;
  • невозможность обустройства котлована на участке (нет проезда, рядом построены здания и т.п.);
  • предполагается временное строительство (например, аттракционы, павильоны, шатры).

Зачастую свайно-винтовой фундамент выбирают те застройщики, которые стремятся максимально органично соединить строительство и природный ландшафт.

Согласно СП 24.13330.2011 винтовой фундамент может использоваться только в малоэтажном строительстве при условии применения легких материалов. Обосновано использование винтовых свай под небольшие дома, дачи, срубы, гаражи, беседки, террасы, заборы и т.п.

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

  • Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
  • Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
  1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
  2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
  3. На солончаках, просадочных грунтах.
  4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
  5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
  6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
  • Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
  • Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
  • Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай

Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Технология расчета и проектирования

Достаточно сложно разобраться с расчетами самостоятельно человеку, который ранее не работ в сфере строительства. Потому следует обратить к специалистам. Они и сделают проект дома с учетом всех требований и подсчитают нужное количество свай дляконкретного случая.

Для того чтобы сделать все правильно, разбивают подсчеты на несколько этапов:

  • значение несущей способности сваи;
  • общие нагрузки на конструкцию;
  • необходимое количество свай.

Вычисление несущей способности

Здесь все зависит от нескольких факторов:

  1. Тип сваи, которая выбрана для постройки.
  2. Тип грунта, где будет размещаться строение.

На сайтах строительных компаний есть онлайн-калькуляторы, где можно провести предварительные подсчеты. Все же хочется быть уверенным в том, что работники не обманут, а эти цифры помогут приблизительно ориентироваться на какие-то значения.

Расчет нагрузок на конструкцию

Когда подсчитана несущая способность для одной сваи, начинают подсчет общей нагрузки. Сюда входят абсолютно все влияния:

  • каркас дома и перекрытия;
  • мебель;
  • люди;
  • климатические условия (порывы ветра, толщина снежного покрова и т.д).

Каждый элемент имеет свой вес, зависящий и от материала, из которого он сделан, и от площади. Это достаточно кропотливые подсчеты. Чтобы сделать все самостоятельно следует потратить очень много времени, ведь нужные данные есть в книгах или интернете, но найти именно то что нужно часто бывает сложно.

Всегда есть возможность упростить задачу. В этом случае воспользоваться онлайн-калькулятором или же обратиться за помощью к специалистам.

Подсчет количества свай

Теперь окончательный этап. Понадобятся данные, которые получили в первых двух пунктах – общую нагрузку строения разделяем на несущую способность одной сваи и получаем нужное количество элементов для создания фундамента.

Но это еще не все, в некоторых случаях количество свай, может увеличиться на несколько штук. Профессионал точно знает, что нужно разместить по одному несущему элементу на всех углах строения (внешних и внутренних).

Еще обязательны такие детали на всех пересечениях. Оставшиеся сваи располагают по периметру, учитывая, чтобы расстояние не превышало 30 см, а значит где-то нужно будет добавить.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Какими они бывают

Винтовые сваи различаются между собой по довольно большому числу параметров. Это может быть и длина, и вес. Но всё же главную роль играет тип крепления лопастей и диаметр.

По типу крепления лопастей они делятся на:

  1. C литым наконечником. Такие наконечники делают на производстве, применяя метод точного литья в вакуумной среде из стали наиболее прочных марок. Толщина такого наконечника может достигать 13 мм для изделия диаметром 300 мм. Он вставляется в конец трубы и обваривается;

  2. Из оцинкованной трубы с таким же наконечником. Такое изделие отличается повышенной стойкостью к коррозии;
  3. Со сварным наконечником. В отличие от литого, этот тип отличается простотой изготовления — просто к его концу приваривается острая буровая лопасть. Её толщина достигает всего 5 мм для диаметра сваи в 300 мм.

Естественно, наиболее надёжным считаются сваи с литой лопастью, особенно изготовленные из оцинкованной трубы. Выше и их несущая способность, которая может достигать шести тонн. Но они меньше подходят для потребителей с ограниченным бюджетом, поскольку их стоимость на четверть выше сварных.

Сама по себе их теоретическая надёжность не является гарантией качества на практике. Относительная сложность, которую имеет технология, необходимость делать точный расчёт, повышает опасность наткнуться на халтуру. Потребителю стоит проверять сертификаты и другие документы на литые наконечники.

Сварные винтовые сваи, в свою очередь, менее надёжны, но и заметно дешевле. Но дешевизна тут достигается использованием менее качественных материалов. А бывает, и менее качественной работой. Строители рискуют тем, что лопасть оторвётся и вырастет нагрузка на соседние сваи, дом просядет.

Изначально эти трубы применяются в нефте-газовой промышленности.

Существует довольно большое разнообразие диаметров свай. Всё зависит от того, для каких целей они будут применяться. Чем тяжелее постройка, тем больше должен быть диаметр. На сегодняшний день самыми популярными являются такие сваи:

  1. Диаметром 57 мм;
  2. 89 мм;
  3. 108 мм;
  4. 133 мм;
  5. 300 мм.

Наиболее тонкие делают в большинстве случаев сварными и ставят для заборов. Сваи же от 89 мм популярны в домостроении. Средняя несущая способность свай варьируется в зависимости от диаметра и толщины стенок трубы в пределах 4–7 тонн. Этого вполне достаточно для абсолютного большинства проектов частных жилых домов, в том числе и возводимых на сложных почвах.

Конечно, не стоит рисковать и возводить капитальный дом на фундаменте из 89-миллиметровых свай, лучше начинать со 108-миллиметровых, если дом из бруса или бревна и имеет небольшие размеры. Для домов из тяжёлых брёвен или пеноблоков уже вполне подходят сваи в 133 мм.

Маркировка свай по диаметру обычно выглядит так: СВ:133х350, где буквы обозначают, что это «свая винтовая», первые цифры — диаметр в миллиметрах, а последние — диаметр лопастей.

Оголовки

Другой важной частью конструкции являются оголовки. Их главное предназначение — работать как опора для плит или балок дома

Их устанавливают не всегда (например, в них нет необходимости, если дом строится из пенобетона), но когда они нужны, то их установка обязательна.

Оголовки делятся на несколько категорий. Во-первых, они бывают:

  1. Съёмными;
  2. Приваренными.

Первый вариант используется при наиболее распространённом, ручном, вкручивании свай. Последние вкручиваются на глубину промерзания грунта, после чего их концы срезаются, так, чтобы они были на одной высоте. После этого одевают изделие.

Что касается приваренных оголовков, то их основных применением являются винтовые сваи, вкручиваемые ямобуром. Главным преимуществом такого способа крепления является то, что внутрь сваи не попадают её главные враги — влага и воздух, что снижает уровень коррозионности.

Также оголовки бывают в зависимости от формы:

  1. П-образными;
  2. Т-образными.

Разную форму используют для укладки на них разных типов перекрытий. П-образные оголовки служат как опора для балок и только для них, в то время как Т-образные применяются как для балочного, так и для плиточного ростверка. Верхняя часть оголовка может быть в виде круга, квадрата или любой другой фигуры.

Что касается размеров, то они полностью зависят от диаметра сваи и удельного веса конструкции, которая будет опираться на оголовок. Их делают так, чтобы внутренний диаметр несколько превышал размер сваи. Оголовки также бывают простыми и усиленными. Последние делают с четырёхсторонними косынками и из особо прочных марок стали.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
