Как подключить люстру своими руками: пошаговая инструкция

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

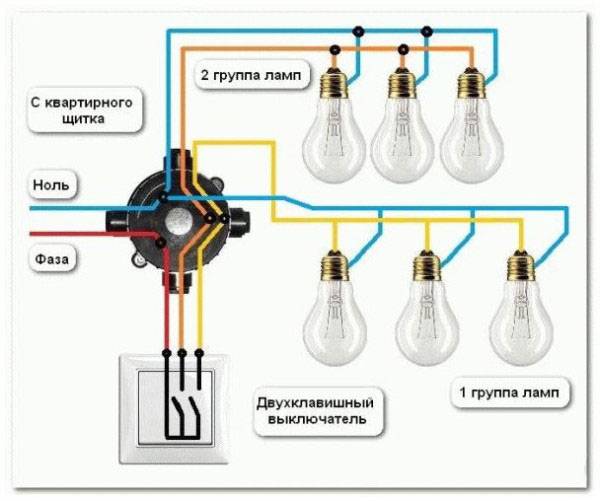

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

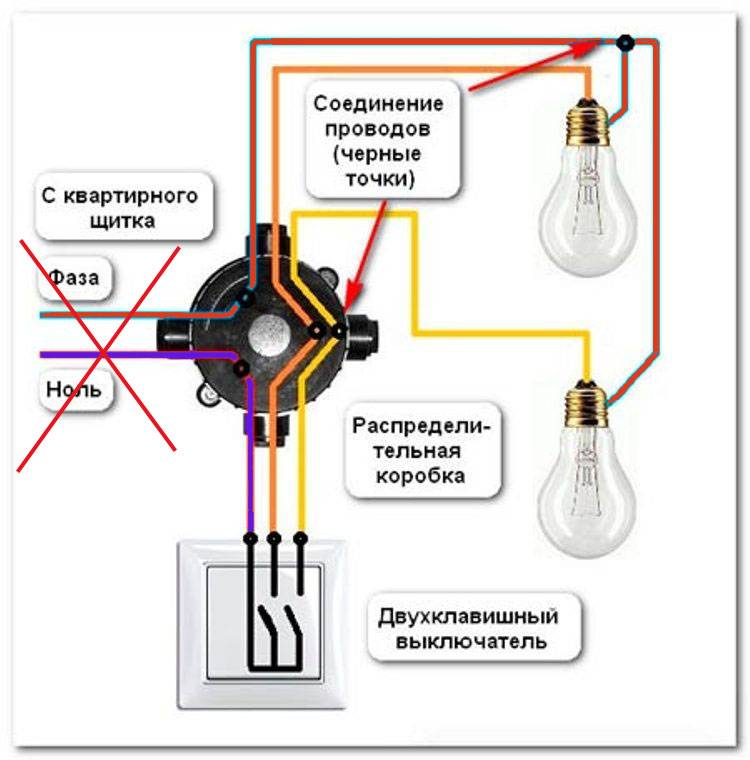

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.


Правильное соединение проводов как залог успешного подключения

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

  1. Осуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.

  2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
  3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
  4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
  5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
  6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

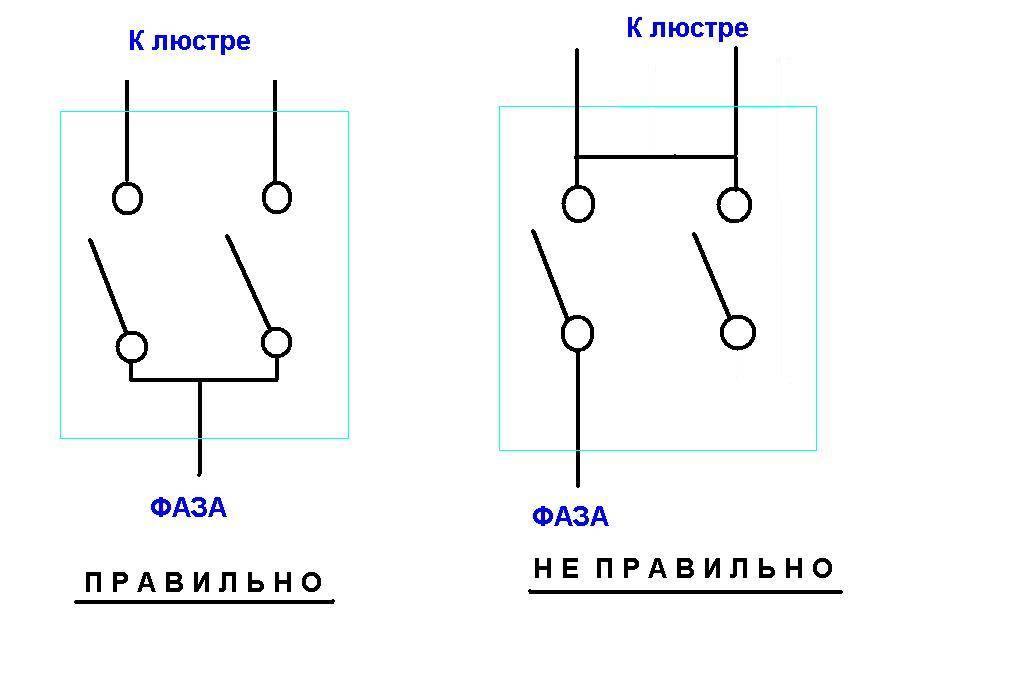

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Функции проводов в люстре

назначение проводов в люстре

Итак, инструменты подготовлены и теперь необходимо определить назначение каждого из трёх проводков в люстре. Проще всего это сделать, изучив паспорт на осветительный прибор. Обычно в данном документе обозначается назначение каждого из проводов и принцип их подключения к электросети. Если рассматривать предназначение проводов люстры в соответствии с определёнными стандартами, то их цветовая маркировка должна соответствовать следующим значениям:

  • Провод синего цвета соответствует нулю;
  • Провод коричневого (или белого цвета) соответствует фазе;
  • Провод с жёлто-зелёной маркировкой выполняет функции заземляющего.

В том случае, если документации на люстру нет, а цвет провода не указывает однозначно на его предназначение, то определить функциональные возможности провода можно только при помощи мультиметра. делается это следующим образом.

  1. Мультиметр устанавливается в режим прощупки и на нём на определённый промежуток времени закорачиваются щупы. Если после этих действий раздаётся короткий звуковой сигнал – это значит, что прибор работает исправно, а предел измерений определён верно.
  2. Лампочки из люстры выкручиваются. После этого в патроне необходимо определить расположение двух контактов 9фазного и нулевого). Первый из них располагается в центре и слегка пружинит. Нулевой же контакт находится в патроне сбоку и соприкасается с цоколем лампочки при её вкручивании в патрон.
  3. После этого нужно найти нулевой провод. Для этого один из щупов мультиметра нужно установить сбоку на патрон, а вторым поочерёдно дотрагиваться до оголённых проводков, выходящих из люстры. Нулевым будет тот провод, при соприкосновении с которым мультиметр издаст короткий звуковой сигнал. Его желательно тут же пометить маркером.
  4. Следующий этап работы – определение фазного провода. Щуп мультиметра необходимо установить на средний контакт любого из имеющихся патронов. Второй щуп должен касаться оставшихся двух проводков. Определение фазного провода осуществляется также, по звуковому сигналу. После того, как данный провод найден, его следует пометить, или запомнить место его расположения.
  5. Далее определяют количество контуров в люстре. С этой целью один из щупов мультиметра устанавливают на найденном фазном проводе, а другим щупом одновременно прикасаются к средним контактам патронов (поочерёдно). Если люстра оснащена одним контуром, то сигнал будет раздаваться при соприкосновении щупа с любым из патронов. Иногда бывает так, что к контуру подсоединены не все патроны. В этом случае щупами прикасаются к данным патронам и третьему проводу, определяя таким способом наличие второго контура. Наличие сигнала подтвердит, что люстра имеет два контура, а второй замеряемый проводок является фазным.
  6. Третий провод в одноконтурных люстрах выполняет функцию заземления. Проверить это несложно. нужно лишь одним щупом мультиметра прикоснуться к металлической части люстры, а вторым – к третьему проводу. Если провод – заземляющий, раздастся характерный звуковой сигнал.

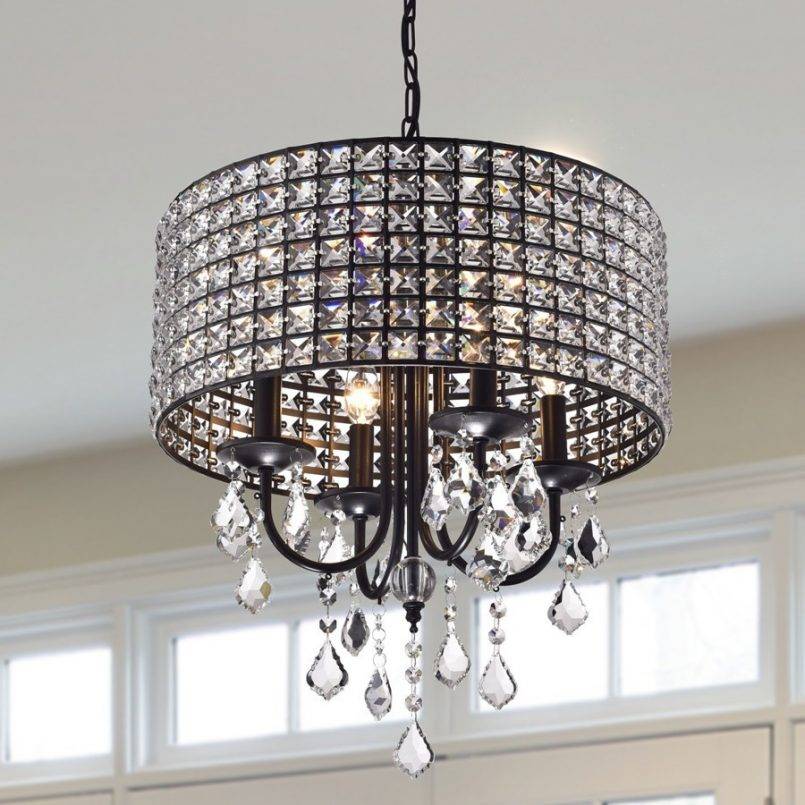

Люстры потолочные – разновидности

По количеству плафонов, бывают:

  • люстры с одним плафоном или абажуром (однорожковые);
  • с двумя плафонами или абажурами (двухрожковые);
  • трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

  1. Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Техника безопасности

С правилами техники безопасности следует ознакомиться до начала работы с электропроводами. Лучший способ избежать проблем – это пригласить специалиста для подсоединения осветительного прибора.

Если этот вариант недоступен и вы решаете приступить к работе сами, тогда необходимо соблюдать следующие пункты:

  • не трогать оголенные кабели, расположенные на потолочной плите;
  • при подсоединении люстры к основной проводке отключить входные автоматы на домовом щитке;
  • тщательно изолировать оголенные сечения проводов;
  • внимательно изучить инструкцию прибора и следить за ее выполнением;
  • нельзя допускать детей к месту работы;
  • не делать исправлений при включенном рубильнике;
  • при использовании тестометра следить, чтобы не касаться металлических частей прибора при соединении его с проводами;
  • при поражении электрическим током немедленно его отключить, для этого желательно работать с напарником.

Применяя полученные знания, можно избежать многих проблем и долго наслаждаться ярким освещением. Вдвойне приятно, если светильник собран своими руками.

2+

Поиск нуля

Любое подключение люстры начинается с поиска общего провода – нулевого. Он будет подключен к сети всегда, в то время как фазы предназначаются для замыкания и размыкания электрической цепи. Поиск нуля не составлял труда, если бы при устройстве проводки электрики соблюдали цветовую зависимость. Но поскольку это не так, придется воспользоваться индикаторной отверткой или мультиметром.

Если из потолка выходит пара проводов:

  1. Замкните фазу выключателем;
  2. Дотроньтесь индикаторной отверткой до каждого оголенного кончика проводов, идущих из отверстия в потолке;
  3. Тот провод, при соприкосновении с которой диодная лампочка на отвертке загорелась, является фазой. Пометьте его латинской буквой L;
  4. Другой провод – общий, его нужно обозначить буквой N.

Если из потолка выходит тройной кабель, то найти ноль можно тремя способами:

  • С помощью индикаторной отвертки (не самый достоверный метод, так как работает только в правильно сооруженной проводке);
  • С помощью мультиметра (надежный метод, но требует наличие тестера);
  • Путем разборки выключателя при предварительном обесточивании квартиры (надежно, но муторно).

Как искать ноль с помощью индикаторной отвертки вы уже знаете

Неважно, сколько проводов выглядывает из потолка, только ноль не покажет наличие напряжения. Но если проводка сооружена с нарушением правил, то помеченный нулем провод может оказаться фазой

Чтобы проверить правильность, достаточно при отключенном выключателе попарно коснуться щупами мультиметра всех проводков. Если нигде напряжения не обнаружено, то результат, показанный отверткой с индикатором достоверный.

В случае неправильно сооруженной проводки воспользуйтесь тестером для поиска нуля:

  1. Поставьте режим измерения переменного напряжения на мультиметре;
  2. Одну клавишу выключателя включите, а другую – отключите;
  3. Коснитесь щупами каждой пары из тех, что можно составить из тройной выборки;
  4. Отогните в сторону два кабеля, между которыми мультиметр обозначил напряжение. Нулевой будет среди них;
  5. Переключите клавиши выключателя в обратном порядке. Та, что была включена, должна стать отключенной, и наоборот;
  6. Проверьте, пропало ли напряжение между двумя отогнутыми проводами? Если да, то вы все правильно сделали;
  7. Теперь одним щупом коснитесь третьего, отдельного провода, а другим – одного из тех, что находятся в отогнутой паре;
  8. Если напряжение возникло, то этот провод из пары и есть ноль. Если нет, то переставьте щуп от первого провода в паре ко второму;
  9. Если напряжение появилось между отклоненным и вторым в паре проводами, то этот второй в паре и есть ноль.


Последний способ, разбор коробки выключателя, начинается с обесточивания квартиры путем перевода соответствующего рубильника в щитке в положение «выключено». Разобрав выключатель, вы увидите три провода. Два из них подводятся клавишам, а третий – напрямую идет к потолку. Это и есть нуль.

Способы крепления люстры

Основные виды:

  •  более старый, самый простой способ – крепление с помощью крюка, на который набрасывается петля;
  •  консольный способ. Крепление при помощи кронштейна или специальной пластины;
  • с применением крестообразной планки с использованием листа фанеры.

Крепление крюком

Только благодаря ему на деревянном или бетонном потолке надежно крепится массивная люстра. Подвеску обычно закрывает декоративная чаша.

 Крепление можно осуществить следующими способами:

  • при помощи цанговой шпильки, за которую затем цепляется крюк. Шпилька может быть заменена саморезом;
  • при помощи самых разнообразных анкеров, которые используют главным образом при креплении на гипсокартонном потолке;
  • с помощью дюбеля -“бабочки”.

Консольное крепление

Для крепления на бетонном потолке можно использовать кронштейны – специальные планки, которые крепятся к каркасу потолка дюбелями или саморезами большой длины.

Крепление”бабочка”- дюбель

 Необходимо провести работы:

  • просверлить отверстия, диаметр которых более 8 см.;
  • вставить в отверстие “бабочку”- дюбель;
  • автоматическое скрытие и фиксация дюбеля.

Крепление крестообразное

Крестообразная планки обычно входит в комплект с люстрой. Основание крепления люстры монтируется на лист фанеры (размеры его учитывают размеры элементов крепления).

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт — щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным — с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае — это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Основные требования

Самые главные требования при работе с электропроводкой – соблюдение правил безопасности и правил монтажа электроустройств. Нет смысла изучать «библию» электриков: «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП) и «Правила устройства электроустановок» (ПУЭ). Такая документация необходима в основном тем людям, для которых работа с электроэнергией является основным родом деятельности. Для домашнего ремонта, чтобы соединить люстру с выключателем, достаточно знать и соблюдать несложные правила.

Правило 1. Весь инструмент, которым будут выполняться работы на электропроводке, должен иметь качественную изоляцию рукояток.

Набор инструмента с изолированными рукоятками

  • Правило 2. Большинство работ должно выполняться только на обесточенных проводах. Недостаточно при этом щелкнуть выключателем света. Для полного отключения электроэнергии существует основной выключатель на квартирном щитке, который нужно выключить перед началом работ.
  • Правило 3. Выключатель освещения монтируется исключительно в разрыв фазного провода.

Правильное подключение выключателяВыключатель монтируется в разрыв фазного провода

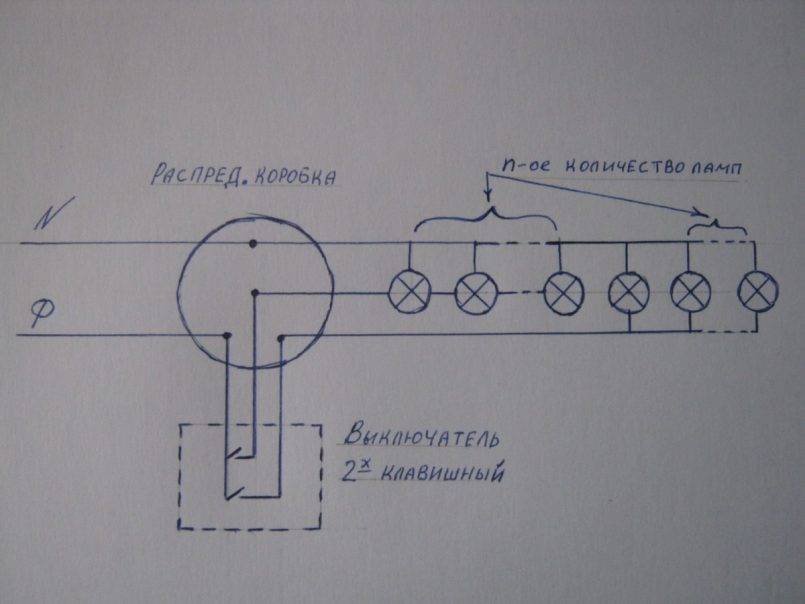

Схема подключения люстры с двойным выключателем

Как видно из рисунка, на двойной выключатель подходит три провода, один из которых идет от распределительной коробки, а два других используются для подсоединения светильника. Поэтому при монтаже новой проводки нужно использовать кабель с 3 проводами.

Подключение люстры к двойному выключателю производится по тем же правилам, что и подключение обычного светильника.

Чем чревата переполюсовка?

Довольно часто можно услышать от непрофессиональных советчиков, что установка выключателя может производиться на любой провод. Мол, какая разница, ведь при разомкнутых контактах ток через лампу не идет и этого достаточно. Это не так. Дело в том, что если выключатель разрывает нулевой проводник, то через лампы люстры ток не протекает, но на всех проводах будет присутствовать фазный потенциал, что грозит ударом тока при проведении работ.

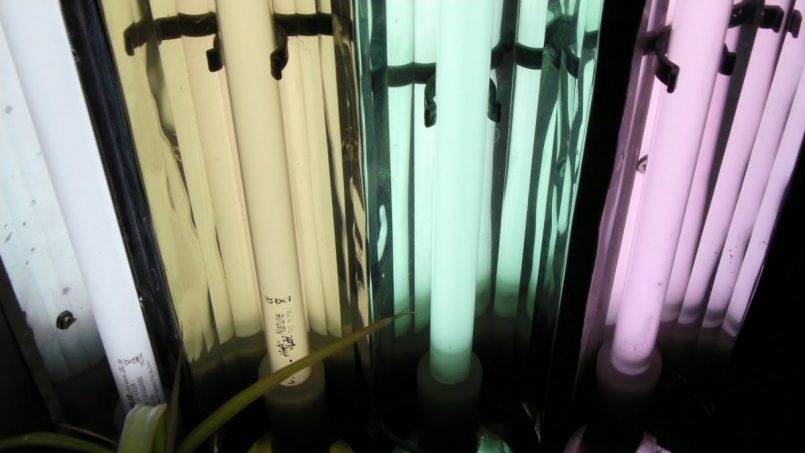

Менее опасная, но неприятная особенность такой коммутации – люминесцентные светильники и лампы-«экономки» могут слабо светиться или мерцать даже в выключенном положении.

Инструмент

Для подключения люстры или иного светильника будет необходимо следующее:

  • Прямая и крестообразная отвертки;
  • Бокорезы;
  • Пассатижи;
  • Острый нож;
  • Измерительный прибор, цифровой или стрелочный;
  • Индикаторная отвертка (пробник);
  • Изоляционная лента.

Назначение большинства инструментов понятно без комментариев. Зачем нужен нож? В некоторых случаях, а именно при снятии изоляции с одножильных проводников электрического кабеля, бокорезы или пассатижи использовать нельзя, поскольку поперечный надрез жилы на подключаемом проводе приведет к ее перелому. Особенно это справедливо для алюминиевых проводов.

Изоляцию нужно срезать острым ножом подобно тому, как затачивают карандаш. Продольные царапины на жилах проводов не страшны.

Индикаторная отвертка служит для поиска фазного проводника. И хотя ее конец предусматривает возможность использования в качестве отвертки, делать этого не нужно, поскольку механическая прочность индикатора очень мала и нормально затянуть винт без поломки инструмента практически нереально (можно, но инструмент прослужит очень недолго).

Индикаторная отвертка – главный инструмент электрика

Подробнее следует остановиться на измерительных приборах. Они бывают цифровые и стрелочные. По большинству параметров предпочтительнее цифровые. Они имеют высокую точность, не боятся ударов и падений с высоты, защищены от перегрузки.

Стрелочный прибор должен использоваться только в том положении, для которого он предусмотрен (большинство переносных приборов нужно располагать горизонтально), падение с высоты с вероятностью 100% выведет его из строя, как и перегрузка при неправильно выставленных положениях регулятора. Несомненное достоинство стрелочного прибора – измерение напряжений можно производить без встроенного источника питания.

Недорогие стрелочный и цифровой тестеры китайского производства

Замечание ко всем типам приборов: рабочий диапазон должен предусматривать измерение переменного напряжения не менее 500 В.

Необходимый инструмент

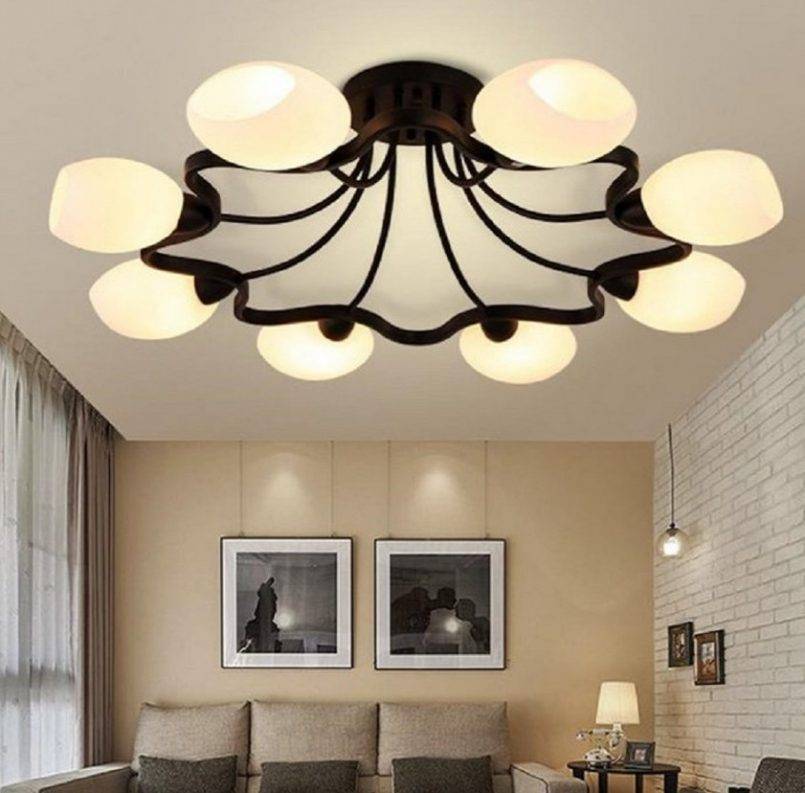

Люстра — украшение интерьера

Перед тем, как приступить к подключению люстры, следует подготовить инструмент, необходимый для выполнения этой работы. При такой организации не придется отвлекаться на его поиски.

Индикаторная отвертка должна быть всегда под рукой. С ее помощью определяют фазный провод.

Проведение электромонтажных работ и крепление люстры не возможно без набора отверток с различной формой головок.

Для контроля правильности соединения элементов электроцепи необходим мультиметр.

Пассатижи используются для подготовки проводов и их монтажа.

Использование клеммной колодки упростит процесс компоновки проводов при их соединении.

Помимо указанных инструментов, необходим нож, маркер для разметки и стремянка. До подключения осветительного прибора следует тщательно изучить прилагаемую к нему инструкцию.

Подключаем люстру к одинарному и двойному выключателям

Схема подключения к двойному выключателю.

Разобравшись с проводами, переходите к следующему этапу, который зависит от вида выключателя, установленного в помещении. Возможны 2 варианта: двухклавишный и одинарный. Следует задействовать 1 клавишу, а вторую можно проигнорировать.

Для подсоединения одинарного выключателя нулевой кабель соединяем с каждой лампой. Затем провода под напряжением также ведем к источникам света. При таком варианте после нажатия клавиши загораются все лампочки.

Теперь рассмотрим разные способы подсоединения двойного выключателя. Они зависят от количества рожков в осветительном приборе.

С 2 лампами

При подключении люстры с 2 рожками ноль подводят к обеим лампочкам, а обе фазы – по 1 на каждый рожок. В этом случае при нажатии на 1-ю клавишу загорится 1 лампочка, а на 2-ю – другая.

Соединение проводов необходимо производить с помощью специальных клеммников, это современное требование электробезопасности. В таком случае достаточно 1 детали. На первой клемме соединяем ноль, на второй – фазы, а на третьей – землю (если такой кабель предусмотрен для установки светильника в этой комнате).

С 3 лампами

При подключении трехрожковой люстры провода надо распределить таким образом: 1-ю фазу крепите к первому и второму рожкам, а 2-ю фазу – к третьему. Ноль присоедините ко всем 3 рожкам. При нажатии 1-й клавиши загораются 2 лампочки, при нажатии 2-й – третья лампа.

Для работы понадобится соединитель с 4 клеммами или 3, если нет заземления. Внимательно следите за расположением проводов от люстры. Не соединяйте между собой концы разных цветов во избежание короткого замыкания.

С 5 лампами

Самый вариативный набор подключений у пятирожковой люстры. 1-й вариант – 4 на 1, 2-й способ – 3 на 2. В первом случае 1-ю фазу присоединяем к каждому из 4 рожков, а 2-ю – к пятому. Во втором – 1-ю фазу подводим к каждому из 3 рожков, а 2-ю – к четвертому и пятому. Нулевой кабель ведем ко всем соединениям.

Как и в предыдущем случае, фазы разделяем по разным клеммам. Следите за надежностью крепления болтов соединений и за расположением внутри крепежа. Если скручиваете их вместе, то можно пропаять оловом. В этом случае срок службы узлов будет дольше.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил кабеля отличается цветами. Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
