Как подключить розетку: подключаем правильно провода к розетке по схеме

Варианты применения интернет-розеток


Кроме «домашних» проектов использования, существует ещё достаточное количество вариантов, где монтаж таких розеток под интернет будет не только актуален но и порой просто оригинальным выходом из особой, требовательной к безопасности, ситуации при учёте технических условий предоставления доступа к интернету. В зависимости от типа и назначения здания, выдвигаются технические требования к обустройству апартаментов в таких зданиях.

Можно выделить несколько основных категорий таких помещений:

  • офисы, аудитории и серверные помещения;
  • интернет-клубы и электронные библиотеки;
  • ИТ-магазины и мастерские по обслуживанию компьютерной техники;
  • сооружения с повышенной защитой от проникновения.

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками RJ-45, которые обеспечивают подключение «рабочих» компьютерных станций к интернету, а также к локальным сетям.

Ни одно помещение серверного типа не может обойтись без наличия в/на стенах установленных разъёмов под витую пару. Это есть обязательным требованием каждого ИТ-инженера, который взялся за постройку «серверной» или хранилища данных.

Стремительное развитие техники влияет на все аспекты нашей жизни и в частности на образование. Теперь очень «тяжело» представить учебное заведение любого уровня – от школы до университета – без наличия вспомогательных поисковых инструментов (компьютеров), которые ищут и предоставляют необходимую информацию в огромном «банке знаний» – электронной библиотеке.

Если вы являетесь частным предпринимателем или владельцем бизнеса, который связан с продажей и/или ремонтом компьютерной и офисной техники, то наличие розеточных конструктивов просто «жизненно» необходимо для нормальных условий труда ваших сотрудников.

И ещё один пример обязательного оснащения интернет-розетками и конструктивами – это помещения для корпоративных и государственных служб безопасности, банковских и иных хранилищ, с повышенной защитой от проникновения. В них фактически запрещено любое значительное электромагнитное излучение или возможен перехват пакетной информации через безпроводную передачу данных.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

  • нейтраль-заземление — о находящейся перемычке между ними;
  • фаза-заземление — об отсутствии последнего;
  • фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

С помощью мультиметра

  1. Переключите мультиметр в режим измерения переменного напряжения до 1000 В.
  2. Измерьте напряжение между нулем и фазой.
  3. Измерьте напряжение между «землей» и фазой.
  4. Если напряжения п. 2 и 3 лишь незначительно отличаются — «земля» присутствует (здесь мы говорим лишь о её присутствии, а не о её качестве). Если напряжение п.3 отсутствует (прибор ничего не намерил) — заземление не функционирует.

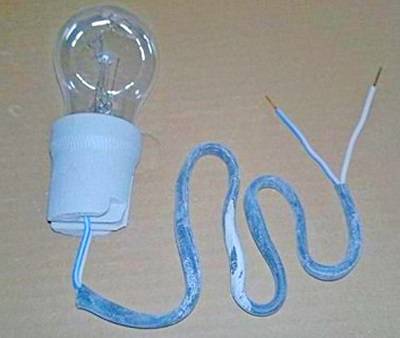

Спомощью тестера из лампы

  1. Подключите пробник к фазе и нейтрали. Лампа должна гореть.
  2. Подключите лампу к фазе и «земле». Если лампа горит с такой же яркостью — заземление присутствует. Если яркость стала меньше — контур заземления в плохом состоянии. Лампа совсем не горит — «земля» отсутствует.

Если вы тщательно закрепили изделие, это еще не гарантирует его исправной работы. Есть случаи, когда при установке неправильно закрепляется фаза, а также контакт защитного характера. Для проверки используем специальную отвертку с индикатором — прикладываем ее к гнезду фазы, а щуп к приводу. Если индикатор активный, значит, заземление есть, монтаж розетки с заземлением можно считать законченным.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру

Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

  • у ноля — синий, сине-белый;
  • у фазы — черный, красный или коричневый;
  • у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами

Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключаем розетку к роутеру

Теперь самое время подключиться к маршрутизатору. Прокладывая витую пару, мы оставили один кончик рядом с ним.

Для этого нам потребуется кримпер (обжимной инструмент) и коннектор (пластиковый штекер с защёлкой).

Его также называют пресс-клещами

Приступаем:

  1. Зачистите 2–3 см витой пары.
  2. Расправьте жилы, чтобы легче было их расположить в нужном порядке.
  3. Расставьте жилы по порядку слева направо — оранжевый с белым, оранжевый, зелёный с белым, синий, синий с белым, зелёный, коричневый с белым, коричневый.

Расставив жилы в нужном порядке, мы можем перейти к обжиму

До упора вставьте жилы в коннектор. Пластиковый фиксатор (защёлка) должен быть внизу. Теперь обжимайте коннектор с помощью кримпера. Вставьте готовый кабель в подходящее гнездо роутера — LAN.

Установка наружной розетки

На самом деле наружная розетка устанавливается очень просто, что потребует от Вас минимальных усилий.

Такие розетки, как правило, применяют в помещениях, где и вся проводка является наружной. Кроме того, этот способ электропроводки рекомендуется применять в конструкциях из материалов, которые легко могут воспламеняться (например, дерево).

Недостаток наружных розеток заключается, прежде всего, в неэстетичном виде, так как вся проводка на виду. Однако когда стоит выбор между безопасностью жизни и эстетичном виде, то лучше выбрать первый вариант. Ведь на этой электропроводке хорошо видны проблемные места, если таковые появляются.

Итак, устанавливаем наружную розетку.

1. Разбираем корпус, откручивая болты крепления, и снимаем его.

2. Шурупами прикручиваем корпус розетки к поверхности, у которой должны заранее быть подготовлены дюбеля либо, если это, например, деревянная поверхность, то можно вкручивать обычные саморезы. Лучше еще подстраховаться и между розеткой и поверхностью подложить материал, который не может гореть (гипсолит, паронит).

3. Подключаем розетку к электропитанию. Подробно об этом можете ознакомиться выше в оглавлении “Как подключить розетку”.

4. Как только присоедините провода, можно прикручивать лицевую часть к корпусу розетки.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

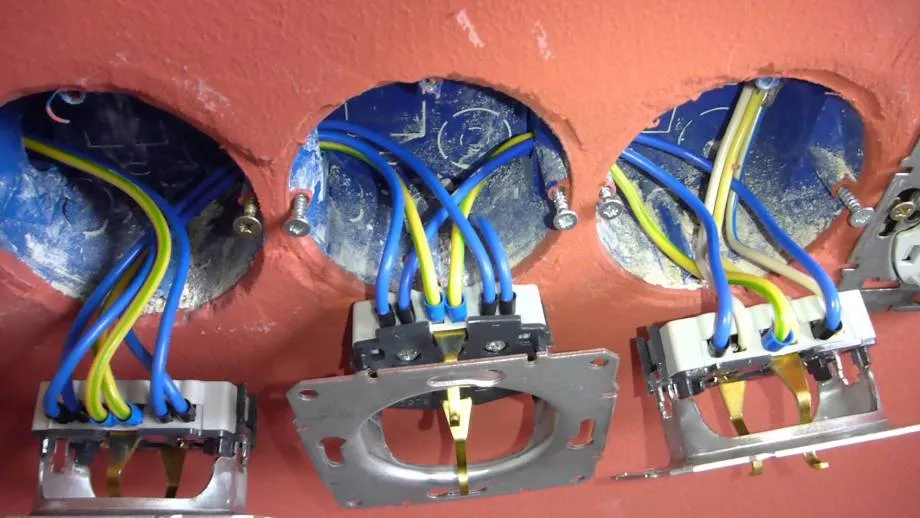

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Подключение розетки в трехпроводную сеть.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого защитным проводником или заземлением

, который подключают кзаземляющему контакту розетки.

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом

.Перемычка Вас не защитит, а только создаст проблем . Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки

Спасибо за внимание. До свидания

Удачи!

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Подготовительные мероприятия к установке

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Разновидности розеток

Выработавшие свой эксплуатационный срок устройства, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести электророзетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.

На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.

По способу монтажа розетки делятся на

  • Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности. Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
  • Встраиваемые модели. Такие устройства предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор. Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

Виды розеток по типу проводки

  • Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
  • Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

По количеству контактов

Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

  1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
  2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
  3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
  4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
  5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
  6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

  • Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
  • Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» — с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

  • С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
  • Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
  • Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
  • Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Нюансы подключения проводов

Одной из наиболее важных задач при установке считается подключение проводов к розетке. Если же вы живете в доме, где нет заземляющего провода, то ваша задача значительно упростится

Потому что неважно подключаете вы к леммам розетки ноль или фаза.

В новых домах заземление уже проведено и поэтому к двум питающим проводам добавился еще заземление. При подключении обязательно нужно изучить, какие задачи выполняет определенный кабель. В таких случаях очень помогает способ цветовой маркировки:

  • фаза (белый, красный, коричневый цвет);
  • ноль (синий, черный цвет);
  • земля (желтый, зеленый).

Подключить провод к винтовому зажиму можно двумя способами. Первый случай, это просто просунуть защищенный контакт между пластинами зажима. А второй случай, это завернуть кольцо по часовой стрелке. Ниже, вашему вниманию представлена схема подключения розеток в доме.

Подводить провода к розетке нужно правильно

Также следует защитить концы проводов. Самый лучший способ — это воспользоваться специальным инструментом для снятия изоляции, который не повреждает провод. Вследствие того, что не в каждом доме есть такой инструмент, можно взять обычный нож или плоскогубцы. Чтобы увеличить срок службы вашего кабеля его необходимо пропаять. Процесс подключения розетки с таймером практически ничем не отличается.

Что в итоге…

Сегодня мы разобрались как устроена розетка, её виды, почему в розетке 4 провода и как правильно подключать розетку, если в ней 4 провода.

Розетка устроена из нескольких частей: корпуса, крышки коробки, клемм, контактов (лепестков).

Классифицируются розетки по мощности, количеству возможных потребителей, степени защиты от воды, количеству разъёмов и наличием провода заземления.

Четыре провода в розетке обусловлено удобством и экономией. Все розетки подключены по системы – электричество подаётся от источника питания напрямую к розетке, через два дополнительных провода розетка подключаются ко второй и передают её ток, вторая к третьей, третья к четвёртой и так далее.

При подключении розетки, необходимо сначала найти провод фазы с помощью индикатора напряжения или методом подбора, после чего определить провод нуля, подключить их к розетке, проверить работоспособность и подключить к каждому проводу по паре, что передадут ток к следующей розетке.

Вопрос

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
