Подключение с контроллером
Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.
Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами. У светодиодов одинакового цвета отсутствуют схематические связи между собой. У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.
При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет. Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий. Однако интенсивность сигнала в каждом канале будет различной.
По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов. Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению. У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.
Подключение в автомобиль
В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.
Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.
Схема подключения ленты для дома на 12В и 24V
Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.
Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.
Последовательное соединение и удлинение
Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.
Правильное параллельное подсоединение к источнику питания на 12 вольт
Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.
Небольшое видео, как подключить своими руками.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключение

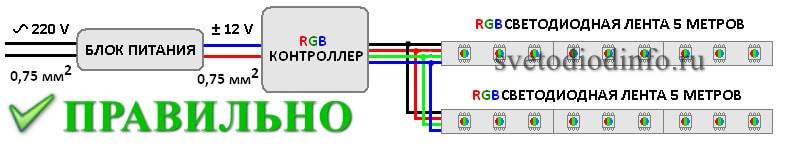

Правильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

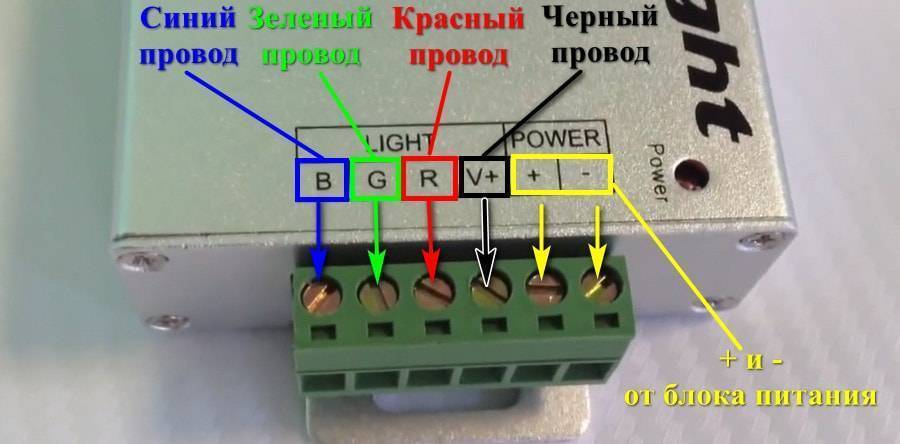

Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепь
Назначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения

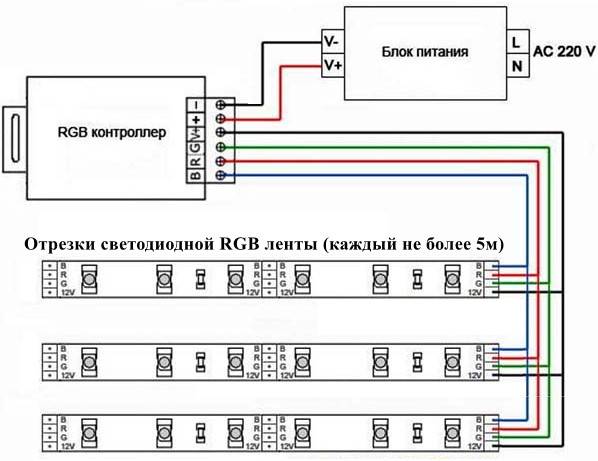

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей

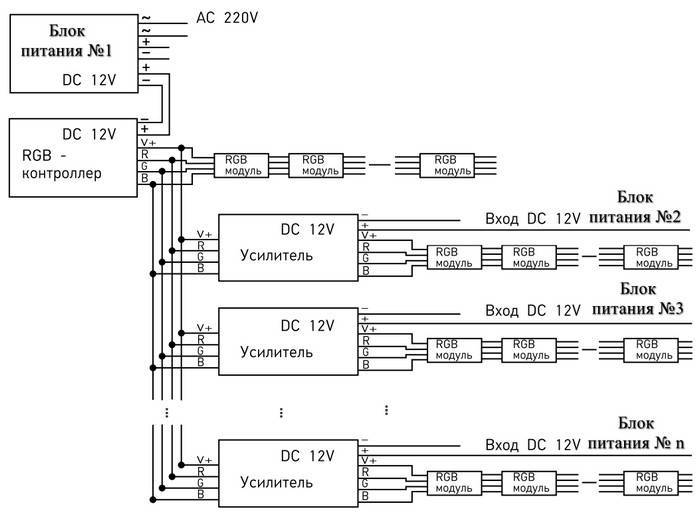

Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Разновидности по количеству контактов
Количество контактов в коннекторе напрямую зависит от вида используемых светодиодных лент и может варьироваться от 2 до 6:
- 2 – для монохромных (одноцветных) полос.
- 3 – для лент WS (с возможностью холодного или теплого белого свечения).
- 4 – для трехцветных RGB LED полос.
- 5 – для RGBW лент.
- 6 – для полос RGBWW или RGBDW.
Для информации! В настоящее время можно без труда приобрести коннекторы с любым количеством контактов (из вышеперечисленных) в любом геометрическом исполнении (прямые, Г-образные, Т-образные, крестовидные и с гибким соединением) с различным способом фиксации не только для использования внутри помещений, но и снаружи, то есть, имеющих повышенную степень защиты (IP65).
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.
Схема подключения светодиодной ленты к сети 220 В через блок питания
Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220В
Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питания
В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 В
Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
Как подключить несколько светодиодных лент к одному блоку питания
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллер
Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Особенности подключения
Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.
Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.
Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.
При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.
Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.
Основные этапы работы:
- освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
- нанести припой на контактные площадки;
- подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
- соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
- установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.
Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов
Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.
При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:
- освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
- наносят припой на контактные площадки с лицевой стороны второго участка ленты;
- стыкую площадки и пропаивают их до получения плотного соединения.
Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)
Для размещения на плоскости удобно спаивать концы фрагментов.
Как лучше соединять провода
Самым надежным способом соединения проводников считается пайка. Но паять надо уметь. При неквалифицированном использовании паяльника тонкое пластиковое полотно легко проплавить.
Соединение отрезков с помощью коннекторов
Для соединения участков ленты без риска перегрева можно купить специальные коннекторы. С их помощью можно подключить один отрезок к другому без применения пайки. Коннекторы позволяют получить приемлемое качество сборки, а также ускорить процесс монтажа.
Технических сложностей при подключении низковольтных лент, требующих особой квалификации, нет. Главное – делать все внимательно и не забывать о требованиях техники безопасности.
Как подключить ленту к блоку питания
LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

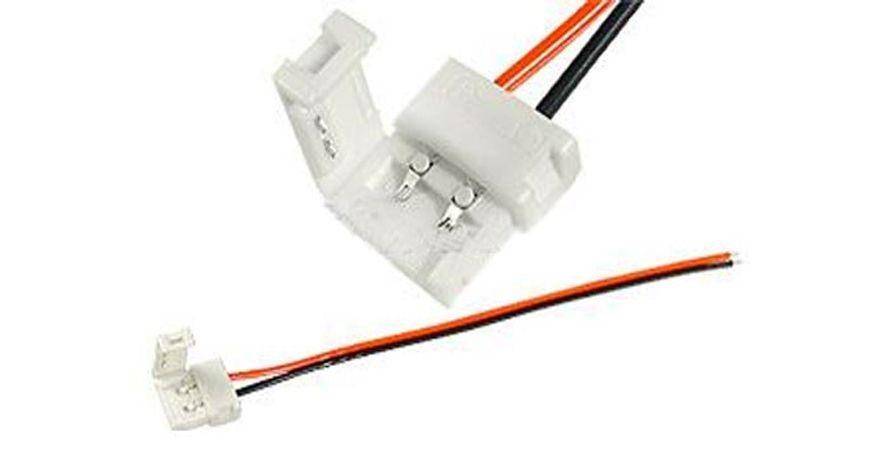

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.
Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:
- прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
- силовой разъем типа «мама» с винтовыми обжимными контактами;
- электрический провод необходимой длины.
Порядок изготовления достаточно прост:
- укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
- свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
- подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково
Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Коннекторы для светодиодной ленты
Соединить светодиодные ленты друг с другом можно с помощью специальных устройств — коннекторов. Они бывают несколько типов в зависимости от конструкции — со сдвижными зажимами, с боковыми защелками и так далее. Однако работают они по одинаковому принципу:
- Устройство имеет вид двух небольших коробочек-коннекторов на основе пластика, соединенных друг с другом проводами (длинными и короткими). Внутри коробочек имеются зажимные устройства.
- Чтобы соединить осветительные устройства, человек вставляет край проводки от одной ленты в коннектор и фиксирует их с помощью зажимов.
- Вторая ЛЕД-лента крепится к другому коннектору. По итогу мы получаем единое осветительное устройство, собранное с помощью коннектора.
Со сдвижными зажимами
Такие коннекторы являются самыми компактными, а обеспечивают они среднее качество соединения осветительных систем. Для соединения нужно выдвинуть фиксатор, в результате чего образуется щель — туда следует установить ленту, после чего следует задвинуть фиксатор. Сдвижные зажимы обеспечивают неплохое качество соединения, однако зажимы не позволяют визуально осмотреть место крепления, что является значимым недостатком коннекоторов с зажимами.
С боковыми прижимными защелками
Использование коннекторов с боковыми прижимными защелками — пожалуй, самый популярный способ соединения светодиодных лент. Для создания крепления, на коннекторе открывается крышка, а потом в пазы устанавливаются лента. Зажим осуществляется с помощью прижимных клемм, которые обеспечивают высокое качество контакта проводки. Прижимные коннекоторы обладают одним серьезным минусом — у них есть ограничение по мощности, поэтому их следует использовать для соединения лент небольшой или средней мощности.
Прокалывающие коннекторы
Прокалывающие коннекторы обеспечивают высокое качество соединения, а подойдут они для осветительных систем любой мощности. У таких устройств имеются заостренные зубцы, которые прокалыват насквозь светодиодную ленту, что приводит к образованию электрического контакта. Главные недостатки прокалывающих коннекторов — довольно крупные размеры (как для коннекторов), высокая стоимость устройств, проблемы с монтажом (рекомендуется применять плоскогубцы для закрытия крышки).
Угловые вставки для соединения светодиодных лент под углом
У коннекторов предыдущих типов (сдвижные, прокалывающие, с боковыми защелками) есть один значимый недостаток — их нельзя гнуть под углом, поскольку нарушится качество контактов. Чтобы избежать этой проблемы, рекомендуется использовать дополнительные угловые вставки, которые прикрепляются к коннекторам. Вставки могут иметь различную форму — они могут быть Т-образными, крестообразными, с дополнительньми проводками и так далее.
Правильная нарезка и соединение отрезков светодиодной ленты
Светодиодная лента является очень популярным и практичным материалом, поэтому ее часто используют во время выполнения современного ремонта. Работает светодиодная лента просто прекрасно, но, чтобы качество функционирования было высоким, ее нужно правильно нарезать. Светодиодная лента является тонкой и эластичной, поэтому с моментами ее нарезки не должно возникать дополнительных вопросов.
Выполняется этот процесс примерно по такой схеме:
- нужно внимательно изучить устройство и схему светодиодной ленты;
- снять липкий слой с ленты и по ее просвету определить, где можно резать;
- шаг резки должен быть ровен длине одного сегмента;
- можно проводить резку посередине контактных площадок;
- найти место, обозначенное линией или пиктограммой, которое указывает на линию разреза.
Если нужно срастить между собой два отрезка светодиодной ленты, то сделать это можно при помощи коннектора или за счет выполнения пайки. Соединение можно проводить между проводами самой светодиодной ленты или используя дополнительные электрические проводки, если требуется длина немного больше.
Сращивание ленты пайкой
Срастить светодиодную ленту своими руками можно за счет использования метода пайки. Проводки ленты нужно немного зачистить и покрыть припайкой. После выполнения этого действия, стоит соединить проводки между собой и спаять их аккуратно, по стандартной схеме. Дополнительно нужно покрыть припоем контактные площадки ленты, расположенные под липкой лентой. Чтобы получить к ним доступ, стоит снять некоторую часть защитного слоя. Контактные площадки также покрываются толстым слоем припоя. Чтобы получить действительно хорошую, качественную пайку, канифоля жалеть, не следует.
Чтобы соединить провода между собой, потребитель может изготовить перемычку, используя ее в качестве соединительного материала. Для ее изготовления смело можно использовать провода любой марки. Нужно позаботиться о достаточном сечении проводов, лучше использовать медный провод, имеющий толщину 0,8мм. оголенные концы подобранного провода необходимо залудить, концы проводов стоит согнуть под прямым углом. Благодаря использованию перемычки, можно соединить между собой отрезки ленты и закреплять или сгибать целостную конструкцию под любым углом.
