Вентилируемый фасад: современное решение на долги годы

Инструмент и инвентарь

Наименование:	Технические характеристики:	Назначение:
Леса строительные	Высота и длина лесов – по паспорту. Нормативная нагрузка-200 кгс/м	Для монтажных работ на определенном уровне здания
Фасадный подъемник или люлька	Длина рабочего настила-4м. Грузоподъёмность-300кг. Высота подъёма до 150 м.	Для монтажных работ на определенном уровне здания
Лазерный нивелир	Точность измерения 0,1 мм/м	Измерение высот
Ватерпас	Длина 1500мм, точность измерения 0,5 мм/м.	Проверка горизонтальных плоскостей
Отвес, шнур	Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м, диаметр 3 мм.	Разграничение захваток, проверка вертикальности
Лазерный уровень	Точность измерения 0,1 мм/м	Проверка горизонтальных плоскостей
Перфоратор или дрель	Максимальный диаметр сверла (пробойника) 20 мм.	Сверление отверстий в стене
Рулетка стальная	Длина 20 м., Масса 0,35 кг	Измерение линейных размеров
Гайковерт ручной	Момент затяжки 12,5 кгс.м	Завинчивание/отвинчивание гаек, болтов
Отвертка с рычажным наконечником	Реверсивная рычажная	Завинчивание/отвинчивание винтов, болтов
Электродрель с насадками для завинчивания	Потребляемая мощность 800 Вт, максимальный диаметр сверления 20 мм.	Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторный	Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором 2,2 кг	Установка вытяжных заклепок
Клепальные клещи	Диаметр заклепок до 6мм	Установка заклепок
Сетка защитная на леса		Защита от падения предметов с высоты лесов

Каркасы для вентилируемых фасадов

Структура каркаса для вентилируемого фасада будет зависеть от конечного результата, однако большая часть технических характеристик определяется материалом, который вы выберете для его сборки. Существует три основных стройматериала, которые могут послужить основой для каркаса – нержавеющая сталь, алюминиевые сплавы и древесина.

Нержавеющая сталь

Наиболее долговечный и прочный материал из всех возможных вариантов. Не поддается коррозии – срок службы несущего каркаса из нержавеющей стали практически не ограничен. Ее основным недостатком является высокая стоимость.

Алюминиевые сплавы

Наиболее приемлемый вариант для сборки каркаса – сплав обладает достаточной прочностью и в тоже время не поддается коррозии. При этом стоимость алюминиевых сплавов не выходит за рамки доступности.

Древесина

Самый дешевый и при этом достаточно прочный материал, монтаж которого вы сможете осуществить своими руками – в этом вам поможет простая видео инструкция. Каких либо особых навыков в данном случае вам не потребуется. Во всех вышеперечисленных случаях собственноручная сборка без соответствующей практики и набора специализированных инструментов будет едва ли возможна. Существенным недостатком древесины является ее неравнодушие к влаге и вредителям.

Сфера применения

Современные фасадные системы часто используются для облицовки таких объектов строительства:

• Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
• Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
• Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
• Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.

Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.

Советы до начала работы

Не экономьте на покупке строительных и отделочных материалов. Качественный материал не может стоить намного дешевле своей среднерыночной стоимости. Покупайте все необходимые элементы в проверенных местах, отдавая предпочтение известным производителям.

Сайдинг для фасада

Уделите должное внимание выбору облицовочного материала. К примеру, для отделки фасада очень хорошо подходит плитка во множестве ее разновидностей

Однако плитка имеет очень большую проблему – отрыв хотя бы одного элемента облицовки приводит к т. н. «эффекту домино», в результате которого обычный порыв ветра может оторвать и близлежащие плитки.

В итоге появится дыра, из-за которой характеристики всей конструкции снизятся. Поэтому по возможности от подобной облицовки рекомендуется отказываться.

Облицовка фасада сайдингом

Самый лучший вариант финишной облицовки для вентилируемых фасадов – это сайдинг. При условии грамотного монтажа внешний вид, срок службы и прочие важные характеристики такой отделки не будут уступать другим популярным материалам. Более подробную информацию о свойствах сайдинга вы получите далее.

Выбор фасадной подсистемы

В зависимости от материала, применяемого для изготовления каркаса подсистемы, выделяют четыре вида подконструкций:

• Из алюминия;
• Из нержавеющей стали;
• Из оцинкованной стали;
• Из дерева.

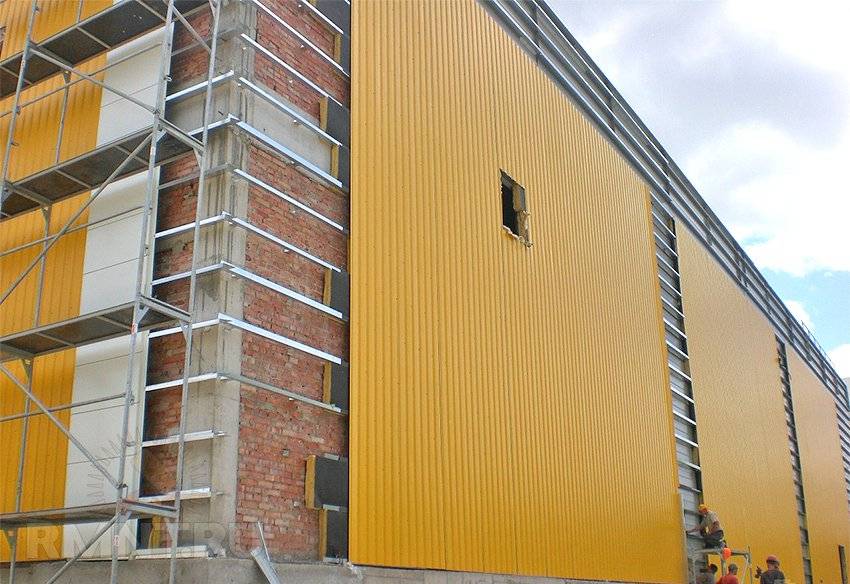

Рис 1. Фасадная подсистема

Выбирая подсистема и облицовочный материал для вентфасада, необходимо учитывать преимущества и недостатки каждой, сферу их использования.

Виды подконструкции в зависимости от использумых профилей

Существует 3 основных способа крепления несущей конструкции к кронштейнам: вертикальное, горизонтальное и комбинированное.

Горизонтальные подсистемы в своей конструкции используют только горизонтальные профили. Это самый экономичный вариант

. Горизонтально расположенные профили испытывают большие нагрузки на изгиб и кручение, поэтому для облицовки должен использоваться максимально легкий материал – профлисты или линеарные панели.

Вертикальные профили не препятствуют циркуляции воздуха. Из-за серьезных нагрузок на растяжение и сжатие они также требовательны к весу облицовочных плит. В качестве облицовочного материала рекомендуется использовать сайдинг, керамогранит или фасадные кассеты.

Универсальной подсистемой является перекрестная, в которой нагрузки перераспределяются между горизонтальными и вертикальными профилями.

В случае использования такой подсистемы допускается облицовка любыми материалами, в т.ч. и фиброцементными панелями. Такая конструкция отличается высокой металлоемкостью, чем объясняется ее высокая стоимость.

Выбор материала для облицовки

Как уже упоминалось выше, при выборе облицовачного материаля для вентилируемого фасада нужно ориентироваься, прежде всего, на вид используемой подсистемы. Про особенности устройства навесного вентилируемого фасада мы уже знаем, а для облицовки вентилируемого фасада могут использоваться самые разнообразные материалы: керамогранит, алюминивые композитные (композиционные) панели, металлокассеты, разные виды сайдинга, фиброцементные и асбоцементные плиты с разными видами покрытий (гладкокрашеные, с фактурным покрытием и с натуральной каменной крошкой) и др. Поговорим об особенностях некоторых облицовочных материалов.

Керамогранит

В его власти сделать фасад ярким благодаря многообразию цветов. Керамогранит может иметь матовую или полированную поверхность, цвета последнего более насыщены.

Рис 2. Вентфасад: керамогранит

Среди достоинств этого облицовочного материала: простота монтажа, долговечность (срок эксплуатации – до 50 лет), устойчивость к воздействиям внешней среды. Линейка цветов каждого призведения может отличаться.

Разнотон плиток – проблема, присутствующая в материале даже одной партии. Поэтому, приобретая керамогранит, лучше заказать материал с запасом десяти процентов.

Рис 3. Утепление вентилируемого фасада

Клинкерная плитка

Варианты облицовки фасада: что выбрать?Клинкерная плитка имеет однородную окраску, обладает высокой устойчивостью к истиранию.

Устойчивость материала к воздействию агрессивных веществ позволяет использовать его для облицовки фасадов домов, построенных в больших городах, близ химических предприятий.

Клинкер не впитывает воду, что делает его морозоустойчивым и позволяет поверхности долгое время сохранить привлекательный внешний вид.

Возможна облицовка фасада клинкерной плиткой с использованием неглазурованной плитки либо клинкера с глазурью, под которой может скрываться нанесенный до обжига декоративный рисунок.

Линеарные панели

Металлические панели различной ширины с декоративно-защитным покрытием, открытыми или закрытыми торцами. Эксплуатационный срок такой облицовки несколько ниже – до 25 лет.

Среди главных достоинств этого материала: прочность, возможность монтажа при низких температурах, возможность вертикальной облицовки и экологичность.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/П	Наименование	Ед. изм.	Количество на 1 кв.м.	Стоимость единицы руб.	Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1	КН1ЦП-200 Кронштейн +полимер	шт	2,2	58,00 руб.	127,60 ₽
3	Т4 45 Паронит	шт	2,2	3,91 руб.	8,60 ₽
4	ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000	шт.	0,10	450,00 руб.	45,00 ₽
5	ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000	шт.	0,03	280,00 руб.	8,40 ₽
4	ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер	шт.	0,58	775,50 руб.	449,79 ₽
4	ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер	шт.	1,2	87,00 руб.	104,40 ₽
6	ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	3,16	237,93 руб.	751,86 ₽
7	ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	222,48 руб.	62,29 ₽
8	ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	166,95 руб.	46,75 ₽
Расчёт подсистемы клинкера (м2)	Итого стоимость подсистемы	1 654,69 руб.

Фасад из керамогранита: особенности установки

Монтаж фасада из керамогранита можно заказать под ключ. Стоимость за м2 будет рассчитана индивидуально. На окончательную цену влияет несколько факторов: сложность работ, стоимость материалов и сроки исполнения.

Керамогранит является высоконадежным и прочным материалом, обладающим большой плотностью. Он отличается абсолютной устойчивостью к температурным колебаниям, может выдерживать воздействия механического характера. Именно керамогранит создает так называемую «броню» для строительного объекта. Не требует специфического ухода после монтажа и не обязывает владельца дома вкладывать средства в ремонтные работы. Как и другие отделочные материалы, керамогранит представлен в широком ассортименте на современном рынке. Его можно приобрести в любом размере и цветовой гамме. Встречается керамогранит с глянцевым гладким или шероховатым матовым покрытием. В силу своих свойств керамогранит увеличивает срок эксплуатации всей строительной конструкции. Высокая стоимость керамогранита полностью компенсируется отсутствием необходимости проведения ремонта в первые двадцать лет. Стоит выделить и антивандальные характеристики: даже при интенсивном ударе на поверхности керамогранита не появятся сколы и трещины.

Облицовка керамогранитом осуществляется прямо на стены, для монтажа используется специальный клеевой состав, но только, если стены имеют абсолютно идеальную поверхность. Желательно при применении данного метода использовать клей с высоким показателем сцепления, который оптимально подойдет для климатической специфики региона. Профессионалы не советуют применять цемент, поскольку он может негативно повлиять на качество отделочных работ. Оптимально использовать составы на основе полимеров, они смогут хорошо удерживать плитку. Когда материал монтируется на каркас, в нем необходимо просверливать отверстия для анкерного крепления, они прикрепляют плитки к конструкции. Если использовать штифтовые крепежи, на керамограните делаются специальные пазы под крепеж.

Каркасы для вентилируемых фасадов

По способу крепления вентилируемые фасады делятся на более дорогой фасад с невидимым креплением и менее эстетичный вариант с видимым креплением.

По расположению направляющих вентилируемые каркасы делятся на:

1. Каркасы с вертикальной схемой расположения направляющих. Такая схема считается самой дешевой и применяется для облицовки фасадными кассетами, горизонтально расположенным профнастилом, фасадным сайдингом, расположенным горизонтально.
2. С горизонтальной схемой расположения направляющих. Ее используют при применении вертикально расположенного фасадного сайдинга или профнастила.
3. С перекрестной схемой. Повышенная жесткость крепления позволяет применять каркасы для облицовки коттеджа фиброцементом или керамогранитом. Считается самым надежным, но и самым дорогим видом крепления.

Для каркасов вентилируемых фасадов используют несколько видов стройматериалов.

Нержавеющая сталь

Из всех возможных вариантов считается наиболее долговечным и прочным материалом, но и самым дорогим. Нержавеющая сталь не поддается коррозии. Она отличается практически неограниченным сроком службы.

Оцинкованная сталь

Срок службы и стоимость каркаса из оцинкованной стали зависит от выбранного способа окраски – экономного, стандартного или порошкового. В отличие от каркасов из нержавеющей стали профили требуют периодического осмотра с целью выявления и замены проржавевших деталей несущего каркаса.

Алюминиевые сплавы

По функциональным возможностям приближаются к оцинкованным профилям, но, в отличие от стали, не ржавеют. Благодаря этому качеству срок службы конструкции из алюминия приравнивается к сроку эксплуатации самого здания. Считается наиболее приемлемым вариантом для сборки подсистемы по критерию цена/качество. Каркасы из алюминиевых сплавов устанавливают при невысоких несущих способностях фундамента и стен коттеджа.

Древесина

Считается самым дешевым и достаточно прочным материалом. Монтаж каркаса (обрешетки) можно сделать своими руками, не применяя специальных инструментов. Во всех остальных вышеперечисленных случаях необходимо иметь определенную практику и специализированные инструменты. Существенный недостаток древесины – недолговечность каркаса из-за вредителей и повышенной влажности. Эту проблему можно нивелировать, применяя различные пропитки, защищающие древесину от насекомых и влаги.

Крепление фиброцементных плит.

Что такое вентилируемый фасад?

Общее устройство вентилируемого фасада представляет собой многослойную конструкцию, собираемую по единому принципу. На внешнюю стену строения укладывается теплоизолятор. Его покрывают гидроизоляцией. Затем крепится специальная подсистема для вентилируемых фасадов. На нее крепится наружный облицовочный материал.

Между утеплителем и облицовкой обязательно оставляется воздушный зазор. На территории РФ минимальная стандартная толщина такого зазора — 4 см. По желанию заказчика или при необходимости ее можно увеличить до 6 см. основное предназначение воздушного слоя — обеспечение влагообмена и вентилирования реальной стены, дополнительная теплоизоляция и защита от внешнего шума.

Таким способом производится монтаж вентилируемых фасадов на строительные объекты различного назначения и размера. Главное, чтобы отделываемая постройка имела следующие свойства:

• высота не более 80 м;
• расположение в сейсмической зоне до 9 баллов;
• пожарная безопасность;
• уровень сильных ветров в регионе от 1 до 3.

В некоторых случаях допускается устройство вентилируемых фасадов в ветровой зоне 4 — 7.

Под вентилируемый фасад цокольная часть здания утепляется пенопластом, пенополиуретаном и т. д. Это позволит уберечь конструкцию от намокания. Выше в качестве утеплителя укладывается минеральная вата.

Особенности национального строительства

Строительство в России, вне всякого сомнения, имеет свою национальную специфику, продиктованную климатическими условиями. Прежде всего, для нашей страны характерны сильные перепады температурных режимов, вызванные постоянным чередованием времен года

В таких условиях особую важность приобретает качество и фактура внешней отделки строений, ее долговечность, способность на протяжении длительного отрезка времени без ущерба выдерживать холод, жару, сырость, и прочие превратности российской погоды. В последние годы отечественные застройщики все чаще предпочитают навесной тип фасада штукатурному

Например, в Испании, где почти круглый год солнце и постоянная влажность на побережье, штукатурный фасад довольно популярен, комментирует генеральный директор компании Alegria – застройщика, девелопера и агентства недвижимости на побережье Коста-Бланка Ян Вайнрух. Иногда на нем может оседать грязь, которая легко смывается водой без использования специальных растворов и не оставляя никаких разводов. Основной нюанс, который нужно учитывать при уходе за штукатурным фасадом, — это подтеки, возникающие порой при длительной эксплуатации. Однако внешний вид такого фасада при этом легко восстанавливается. Периодически, раз в пять или десять лет, его рекомендуется обновлять при помощи покраски.

– В России же при использовании такого вида фасада следует учитывать то, как он ведет себя при сезонных перепадах температур, а также – длительном холоде, – подчеркивает эксперт.

Современные материалы для облицовки фасада

Какой материал лучше для облицовки фасада частного дома? Конечно, же ультрасовременные, изготовленные по новейшей технологии. Перечислим наиболее популярные из них.

• Бетонный сайдинг. Изготавливается из смеси цемента, песка, а также красящего пигмента. Выглядит привлекательно, на ощупь шероховатый. Обладает длительным сроком эксплуатации, однако у него большой вес, использовать его можно только на усиленном основании дома.
• Клинкерные термопанеливыполнены из клинкерной плитки, на которую наплавлен слой пенополистирола, выполняющего роль утеплителя. Такая облицовка позволит создать привлекательный экстерьер, а также снизить теплопотери здания. Единственный минус – материал достаточно дорогой.
• Стеклянные панели. Чаще всего их применяют для облицовки ТРЦ, а также офисных строений. Однако это отличный вариант для отделки загородного коттеджа, если вам нравится нестандартный дизайн.

Прежде чем приобрести облицовочный материал, следует проанализировать множество факторов: климат, где вы живете, тип строения, ландшафт территории, ваши личные пожелания, материал, из которого изготовлен дом.

Несколько советов по монтажу

Во время проектирования и самой установки данных конструкций неизбежно возникнут некоторые неточности, которые впоследствии значительно сократят срок службы всей конструкции. Чтобы избежать этого, необходимо придерживаться следующих рекомендаций от специалистов в данной области.

Для максимально длительного срока эксплуатации и приятного внешнего вида вентилируемого фасада необходимо создать качественный проект. Он поможет корректно спланировать все работы, а проектные расчеты отразят необходимые затраты.

Во время покупки крепежных деталей, лучше подвергать их всяческим нагрузкам для проверки износостойкости. Это позволит вам заранее получить некоторые сведения об этих деталях и выяснить, какие именно стоит купить.

Вентилируемый фасад из кераогранита

Вентилируемые фасады нельзя устанавливать на внешних поверхностях строений, построенных из пустотелого кирпича, пенобетонных блоков и любых других материалов, имеющих похожую структуру.

Теплоизоляционный материал оснащается пошаговой инструкцией, которой необходимо неукоснительно следовать во время монтирования.

При монтаже крепежных деталей следует учитывать уровень. Если мы имеем дело с десятиметровым фасадом, то погрешность в 5 миллиметров может обернуться значительными проблемами.

Для рассверливания отверстий для дюбелей следует пользоваться дрелью, а не перфоратором.

Уплотнители, которые ставятся между крепежными деталями и поверхностью стены, необходимы для снижения возможных потерь тепла и защиты от появления деформации несущей конструкции после определенного срока эксплуатации.

Для достижения максимального визуального эффекта и создания прочной и надежной конструкции, необходимо следовать вышеизложенной инструкции и советам, главное помнить, что нюансы в строительстве – это самое важное

Средние цены

Если отсутствует возможность самостоятельно сделать вентфасад, то приходится обращаться к специалистам. Стоимость работ зависит от разных факторов, к которым относятся используемые материалы, площадь здания и сложность монтажа. Расценки отличаются в разных компаниях, поэтому желательно обзвонить несколько организаций.

Средняя цена за работу составляет:

• керамогранит – 4 тыс. руб.;
• композитные панели – 4,8 тыс. руб.;
• металлические кассеты – 3.9 тыс. руб.;
• клинкерная плитка – 5,5 тыс. руб.;
• натуральный камень – 9,5 тыс. руб.;
• фиброцементные плиты – 3,8 тыс. руб.

Приводится цена за м2, поэтому точная сумма зависит от размера здания.

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.
