Как подключить выключатель: используем схемы для правильного подключения

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение выключателя, через распределительную коробку.

Всегда проверяйте схему на выключателях! Рассмотрим схему подключения выключателя.

Свободный провод выключателя соедините с рабочей жилой сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику.

Данное требование обусловлено правилами безопасной эксплуатации электроустановок. Этот провод подключается к корпусу светильника. Они чаще всего разделены цветовой маркировкой. Устройство и принцип работы выключателя в электрической схеме.

Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают зависят друг от друга. ГОСТы и правила.

После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения. Подключение двухклавишной модели Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Порядок работы: Разобрать выключатель. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.

Инструменты

Основные правила подключения в этой схеме которые вам нужно запомнить: фаза с автомата должна приходить на общий проводник первого выключателя и эта же фаза должна выйти с общего проводника второго выключателя на лампочку два остальных вспомогательных проводника, соединяются между собой в распредкоробке ноль и земля подаются напрямую без выключателей сразу на лампочки Перекидные выключатели — схема управления освещением из 3-х мест А что делать, если вы хотите управлять одним освещением из трех точек и более. Для этого необходимо отключить вводной автоматический выключатель и принять меры, которые будут препятствовать его ошибочному включению. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку. Основные составляющие обычно выполняются из металла для улучшения контакта. Подключение выключателя с подсветкой Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку?

Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. После снятия изоляции подключайте нейтральные провода с помощью электрического разъема. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве разомкнуть цепь с помощью автоматических выключателей. Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх.
Схема подключения одноклавишного выключателя

Особенности конструкции

Выключатели классифицируют по нескольким характеристикам.

Тип проводки

Может применяться открытая или скрытая проводка, что влияет на тип корпуса и способ установки фурнитуры.

Если речь идет о внутренней установке, то используется механизм, включающий раздвижные планки, которые закрепляют устройство внутри стенового отверстия.

Гнездо изготавливают перфораторами с коронками из победита или технических алмазов. Вначале ставят подрозетник из пластика или металла, а затем основную конструкцию.

Оборотами винтов распорного механизма планки приводятся в движение и направляются к противоположным сторонам посадочного отверстия, в результате чего корпус надежно крепится к стене.

Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов.

Разновидность контактов

Двухклавишный выключатель может быть оснащен контактом винтового или зажимного типа. В винтовых контактах оголенный провод фиксируется с помощью винта и пары металлических пластинок, что очень надежно, однако если провод недотянуть или неправильно выбрать сечение, то контакты будут сильно перегреваться.

В результате перегрева зажим ослабевает, что требует регулярного подтягивания, так как без этого контакт полностью разомкнется или случится возгорание элементов устройства (провода, пластик).

Материал корпуса

Конструктивные элементы переключателей изготавливаются из пластика или керамики. На каждом корпусе в обязательном порядке указывается разрешенный показатель тока и мощность.

Изделия из керамики хорошо справляются с тепловыми воздействиями и лучше всего подходят для систем с высокими нагрузками (10 Ампер, 220 Вольт, до 2300 Ватт).

Пластиковые модификации предназначены для более низких токов (3 – 6 Ампер).

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

  • на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
  • в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
  • в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

  • Экономия электроэнергии;
  • Удобство использования в длинных коридорах, спальнях.

Минусы

  • Требуются навыки работы с электрикой;
  • Проходные выключатели намного дорожи обычных выключателей.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

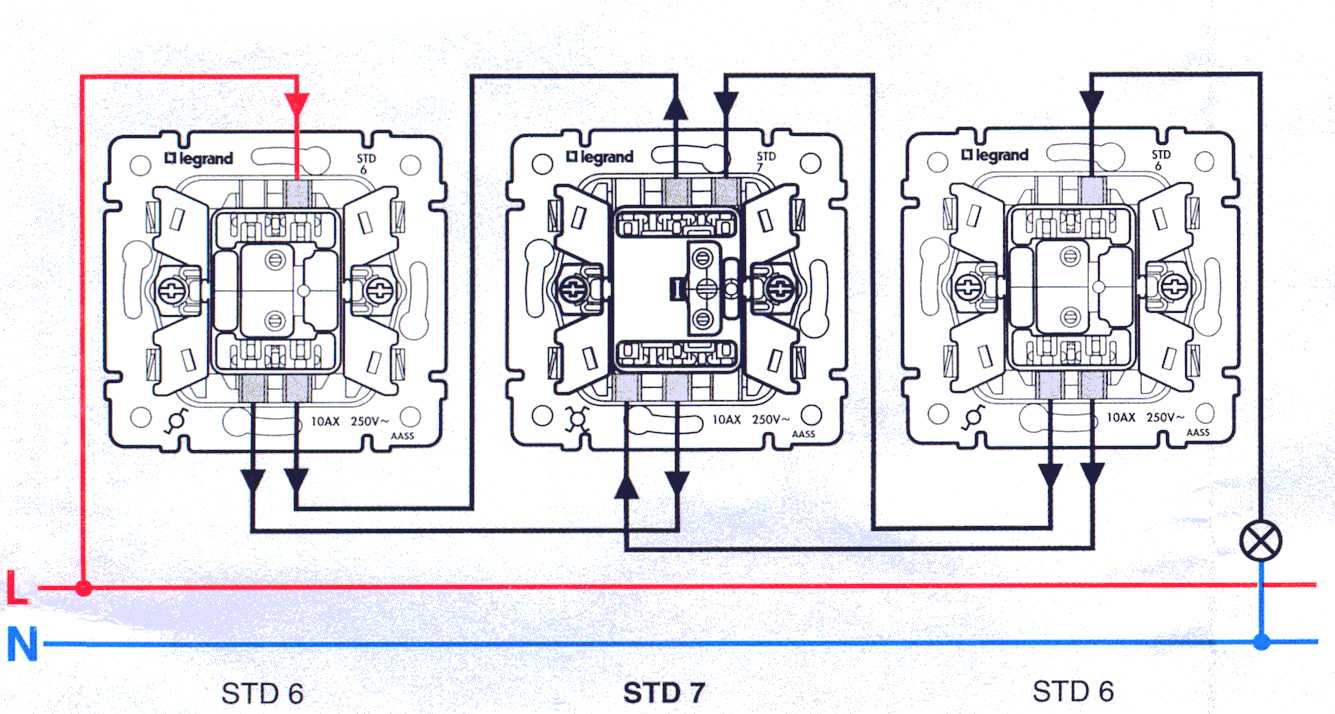

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

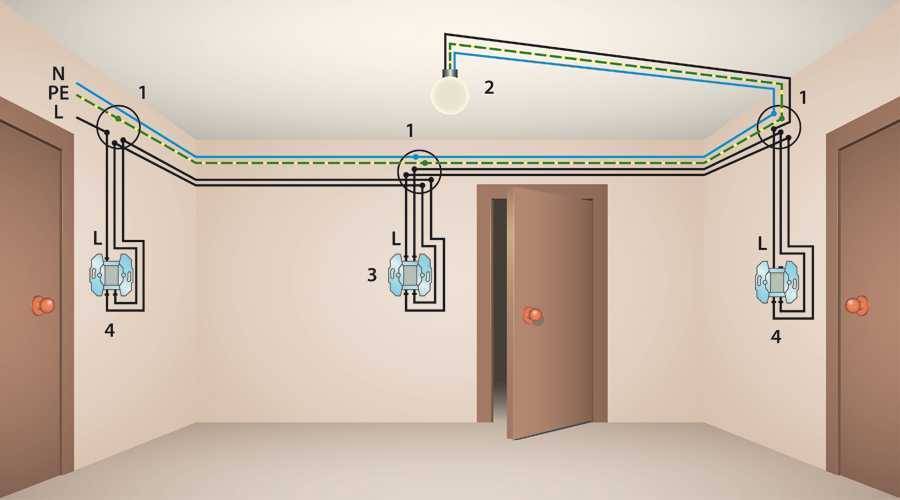

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Установка электрического выключателя

Сначала снимают клавиши и внешнюю защитную панель

Используют тонкий нож (специальный или обычный), осторожно поддевают первую клавишу, затем следующую, потом декоративную крышку. В отдельных моделях детали откручиваются

Внутренний механизм крепится на зажимные или винтовые элементы.

Последний этап – отсоединение проводников от обесточенной сети, при необходимости демонтаж подрозетника.

Варианты соединения проводов

Способы соединения проводов

Места, где кабеля соединяют между собой, являются наиболее слабыми в цепи. На таких участках происходит большая часть неполадок. Основные методы креплений:

  • скручивание вручную – используется часто, нужно дополнительно изолировать;
  • колодка с клеммами – механизм, соединяющий провода;
  • спайка – редко применяемый метод, требуется специальное оборудование и определенные навыки, сцепление получается надежным, но трудоемкость не позволяет использовать способ часто.

Термоусадочные трубки помогают изолировать места подсоединений и скрепить их больше.

Схема подключения и порядок действий

Присоединение проводов к выключателю

Если в помещении установлена электропроводка, схема подключения двухклавишного выключателя оказывается достаточно простой. От основного щитка проводится двужильный кабель. Контур закрепляется трансформатором, через который проводится нулевой проводник. Главный недостаток – низкая степень защищенности.

В общем корпусе выключателя к основной клемме (L) подключается один фазный кабель, заводится к креплениям и фиксируется винтами или зажимами. Оставшиеся подсоединяют к раздельным микроконтактам, потом к распредкоробке и светильникам. Если осветительных приборов больше одного, подключение между ними осуществляется последовательно.

Монтаж соединений в распредкоробке

Соединение проводов в распределительной коробке

К распаечной или распределительной коробке подводят определенные провода: питающий от щитка, кабель, подводимый к переключателю, проводники к светильникам. Чтобы избежать ошибок, необходимо следовать определенной последовательности:

  1. нулевые – не заводят в выключатель, прокладывают напрямую к лампочкам;
  2. защитные или заземляющие – не всегда есть в наличии;
  3. фазные.

Два контура подключаются отдельно друг от друга, чтобы получить независимое управление.

Подключение на люстре или светильнике

При таком соединении чаще используются клеммные элементы. Провода соединяются в соответствии с цветовой маркировкой. Заводские механизмы имеют корректное цветовое обозначение. При этом заземляющий провод может закрепиться на клемму или непосредственно под винт на панели светильников.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

  1. Лампы не горят.
  2. Горят 2 лампы.
  3. Горят 3 лампы.
  4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Примеры подключения

Для этого потребуется:

  1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
  2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
  3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
  4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
  5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
  6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
  7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Подсоединение электроприборов

Для подключения электрических приборов и вспомогательных средств нужно знать технику безопасности и принципы правильного соединения цепей.

Для любого соединения проводов необходимо зачистить их концы с помощью острого ножа. На расстоянии 1,5–2 сантиметра от конца нужно сделать круговой надрез изоляции и плоскогубцами потянуть изоляцию на себя. Она должна легко отделиться.

Сейчас есть множество удобных контакторов, которые позволяют сделать подключение без пайки. С их помощью можно как подключить патрон для лампочки, так и целую люстру. Если контакторов нет, допускается скрутить зачищенные концы проводов, заизолировать их и надеть специальные колпачки. Такой способ не подходит только если требуется соединить провода из разных материалов.

Подключение одноклавишного выключателя

Отключив подачу электропитания в помещение, перед взаимодействием непосредственно с токоведущими проводами нужно еще раз проверить отверткой отсутствие фазы на них, а после этого, прикоснувшись тыльной стороной ладони к проводнику. Даже если все манипуляции с устранением опасности не привели к успеху, такое прикосновение к проводу под напряжением не будет иметь серьезных последствий.

Существует самый простой вариант, как подключить выключатель света на одну лампочку. Для того чтобы лампа засветилась, необходимо правильно подать на нее напряжение, то есть включить ее между фазой электрической сети и нулем. Прерыватель, он же выключатель, обязательно должен разрывать фазовую цепь, таким образом обеспечивается пожарная безопасность.

По схеме подключения выключателя к лампочке видно, что ноль и фаза электропроводки приходят в распределительную коробку. Далее нулевой провод уходит на соединение с лампой, а фазовый – на размыкающий контакт выключателя. Соединение второго контакта прерывателя с лампой также можно увидеть на схеме. Необходимо присоединить все токоведущие элементы так, как показано на схеме, сделать скрутки и спайки жил и заизолировать их изолентой или специальными колпачками.

После того как вам удалось провести все подсоединения, необходимо закрыть распределительную коробку, правильно повесить лампу и абажур и установить выключатель. Внешний выключатель устанавливается просто – нужно присоединить его корпус к стене посредством шурупов. Для внутреннего выключателя порядок действий таков:

  1. Установить в углубление в стене подрозетник (стакан);

  2. Вывести провода, идущие к выключателю;
  3. Снять лицевую часть прерывателя;
  4. Присоединить выключатель к токоведущим частям, соблюдая схему и технику безопасности;
  5. Ослабить винты, разгибающие «лапки» прерывателя так, чтобы он проходил в стакан;
  6. Установить выключатель в подрозетник;
  7. Затянуть винты, держащие «лапки» и проверить надежность установки конструкции;
  8. Закрепить лицевую часть выключателя.

Установка двухклавишного прерывателя

Отличие установки «двухклавишника» в том, что схема соединения его с источниками света усложняется. Такие выключатели используются для того, чтобы присоединить люстру, имеющую несколько режимов работы, или чтобы можно было раздельно включать разные лампочки, вмонтированные в потолке, или для того, подать питание в несколько комнат с одной электроцепи.

Схема подключения лампочки через выключатель, имеющий две клавиши, весьма похожа на схему с одноклавишником. Различие заключается в том, что на прерывателе цепь разделяется на две ветви, в каждой из которой установлена группа ламп, включающихся независимо и параллельно питающему напряжению.

Если группы ламп находятся в разных комнатах, то нужно также найти их общие контакты (по цвету или мультиметром) и объединить их в одну цепь, идущую к нулевому проводу в распределительной коробке. Фазовые выводы надо соответственно направить к выключателю.

голоса

Рейтинг статьи

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
