Плюсы вентилируемого фасада с различными типа облицовки

Основные этапы работ по монтажу

Вентилируемые фасады монтируются по определённой технологии, соблюдать которую обязательно. Нюансы проведения работ могут отличаться, в зависимости от типа подсистемы и облицовочного материала. Поэтапно весь процесс выглядит следующим образом:

Разметка. Работа начинается с нанесения на поверхность фасадной стены разметки. Начинают её с самой нижней границы установки профиля, при помощи лазерного уровня или нивелира. Через промежутки, соответствующие ширине облицовочных панелей, на горизонтальной линии наносятся отметки. По этим меткам будут устанавливаться кронштейны для крепления к ним стоек. Затем процесс разметки повторяется выше, через рекомендованное производителем расстояние.
Установка кронштейнов. Далее к стене, при помощи дюбелей или анкерных болтов, крепятся опорные кронштейны. Между деталью и стеной ставится термоизоляционная прокладка, не позволяющая кронштейну превратиться в «мостик холода» между стеной и внешней облицовкой.

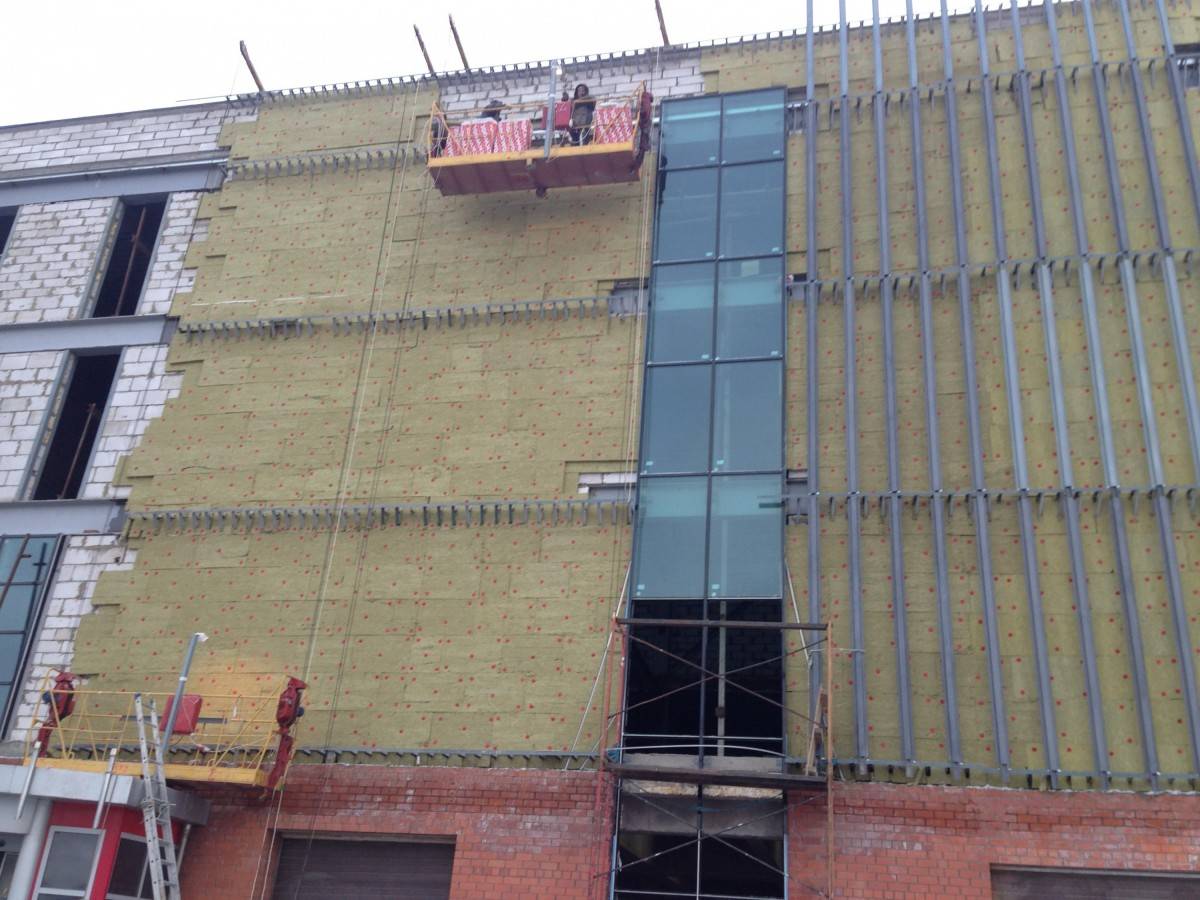

Монтаж утеплителя. После того, как кронштейны выставлены в нужных точках, на стену монтируется утеплитель. Крепится он либо при помощи пластиковых дюбелей-грибков, либо посредством клеевых составов. Толщина термозащитного слоя должна соответствовать климатическому минимуму для данного региона, и зависит также от показателя теплопроводности материала. При установке нескольких слоёв минеральных или пенополистирольных панелей, они укладываются в шахматном порядке.
Устройство парогидроизоляции. Для защиты утеплителя от атмосферной сырости, поверх него настилается слой парогидроизоляционной плёнки. Основным свойством её является способность пропускать влагу в одном направлении. Поэтому плёнка позволяет испаряться сырости из утеплителя и стен, не пропуская влагу обратно.
Монтаж каркаса. Следующим шагом, на кронштейны крепятся каркасные профили – стойки (вертикальные элементы) и направляющие (горизонтальные детали). Технология установки может различаться, и зависит от конкретной конструкции подсистемы. Для крепежа могут использоваться клёпки или болты.
Крепление облицовочных панелей. Завершающий этап монтажных работ – установка на собранный каркас облицовки, которая производится при помощи кляймеров или «крабов». Они представляют собой особые крепёжные приспособления, которые устанавливаются на стойки каркаса. Края их снабжены зажимами для удержания панелей. Каждый кляймер устанавливается на стыках четырёх соседних плит. Таким образом, он служит опорой для четырёх смежных панелей.

Технология вентилированных фасадов позволяет избавляться от сырости снаружи стен здания. Однако, эти конструкции могут создать проблемы для вентилирования внутренних помещений. Воздухообмен в здании обычно осуществляется через отверстия в стене и кровле.

После установки внешней облицовки приток свежего воздуха может быть затруднён. Выход из этого положения – установка принудительной приточной вентиляции в доме с вентфасадом. Специальный вентилятор поможет забирать необходимое количество свежего воздуха из подоблицовочного пространства.

Что такое кровля

Кровля– это самый верхний элемент крыши. Кровля служит для защиты помещений здания и строения от атмосферных осадков, солнечной радиации и температурных воздействий.

Монтируется кровля на основание. Основанием для кровли в зависимости от архитектуры крыши служит:

Стропильная система
Бетонная, битумная или полимерная стяжка

К любому виду кровли предъявляются общие требования. Конструкция должна быть:

Влагостойкой
Водонепроницаемой
Прочной
Безопасной
Стойкой к атмосферным и климатическим воздействиям, а именно:
перепадам температур;
порывам ветра;
солнечному облучению.

Битумная стяжка

Знакомство с технологией вентилируемых фасадов

Прежде всего, чтобы понять, что такое вентилируемый фасад, требуется разузнать обо всех материалах, используемых в производстве данной системы.

Облицовочная часть обычно изготавливается из керамогранита, но это не означает, что применять другой материал нельзя: пластиковые панели, декоративные камни, металлические изделия.
Каркас (обрешетка) в большинстве случаев используется из металлических профилей, закрепленных на стене, однако, иногда вентиляционные фасады устанавливают и на деревянную обрешетку, которая более дешевая.

Вентфасады разработаны специально для тех случаев, когда требуется решить проблему с облицовкой дома быстро и практично, при этом подчеркнуть его индивидуальность.

Что представляет собой конструкция вентфасадов

Каркас, который закрепляется на поверхности стен, немного выступает за ее границы, тем самым увеличивая габариты всего строения. На стойки крепится керамогранит (любой другой материал), тем самым между фасадом и отделочным материалом создается воздушный зазор. Иногда часть этого зазора закладывается теплоизоляционным материалом, хотя и без дополнительной прокладки тепло из помещения уходит в несколько раз меньше, тем самым повышая температуру в жилом пространстве.
Вентфасад в разрезеНо это не все преимущества современной облицовочной технологии.

В связи с сокращением потери тепла – происходит постепенное снижение растрат на отопление.
Прекрасно гасит шум извне, не дает ему проникать в помещение.
Пожаробезопасный – не распространяет огонь и очень долго плавится.
Увеличивает эксплуатационные свойства фасада дома на несколько лет, и это учитывая то, что цена на данный вид отделки вполне демократична.

Безусловно, такой фасад прячет все неровности и дефекты здания – необязательно заделывать сколы и выравнивать ямки, обрешетка позволяет обойти все эти «премудрости» и сэкономить на подготовке стен.
Предотвращает попадание различных атмосферных осадков на поверхность фасада, сохраняя ее в том виде, в котором ей лучше всего и находиться – в защищенном. Ветер уже не страшен, воздухозащитная мембрана прекрасно справляется со своими функциями.

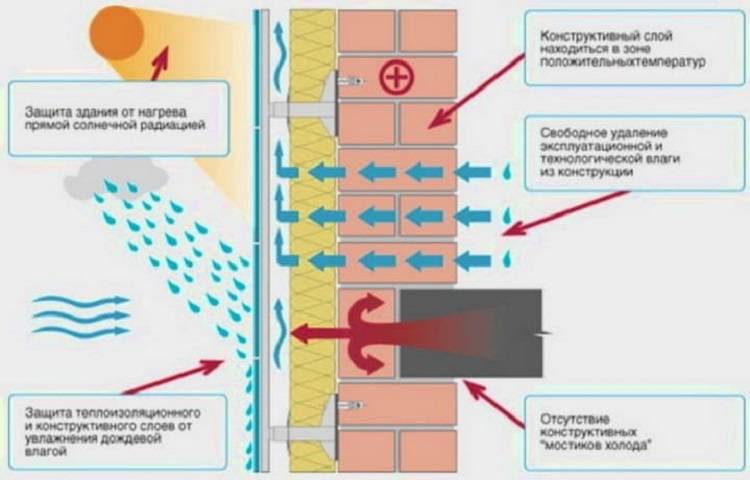

Теплоизоляция стен и удаление влаги

При соблюдении всех технологических требований система вентилируемого фасада позволяет существенно снизить расходы на оплату счетов за отопление, благодаря увеличению коэффициента теплоизоляции стен. Хороший результат выполненных работ даст знать о себе как летом, так и в холодное время года. В жару в доме станет прохладно, а зимой, наоборот – намного теплее.

Одним из немаловажных факторов, влияющих на это можно назвать отсутствие «мостиков холода», фрагментов стен, используемых при строительстве, которые уменьшают теплопроводность и влияют на образование конденсата. К ним можно отнести следующее:

Оконные и дверные бетонные перекрытия;
газопроводные трубы, заходящие через стену;
межэтажные железобетонные плиты (при отделке фасадов многоэтажных зданий);
мостики, передающиеся через кронштейны вентфасада на анкер.

полезно в работе

Для предотвращения их появления, используются пластиковые терморазрывы (термоизоляторы).

Дополнительное утепление стен позволяет увеличить звукоизоляцию помещения, существенно снизив уличный шум внутри здания. Благодаря вент системе происходит смещение «точки росы»

Точка росы – температура окружающего воздуха при которой водяные пары преобразуются в росу и оседают на поверхности.

Стены строения «дышат», то есть частицы воздуха в определённом количестве проникают через них. В зимнее время года, когда на улице минус 30, а дома плюс 20, моментально остывающий тёплый воздух из помещения оседает на наружных стенах. Вентилируемые конструкции позволяют сместить точку оседания паров. В этом случае они будут задерживаться на мембране или внутренней стороне облицовки. Оттуда, с наступлением тепла они испаряются под воздействием вентиляции.

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
второй толщиною 80 мм с плотностью не ниже 60 кг/м³.

Размер вентилируемого зазора Источник avatars.mds.yandex.net Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

Нужна ли ветрозащитная плёнка Источник sip52.ru

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

Облицовка вентилируемого фасада клинкерной плиткой Источник www.dealand.ru

Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.

Особенности вентилируемого фасада

Рассмотрим строение вентилируемого фасада по частям:

Каркас – металлическая конструкция, которую собирают из профиля. Это может быть оцинкованная или нержавеющая сталь, алюминий. Металл крепят при помощи специального крепежа (подвесов) к стене. Все вместе является единым внешним скелетом для установки вентилируемого фасада.
Изоляционный слой. Он же – утеплитель. Теплоизолятор помогает сохранять тепло внутри помещения. К нему могут предъявляться повышенные требования к пожарной безопасности, влагоустойчивости и шумоизоляции.
Вентиляционный зазор. Расстояние между изоляционным слоем и внешней отделкой. Он обеспечивает циркуляцию воздуха, чтобы внутри конструкции не скапливалась влага.
Облицовка – внешний слой.

Также в конструкции может присутствовать дополнительный слой гидроизоляции или ветрозащиты.

У технологии есть ряд преимуществ:

возможность комбинирования разных цветов в отделке здания;
вынос точки росы (конденсации) за пределы основного фасада – на облицовку;
защита здания от перегрева в летнее время года;
устойчивость к различным видам осадков;
использования конструкции вентафасада в качестве молниеотвода;
значительное сокращение трат на отопление;

Монтаж навесной системы довольно прост. Он не отнимет много времени. В случае повреждения внешней отделки, ее можно легко заменить, без полной разборки конструкции.

Интересно! Конструкции долговечна. Обычно производители дают до 50 лет гарантии на вентфасад.

Выбор утеплителя

Утеплитель является важным компонентом хорошей навесной вентилируемой системы. В качестве этого элемента стоит использовать только минеральную вату, поскольку ни пеноплекс, ни рулонные материалы не способны обеспечить необходимые технические параметры для вентфасада.

Стандартная толщина минеральной ваты, применяемой для утепления, составляет около 100 мм, хотя можно выбирать и более толстые виды с дополнительным утеплением.

Часто установка ваты осуществляется в два слоя, общий принцип такого решения предусматривает показатели плотности не менее 50 кг/м3 и 80 кг/м3 для нижнего и верхнего слоя соответственно. Более детальные советы по утеплению вентфасадов минватой предоставят конкретные теплотехнические расчеты и рекомендации производителей фасадных конструкций.

Достоинства вентфасада

обеспечение воздушной прослойки между облицовкой и наружной поверхностью стены;
снижение теплопотерь;
удаление конденсата через дренажные системы без вреда для утеплительного слоя;
хорошая дополнительная шумоизоляция, выравнивание стен;
возможность скрыть видимые дефекты, неровности и изъяны поверхности стен;
легкий вес облицовочных панелей и самого каркаса под фасадную систему;
удобство монтажа и простота ухода за панелями;
отличный внешний вид, широкий выбор цветовых решений, возможность имитации любого натурального материала;
возможность создания практически любого архитектурного дизайна;
его можно мыть и не нужно красить.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка. Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Преимущества и плюсы технологии вентилируемого фасада
