Измерительные работы
Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.
Измерение тока
Измерение силы тока мультиметром производится в следующем порядке:
- Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
- Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
- Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
- Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.
Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.
Определение напряжения
А как проверить напряжение мультиметром? Для этого:
Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе
Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет
Показания будут достоверными, но результат будет иметь отрицательный знак.
Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.
Замеры сопротивления
Чтобы замерить сопротивление на участке цепи:
- Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
- Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
- Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
- Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
- Запомните показания дисплея.
Как пользоваться мультиметром: инструкция для чайников
Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.
Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.
Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.
Замер постоянного напряжения
Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.
Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.
Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.
Разновидности мультиметров и принцип их устройства
В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.
Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.
Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.
Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.
На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.
В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.
Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.
Аналоговые
Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.
Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:
Аналоговый мультиметр
Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.
Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.
Цифровые
Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.
Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.
Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.
Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.
Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.
- В комплект для измерений входят два провода с клеммами и остроконечными щупами:
- один провод черного цвета – «минус», «масса», «com» (common – общий);
- второй провод красного – «плюс» или «измерительный».
Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.
Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.
Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.
Механизм эксплуатации тестеров напряжения
Современными производителями в набор рабочих функций добавляются:
- Измерение емкости современных конденсаторов.
- Частота электрического тока.
- Прозвонка диодов.
- Звуковой пробник.
- Измерение температуры.
- Измерение рабочих параметров современных транзисторов.
Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.
Функциональные особенности
Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

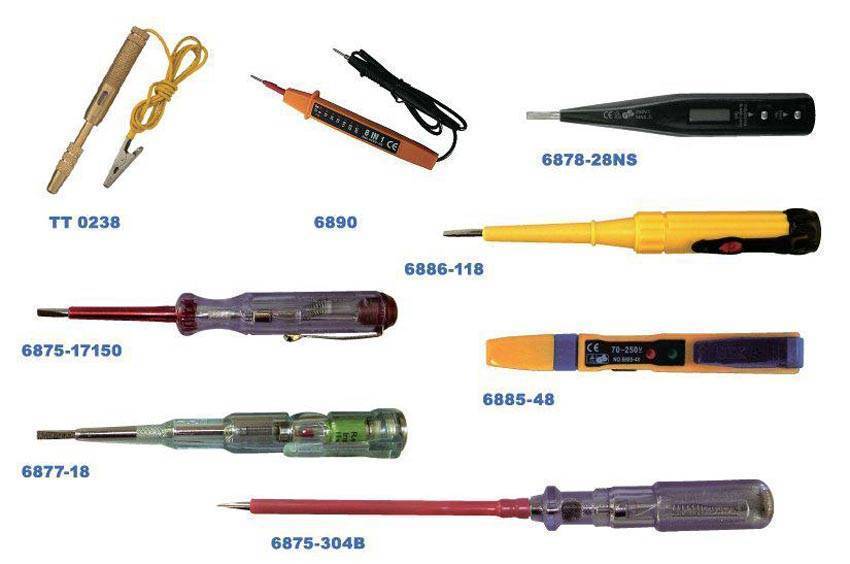

Тестер отвертки
Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:
- Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
- Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.
Виды подстроечных резисторов Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами
Преимущества использования тестера
- Выдача результата с высокой точностью.
- Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
- Наличие температурного датчика и измерителя частоты.
- Анимированная специальная шкала для измерения колебаний.
Основные операции с мультиметром
Замер напряжения
Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
https://youtube.com/watch?v=RKR1Ik7IcbM%3F
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.
Замер сопротивления
Для измерения сопротивления переключатель ставите в положение — Ω.
Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.
Прозвонка
Еще один режим работы тестера которым часто пользуются — это прозвонка.
Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)
Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет
Нужно заметить что звукового сигнала на DT830B нет.
У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.
Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.
Что важно знать об устройстве тестера
Перед тем как начать проведение любых электрических измерений, стоит разобраться с тем, что представляет собой сам прибор и каковы его функции. Вся информация нанесена на лицевую панель. О том, как пользоваться мультиметром выбранной модели, можно узнать исходя из следующих общепринятых обозначений:
- ON/OFF – кнопка включения/выключения прибора (на отдельных тестерах она может отсутствовать, включение прибора в этом случае будет выполняться поворотом переключателя диапазонов);
- DCA (или A—) – постоянный ток;
- ADCA – переменный ток;
- ACV (V~)/DCV (V—) – переменное/постоянное напряжение;
- Ω – сопротивление.
Чтобы снять показания, нужно использовать поворотный переключатель, который позволяет устанавливать различные режимы работы мультиметра, выбирать диапазон измерений.
Одним из важных моментов в освоении вопроса о том, как пользоваться цифровым мультиметром, является правильное подключение измерительных щупов в соответствующие разъёмы. От этого будет зависеть корректность выполненных измерений. Для того чтобы не ошибиться, есть простые правила:
COM — черный размер слева, универсальный разъем в центре, разъем для измерения больших токов — справа
- разъём СОМ – общий, он используется для подключения отрицательного измерительного провода чёрного цвета;
- для подключения красного положительного щупа может быть использовано одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при этом стоит учитывать, что, как правило, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А в зависимости от модели тестера).
Но также необходимо учитывать, что при проведении измерений напряжения или тока установленные наоборот измерительные щупы приведут к изменению полярности полученных данных, что отразится на дисплее появлением знака «-». Цифровые значения при этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка чаще всего выходит за пределы шкалы, а в отдельных случаях такая работа может привести к повреждению прибора.
Колесо выбора режимов работы тестера
Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.
Функции измерения цифрового мультиметра
Чаще всего у стандартного тестера существуют следующие функции измерения:
V= Измерение напряжения постоянного тока
V~ Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)
A= Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)
Ω Измерение сопротивления
-hFE Проверка транзисторов
o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)
OFF Выключение прибора
Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:
AC – Alternating Current – переменный ток
DC – Direct Current – постоянный ток
И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.
Многие из этих режимов, имеют несколько пределов измерения – диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.
Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.
Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.
Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.
Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:
– μ микро n/1 000 000
– m мили n/1 000
– k кило n*1 000
– M мега n*1 000 000
, где n-основная единица измерения.
Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.
Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!
Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.
Методики измерений
Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.
Органы управления
Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:
- Провода подсоединяют так, как указано на рисунке выше.
- Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
- Прибор устанавливают поблизости от розетки
- Щупы вставляют в нее, держась руками за изолированные части щупов.
Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»
Как проверить мультиметром сопротивление
Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.
Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники
Статья по теме:
Как измерить силу тока мультиметром
Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.
Для определения силы тока прибор устанавливают в электрическую цепь последовательно
Как проверить мультиметром полевой транзистор
Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).
Полевой n-канальный транзистор
Проверку выполняют по следующему алгоритму:
- Регулятор мультиметра переводится в режим работы с диодами.
- «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
- Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
- Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
- Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
- Результат измерений на исправном транзисторе не изменяется, если сменить полярность.
Проверка конденсаторов мультиметром
Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.
Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.
Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.
В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов
Диагностика простых повреждений
Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.
Синей линией выделено включение прибора в режим проверки со звуковым сопровождением
Как проводить измерения электрических параметров
До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.
Измеряем напряжение
Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.
Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

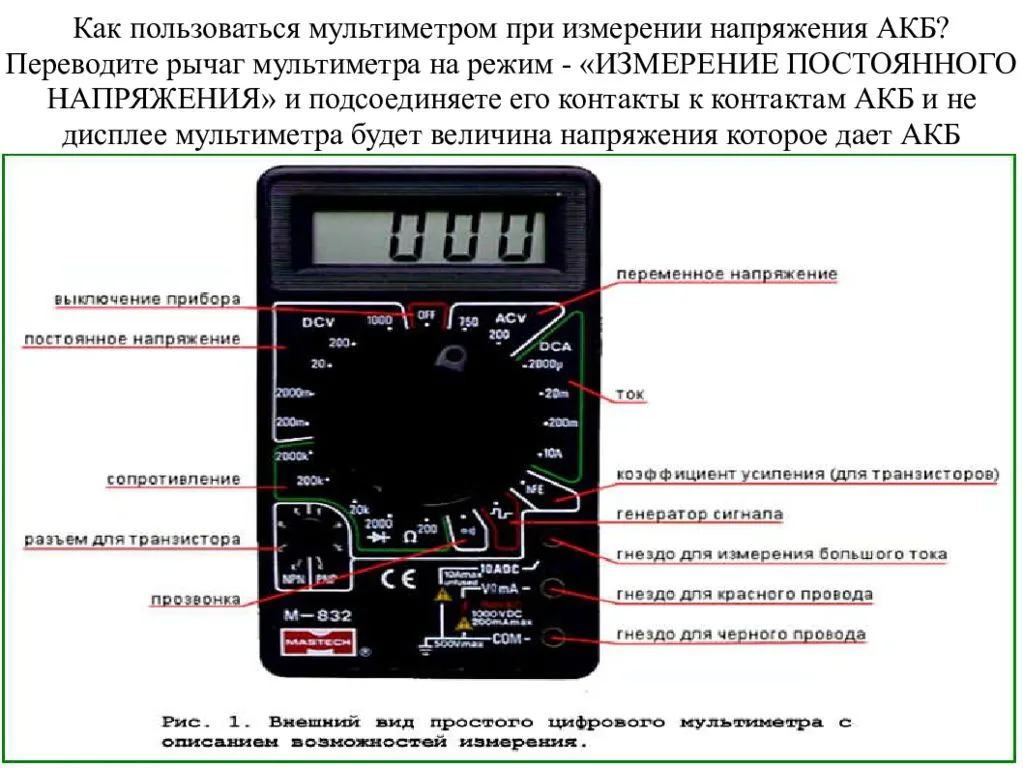

Схемы подключения мультиметра для измерения разных электрических величин
Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.
Определившись с пределами изменения, подключаем щупы:
- черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
- красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.
На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.
Чтобы измерить напряжение, надо перевести переключатель в нужное положение
Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.
Как пользоваться мультиметром для измерения тока
Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.
Для измерения постоянного тока мультиметром порядок действий стандартный:
- Выставляем переключатель в соответствующее положение.
- Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
- Устанавливаем измерительные щупы:
- черный в гнездо «COM»;
- красный
- в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;
в третье гнездо, если ток будет больше 200 мА.
- Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
- Снимаем показания с дисплея.
Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.
Режим измерения сопротивления
Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.
Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.
Как измерить мультиметром сопротивление
Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.
Правила по работе с цифровым мультиметром
Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.
Как правильно использовать мультиметр видео инструкция
Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.
Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока
Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего
Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.
Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.
Видео обзор мультиметра DT-830D. Инструкция по применению для чайников
Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».
Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.
Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.
Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.
Выбор мультиметра. Советы начинающим видео
Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.
