Как рассчитать угол наклона крыши - учимся самостоятельному проектированию!

Как определить, насколько нужно поднять конёк

Определившись с наклоном скатных плоскостей, можно узнать, какой должна быть высота крыши. Справиться с такой задачей сможет любой, кто хоть чуть-чуть помнит школьный курс геометрии. Вспоминаем, что в прямоугольном треугольнике всегда длина одного катета будет равняться длине другого, умноженного на тангенс угла, образованного с основанием. Отсюда, если высоту мы принимаем за один из катетов, то рассчитать её сможем так:

подбираем оптимальный угол наклона (допустим, 35 градусов);
вычисляем тангенс (получим приблизительно 0,7);
берём половину ширины здания (к примеру, 9 м /2 = 4,5 м);
в итоге нужный катет равен 4,5 м * 0,7 = 3,15 м.

Крыши с небольшим наклоном

за лучший выбор в польской климатической зоне. Дождь в нашем климате заставляет сооружать крыши таким образом, чтобы они быстро отводили воду.

Это условие выполняется для крыш с углом наклона от 30 до 45°. Так же и со снегом зимой — при таком уклоне крыши на ней не остается толстого слоя белого порошка.

С таким уклоном крыши можно использовать множество материалов. Уложенный в два слоя рубероид хорошо подойдет для падения с 3 до 17 градусов, а в один слой — от 9 до 22 градусов. Плоский медный лист может использоваться при уклоне крыши более 6 градусов, а стальной более 12 градусов, аналогично оцинкованный или покрытый лист.
Гофрированный лист, как и металлическая черепица, могут быть использованы под углом более 12 градусов. Черепица хорошо подойдет для больших уклонов. Двухслойная однотонная черепица применяется при уклонах от 35 до 45 градусов, а плитка внахлест и шифер — от 31 до 45 градусов.
Гофрированные битумные листы можно использовать под углом наклона от 22 до 39 градусов, битумную черепицу используют более широко от 11 до 45 градусов. Двухслойная черепица (от 39 до 51 градуса) рекомендуется для более наклонных крыш.

Стоит ознакомиться с рекомендациями производителя, потому что они часто позволяют использовать материалы в более широком диапазоне, чем указано здесь (в зависимости, среди прочего, от степени герметичности основания).

Дома с двускатной крышей можно покрывать керамической, цементной и металлической черепицей, а крыши с четырехскатной конструкцией дешевле, когда на них кладут цементную или керамическую черепицу. Как правило, чем сложнее форма крыши, тем меньшего размера следует выбирать черепицу.

Как сделать односкатную крышу своими руками, проекты, видео

29 Август — Строительство домов

как сделать односкатную крышу своими руками?

Устройство односкатной крыши

стропильная система
обрешетка
гидро- и пароизоляция
теплоизоляция
кровельный материал.

Простое устройство односкатной крыши позволяет сделать ее своими руками. Также в другой статье мы рассматривали устройство крыши частного дома .

Шаг 1 – устройство стропильной системы

Чтобы построить крышу односкатную своими руками, нужно сделать стропильную систему. Основные этапы выполнения этих работ описаны ниже.

1. Начинаем с монтажа деревянных опор для стропил

Угол наклона односкатной крыши

Особенности укладки стропил для двухскатных и четырехскатных крыш читайте в статьях:

2. Выбор угла наклона односкатной крыши

Наклон односкатной крыши рассчитывается в зависимости от выбранного материала, предполагаемой нагрузки и других параметров. Уклон односкатной кровли для некоторых материалов, расчет односкатной кровли:

угол наклона для крыши гаража

3. Подготовка к укладке стропил

4. Укладка стропил односкатной кровли

Шаг 2 – устройство дополнительного крепежа и обрешетки

При большом пролете между стенами (4.5 метра и более) нужно дополнительно усилить стропила. Для этого используются треугольные подпорки по периметру крыши. Также можно сделать отдельные опоры в центре чердачного помещения.

Шаг 3 – гидробарьер и теплоизоляция

Вот мы и разобрались, как сделать односкатную крышу своими руками. Теперь приступим к устройству гидробарьера и укладке теплоизоляционного материала.

Данный этап не будем рассматривать в подробностях, ведь мы раньше уже описывали устройство теплоизоляции крыши .

Для работ по утеплению подойдет пенополиуретан. Технология теплоизоляции крыши пенополиуретаном описана в другой статье .

Шаг 4 – укладка кровельного материала

В качестве кровельного материала можно использовать шифер или металлочерепицу.

Монтаж шифера

укладка шифера на односкатную крышу

еще фото на тем укладки шифера

Шаг 5 – защита от ветра и установка отливов

Мы добрались до заключительного этапа монтажа крыши односкатной своими руками.

1. Прибиваем ветровую доску для защиты крыши от ветра. Она прибивается на лаги, выступающие сверху и снизу.

2. Установка отливов. Выберите места для слива воды и прибейте отливы гвоздями. Эта работа проста и не требует подробного руководства.

Крыша гаража односкатная, особенности монтажа

Давайте также разберемся, как построить крышу односкатную для гаража. Крыша гаража односкатная состоит из стропильной системы и кровельного материала. Стропила укладываются по рассмотренной выше технологии.

Расчет вальмовой крыши

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу. Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Будем рады вашим отзывам!

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли указанный вами угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%. В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем придерживаться указанных здесь значений, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах. Чтобы убедиться в правильности выбора обрешетки, настоятельно рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, то данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишней подрезки, используйте указанное здесь значение оптимального расстояния между досками обрешетки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

Теги: #Расчет вальмовой кровли

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материала	Рекомендуемый угол наклона минимальный/максимальный	Какой наклон ската делают чаще всего
Кровля из толя с посыпкой	3°/30°	4°-10°
Двухслойная толевая	4°/50°	6°-12°
Цинковая с двойными стоячими фальцами	3°/90°	5°-30°
Шпунтованная черепица с 4-мя желобками	18°/50°	22°-45°
Голландская черепица	40°/60°	45°
Обычная керамическая черепица	20°/33°	22°
Профнастил и металлочерепица	18°/35°	25°
Асбоцементный шифер	5°/90°	30°
Искусственный шифер	20°/90°	25°-45°
Солома или камыш	45°/80°	60°-70°

Kалькулятор Yклонов По калькулятору онлайн:

К счастью, вы можете найти наклон или градиент между двумя точками в декартовой системе координат с помощью нашей точки расчет уклона. Да, это калькулятор уклонов помогает вычислить уклон (из точек) для данного ввода. Проще говоря, эта точка онлайн калькулятор уклонов r работает как «искатель склона». Хорошо, заполните поля вышеупомянутой находки калькулятор наклона, чтобы найти наклон линии.

Наш Pасчет Yклона работает:

Калькулятор формулы наклона очень удобен в использовании; он использует простую формулу для наклона в поиске наклона линии.

Вы должны придерживаться указанных шагов для наклона между двумя точками:

В приведенном выше калькуляторе вы можете видеть поля для X1, Y1, X2 и Y2 соответственно!
Прежде всего, вы должны ввести значения четырех координат
Сразу после этого вы должны нажать кнопку расчета
После этого вы получите пять выходных значений, включая наклон, угол наклона, расстояние, изменение X и изменение Y

К счастью, вы узнали, как найти уклон, используя простой уклон линейной формулы.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

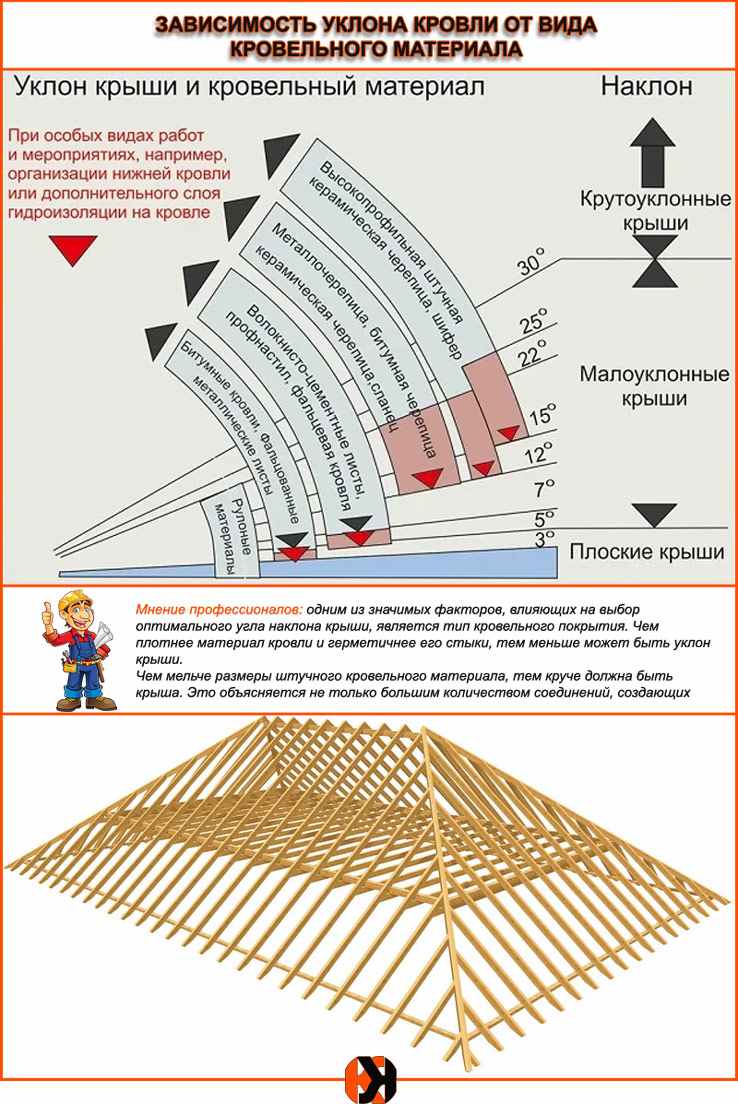

Зависимость уклона от выбора кровельного покрытия

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

Узнать длину ската;
Разделить на выбранный параметр шага;
К результату прибавить 1;
Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
Следующая величина – это половина от ширины дома, в данном случае – 3м.
Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил. Кроме того, следует определить какой ширины выбирать стропила для монтажа. Кроме того, следует определить какой ширины выбирать стропила для монтажа

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

Нагрузку крыши;
Тип древесины, выбранной для конструкции;
Длину стропила;
Расстояние шага расположения стропил.

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

Нагрузка от снежной массы

Если наклон крыши будет составлять 30, то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 45, то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 10. Максимальное значение — это 60.

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

Нагрузка от снега

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

ВАЖНО! Необходимо предусмотреть ту критическую нагрузку, состоящую из постоянных и динамических воздействий, которую сможет выдержать крыши. Представим себе ситуацию, когда на улице снежная буря, т.е

на крышу воздействует одновременно и сильный ветер, и снежная масса

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса

К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела. Если не учесть данный факт, то кровля может не выдержать.

Комбинированная нагрузка

Плюсы и минусы односкатной крыши

Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.

К преимуществам односкатной кровли стоит отнести:

Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.

Из недостатков стоит отметить:

Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
Низкий уровень термоизоляции.

Почему это важно?

Проектирование и строительство любой кровли – всегда очень важное и ответственное дело. Особенно, если речь идет о кровле жилого дома или сложной по форме крыше

Но даже обычная односкатная, устанавливаемая на невзрачном сарайчике или гараже, точно так же нуждается в проведении предварительных расчетов.

Проект крыши

Если заранее не определить угол наклона кровли, не выяснить, какую оптимальную высоту должен иметь конек, то велик риск построить такую кровлю, которая рухнет после первого же снегопада, или все отделочное покрытие с нее будет сорвано даже умеренным по силе ветром.

Расчет угла наклона крыши

Также угол наклона кровли будет значительно влиять на высоту конька, на площадь и габариты скатов. В зависимости от этого можно будет более точно рассчитать количество требуемых для создания стропильной системы и отделки материалов.

Конек – важная часть стропильной системы

Типы крыш в зависимости от угла наклона

Все крыши жилых и нежилых помещений делятся на две общие категории: плоские и скатные. В странах с умеренным и континентальным климатом плоские кровли делают только для многоэтажек, а частные дома покрывают крышей с тем или иным углом уклона. И в зависимости от величины наклона, все скатные кровли делятся на три группы:

С пологим скатом — угол составляет от 10 до 30°;
Со скатом средней величины — градусы крыши находятся в пределах 30-45°;
С высоким скатом — угол между коньком и скатом находится в диапазоне 45-60°.

Если скат крыши расположен под углом менее 10°, она также будет считаться плоской. Величину наклона кровельного перекрытия определяют и рассчитывают заранее, при разработке проекта стропильной системы. Помимо угла уклона, на этом этапе также определяется тип крыши в зависимости от количества скатов. Исходя из этой характеристики, кровля может быть:

Односкатная — самая простая в реализации крыша, представляющая собой одну плоскость, лежащую на стенах разной высоты;
Двускатная — кровля с двумя равными или разными по величине и углу наклона скатами;
Шатровая — красивое и экономичное перекрытие, состоящее из нескольких треугольных плоскостей, замыкающихся вершинами в одной точке;
Вальмовая — крыша с 4 скатами трапециевидной и треугольной формы;
Многощипцовая — кровля с неограниченным количеством скатов, которые располагаются под разными углами и составляют красивую сложную архитектурную форму.

Углы наклона разных скатов одной крыши могут существенно отличаться. Главное, учитывать при составлении проекта стропильной системы особенности эксплуатации кровельных материалов и следить, чтобы фактическая величина ни одного уклона не получилась меньше установленного ГОСТ минимума.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

Минеральная вата подразумевает расстояние в 58 см;
Пенополистирол требует шага в 60 см;
Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

Длина стропильной ноги менее 3 м – сечение 50*150 мм;
Менее 4 м – 50*200 мм;
Менее 5 м – 75*175 мм;
Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Как рассчитать угол наклона крыши: используем калькулятор
