Устройство вальмовых крыш

Особенности кровли:

  • Вальмовая крыша – это, по сути, четырехскатный тип кровли.
  • Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
  • Скаты сбоку – это трапеция.
  • Монтировать подобную конструкцию сложно, но результат того стоит.
  • На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
  • Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
  • Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.

Основные конструктивные элементы:

  • Опорные доски;
  • Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
  • Обрешетка;
  • Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
  • Подкосы – устанавливаются под опору.
  • Затяжки;
  • Рядовые стропила – для прочности в установке используются ригели и стяжки.
  • Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
  • Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
  • Накосные стропила;
  • Конек – что его монтировать понадобится рейка и отвес.
  • Само кровельное покрытие.

Основные элементы и узлы вальмовой крыши

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

  1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
  2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
  3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
  4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
  5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

  1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
  2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
  3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
  4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
  5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
  6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
  7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Монтаж стропил

После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.

Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.

Итак, устройство системы опор состоит из нескольких этапов:

Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен

Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
После установки каркаса производят заливку цементным раствором.
Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
На выступающую часть шпилек надевают брусья с высверленными отверстиями

Закрепляют конструкцию с помощью гаек.
Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.

Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.

Процедура расчета

Конструктивно вальмовая крыша состоит из двух основных частей: стропильной системы и кровельного покрытия.

Поэтому, рассмотрим, каким образом осуществляется их расчет.

Как произвести расчеты стропильной системы

В первую очередь нужно рассчитать угол наклона стропильной конструкции.

При выборе угла наклона необходимо учитывать, что он во многом зависит от климатических условий на местности, а также выбранного кровельного материала:

  • при сильных ветрах угол наклона должен быть минимальным, что снимет нагрузку с несущих стен;
  • если на местности наблюдаются сильные снегопады, то угол наклона кровли увеличивают, чтобы снег быстрее с нее сходил;
  • в жарких регионах угол наклона делают 2-5 градусов. Это позволит избежать перегрева;
  • при выборе в качестве материала шифер и другие наборные штучные материалы минимальный угол выбирается 22 градуса;
  • при использовании рулонных материалов: 2-5 градуса при трех слоях и 2-15 градусов – при двух;
  • для укладки профнастила необходим минимальный уровень в 12 градусов;
  • для металлочерепицы уклон должен быть минимум 14 градусов, а для мягкой – 11 градусов. При условии, что используется сплошная обрешетка;
  • для ондулина достаточно уклона в 6 градусов;
  • мембранные кровли укладываются на скаты при любом уклоне.

Для расчета угла необходимо воспользоваться теоремой Пифагора и калькулятором.
Ведь боковые грани вальм, промежуточные центральные стропила и стена дома одновременно являются сторонами равнобедренного треугольника.

Для удобства можно сделать мерную рейку шириной 5 см и производить замеры непосредственно на ней.

Теперь можно переходить к разметке центральных стропил.

Для этого ранее приготовленную планку укладывают на верхнюю обвязку с торцевой стороны дома.

За счет этого осуществляется разметка горизонтальной проекции промежуточных стропил, кровельного свеса и выступа стены (по форме проекция представляет собой прямоугольник).

Половина площади кровли, доходящая до проекции конькового бруса, сформирует с промежуточными центральными стропилами также прямоугольник.

Площади полученных фигур будут одинаковыми.

Для расчета угла наклона стропильной системы используются коэффициенты.

При угле наклона крыши 3:12, например, коэффициент углового стропила составляет 1,016, а промежуточного – 1,031.

Для определения длины стропил легче всего использовать теорему Пифагора.

Если крыша еще не возведена, длину проекций промежуточных центральных стропил узнать легче всего.

Отталкиваясь от этого значения, можно определить длину стыкующихся с ней коротких стропил.

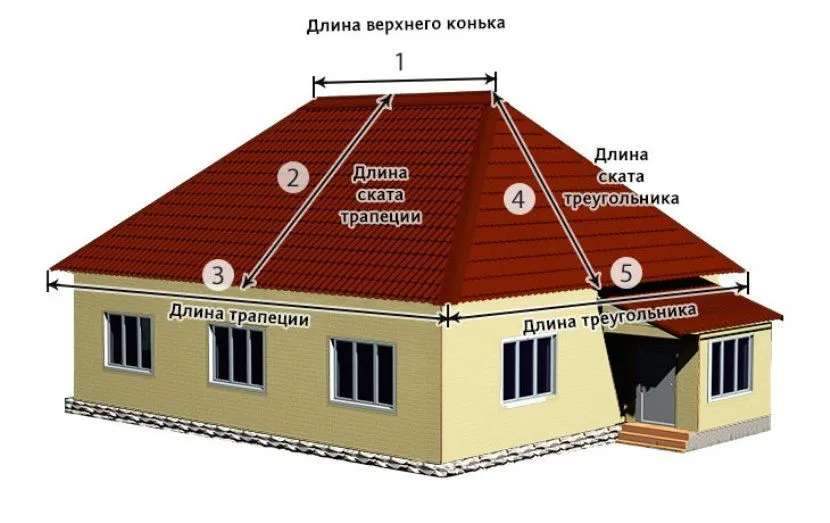

Процедура расчета площади кровли

В зависимости от угла наклона стропильной конструкции, количество используемого кровельного материала будет отличаться.

Поэтому стоит заранее просчитать его затраты.

Легче всего расчеты производить, когда стропильная конструкция уже поставлена.

Но, если на крыше присутствуют слуховые окна и другие элементы, то стоит брать кровельный материал с запасом.

Преимущества и недостатки вальмовой крыши под металлочерепицу

Использование металлической кровли всегда было очень разумным вариантом, оцинкованный металл практически не гниет и не боится механической нагрузки. Покрытие металлочерепицей вальмовой крыши дает возможность использовать преимущества металла и покатого треугольного каркаса.

У четырехскатной конструкции есть ярко выраженные преимущества:

  • Высокая устойчивость каркаса к сильным штормовым шквалам и снегопадам. Если выбрана сложная система наклонных скатов, то здание можно не ориентировать на местности относительно розы ветров;
  • Четырехскатная крыша из металлочерепицы, фото, выглядит намного изящнее и привлекательнее, чем стандартные двухскатные и тем более односкатные схемы.

Все они считаются классикой современной архитектуры и часто копируются в индивидуальном домостроении.

Недостатки четырехскатной конструкции

Красота дома потребует определенных расходов и достаточно серьезных физических усилий. Поэтому, перед тем как выбрать вальмовую схему, будет правильным узнать о наиболее важных недостатках тандема металлочерепицы и четырехскатного каркаса:

  • Сложность сборки и подгонки отдельных деталей кровли из металлочерепицы четырехскатной крыши. Для того чтобы собрать и установить покрытие, потребуется хороший глазомер и глубокое знание геометрии стропильного каркаса;
  • Существенные затраты при раскрое металлочерепицы на вальмовую крышу. Из-за того, что листы кровельного покрытия прямоугольной формы, их приходится подрезать по углу наклона треугольной вальмовой кровли.

Смонтировать металлочерепицу на кровлю вальмовой крыши без остатка можно лишь в том случае, если угол наклона ската превышает 55-60 о . Конструкция получается очень высокой, с ломаными скатами. Но даже в этом случае приходится подрезать кромки, чтобы обеспечить зазор между кромками смежных листов покрытия.

С этим читают

  • Конструкция стропильной системы вальмовой крыши
  • Красивые крыши домов с мансардой и балконом: фото, интересные идеи (103 фото)
  • Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли
  • Висячие стропила: обзор конструкций + схема установки висячих стропильных систем
  • Стропильная система ломаной крыши: нюансы расчетов и проектирования + примеры строительства
  • Дом-шалаш: обзор готовых дизайнерских проектов и 80 комфортных и современных реализаций
  • Расчет шага и расстояния между стропилами
  • Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала
  • Как быстро и правильно построить крышу дома своими руками
  • Крыша конструкции судейкина

Выбор материала

Конструкцию крыши делают из лиственницы или сосны. Для жилых домов предпочтительно приобретать древесину первого сорта, для хозяйственных построек – второго или третьего. Нежелательно для каркаса использование бруса с сучками и трещинами. Все заготовки следует обработать антисептиками. Размеры сечений досок:

  •  Мауэрлат, конек, стойки, шпренгель – 100х100, 100х150, 150х150;
  •  Затяжки, кобылки – 50х100, 50х150;
  •  Обрешетка и ветровая балка – 20х100, 25х150.

Количество материала рассчитывается по формулам. Получив результаты вычислений, стоит приобретать доску с небольшим запасом. Для сплошной обрешетки используют фанеру или ОСП толщиной 12–15 мм. На нее крепят большинство видов кровельного материала: ондулин, металлочерепицу, профнастил.

Монтаж обрешетки

При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:

расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

Пример расчета для металлочерепицы:

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый укло: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

  • керамическую черепицу;
  • цементно-песчаную черепицу;
  • битумную черепицу;
  • металлочерепицу;
  • шифер;
  • профнастил, алюминиевый фальц и другие металлические кровли;
  • битумный шифер;
  • сланцевое покрытие;
  • крыша, созданная на основе природных материалов.

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

  • скаты (наклонные плоскости),
  • обрешетка,
  • стропила,
  • брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Проектирование конструкции

Как выбрать угол ската:

  • Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
  • Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
  • Нижние границы скатов будет зависеть и от типа кровли.
  • Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

  • К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
  • Высоту конька следует находить по формуле:H= d*tqα
     Где d – это ширина здания, tqα – угол ската.
  • Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

  • Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
  • Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
  • Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
  • Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
  • Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

  • Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
  • Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
  • Длина промежуточных стропил рассчитывается точно так же.
  • Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
  • Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
  • Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
  • Общую длину ноги стопил можно найти, суммировав L и ▲L.
  • Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

  • Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
  • Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

  • Нужно знать следующие параметры:

    • Угол ската;
    • Вид покрытия крыши;
    • Снеговую нагрузку;
    • Уровень ветра.
    • Высоту строения в коньке;
    • Степень открытости земельного надела;
    • Шаг стропил.
  • Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

L1=2/3 * L

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

  • Стропильные ноги из бруса;
  • Мауэрлат из бруса различных параметров от 100*100 до 150*150;
  • Коньковые брусы, прогоны, лежаки различных параметров;
  • Ригели из досок 50*100 либо 50*150;
  • Кобылки и подкосы из доски 50*100;
  • Стойки из бруса 100*100 либо 150*150;
  • Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
  • Деревянная обрешетка.
  • Слой пароизоляции.
  • Теплоизоляционное покрытие.
  • Слой гидроизоляции.
  • Дощечки деревянные для обрешетки.
  • Сама кровля.

Принципы изготовления и монтажа накосных стропил

Установка диагональных стропил – ключевой этап строительства вальмовой крыши

Важно обеспечить правильную геометрию конструкции, чтобы стропильная система равномерно распределяла эксплуатационные нагрузки кровли

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные, в свою очередь, опираются стропильные полуноги (укороченные) – нарожники. К накосным стропилам предъявляются повышенные требования по прочности, так как они несут повышенную нагрузку, выступая в качестве опорных элементов системы.

Суммарная нагрузка на диагональные стропила вдвое больше, чем на обычные стропильные ноги. Нижняя часть накосных стропил упирается в мауэрлат или в уложенную на угол стены балку, либо опирается на них, в зависимости от принципа конструкции – распорной или безраспорной.

план раскладки стропил для четырехскатной крыши

Накосные стропила могут изготавливаться из прочного клееного бруса необходимой длины. Но, чаще всего, применяются сдвоенные доски, срощенные с соблюдением определенных требований.

Сращивание диагональной стропильной ноги позволяет:

  • повысить сопротивляемость элемента нагрузкам за счет удвоенного сечения;
  • изготовить неразрезную балку необходимой длины;
  • унифицировать размеры деталей вальмовой крыши.

срощенные диагональные стропила

Под диагональное стропило устанавливаются одна или две опоры. Доски по длине сращиваются таким образом, чтобы стыки располагались на расстоянии 0,15L от центра опоры. Соответственно, длина досок для изготовления накосных стропилин подбирается в зависимости от длины пролета и количества требуемых опор.

В частности, если для вальмовой крыши требуется диагональное стропило длиной 10 метров, рекомендуется использовать доски длиной 7 и 3 метра, чтобы расположить стойку на расстоянии 1/4 длины пролета от верхнего конца стропилины.

В этом случае конструкция будет способна выдержать расчетные нагрузки – под средней частью стропилины опоры ставить не рекомендуется.

В роли опоры под диагональное стропило выступает подкос или стойка, выполненная из бруса или спаренных досок. Угол установки принципиального значения не имеет, если подкос упирается в прочное железобетонное перекрытие (с укладкой гидроизоляционного слоя). Если стойка упирается в лежень, угол установки обычно составляет 35 – 45° к горизонтальной плоскости.

крепление нарожников к стропилу

Дополнительные опоры устанавливаются по следующему принципу. Длина пролета до 7,5 метров требует использования одного подкоса. Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма. При увеличении длины пролета устанавливается дополнительная опора.

При недостаточно прочном перекрытии необходимо уложить дополнительную промежуточную балку для упора стоек.

Шпренгель – балка, пересекающая угол, образованный двумя стенами, примыкающими друг к другу. Шпренгельная ферма представляет собой конструкцию, в которой накосные стропилины подпираются опорами, которые лежат на шпренгелях. Вся система при этом усиливается двумя подкосами. Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.


При расчете применяются данные длины скатов, стен и верхнего конька

Источник st-par.ru

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

  • Жесткостью конструкции
  • Обтекаемостью покрытия
  • Отсутствием фронтонов

Существуют и определенные недостатки:

  • Многочисленные отходы материалов
  • Сложность проведения расчетов
  • Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

  • промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
  • при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
  • центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
  • угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

  • определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
  • обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
  • следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
  • все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

  • особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
  • тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
  • материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
