Как сделать мангал своими руками из металла: делаем удобный переносной мангал

Плюсы и минусы

Преимущества:

• Переносной мангал можно установить в любом месте;
• Его вес подходит для транспортировки;
• Складная конструкция компактна, легко поместится в сумке или рюкзаке, на багажнике велосипеда или в машине;
• В собранном виде не отличим от стационарного мангала, а значит, по функциональности ничем не отличается от собрата;
• Обладает широким набором дополнительных возможностей, не уступая стационарной конструкции;
• Он дешевле и доступнее для покупки.

Недостатки:

• Процесс сборки/разборки с каждым разом увеличивает степень износа деталей, что приводит к их разрушениям;
• Облегченный вес достигается за счет тонкого материала;
• Разборные мангалы менее надежны и уступают в устойчивости;
• Некоторые виды разборных мангалов сложны в сборке;
• Они хуже, чем стационарные, держат тепло из-за обилия отверстий;
• Имеют короткие ножки, приходится нагибаться;
• Бывают случаи заклинивания раскладываемых элементов.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

• раскладные;
• сборные.

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан

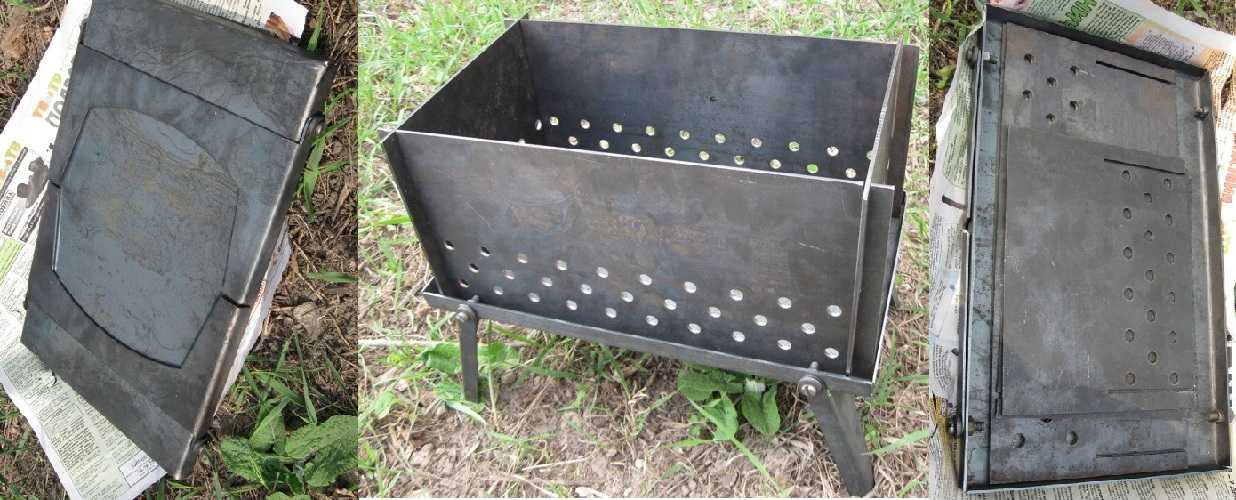

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

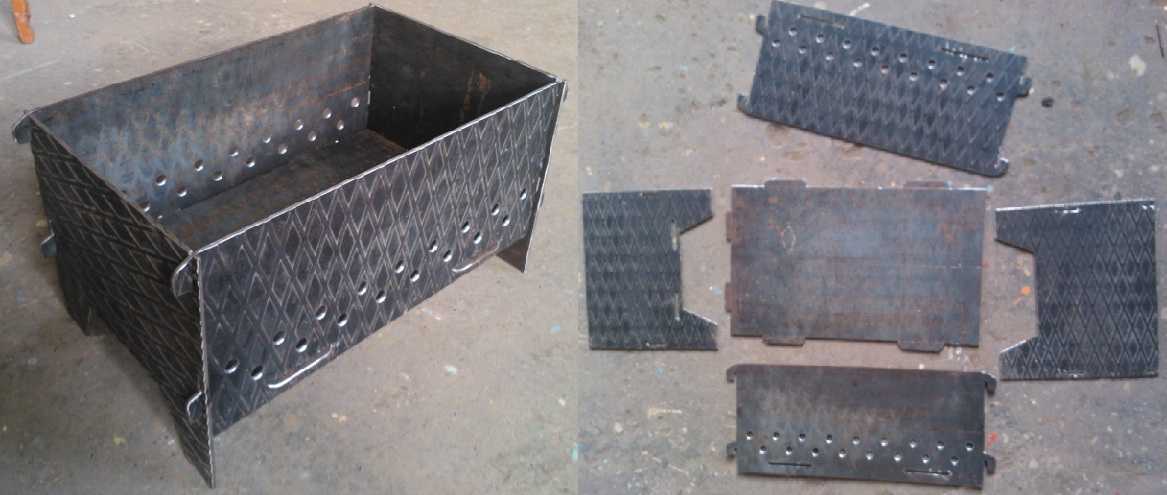

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стал

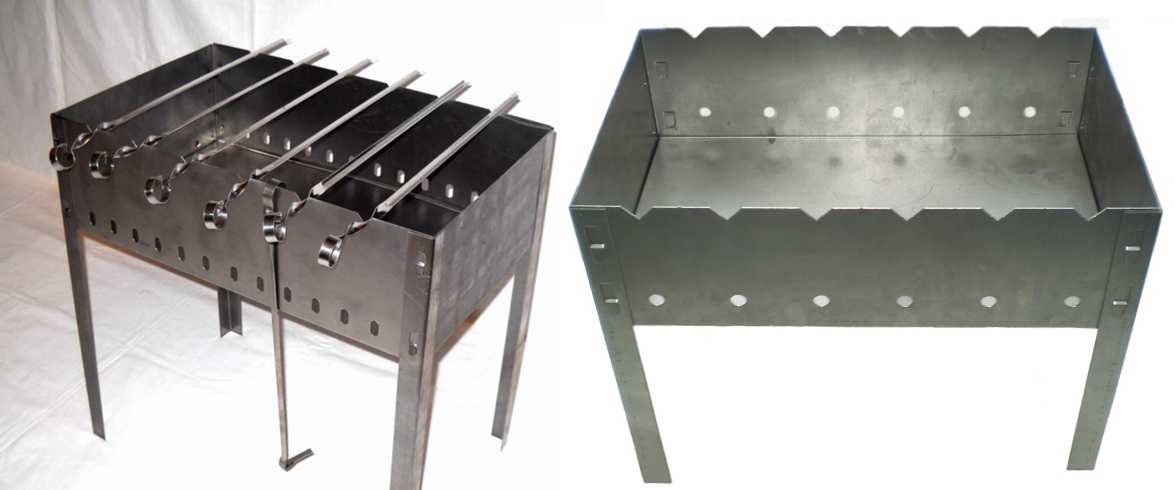

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

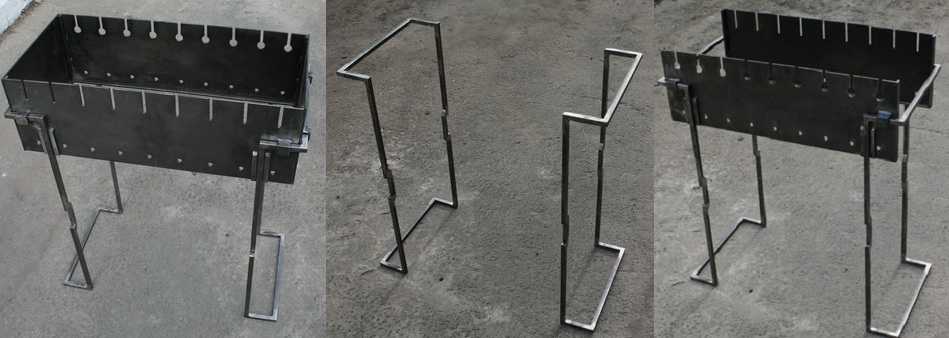

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Барбекю из листа металла. Схема и размеры

Для сооружения печи из листовой стали понадобятся инструменты, указанные выше. Вместо бочки или баллона, берут лист металла.

Фото 5. Примерная схема – из листа металла предстоит вырезать такие детали.

• Переносят ранее сделанный чертёж с листа бумаги на металл. При помощи болгарки вырезают детали боковых пластин, крышки и днища.
• Края деталей привариваются сварочным аппаратом. Дрелью делается перфорация на боковых стенках. Расстояние между отверстиями делают не более 50 мм.
• При помощи петель прикрепляется крышка.
• Ножки монтируют из металлических уголков. При желании к ним приваривают столешницу.
• Прикрепляют решётку для жарки и делают надрезы для шампуров.

Аналогично делают разборные модели, только вместо сварки используют болты.

Фото 6. Распиливать лист стали с помощью болгарки следует предельно аккуратно. Для того, чтобы линия распила была ровной, можно использовать другую металлическую полосу.

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения

Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
2. Укладка слоя гидроизоляции.
3. Укладка красного замоченного кирпича на раствор из песка и глины.
4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Особенности конструкции

Переносные мангалы состоят из отдельных элементов, которые легко соединяются между собой болтами или пазами. Для изготовления небольшой сборной жаровни, рассчитанной для небольшой компании, достаточно сделать изделие, габаритами 60х30 см, и высотой – 15–20 см. Таких размеров хватит, чтобы разместить на изделии до 8 шампуров.

При изготовлении переносного мангала важно учесть следующие правила:

• ширина изделия должна быть такой, чтобы на нем удобно располагались шампура;
• глубина изделия должна быть минимум 20-25 см;
• металл для изготовления стенок выбирается толстый и прочный;
• по всей длине мангала делаются прорези под шампура, так приготовление шашлыков будет более комфортным.

Прежде чем приступить к изготовлению жаровни, необходимо определиться с его:

• материалами изготовления;
• габаритами и типом конструкции;
• дизайном.

Проще всего сделать мангал из листовой нержавеющей стали. Этот вариант радует доступной стоимостью, простотой сборки и возможность сделать оригинальную и эксклюзивную вещь своими руками.

Общие параметры

Какой-либо специальной инструкции для изготовления мангала своими руками нет. Нужно учесть лишь несколько факторов:

Высота. Оптимальной высотой стенки мангала считают 10 -14 см. Мясо расположенное сильно высоко будет сухим, а на низком мангале оно подгорит.

Ширина. Выбирать ширину нужно исходя из длины шампура. Замеряем шампур, вычитаем 15см, получаем ширину мангала. Сейчас часто используют решётки-гриль, замерив её легко определить ширину.

Длина. Этот критерий обусловлен расстоянием между шампурами с нанизанным мясом. На одну шпажку шашлыка нужно 6 — 7 см, умножаем на количество планируемых шампуров, получаем длину.

Многие производители и самодельщики делают отверстия для тяги в боковых стенках. Нужны ли они – вопрос спорный. Профессиональные шашлычники говорят, что нет.

В мангале без боковых отверстий, если угли начали затухать, раздуть жар можно с помощью опахала. Также можно сделать двойное дно. Первое дно, на котором лежат угли, с перфорацией, второе – зольник. С торцов лучше установить открывающиеся шторки для регулировки тяги.

Делаем своими руками (без сварки!)

Покупные варианты мангалов часто служат довольно непродолжительное время, быстро «сгорают», портятся.

Выход есть. Намного надёжнее пользоваться самостоятельно сделанным изделием из толстого и прочного металла. Чтобы изготовить маленький разборный мангал, потребуются:

Листы металла (толщина — 3 мм, остальные размеры произвольно-пропорциональные)

Болгарка

Шуруповерт

Круги по металлу, в том числе шлифовальный

Размеры:

• ширина ножки внизу — 5 см, вверху — 3 см (запиливается вкось, сверху закругляется, потому что острый угол будет опасным);
• прорезь по ножке — 15 см;
• общая длина мангала вместе с ножками — 30 см;

• рабочая площадь (куда осуществляется закладка угля) составит 41 см в ширину, 17 см в высоту;
• расстояние от паза до реза (там, где будет вставка стенки боковой) — 1,5 см;
• снизу отпиливается кусочек шириной 2 см для дна.

Выпиливаем размеченный шаблон, установив его на удобную поверхность и воспользовавшись болгаркой.

Отшлифуем края, но прорези пока что делать не нужно, потому что использоваться изделие будет под решётку. Если понадобятся, то добавить их не составит труда в любой момент. Другой вариант — просто сделать насечки для шампуров.

Далее сделаем вторую такую же часть (разметив по первому шаблону), а затем боковые стенки. Основные длинные части отличаются от двух оставшихся расположением прорезей: они будут находиться сверху, чтобы мангал можно было поднимать.

Когда все части будут готовы, приступаем к сборке. Вставим боковые стенки в прорези на основных, закрываем крышкой сверху.

Наверху сбоку приделывается ручка.

Отверстия проделываются по личному выбору. При желании можно приподнять дно дровами или чем-нибудь другим. В любом случае дополнительный выход для пара не помешает.

Надрезы для шампуров выполняются, как обычно, не сильно глубоко, ровно друг напротив друга на противоположных боковых стенках. Лучше сделать их заранее на всякий случай, даже если планируется использовать не их, а решётку.

Края рекомендуется отшлифовать и закруглить для безопасности и красивого внешнего вида.

Ширина боковой стенки получится примерно 31,5 см, а высота равняется аналогичной стороне основной части.

Загнутая нижняя часть, на которую нужно было оставить 2 см, если снять дно, выглядит следующим образом:

Как видно, изготовить подобный мангал самостоятельно можно достаточно легко и быстро. Однако максимальная толщина листового металла для него — 3-4 мм. С материалом в 5 и более миллиметров работать будет намного сложнее, потому что гнётся он намного хуже даже в тисках, и, тем более, вручную.

Даже для сгибания низа основных частей придётся приваривать их к рельсе тем краем, который нужно деформировать. С помощью ударов молотком аккуратно формировать сам изгиб.

Диаметр нижних отверстий — 13 мм.

Готовый мангал выглядит следующим образом:

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

• термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
• эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
• термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
• эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Процесс сварки

Как самому сварить мангал из металла? Это работа относительно несложная. Но если мастер никогда прежде не пользовался сварочным аппаратом, он должен немного потренироваться на ненужной заготовке. Собирать обычный мангал лучше всего именно при помощи этого метода. Переносные разновидности предполагают использование болтового соединения при сборке. Сварка для обычного мангала – это лучшее решение для фиксации элементов конструкции. Швы будут выдерживать не только высокий нагрев, но и перепады температуры. Болтовые соединения из-за этого могут расшатываться.

Сварочный аппарат, применяемый в ходе работы, может быть бытового назначения. Им пользуются в соответствии с инструкцией производителя. Нужно учесть, что подобное оборудование требует постоянных остановок. В противном случае оно перегревается.

Сначала нужно приварить конструкцию по углам. Можно использовать металлические уголки, которые устанавливают на бортики. Это позволит сохранить правильное положение металлических деталей относительно друг друга. Делать швы на листовом металле будет в этом случае проще. Однако стоит отметить, что уголки дополнительно утяжеляют мангал.

Когда основная форма жаровни будет создана, можно приварить к ней ножки, а затем ручки для транспортировки. Если применяются в качестве опор металлические уголки, их приваривают к бортам. Металлические трубы нужно фиксировать непосредственно ко дну мангала. Швы здесь должны быть очень прочными и надежными, так как конструкция будет тяжелой.

Можно не приваривать ножки. Их фиксируют при помощи болтов и гаек. Так мангал можно будет разобрать и сложить для хранения. После сварки швы нужно зашлифовать. Конструкция проверяется на надежность.

Ножки и схема сборки

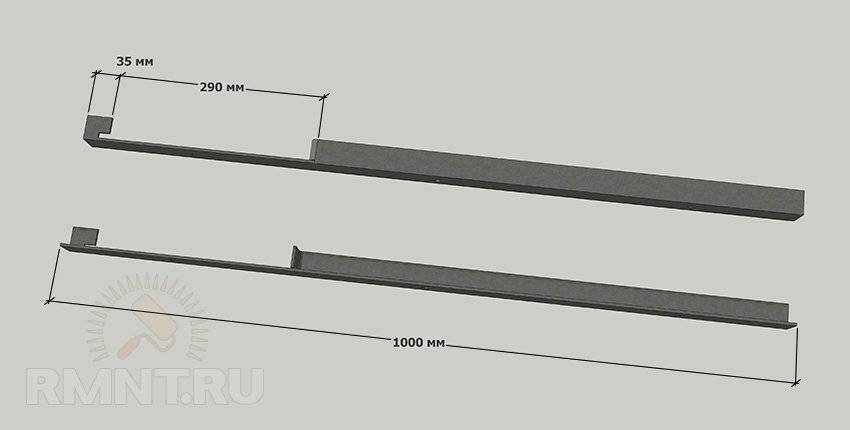

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.

Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.

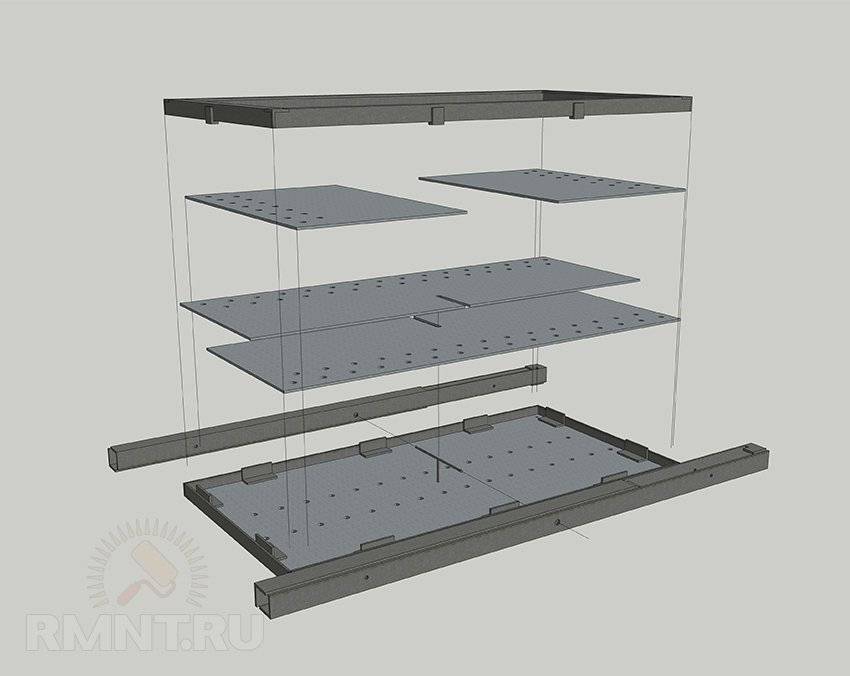

Собирается мангал так:

1. В нижнюю рамку вкладываем дно.
2. Устанавливаем стенки (короткие накрывают длинные).
3. Вставляем верхнюю рамку зацепами за стенки мангала.
4. Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.

После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.

В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.

Виды мангалов из металла

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

складными;

Переносной складной мангал

разборными.

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

Сделай сам

Что и говорить! Собственноручно приготовленное на природе мяско – что может быть вкуснее? Если еще и мангал собственного изготовления, то это не останется незамеченным.

Зачастую купленной в магазине жаровни не хватает даже на один шашлычный сезон. В продаже встречаются и удобные, надежные мангалы из нержавейки, но стоимость таких изделий очень велика.

Поэтому самодельный мангал будет оценен по достоинству. Идеи для создания мангала собственными руками можно посмотреть на фото в этой статье.

Если есть знания и опыт в работе с металлом, набор необходимых инструментов, то сделать переносной мангал не составит труда. Идеальный походный мангал должен обладать рядом качеств.

Он должен быть:

• надежным;
• легким;
• компактным в собранном виде;
• иметь простую конструкцию сборки.

В первую очередь нужно подготовить чертеж будущей конструкции. Можно использовать и уже готовые чертежи, однако далеко не факт, что полученный результат оправдает ожидания.

Поэтому лучше сделать чертеж самостоятельно, тем более это не так уж сложно. Тут нужно продумать каждую деталь и все предусмотреть.

Чтобы мангал можно было легко и быстро собирать и разбирать, он должен состоять из минимального количества деталей (см. фото).

С другой стороны, все детали должны быть небольшими, чтобы в разобранном виде его можно было легко транспортировать.

Фото:

Лучше сразу подумать, в чем будет удобно его перевозить. Можно приспособить под эту цель старый чемодан или дипломат, рюкзак, спортивную сумку или даже небольшой плоский ящик.

Исходя из выбранной формы переноски, нужно думать над габаритами мангала.

Так как кроме самого мангала переносить придется и шампура, решетку для гриля, угли, маринованное мясо, посуду и приспособления, то чем меньше жаровня будет занимать места в сложенном виде – тем лучше.

Оптимальный вариант – это когда его можно будет уложить в ящик размерами 60*30*5 см.

Если мангал будет только перевозиться в багажнике и не носиться в ручную, то длину упаковки можно увеличить до метра. Остальные величины менять нежелательно.

В собранном виде короб мангала должен быть размерами не меньше чем 60*30 и 15 м в высоту. Можно изготовить немного больше, а вот меньше не стоит. На таком мангале должно одновременно помещаться не менее шести шампуров.

Из какого металла лучше сделать мангал?

Из любого, который будет соответствовать заявленным требованиям:

• металл должен быть легким;
• прочным;
• устойчивым к образованию ржавчины и коррозии;
• иметь высокую температуру плавления;
• нетоксичным.

Наибольшим спросом пользуются мангалы из нержавейки, так как характеристики этого металла отвечают всем необходимым нормам. Сам разборный мангал можно делать из листов металла толщиной в 2-3 мм.

Если лист металла для его изготовления будет тоньше, то велика вероятность его деформации, а если сделать толще, то изделие получится слишком тяжелым.

Видео:

Так как больше всего от контакта с огнем страдает днище мангала, то его имеет смысл сделать из пятимиллиметровой нержавейки.

Кроме нержавейки, для изготовления мангала подойдут и листовое железо, и сплавы тугоплавких металлов. Главное, чтобы характеристики листа металла отвечали вышеперечисленным качествам.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Стационарный мангал

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

• уголок с полкой 40 мм;
• обрезки трубы для ножек;
• болгарку с набором насадок;
• электродрель;
• сварочный аппарат;
• линейку;
• чертилку;
• строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

1. на лист наносится развёртка чертежа;
2. с помощью болгарки вырезается заготовка;
3. боковые лепестки сгибаются под прямым углом к днищу;
4. провариваются стыки;
5. в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха;
6. поверху делаются прорези под шампуры;
7. швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

Каркасные мангалы

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Мангал с местом под казан

Мангал из газового баллона

По своей сути газовый баллон – это та же бочка, и мангал из него делают по тому же принципу. Его даже не нужно специально покупать – подойдет старый цилиндрический баллон из-под пропана объемом 50 литров. А из баллона на 27 литров получится отличный мобильный мангал, который можно возить с собой в багажнике.

Особое внимание удели мерам предосторожности – не спеши резать баллон, даже если газа внутри уже нет, потому что там все равно остается конденсат, остатки пропана и давление. Сначала открути вентиль, опустоши баллон, наполни его водой, переверни на бок и оставь так хотя бы на пару часов.Еще одно преимущество баллона перед бочкой – наличие почти готового вывода для дымохода. Просто отрежь вентиль, обработай края и привари трубу на это место

Если планируешь использовать мангал с открытой крышкой, то дымоход и вовсе не обязателен!

Просто отрежь вентиль, обработай края и привари трубу на это место. Если планируешь использовать мангал с открытой крышкой, то дымоход и вовсе не обязателен!

Фото: soloserv.ru

Фото: stankiexpert.ru
