Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Розжиг печи «бубафоня»

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

Процесс сборки

Теперь потребуется изготовить металлическую “пятку”, с дистанционным рёбрами. Ребра любят делать изогнутыми, предполагая некоторое завихрение, согласно силе Кориолиса и удлинение его пути, что представляется маловероятным при слабом изгибе. Просто пластины вырезаются из того же баллона. Высота рёбер, должна быть около 10% ширины металлического блина. В центре, между рёбрами, иногда приваривают шайбу с отверстием, объясняя это формированием некоторого сопла. Но часто, она создаёт излишнюю помеху, по отзывам некоторых пользователей.


Зазор, который оставляют между краем пятки и боковой стенкой топки, должен составить не менее 5% от размера блина. Если предполагается частое использование не очень сухих дров, зазор делают больше. Пятку приваривают к трубе первичной подачи и получают, таким образом, поршень. Его толщина, имеет обратную зависимость от диаметра и в основном играет роль груза. Лёгкий блин, не сможет придавить дрова, произойдёт активное возгорание и возникнет обратная тяга. Слишком тяжёлый, своим весом задавит пламя. Для блинов 30 см, нормальной толщиной будет 6-10 мм, а для бочки ~ 3-4 мм. Промежуточные значения, можно рассчитать через пропорцию. Сверху, на входном отверстии патрубка, монтируется воздушная заслонка, а если подвод коаксиальный – то две. С их помощью будет осуществляться регулировка режимов, от максимального, до самого длительного.

Далее, у верхней кромки самого баллона, необходимо вырезать отверстие под дымоотвод и вварить туда соответствующий отрезок трубы. В месте перехода горизонтального отрезка дымоотвода, в вертикальный дымоход, желательно устроить ёмкость, для сбора конденсата, с краном его слива. Остаётся смонтировать дымоход, длина которого должна быть, не менее 5 м и приступить к испытаниям. Если описанная конструкция предполагается других габаритов, то размеры увеличиваются пропорционально. Для версии на основе бочки, потребуется увеличить сечение всех труб и величину зазора в топке. Повышая интенсивность снятия тепла с краснеющих стенок, нужно оснастить их конвекционным теплообменником, а лучше устроить обдув вентилятором.

Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки

Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».

  • Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
  • Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
  • Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
  • Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
  • Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.

_

Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)

Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)

Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)

Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

<-

Принципиальная схема самодельной пиролизной печи «бубафоня»

Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.

Для начала следует отметить положительные качества данного обогревательного прибора:

  • Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
  • «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
  • Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.

_

Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)

Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:

  • Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
  • «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
  • «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Ограниченая подача воздуха и отвод газов

Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.

Специфика длительного тления и значительное содержание сажи в


выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.

Обратная тяга

Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:

  • Вертикальная укладка сырых чурок;
  • Плотная укладка топлива и неправильный размер специальных рёбер;
  • Заклинивание поршня, как следствие деформации стенок топки;
  • Малый зазор, между стенкой и диском “телескопа”;
  • Закупорка дымохода, вследствие его засаживания.
  • Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» — ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

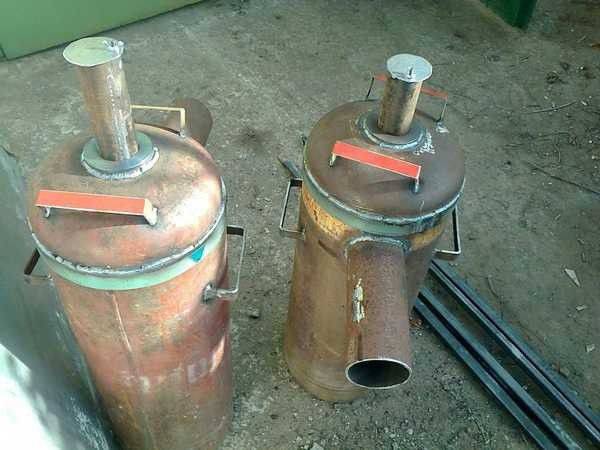

Две печи «бубафоня» из баллонов

Изготовление печи самостоятельно

Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.

Параметры и габариты

Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1

Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо

Кроме этого, опирайтесь следующие параметры:

  1. Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
  2. Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
  3. Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
ШиринаВысота
30 см10 мм
40 см8 мм
60 см6 мм
80 см4 мм

Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.

Требуемые материалы и инструменты для работы

Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.

Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.

Дополнительный материал:

  • сталь листовая для поршня;
  • труба для воздухоотвода и дымохода из нержавейки;
  • швеллеры;
  • смесь для фундамента.

Из инструментов нам понадобится:

  • Киянка;
  • Струбцина;
  • Лопата;
  • Инвертор;
  • Углошлифовальная машина.

Укладка фундамента

Вся работа по изготовлению фундамента делится на три этапа:

  1. Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
  2. Заливка. В яму засыпается щебенку. Сверху завивается бетон.
  3. После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).

Монтаж и сборка конструкции. Установка дымохода

Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.

  1. В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
  2. Свариваем круг и трубу.
  3. На основание диска привариваем направляющие из швеллера, как на фото.

Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.

Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.

Ниже представлена схема установки водной рубашки.

Как разжечь «бубафоню»

Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально

Это важно, так как вертикальное положение приведет к пожару

Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.

Видео растопки Бубафони:

Изготавливаем печь из бочки своими руками

Всю работу разобьем на последовательные шаги.

Сначала делаем корпус:

1. Вверху вместилища удаляем сварной шов, выравниваем острые кромки. Так, мы получили цилиндр и к нему крышку.

2. Используя молоток, подгибаем края конструкции внутрь, а верхнего элемента – наружу.

3. Переворачиваем крышку и надеваем на цилиндр.

4. С помощью зубила посередине крышки прорезаем проем, в который вставляем поддувную трубу. Диаметр отверстия составляет 102 мм. Этого вполне достаточно для свободного прохождения металлопрокатного изделия.

Если у бочки была пробка, отверстие требуется заварить. Однако некоторые предпочитают оставлять его, создав возможность контролирования процесса горения: открутить пробку и заглянуть вовнутрь.

5. В верхней части бочки вырезаем проем, куда ввариваем кусок дымовой трубы длиной 25 см. Внутрь изделия требуется установить перекрывающую заслонку.

Далее создаем устройство, подающее воздух.

Для лучшей жесткости края блина необходимо отогнуть. Так он не будет деформироваться под воздействием высоких температур.

Посередине круга требуется прорезать отверстие, в которое приваривается поддувная труба.

Швеллеры крепятся с нижней стороны блина.

Воздухоподающее устройство готово. Теперь размещаем его внутри цилиндра.

Сборка конструкции

В верхней части поддувной трубы устанавливается регулировочная заслонка, диаметр которой совпадает с размером металлопрокатного изделия. Шпилька с резьбой приваривается внутрь трубы. Необходимо расположить ее вертикально. Сбоку заслонки требуется прорезать отверстие таким образом, чтобы задвижка, попадая на шпильку, плотно закрывала трубу.

После того как установили заслонку, требуется затянуть ее с помощью гайки-барашка. Ослабив этот элемент, его можно сдвинуть. Ослабление и затягивание крепежного изделия позволяет осуществлять регулировку попадания воздушных масс в топку.

Последний этап – монтаж крышки. Теперь печная конструкция готова к эксплуатации.

Установка дымовой трубы

На завершающей стадии производится монтаж канала диаметром 150 мм. Необходимо придерживаться этой величины, иначе существует вероятность неполного удаления продуктов горения.

Труба длиной более 5 м обеспечивает хорошую тягу. Ее следует устанавливать непосредственно возле печи. Желательно, чтобы она стояла на ножках. Нижняя часть трубы заваривается.

Далее, отопительное устройство соединяется с дымовым каналом с помощью колена и надежно затягивается хомутом, под который требуется подложить стеклоткань для герметичности.

Чтобы предусмотреть слив конденсата, образующегося в трубе, под колено нужно приварить шаровой кран. Стоит заметить, что наличие этого элемента является обязательным условием. Если конденсат замерзнет, то сварочный шов может разорваться. Помимо этого, существует вероятность попадания жидкости в устройство для сжигания топлива.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором;
важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня;
дымоход такой конструкции должен быть разборным

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

  • Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
  • Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
  • Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

  1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
  2. Древесное топливо поджигают и закрывают дверцу.
  3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
  4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

  • После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
  • В помещении с печью должен быть огнетушитель и ящик с песком.
  • Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

  1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
  2. Перед началом отопительного периода следует очистить дымоход от сажи.
  3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Печь «Бубафоня» своими руками

Самый лучший материал на печь – промышленный баллон или отрезок трубы. При использовании баллона отпадает надобность варить днище.

Поскольку при изготовлении самодельных котлов отталкиваться обычно приходится не от предлагаемых размеров, а от того, что имеется в наличии, то и расчёты будут выглядеть так:

  • Диаметр загрузочного бака – от 30 до 80 см. (Если сделать меньше, слишком быстро будет выходить воздух, больший же диаметр приведёт к неравномерному прогреву).
  • Соотношение диаметра к высоте 3:1 или 5:1. Например, при диаметре 30 см, можно взять высоты 90см.
  • Чтобы рассчитать диаметр внутреннего тяжёлого поршня нужно знать, что зазор между стенкой и поршнем должен равняться 0,05 D. Если, например, D = 30 см, то зазор = по 15 мм с двух сторон. Соответственно на диаметр грузового блина остаётся 27 см.
  • Высоту рёбер для небольших печей (с диаметром 30 см), можно взять ок. 4 см., если диаметр котла 60 – 80 см, рёбра делаются ок. 6 см.
  • Толщина прижимного поршня обратно пропорциональна диаметру печи. Для 30 см конструкции = 6-10 мм., При 60 см = 4-6 мм., а на печь в 80 см, толщина гнёта = 2,5 – 4 мм.
  • Рёбра на поршне небольших диаметров делают прямыми, а для высоких печек лучше будет изогнуть рёбра, как бы закручивая их по часовой стрелке.
  • Труба-воздуховод должна выступать из прижимного поршня, её край заканчивается на уровне с краем рёбер.
  • Диаметр дымохода (на 30 см-ю печь) достаточно 15 см.
  • Диаметр трубы-воздуховода = 7,5 – 8 см.
  • Зазор между крышкой и воздуховодом – не более 2,5 мм.
  • На крышке печи, в том месте, где она пропускает воздуховодную трубу, наваривается небольшой воротник. Это очень важная деталь для того, чтобы не допустить снижения КПД! Его высота будет зависеть от получившегося зазора и будет в 80 раз больше его.
  • Также нужно определиться с длиной воздуховода. Чтобы её вычислить, учитывается, что минимально, над воротником труба должна возвышаться на 15 см.

Этапы сборки печи с размерами деталей

Толщину стенок Бубафони нужно делать больше, чем у фабричных моделей. Там они выполнены из жаростойкой стали (теплопроводность выше), а газы не контактируют со стенкой так плотно, как в самодельной модели. Если сделать стенки толщиной 2,5 мм, как у заводских котлов, на них быстро скопится толстый слой нагара, а дымоход будет скапливать большое количество конденсата. Толщина стенок Бубафони должна быть 4-6 мм!

Если требуется согнуть котёл из листовой стали, то возникает дилемма: листогибочные станки на небольших предприятиях не гнут сталь толще 2,5 мм.

Тонкую сталь всё же можно использовать для печей небольшой мощности, но только без водяной рубашки!

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи – это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

  • Сварочный аппарат – для резки и сварки отдельных элементов;
  • Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
  • Ножовка по металлу – для работы с мелкими элементами;
  • Трубы указанного на чертеже диаметра;
  • Кран для слива конденсата;
  • Молоток;
  • Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

  • Подготовка места установки;
  • Работа с бочкой (газовым баллоном);
  • Подготовка прижимного круга;
  • Подготовка дымохода;
  • Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Схема и принцип работы

Основу отопителя составляет стальной толстостенный корпус. Последний делают цилиндрической формы из газового баллона, огнетушителя или бочки. Кроме того, сделать остов можно из металлической трубы, снабдив её днищем. В корпусе расположен нажимной диск с приваренным к нему воздуховодом. Последний делают из трубы, проходящей через отверстие в крышке отопителя. Снаружи воздуховод оборудуют заслонкой для регулирования интенсивности горения. Крышку аппарата делают съёмной, чтобы была возможность загрузить топливо. Дымоход размещён максимально близко к верхней части корпуса. Вверху крышки и по бокам аппарата приварены металлические ручки, облегчающие разборку, чистку и транспортировку конструкции.

Принцип работы отопителя основан на выделении пиролизного газа из топлива и дальнейшего его сжигания в камере дожига. При тлении древесины или угля в условиях нехватки кислорода происходит обильное образование дыма, который воспламеняется при взаимодействии со вторичным воздухом. В результате происходит медленное, но максимально полное сгорание топлива, что обуславливает длительность работы, экономичность и высокую эффективность.

Принцип действия печи Бубафоня

Обогрева в личном хозяйстве требуют не только жилые помещения.

Многие хозяева не могут себе представить ни одного дня, чтобы не поработать, например, в мастерской или гараже, а зимой без локального отопления в этих постройках будет очень некомфортно.

Обогрев может быть необходим и в приусадебном хозяйстве – теплицах, помещениях для домашних животных и птицы.

Проводить в такие постройки отопительный контур от дома – крайне сложно и разорительно.

Лучше предусмотреть установку печек, которые можно будет протапливать по мере необходимости твердым топливом – дровами, опилками, углем и т.п. Вариантов подобных отопительных приборов – немало, и многие из них отличаются и экономичностью, и удобством в использовании.

Печки можно приобрести в магазинах, но хороший хозяин всегда сможет сделать ее и самостоятельно. Одна из таких распространенных поделок — печь бубафоня своими руками.

Печи длительного горения становятся все более популярными. Кому не хочется тратить на обогрев меньше топлива и времени.

Тем более что вовсе не обязательно покупать дорогие котлы. Есть очень интересные печи длительного горения, которые легко можно сделать собственными руками. Например, очень интересная и оригинальная конструкция такой печи – бубафоня.

Конструкция этой чудо-печки такова, что подвижный поршень опирается на сложенные на дне топки дрова.

Он делит камеру сгорания на две части: внизу под ним горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу-вверх, как обычно, а сверху-вниз.

Процесс при этом проходит намного медленнее, а топливо сгорает практически без остатка.

Кислород для горения дров подается через трубу, которая служит стержнем для поршня.

В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (там, где вставляется труба от поршня, и там, где крышка совмещается с корпусом) потому заботиться о герметичности не нужно. Это даже вредно – печка при недостатке кислорода «задыхается».

За счет такого разделения камер топливо прогорает полностью.

Интенсивность горения регулируется через трубу, к которой приварено поршневое кольцо.

Для удобства приваривается к трубе небольшой штырь, к которому подвижно крепится металлический диск, диаметр которого немного больше этой трубы. Некоторые просто перекрывают или ограничивают поступление воздуха любым предметом, регулируя этот зазор.

Время горения одной закладки зависит в большей степени от объемов топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в бубафоню из газового баллона горит 4-6 часов (зависит еще от дров и другого «добавочного» топлива).

Рекомендации по увеличению КПД самодельной печи

Основная проблема, влияющая на показатели КПД у «бубафони» это неравномерный нагрев ее корпуса и, как следствие, ухудшение процесса теплообмена с окружающей средой. Частично решить ее можно с помощью довольно простой доработки конструкции.

Для проведения модификации нам понадобится гофрированный лист металлопрофиля. Из него необходимо сделать своеобразную «рубашку» для печи, плотно зафиксировав на поверхности баллона сваркой либо иным доступным способом. Подобное улучшение будет способствовать формированию восходящих конвекционных потоков воздуха: холодный у нас втягивается с нижней части ребер, а горячий выпускается сверху. Кроме того, можно дополнительно обложить всю конструкцию кирпичом. Подобный шаг позволит стенам вокруг печи накапливать излучаемое ею тепло, более равномерно и дольше обогревая помещение.

Улучшенный вариант «бубафони». Вместо гофрированного профиля использованы отрезки профильных труб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
