Делаем складные строительные козлы из обрезков досок на дачу

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм

Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

  • Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
  • Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
  • Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
  • Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
  • Саморезы 5х100 мм, всего порядка 30 шт.
  • Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм

Так брус войдет в паз с усилием, и вся конструкция будет прочнее

То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту. Куски трубы крепятся между собой под углом 45°

Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Столярные работы

  • На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 80

    . Разрезы должны быть параллельны.

  • Используйте готовую ножку, как пример, и сделайте остальные.
  • Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 90

  • На досках будущих распорок, с одного конца отмерьте угол в 80

    , а с другого в 100

    . Отрежьте.

  • Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 90

    , и отрежьте. По этой ножке прорезаются все остальные.

  • Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.
  • Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.
  • Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.

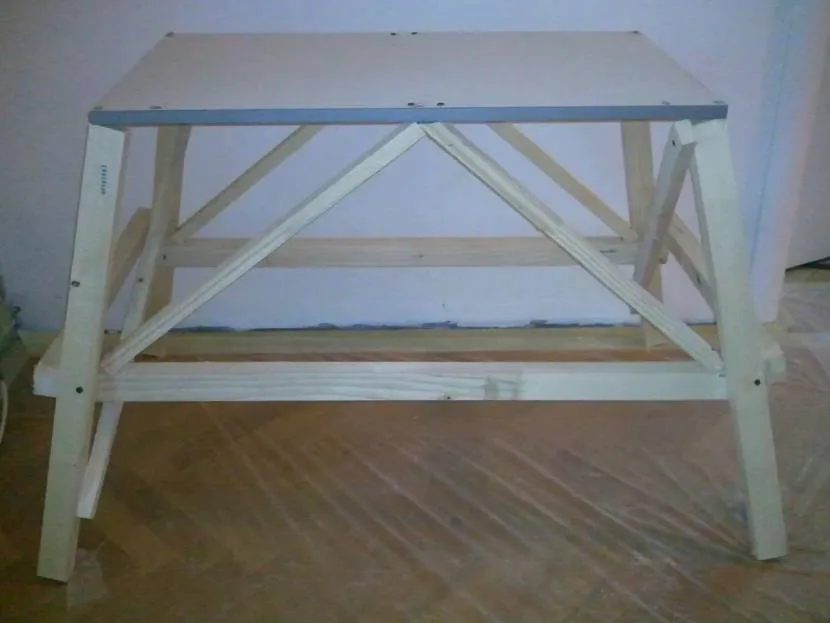

Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.

Это интересно: Как сделать ровный брус на циркулярной пиле

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

  • ноги (4 шт.) – 0,95 м
  • перекладина верхняя – 0,9 м
  • распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

  • доска 95 х 45 мм – 5 штук по 2 м
  • доска 90 х 20 мм – 1 штука 2 м
  • доска 90 х20 – 1 штука 3 м
  • болт мебельный М10 х 100 с гайкой – 4 штуки
  • шайбы М10 – 12 штук
  • саморезы 4 х 45 – 50 штук (по дереву)
  • ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

  • ремень – 140 руб. (2 шт. в упаковке)
  • болты в комплекте – 75 руб.
  • саморезы – 30 руб.
  • доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Испытания готовых изделий большим весом

После того, как оба козла готовы, на них нужно уложить доски, на которые можно попробовать взобраться. В сегодняшнем примере нагрузка на них составила более 100 кг, однако даже малейшего перекоса не возникло. На них можно даже попрыгать, вреда это им не причинит.


Испытание весом пройдено, результат на «отлично»

По сути, можно было сделать козелки и более высокими, однако стоит помнить, что с увеличением размеров будет снижаться прочность. Если требуется подняться на большую высоту, имеет смысл установить дополнительные укосины по диагонали. При этом расположены они должны быть на элементах в разные стороны, а не в зеркальном отражении.


Такой размер идеален в соотношении «высота-устойчивость»

Крой заготовок

Отдельно размечаются все детали для одной стороны ножек:

  • из 2 м доски получается два элемента
  • разметка транспортиром начинается от самого края
  • на стороне 45 мм линия под 65 градусов
  • ее продолжение на торце (доска «дюймовка) линия под 80 градусов
  • крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.

Линия реза верхней опоры прямая (90 градусов), здесь проблем не возникает. Все распорки обрезаются с двух сторон под углом 80 градусов с ужением кверху. Длина заготовок разная – 0,85 м, 0,77 м и 0,7 м. рез производится в одной плоскости, по торцу скашивать его не нужно. В результате получается комплект деталей для одного козелка.

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:

  • ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
  • пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см

Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом. Результатом должен стать паз, показанный на рисунке:

Результатом должен стать паз, показанный на рисунке:

Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.

Складные строительные козлы: процесс изготовления

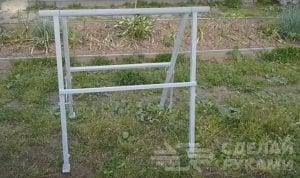

От дюймовой трубы отрезаем два одинаковых отрезка, к которым привариваем «ноги» из трубы на ¾. Все три элемента фиксируются на трехчетвертной трубе, которая вставляется внутрь дюймовой. В результате должно получиться что-то наподобие шарнирного соединения. Две другие «ноги» привариваются к трубе с диаметром 25 мм.

1

Приспособа для быстрого раскалывания скорлупы фундука

Из профильных труб делаются перемычки, а стальные пластины крепим сбоку, фиксируя их болтами М10 с гайками и барашками. К ножкам строительного козла привариваем прямоугольные пятаки, сделанные из пластин 40х4 мм. Затем поверхность шлифуем и красим.

Такие самодельные строительные козлы отличаются достаточно простым механизмом складывания, и при этом транспортабельны — они не займут много места в багажнике автомобиля. Складная конструкция упрощает их перевозку и хранение. Процесс изготовления этих складных козлов смотрите в видеоролике на нашем сайте.

Планировка и изготовление козел для работы с двуручными инструментами

Использование обычных козел под двуручную пилу или другого подобного инструмента может привести к опасным ситуациям, таким как опрокидывание станка. Это происходит из-за расшатывания станка за счёт попеременно сдвигающих движений во время распиливания бревна. Поэтому стоит побеспокоится о сборке более устойчивой и крепкой конструкции.

Так как к данному станку для распилки дров существуют особые требования к устойчивости, ширина нижней опоры стоек должна быть значительно шире верхней части. Хороший показатель прочности достигается за счёт дополнительной обвязки опорных крестовин конструкции при помощи деревянной стяжки.

Чертеж с размерами для изготовления козлов

Для этого достаточно использовать обычную доску небольшой длины. Выполнив вышеуказанные советы, вы своими руками соорудите достаточно крепкий станок для распилки дров. Пропорции и размеры можно оставить неизменными.

Процесс изготовления

Подготовьте следующие элементы:

  1. Ножки – длиной около метра.
  2. Доски шириной до 70 см для основания.
  3. Три перекладины по 0,7, 0,77 и 0,8 метра.

Проверьте, чтобы ножки были строго одной ширины, длины и толщины. При необходимости срежьте ненужное дерево. Верхние концы, которые будут держать перекладины, должны быть выровнены под углом 90 градусов. Углы распорок будут разными – один 80 градусов, а противоположный – 90.

Сложите две ножки вместе так, чтобы они образовывали угол в 90 градусов, ненужное дерево срежьте. ПО тому же принципу изготовьте вторую пару ножек. В месте, где они соприкасаются, просверлите отверстие для вращательного болта и вставьте его, чтобы они могли закрываться и открываться как ножницы.

Между широким и узким местом готовых ножек вставляются и фиксируются распорки. Нижние скрепляются с помощью стяжного ремня. Теперь полностью готова одна сторона – достаточно собрать вторую и прикрепить сверху площадку для работы строителя. Переносные ко́злы готовы все за 2 часа рабочего времени – а использоваться могут бесконечно долго.


Перемычки нужны не только для устойчивости – это ещё и ступеньки к ко́злам, которые облегчат жизнь строителю Источник yandex.net

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

  • ноги (4 шт.) – 0,95 м
  • перекладина верхняя – 0,9 м
  • распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

  • доска 95 х 45 мм – 5 штук по 2 м
  • доска 90 х 20 мм – 1 штука 2 м
  • доска 90 х20 – 1 штука 3 м
  • болт мебельный М10 х 100 с гайкой – 4 штуки
  • шайбы М10 – 12 штук
  • саморезы 4 х 45 – 50 штук (по дереву)
  • ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

  • ремень – 140 руб. (2 шт. в упаковке)
  • болты в комплекте – 75 руб.
  • саморезы – 30 руб.
  • доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

  • в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
  • в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Козлы строительные: какие виды можно приобрести в магазине

Современная промышленность может предложить достаточно много вариаций подмостей, но как ни странно, все они сводятся к изделиям двух типов, которые могут отличаться друг от друга размерами, способами сборки, материалом и наличием тех или иных дополнений, о которых стоит поговорить отдельно. Об этом речь пойдет позже, а пока ознакомимся с двумя типами приспособлений под названием «строительные козлы».

  1. Назовем их так – обычные строительные подмости. Грубо говоря, они изготавливаются по типу табуретки в несколько усовершенствованном варианте – такие подмости могут разбираться на отдельные части, и самая большая их деталь – это настил для работы. В современных козлах этот настил может устанавливаться на разной высоте, чему способствуют их боковины, представляющие собой лестницу. Козлы такого типа практически во всех случаях изготавливаются из черного металла и в собранном виде имеют довольно большой вес. Скажем сразу, из алюминия их не делают, так как рассчитывают такие козлы для работы нескольких человек одновременно – в связи с этим и отнюдь немаленькие их размеры. В большинстве случаев это профессиональный вариант козлика, габариты которого составляют 700 (800) на 1500 (2000) мм по ширине и длине и 1800мм по высоте. Для отделки больших объектов это именно то, что нужно, но для квартиры они окажутся слишком громоздкими. Хотя как знать, если в вашем доме или квартире очень высокие потолки, то и они окажутся здесь незаменимыми. Именно эти строительные металлические козлы в большинстве случаев укомплектовываются различными приспособлениями, как говорится, по максимуму – это и лестница для удобного подъема, и ограничители для безопасности, и колесики для удобной транспортировки, оборудованные стопорами. Некоторые модели дополнительно даже укомплектовываются специальными полочками для инструмента – в общем, сделано для профессионалов. Это почти что леса, только в миниатюре. И при желании их вполне реально сделать своими руками.
  2. Трансформер. Это квартирный вариант, который отличается небольшими размерами в собранном состоянии, малым весом, практичностью, удобством в работе и транспортировке. Мало того, конструкция этих алюминиевых строительных козлов позволяет устанавливать их не только на ровной плоскости, но и под наклоном и даже на ступенях – при этом их рабочая поверхность всегда остается в горизонте. И это еще не все – с одинаковым успехом подобные трансформеры могут служить и в качестве подмостей и при необходимости выполнять функцию лестницы. Как и говорилось выше, это исключительно квартирный вариант – высота такого козлика не превышает 1000мм, ширина составляет 0,5м, а длина в разложенном положении не превышает 1600мм. В собранном состоянии такие строительные подмости отлично помещаются в багажник легкового автомобиля.

В общем, выбор между тем и другим типом строительных козлов фабричного происхождения предельно ясен и зависит он больше от типов объектов, которые вы собираетесь ремонтировать. Если вы работаете исключительно в квартирах и небольших домах, то вам вполне подойдет трансформер, если речь идет о крупных объектах, то, естественно, без нормальных классических подмостей вам не обойтись. Хотите вы этого или нет, но если вы решили профессионально заниматься ремонтом, то строительные козлы приобрести придется – как вариант, их можно сделать самостоятельно, о чем и пойдет разговор дальше.

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Далее между ними необходимо установить болт М8 с полукруглой шляпкой.

Предлагаем ознакомиться: Как удобрять свеклу

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м; доска 0,9 м для верха; три перекладины по 0,85, 0,77, 0,7 м.

1

Строительные козлы — какие бывают

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ

Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.2

Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

чертеж;рулетка;ножовка или электролобзик;столярный уголок;карандаш простой;шуруповерт;саморезы;доски;болты, шайбы и гайки (для разборных козел).

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

Рекомендуем

Козлы для распилки дров своими руками – приспособление для пилки бензопилойСтроительные леса своими руками – как сделать из труб и дерева?Строительные леса своими руками – как сделать из труб и дерева?

Общие положения

Деревянный козел для дров должен быть легким, удобным и прочным

Тут крайне важно понимать, что конструкцию необходимо подогнать под свой рост. Но давайте более подробно подойдем к рассмотрению данного вопроса и узнаем, как сделать козлы для пилки дров своими руками. Чертеж в данном случае или по крайней мере эскиз, станет тем, что поможет выполнить все работы более точно и быстро

Чертеж в данном случае или по крайней мере эскиз, станет тем, что поможет выполнить все работы более точно и быстро.

Высота резки в большинстве случаев не должна превышать 110 сантиметров и быть менее 90 см. Так человеку не нужно приседать или слишком сильно наклонять корпус. Если планируется использовать двуручную пилу, то необходимо позаботиться об упоре свободной руки. В этом случае на станок ставится дополнительная разрезаемая лесина, выполняющая роль упора. А вот если вы собираетесь работать с бензопилой, то упор будет бессмысленным, что обусловлено занятостью обеих рук. При работе с бензо- или электроинструментом гораздо важнее позаботиться о максимальном вылете бревна из козла. Так заготовку не будет зажимать, что практически неизбежно при выполнении пиления между стоек козла.

Из чего состоят строительные ко́злы

Для того чтобы понять, как сделать строительные ко́злы, предлагаем ознакомиться с их строением. Наиболее практичное решение в домашних условиях – это складной вариант ко́злов, так как нескладной занимает очень много места, и его нельзя будет использовать в дальнейшем. Основные элементы строения подмостков – это ножки, скреплённые поперечной перекладиной, и верхние концы рам.

Для начала нужно определиться с размерами конструкции. Начинают с ножек – чем выше потолки, тем выше должны быть ножки, но нужно учитывать и рост строителя – высокому человеку неудобно будет работать под самым потолком. Оптимальная высота ножек в большинстве случаев составляет величину, равную росту строителя, минус 10-15 см. Сечение бруса и количество распорок подбираются индивидуально для каждого случая.


Строение деревянных ко́злов Источник yandex.net

Верхние части рам обычно можно соединить при помощи дверных навесов. Чтобы ножки не разъезжались под весом строителя на сколькой поверхности пола, должен быть ограничитель. Ограничитель фиксируется на нижних частях ножек так, чтобы конструкция была максимально устойчивой. Для ограничителя можно взять прочную планку или брусок.

Схема сборки

Первым делом я на досках 45 мм сделал разметку и отпилил четыре заготовки под ножки . На расстоянии 27 см от верха просверлил дырки под болты. Опять же это расстояние вымерил на глаз, скрестив на полу две заготовки, как будто ножки козлов стоят в рабочем положении.

Заготовка из дерева

Высота моего строительного козла — 105 см.

Для связующих перемычек в дело пошли доски от поддона.

Доски 6 шт.

Далее две пары ножек поставил под нужным углом и зафиксировал досками от поддона, которые потом отрезал по месту. Получились высокие козлы для штукатурных работ. Размеры видно на фото ниже.

Скреплял все на универсальные саморезы.

Следующий этап сборки — вырезать в козлах выемку под поперечную доску, которая будет нести на себе подмости. Свою самодельную конструкцию я раскрыл в рабочем положении и настроил лазерный уровень.

Горизонтальную плоскость лазера поднял до того уровня, где встанет доска.

Сначала наметил центр, от него поворачивал лазер на 2,5 см вправо и влево, что бы наметить вырез под доску 50 мм. Пилил сразу по разметке лобзиком. Отрезать по месту получается всегда быстрее, чем заранее по чертежам делать заготовки.

Доска встала хорошо по уровню.

Чтобы ножки у козел не разъезжались, я скрепил нижние перекладины сварной цепочкой (можно каким-нибудь нейлоновым ремнем).

Складывается конструкция довольно легко.

Чтобы их изготовить, ушло примерно 3 часа, включая поход в магазин за крепежом.

Разборные малярные подмости.

Кстати, использовал эти козлы я и как верстак для столярных работ, и как опоры при размотке труб теплого пола. В общем, многофункциональные и нужные в быту штуки, а главное разборные и быстрые в изготовлении.

Предлагаем ознакомиться Сухой шиповник с медом

Надеюсь, что мой фото-отчет был вам полезен, задавайте вопросы в комментах, если что не понятно.

  1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
  2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
  3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
  4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
  5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Сборка элементов козелков: чем лучше фиксировать

Для начала нужно собрать 2 основных элемента (для одного козла). Для этого из напиленных обрезков изготавливаются квадраты, при этом детали в углах накладываются одна на другую.

Складываемые обрезки сначала промазываются клеем ПВА, после чего немного поджимаются струбцинами. Далее они выравниваются угольником до идеальных 90°, и только затем струбцина протягивается полностью. Так соединение уже не сдвинется.

Теперь в ход идут саморезы. Их потребуется по 4 шт. на одно соединение. После полной протяжки всех четырёх саморезов струбцину можно снять.

Поочерёдно скрепляя каждое соединение, требуется собрать квадрат с прямыми углами

Подобным образом собирается и второй элемент козла. Однако на одном козле вряд ли удастся устоять, а значит, понадобится собрать ещё 2 квадрата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
