Как сделать слив для душа в полу: подробная инструкция по монтажу

С чем можно столкнуться при переоборудовании душа

Если душ оборудуется не сразу при строительстве дома, могут возникнуть конструкционные проблемы. В домах с подвалом проблем обычно не возникает, а в старых строениях неизбежен вопрос: где расположить слив? Однако существует аварийное решение: плоские душевые поверхности поднять на 10-15 см, чтобы не трогать существующий пол.

Слишком тонкий слой монолитного пола

Для встраивания элемента из жесткого пенопласта или душевого желоба в монолитном полу необходимо выдолбить штробу. Часто приходится немного прорубить и бетонную панель. В этом случае следует предварительно проконсультироваться с архитектором или специалистом по строительным конструкциям.

Балочные перекрытия

При балочных перекрытиях монтировать душ с плоским полом можно лишь в том случае, если слив проходит параллельно с несущей балкой и если пол над балкой имеет достаточную толщину.

Замена поддона для душа

Кто меняет старый поддон на душ с плоским полом, тому придется заменить отсутствующие плитки и облицевать место подсоединения в полу. Как правило, запасных плиток нет. Возможный вариант: сделать по краю мозаичный рисунок.

Монтаж, инструменты

Установка трапа выполняется одновременного с устройством влагонепроницаемого напольного покрытия. Поэтому исполнителю потребуются ведра, лопатка или миксер для приготовления бетонного раствора, шпатели и мастерки для его равномерного нанесения. Для удаления имеющегося покрытия понадобится перфоратор, зубило и молоток. Кроме этого, исполнителю необходимы рулетка, линейка, угольник, нож, лазерный нивелир, плиткорезы, отвертки, кусачки, лобзик. Потребуется также широкий перечень материалов: цементно-песчаная смесь для стяжки, керамзито- или пенобетон, листовой пенополистрирол для теплоизоляции, гидроизоляционная мембрана, герметизирующая мастика, изопласт, плиточный клей, паста-герметик для затирки швов и конечно же трап с полной комплектацией.

Пенополистирол Пеноплэкс Комфорт 1185х585х20мм. Фото Максидом

Монтаж выполняется последовательно:

* Подготовительные работы. Самым простым вариантом монтажа трапа является его установка на этапе строительства. Бетонный монолит пола частного дома обеспечивает успешную установку вертикального канализационного отвода. А для квартир толщины стяжки недостаточно даже для монтажа горизонтального трапа, поэтому уровень пола необходимо поднять на 10-15 см. В эксплуатируемых помещениях необходимо снять старое покрытие и убрать мусор. На образовавшемся основании должна остаться только канализационная труба.

* Прокладка канализации, внесение необходимых изменений в систему.

* Гидроизоляция пола может выполняться в соответствии с различными технологиями: из рулонных материалов, обмазочная изоляция битумной мастикой или наклеивание мембраны.

* Монтаж душевого трапа, инструкция предоставляется в комплекте со сливом, поэтому подробно останавливаться на этом не будем. Для каждой модели существуют собственные рекомендации от производителя, которым НЕОБХОДИМО следовать и тогда работы не займут много времени. Процесс установки трапа представлена в следующем видео, что позволяет понять принцип выполняемых работ.

* Заливка стяжки. Если уровень пола необходимо поднять, заливка осуществляется в несколько слоев.

* Финишные работы. Поверхность пола высушивается, затем выполняется отделка. В качестве отделочного материала используется  плитка или кафель, которые укладываются от трапа к стенам. После высыхания раствора слив собирается окончательно и монтируется декоративная решетка.

Основные достоинства

Трап для душа — это конструкция из декоративной решетки, водоприемной воронки и сифона, которая собирает и отводит воду с пола в душевой или ванной комнате. Каждый элемент конструкции выполняет свои функции:

  • Решетка – фильтрует воду от мусора больших размеров, который может засорить канализационную трубу.
  • Водоприемная воронка – выводит воду в канализацию.
  • Сифон – создает водный или воздушный барьер для проникновения неприятных запахов из канализации.

Основные преимущества трапа для душа такие:

  1. Можно сделать душевую любого размера, а не ориентироваться на предложения в магазине.
  2. Трап сделанный своими руками точно подойдет под общий стиль интерьера.
  3. Всегда есть возможность установить дополнительные опции (откидной стул, «тропический душ»).
  4. В отличие от производственных поддонов, слив сделанный из бетона и керамики прослужит много десятилетий без изменений и повреждений.
  5. Можно соорудить в любом удобном уголке комнаты.

Внешний вид стандартного душевого трапа

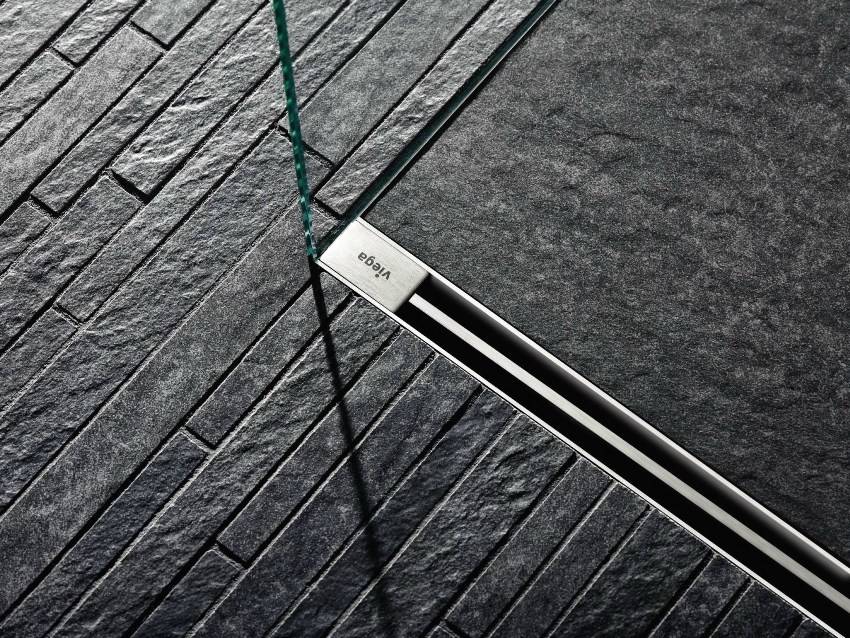

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

https://youtube.com/watch?v=-yY2YZlw7eY

Сооружение трапа своими руками

Нет никаких проблем поставить душевой трап в частном доме, особенно если такой план пришел еще на стадии строительства. Элемент помещают в пол комнаты с учетом необходимого уклона. Потом все закрывается плиткой, которая подобрана для отделки всей ванной комнаты.
Что касается многоквартирных домов, то тут нужно будет потрудиться. Пол нужно будет поднимать на 10-15 см. Чтобы своими руками соорудить слив в полу придерживаются следующего плана:

  • Выбирают удобное место для расположения трапа. Лучше сделать так чтобы плитку, которая потому будет укладываться не пришлось подрезать. Для этого отмеряют расстояние кратное размеру плитки с зазором на швы.

  • Подключают трап к канализационным трубам.
  • Из гипсокартона, обрезной доски или других подручных материалов делают опалубку для трапа.
  • На этом этапе можно дополнительно утеплить место, отведенное под трап. Для этого используют плиты экструдированного пенополистирола или пенопласт плотностью 35 кг/м3 и больше. Подойдут плиты толщиной 5 см.
  • Выбранное место заполняют бетоном. Уровень должен доходить до трапа. Если был уложен теплоизоляционный материал, то бетон не используют, а сразу переходят к следующему этапу.
  • Из гидроизоляционного материала нужно вырезать уплотнитель для фланца. Размеры прокладки должны быть больше фланца. Внутри вырезается отверстие. Уплотнитель прикручивается к фланцу.
  • Когда стяжка подсохнет ее тоже покрывают гидроизоляцией, так чтобы края заходили на стену. Перед укладкой не забыть вырезать отверстие для фланца.
  • Теперь нужно установить сифон в трап. Декоративную решетку лучше заклеить скотчем. Это позволит избежать попадания в слив раствора или других строительных элементов, которые могут вызвать засор системы.
  • Снова делам раствор и заливаем в опалубку, и формируем необходимый скос пола. Чтобы сделать плавный уклон и при этом сильно не заморачиваться можно приобрести в магазине специальные профили. Их устанавливают соответственно выбранной конструкции слива.

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

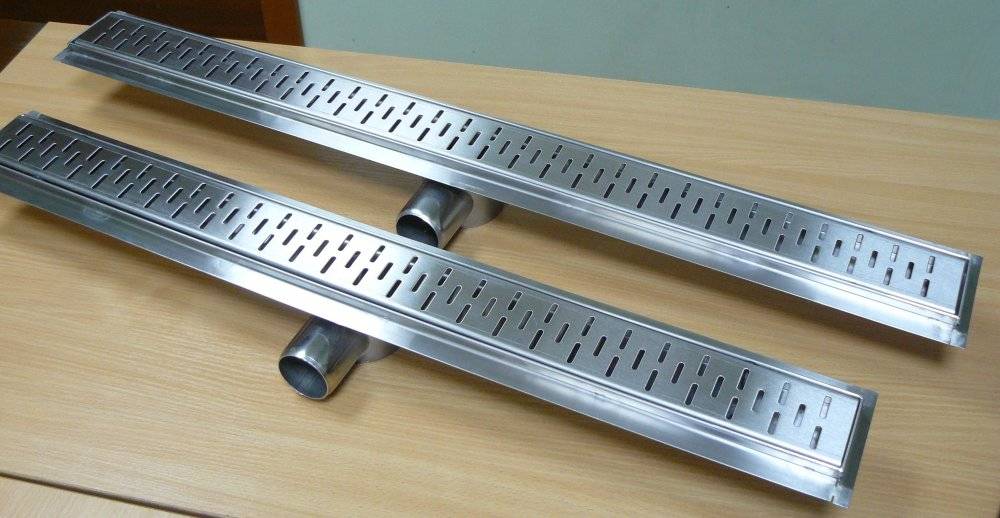

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Важные нюансы при выполнении работ

Уклон обеспечит стекание воды в нужное место

При укладке гидроизоляционного слоя следует избежать образования ненужных зазоров и щелей. Слой, который заходит на стены должен составить порядка 20 см, при этом фиксация производится при использовании все того же кольца сифона. В него устанавливается решетка, по контуру которой делается опалубка.

Следует помнить о необходимом уклоне, а в этом случае опалубка будет выступать в роли маячков. Дабы стяжка не попала в слив, его закрывают при помощи обычного скотча. Вне зависимости от используемого раствора, стяжку наносим порционно небольшими частями.

Каким должен быть сифон

При выборе сифона для душа нужно немного разбираться в их видах.

Диаметр

Первое, на что нужно обращать внимание — диаметр самого сифона. Желательно покупать тот, у кого диаметр не менее, чем 5 см

В противном случае засорение будет происходить очень часто, вода будет плохо уходить. А в итоге все равно придется устанавливать нормальный сифон.

Гофрированный

Благодаря своим свойствам, такой тип сифона применяется в ограниченных пространствах с целью экономии места.

Важно и то, что монтаж такого сифона предельно прост. Необходимо просто сгибать гофру под нужным углом. К минусам можно отнести то, что из-за многочисленных изгибов на поверхности быстро скапливается различный мусор, отчего засоряется слив

К минусам можно отнести то, что из-за многочисленных изгибов на поверхности быстро скапливается различный мусор, отчего засоряется слив.

Бутылочный

Такой тип сифона обычно используют в бытовых условиях на кухне, его часто можно наблюдать под раковинами. Называют его так из-за соответствующей формы бутылки, благодаря которой и оседает весь сор.

Домохозяйки нередко из-за неловкости смывают свои кольца или иные украшения. Они не уйдут в канализацию, а останутся в сифоне.

К недостаткам можно отнести некоторую громоздкость всей конструкции, что весьма неудобно.

Трубный

По размерам не отступает от своего предыдущего соратника, однако, прочность у него гораздо выше. Делают его нередко из металла или очень качественного пластика.

Поверьте, это сильно экономит не только время, но и ваши усилия.

Существуют и современные сифоны с автоматизированной системой. Однако, это продукт довольно дорогой, к тому же он не продается в обычных сантехнических магазинах.

Как сделать пол со сливом своими руками. Пошаговая инструкция

Работу начинают с создания вывода из канализационного стояка. К нему будет крепиться сливная труба трапа. Вывод нужно сделать как можно ниже, поскольку канализационная труба должна иметь уклон от трапа к стояку. Дальше порядок работ такой:

С помощью нивелира находят высоту стяжки. Луч нивелира располагают по центру трубы, трап располагают таким образом, чтобы его выходная труба осью располагалась примерно на 15 мм выше. Затем нивелир настраивают так, чтобы его луч располагался на 10 – 20 мм выше решетки трапа. Это и будет высота стяжки, ее фиксируют на стенах.
Делают черновую стяжку. На пол кладут пеноблоки, их скрепляют армирующей сетью. Вдоль стен крепят демпферную ленту, все заливают стяжкой ЦПС. После этого нужно обождать минимум неделю, чтобы бетон схватился, как следует.
Пол и стены промазывают битумной мастикой. Стыки стен и пола проклеивают гидроизоляционной лентой.
Определяют местоположение трапа, ставят его на место и подсоединяют к канализационной трубе.
Вдоль трапа укладываются блоки пенополистирола, скрепляются сеткой. Вдоль стен и трапа нужна демпфирующая лента.
Заливается чистовая стяжка

При этом важно выставить плоскость решетки трапа правильно.

Укладывать плитку можно только через 4 недели, когда стяжка окончательно затвердеет.

Организация слива из душевой кабинки

Существуют 2 типа душевых кабин. Первые имеют поддон с отверстием, используемый для сбора и отведения стоков в канализационную трубу. Установка сливной системы в этом случае проводится без подготовки. Кабины без поддона требуют монтажа более сложного оборудования: вода попадает в канализацию через канал, встраиваемый в пол. Такие кабины сооружаются в общественных заведениях.

Душевой трап с точечным сбором воды

Трап для точечного сбора воды представляет собой устанавливаемое под полом устройство. Конструкции этого типа имеют надежно фиксируемые компоненты и гладкие внутренние поверхности. Обязательным является монтаж фильтрующих элементов.

Надежная конструкция для слива.

При обустройстве трапа применяют такие комплектующие:

  • мусоросборник;
  • резиновые уплотнители, обеспечивающие герметичность;
  • гидрозатвор, препятствующий проникновению газов в помещение;
  • защитная сетчатая накладка;
  • корпус.

Трапы производят из полимеров или металла.

На основании конструктивных особенностей выделяют следующие типы сливных систем:

  1. Горизонтальные. Устройства небольших размеров снабжаются боковыми отводами. Горизонтальные трапы применяют при отделке ванных комнат жилых домов и квартир.
  2. Вертикальные. Сливные приборы отличаются большой пропускной способностью. Их часто устанавливают в бассейны. Засорение канализационного отвода случается редко, однако поломка трапа приводит к необходимости снятия облицовочного материала и разрушения цементной подложки.

Решетчатые накладки бывают круглыми, прямоугольными или квадратными. Высота корпуса зависит от типа трапа.

При приобретении сантехнической арматуры учитывают такие характеристики:

  • устойчивость решетки к нагрузкам (этот элемент не должен деформироваться под воздействием веса человека);
  • диаметр отвода (нужно приобретать изделия с патрубком сечением не менее 5 см);
  • пропускная способность (должна превышать количество отводимых стоков);
  • наличие мусоросборника и гидрозатвора.

Канальная система

Канальная система слива.

Детали системы водоотведения устанавливают до облицовки пола. Сантехнический прибор состоит из трубы и емкости для сбора воды. Сливное отверстие накрывают решеткой. Каналы изготавливают из металла, керамики или пластика.

Устройство продается в готовом к монтажу виде. В комплект входит сифон, препятствующий проникновению газов в душевую комнату. Он соединяется с общей трубой гибким шлангом. Окружающие сливное отверстие участки заделывают плиткой.

Как поднять пол в ванной под трап

Чтобы смонтировать трап для стока, придется поднимать пол. Даже самые компактные точечные трапы по высоте не ниже 60-70 мм, а кроме того, придется создавать уклон в направлении сточного отверстия. Поэтому чтобы смонтировать в душевой или по всей ванной целиком пол со стоком, его придется поднимать над уровнем капитального пола.

Если в бане поднять пол относительно просто, то в многоквартирном доме придется делать тщательные расчеты по массе, чтобы не перегрузить перекрытия. На сегодня придумано несколько решений этой проблемы. У каждого из них есть свои плюсы и минусы.

Различные виды стяжек

Главный недостаток такого пола – относительно большая масса. Кроме того, работы существенно затянутся, так как придется дожидаться, пока залитая смесь полностью высохнет. Однако преимущества у стяжки тоже есть: долговечность и надежность конструкции, возможность установки утепления, комбинирования свойств нескольких материалов.

Вот несколько разновидностей стяжки:

  • Смесь из песка и цемента (ЦПС). Наиболее простое решение. Она достаточно надежна и долговечна, но отличается большой массой.
  • Керамзит, закрытый сверху слоем ЦПС в 30 мм толщиной. Также достаточно тяжелый вариант.
  • Утепленная плавающая стяжка. Экструдированный пенополистирол укладывается на пол и заливается слоем ЦПС в 30 мм толщиной. Такая стяжка обладает неплохими теплосберегающими свойствами и не слишком тяжела. Кроме того, в нее можно уложить систему обогревания пола.

    Для изготовления такой стяжки не годится пенопласт: его прочность мала, поэтому пласты просто помнутся под весом цемента.

  • Легкие бетоны (например, пенополистиролбетон). Материал достаточно легкий, обладает хорошей способностью удерживать тепло. Но требуется провести тщательный расчет по массе, стоимости материала и работ и прочности полов.

Важно помнить, что чем толще «пирог» стяжки – тем больше нагрузка на перекрытие. При толщине более 100 мм вес всей конструкции уже может привести к разрушению перекрытия

Поэтому все расчеты требуется провести очень внимательно.

Подиум на лагах

Деревянные доски – не лучший материал для установки в сыром помещении, но иногда просто не остается выбора. Древесину нужно выбирать тщательно просушенную и не менее дух раз обработать доски пропитками. Выбирать стоит составы для работы на улице (или для дерева, находящегося в контакте с землей), так как защитные свойства таких составов наиболее высокие.

Вариантов конструкции здесь два:

  • Создать наклон с помощью лаг, подтесав их в направлении отверстия стока. Лаги укладывают конвертом, сверху на них стелют слой фанеры (применяются сорта, устойчивые к влаге). На фанеру кладется послойно гидроизоляция, ГВЛ и кафель.
  • Конструкцию пола делают плоской, а наклон создают с помощью разной толщины слоя клея для кафеля. Этот вариант годится для маленьких площадей (например, для душевых кабин).

Полы на лагах весят заметно меньше стяжки. Но такая конструкция требует большого внимания к качеству устройства гидроизоляции.

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок. Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

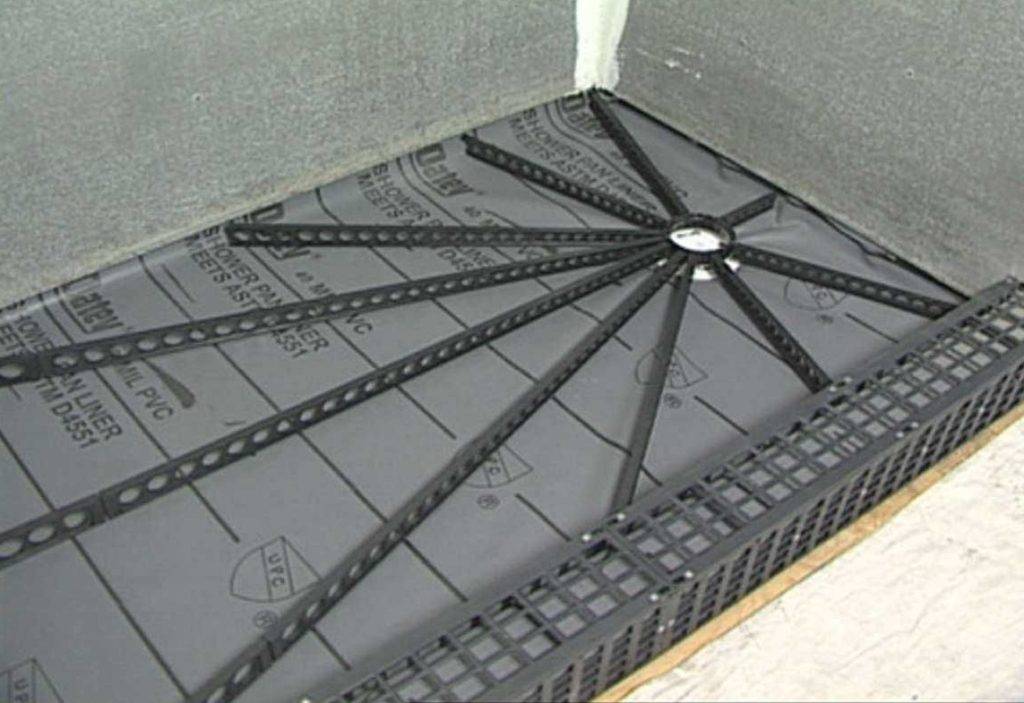

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.
