Какой кабель использовать для проводки в квартире: выбираем нужный кабель по характеристикам

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

Наружная (уличная) электропроводка

Подвод электроэнергии к дому под землей осуществляется только кабелями, специально предназначенными для этой цели. Чаще всего это ВББШВ с медными жилами. Главная особенность — наличие брони из стальной ленты, навитой поверх второго слоя изоляции. Броня также защищена резиновым покрытием. Такая конструкция кабеля выдерживает долговременное воздействие грунтовых вод и защищает его от случайных механических повреждений от подвижек грунта или неосторожных земляных работ.

Для прокладки по стене или крыше вполне годится кабель ВВГ. Изоляция проводников этих марок кабеля не боится солнечного ультрафиолета, тепла и мороза.

Конструкция и материал

Вся кабельная продукция по составу жилы подразделяется на алюминиевую и медную.

Медные изделия считаются более надежными: в них сопротивление ниже, токовые показатели выше, уровень нагревания слабее, окисление меньше – в общем, такой провод прослужит хозяевам дома или квартиры гораздо дольше, нежели алюминиевый провод. Более того, согласно правилам устройства электроустановок (ПУЭ), применение в квартирах алюминиевого кабеля в качестве основы электропроводки запрещено. Так что вам сразу следует отказаться от алюминиевой составляющей провода.

Конструкция же всех кабелей предполагает наличие одной жилы в проводе или нескольких, соответственно, провода могут быть одножильными и многожильными. Если сравнивать их между собой, то кроме явных визуальных отличий есть и функциональные:

  • одножильные кабели отличаются жесткостью, особенно в тех случаях, когда сечение проводника большое;
  • многожильные кабели за счет своей мягкости и пластичности легко переносят установку в угловых узлах, на поворотах.

Задаваясь вопросом о том, какой провод использовать для проводки в доме и какой кабель выбрать из этих двух вариантов, вы должны обратить внимание на кабели с многожильной структурой

Но важно помнить, что их нельзя путать с многопроволочными – они запрещены в использовании для стационарной установки в квартире ввиду своей пожароопасности. Как их различать?

Как их различать?

В многожильном кабеле с одним проводником вы увидите в разрезе провода две-три обтянутые прорезиненной оболочкой отдельные медные жилы. Каждая отдельная медная жила изолируется от соседней прорезиненной оболочкой, в то время как в многопроволочных кабелях прорезиненными оболочками покрывается целая совокупность тончайших волосковых медных жил, ничем не разделенных между собой, – вот они-то и считаются запрещенными к прокладке в доме из-за высокого уровня пожароопасности.

Золотое сечение

Так какой же провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора необходимо высчитать значение тока всех электроприборов в квартире. Эта величина подскажет подходящие параметры кабеля. Рассчитывают ее по формуле, взяв за основу мощность прибора P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения измеряют в квадратных миллиметрах. Каждый такой «квадрат» медного электрокабеля может длительный период пропускать через себя максимально десять ампер при нагреве до допустимых норм. Алюминиевый аналог уступает: его максимум четыре – шесть ампер.

Представим прибор, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такого прибора от электросети понадобится медная проводка сечением как минимум в 1,8 квадратных миллиметров.

Для подстраховки лучше увеличить это значение раза в полтора. Идеальным вариантом для данного прибора будет медный шнур сечением два квадратных миллиметра. Вариант на основе алюминия нужно выбирать толщиной в два с половиной раза больше.

Если не хочется считать, можно прикинуть параметры по таблице, немного увеличив указанные мощности.

При скрытой проводке (в большинстве современных квартир), указанные в таблице данные надо умножать на 0,8. Открытый вариант, например, в частном доме предполагает провод сечением не меньше четырех «квадратов» с высокой механической прочностью.

Данное видео поможет вам определиться, какой провод лучше выбрать для проводки в квартире:

Чем кабель отличается от провода?

Электрики, не имеющие достаточных навыков, часто задаются вопросом, что приобрести для устройства электроснабжения – провода или же кабели.

Чтобы найти ответ на этот вопрос, необходимо разобраться и понять в чем состоит разница между этими продуктами:

  1. Кабель состоит из одной токопроводящей жилы, имеющих изоляционную оболочку (ГОСТ 15845-80). Эти элементы могут быть заключены в общую оболочку, выполненную из полиэтилена, металла, пластмассы или резины. Поверх оболочки может предусматриваться защитный слой.
  2. Кабель с двойной изоляцией хорошо защищен от попадания воды, прямого солнечного света, негативных воздействий различных веществ, деформаций механического вида. Изделие обладает довольно-таки высокими показателями по прочности и надежности, поэтому его можно применять даже в непростых положениях. Например, когда требуется проложить кабель под водой или под грунтом. Кабель — жесткий.
  3. Что касается провода, то он состоит из нескольких токопроводящих жил, их соединяют между собой при помощи скрутки. У проводов может быть изоляционный слой или же они могут быть голыми. Как правило, они заключены в оболочку из поливинилхлорида или сшитого полиэтилена, либо в текстильную или проволочную обмотку. Защита провода намного меньше, если сравнивать его с кабелем, и получается что сфера его применения узкая. Чаще всего используют при устройстве электроудлинителей. Провод — мягкий, гибкий.

Опытные специалисты считают, что для прокладки стационарной электрической сети лучше сделать выбор в пользу кабеля. Для передвижного электрического оборудования, в слаботочных системах с напряжением до 0,024кВ можно применять провода.

Очень многое зависит от качества продукции, поэтому при выборе материалов для устройства системы электроснабжения стоит направить особое внимание на электроустановочные изделия, изготовленные по ГОСТу а не по ТУ. Качественный продукт – это безопасность, надежность и достаточная пожаробезопасность.

5.5. Рекомендуемые марки проводов и кабелей

В ПУЭ (7-е изд., раздел 7, п. 7.1.34) для внутренних электропроводок зданий предписывается использование проводов и кабелей с медными жилами. Поэтому ниже рекомендуются марки проводов и кабелей для применения в жилых зданиях только с медными жилами.

В табл. 5.15 приведены основные данные наиболее употребительных силовых кабелей напряжением до 1 кВ, которые используются для внутренних электропроводок. Так как приведенные марки кабелей могут быть использованы в помещениях любой категории по электробезопасности (сухие, влажные, сырые, особо сырые), то в таблице указаны также возможные способы их прокладки.

В табл. 5.16 приведены основные данные и рекомендации по применению наиболее употребительных проводов.

Для внешних электропроводок в коттеджах используются кабели и провода как с медными, так и алюминиевыми жилами. К внешним электропроводкам относятся: ответвления от воздушных линий, вводы в дома и электрические сети на приусадебных участках. Здесь находят применение как неизолированные провода (например, марки А) сечением не менее 16 мм2, так и кабели, часть из которых учтена в табл. 5.15.

3 Правила устройства электроустановок. М, 1998. 6-е изд. перераб. и доп. (п.п. 1.3.10 и 1.4.16)

Таблица 5.15 Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по прокладке наиболее употребительных силовых кабелей с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

кабеля

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение

жил,

мм2

Напря жение, В

Рекомендации по способам прокладки

Примечание

ВВГ

Поливинилхлоридная

Поливинилхлоридная

1

1,5-50

660,

1000

Открыто – по конструкциям и в коробах Скрыто – в трубах

Применяется во внешних электропроводках: ответвления от ВЛ на опорах по территории

2

1,5-50

3

1,5-240

4

1,5-185

5

1,5-25

ВВГнг

Понижен

ной

горючести

Поливинилхлоридная

Поливинилхлоридная

2

1,5-10

660

Открыто – по конструкциям и в коробах Скрыто – в трубах

4

1,5-10

ВВГ-П

То же, плоский

Поливинилхлоридная

Поливинилхлоридная

2

1,5-16

660

3

1,5-4

ПВГ

Полиэтиленовая

Поливинилхлоридная

1

1,5-10

660

Открыто – по конструкциям и в коробах Скрыто – в трубах

Применяется во внешних электропроводках – на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

NYM

С промежуточной оболочкой из резины

Поливинилхлоридная

Поливинилхлоридная

2

1,5-6

300,

500

Открыто – по конструкциям и в коробах Скрыто – в трубах

3

1,5-10

4

1,5-16

5

1,5-25

ВРГ

Резиновая

Поливинилхлоридная

1

660

Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории

2

3

4

НРГ

Оболочка не горючая

Резиновая

Резиновая

1

1,5-10

660

Применяется во внешних электропроводках – ответвления от ВЛ на опорах по территории

2

1,5-10

3

1,5-10

4

1,5-10

Таблица 5.16 Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Основные данные и рекомендации по применению наиболее употребительных проводов с медными жилами напряжением до 1 кВ для внутренних электропроводок

Тип,

марка

провода

Краткая

характеристика

Изоляция

Оболочка

Число

жил

Сечение жилы, мм2

Напряжение,

В

Рекомендации по применению

категория

помещений

способы

прокладки

ПВ1

Не гибкий

Поливинилхлоридная

1

0,5-10

16-95

450

Сухие, влажные, сырые, особо сырые

Скрыто –

в трубах,

в пустотных

каналах

несгораемых

строительных

конструкций

ПВ2

Нормальной

гибкости

1

2,58-95

ПВ3

Повышенной

гибкости

1

0,5-95

ПВ4

Высокой

гибкости

1

0,5-10

ППВ

Плоский, с разделительным основанием

Поливинилхлоридная

2 и 3

0,75-4,0

450

Сухие,

влажные,

сырые

Открыто – в коробах

ПВС

Гибкий, со

скрученными

жилами

Поливинилхлоридная

Поливинилхлоридная

2, 3, 4, 5

1,5-2,5

380

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – в трубах

ПУНП

Пластмассовая

Поливинилхлоридная

2 и 3

1,0-6

250

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – под штукатурку

ПУГНП

Гибкий

Пластмассовая

Поливинилхлоридная

2

1,5-2,5

250

Сухие,

влажные,

сырые

Открыто – в коробах Скрыто – под штукатурку

ПРТО

Оплетка из хлопчатобумажной пряжи, пропитанная проти- вогнилост- ным

составом

Резиновая

1, 2 и 3

0,75-120

660

Сухие,

влажные,

сырые

Скрыто – в несгораемых трубах

ПР

Резиновая

Резиновая

1

1,5-10

660

Сухие,

влажные,

сырые

Скрыто –

в пустотных

каналах

несгораемых

строительных

конструкций

ПРТ

Гибкий

ПРН

Не распространяющий горение

Резиновая

Резиновая

1

1,5-120

660

Сухие,

влажные,

сырые

Скрыто – в пустотных каналах несгораемых строительных конструкций Открыто – на открытом воздухе

ПРГН

То же, гибкий

Резиновая

Резиновая

1

1,5-120

660

Стоит ли менять алюминиевую проводку в квартире или нет

В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один — срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.

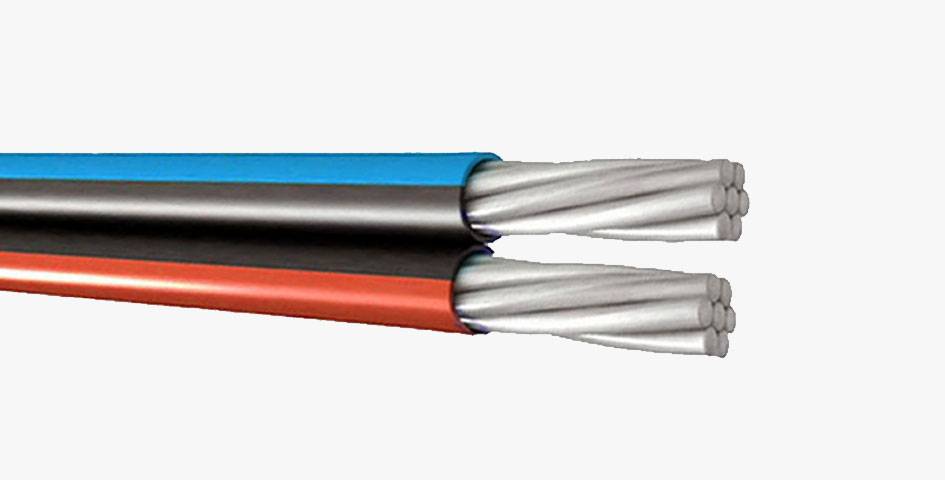

Алюминиевая проводка в квартире

Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.

Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.

Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.

Зависимость номинального тока от сечения алюминиевых проводов

В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.

С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.

Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.

Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.

УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.

Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.

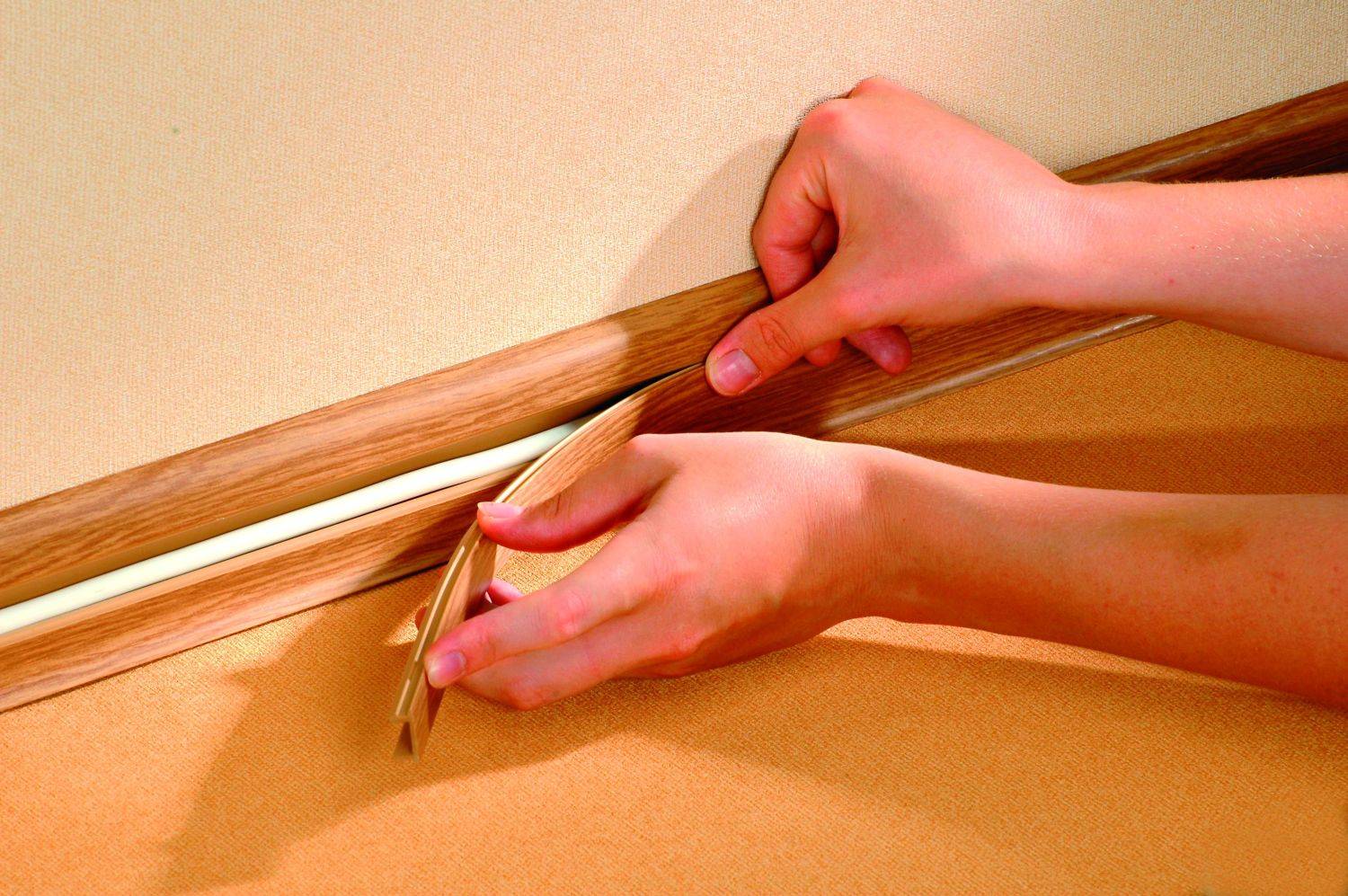

Монтаж проводки по плинтусу

На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.

Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.

Маркировка

В маркировке заключена информация о материале, из которого изготовлены токопроводящие жилы, степени гибкости, изоляции и конструкции защитной оболочки:

Первая буква указывает, из чего сделана жила:

  • если буквы нет, значит медь,
  • если стоит буква А, то это алюминий,
  • АС означает алюминий с дополнительной свинцовой оболочкой,
  • АА — алюминий в алюминиевой оболочке.

Вторая буква обозначает вид провода:

  • К — контрольный;
  • М — монтажный;
  • П — плоский;
  • П(У) или Ш — установочный;
  • МГ — монтажный с использованием гибкой жилы.

Третья буква обозначает материал, использованный для изоляции жил:

  • Э — экранированная;
  • Б — броня из 2-слойной стальной ленты;
  • Ш — полиамидный шелк;
  • В или ВР — ПВХ;
  • Ф – металлическая;
  • К — капроновая;
  • Р — резина;
  • Г — с гибкой жилой;
  • Т — с несущим тросом;
  • МЭ — эмалированная;
  • Л — лакированная;
  • НР — негорючая резина;
  • П — полиэтилен;
  • С — стекловолокно;
  • Н— оболочка не поддерживает горение (например, Бн).

Дополнительно могут присутствовать буквы, обозначающие прочие конструктивные особенности:

  • А — асфальтированный;
  • Б — бронь лентами;
  • Г — гибкий;
  • К — бронь круглой проволокой;
  • О — оплетка;
  • П — плоский;
  • Т — для прокладки внутри труб.

Цифры в конце маркировки означают:

  • количество жил (если первая цифра отсутствует, значит это «монолит»);
  • площадь сечения;
  • номинальное напряжение сети.

Например, 4х2,5-380 означает 4-жильный провод с сечением жил в 2,5 кв. мм.

Какие бывают кабели

Для создания электросети могут быть использованы многожильные и одножильные провода. Одножильные имеют один кабель в оплетке. С таким видом проводов снижается риск короткого замыкания. Многожильные провода составлены из двух или большего количества жил, которые изолированы между собой, и объединены в одну оплетку. Для изоляции многожильного кабеля чаще всего используется резиновое покрытие, а изоляция всех проводов делается из хлопчатобумажной ткани, которую пропитывают специальным огнеупорным составом, предотвращающим возгорания при коротком замыкании.

Для создания одножильных и многожильных проводов может использоваться однопроволочная структура или сплетение нескольких проводников в один. Все кабели различаются между собой по названиям, видам внешней защитной оболочки, переносимой нагрузке, потерям напряжения.

Мягкий кабель

В жилых помещениях очень часто протягивают мягкие многожильные кабеля. Они состоят из большого количества тонких проводников, которые тесно переплетены между собой, имеют тонкую эластичную оплетку. Их достаточно легко помещать в деревянные полы, стены, подводить к розеткам, подключать освещение, так как они достаточно удобны в обращении. Благодаря своей гибкости и легкости их удобно монтировать, обрабатывать, а также проводить замену. У такого вида кабеля есть недостаток – подсоединяя электропроводку, его следует обжимать и прессовать на них особый наконечник.

Жесткий кабель

Каждая жила отдельно состоит из одного проводника. Обычно он способен переносить большую нагрузку, значительно прочней, чем мягкий, но с ним тяжелей работать или проводить замену. Для проводки в городских квартирах предпочитают выбирать трехжильные кабеля с заземлением, что может предупредить последствия удара молнии в здание. Изоляция жил в кабеле обычно имеет разную расцветку. Красный (коричневый) – определяет фазу, синий – ноль, а желтый соответствует заземлению.

Его можно стелить под деревянные полы, помещать в бетонные перегородки. Такой кабель не желательно сильно перегибать в одном месте, так как он не слишком гибок и эластичен. Для электропроводки любого помещения лучше использовать комбинирование мягких и жестких кабелей, выбирая более подходящий для определенного помещения и потенциально переносимой нагрузки.

NYM

Один из самых популярных видов проводов. Этот кабель часто используется для монтажа электропроводки в квартирах, деревянных домах и помещениях, коттеджах. Несмотря не то, что он является гибким, этот вариант оптимален. Он имеет два изоляционных слоя, что делает его более пожароустойчивым и безопасным. Для деревянных помещений этот фактор имеет очень большое значение. Также его можно стелить под деревянными полами, паркетом или ламинатом.

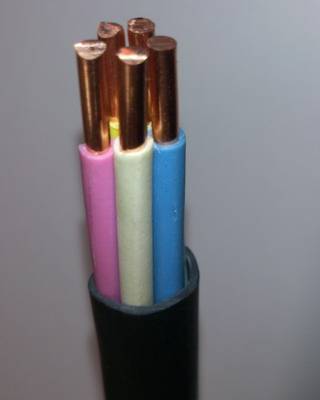

ВВГ кабель

Одножильный вид провода, который часто используется в квартирах и частных домах. Он может иметь круглую и плоскую форму. Он более компактен, чем NYM, и это делает его более удобным в монтаже. ВВГ имеет умеренную стоимость, что делает его доступным.

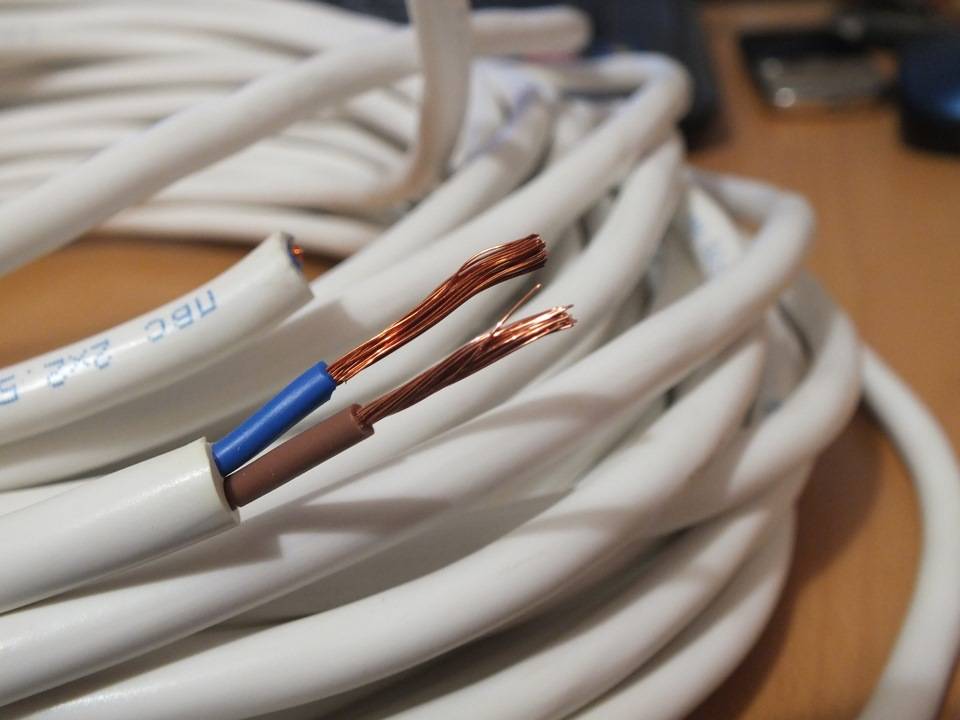

Многопроволочный ПВС

Такой вид кабеля имеет лучшую гибкость, эластичность. Он используется для бытовых приборов. ПВС не очень хорошо подходит для создания длинных линий. Поэтому его не часто выбирают для проведения сети. При прокладывании ПВС в деревянных помещениях, провод рекомендуют помещать в металлический полый корпус. Определить, какой кабель лучше всего укладывать в конкретном месте, вам может помочь квалифицированный электрик.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

№7. Особенности монтажа силового кабеля

Кабель может прокладываться:

  • по воздуху;
  • под землей.

Воздушный способ монтажа более простой в реализации и более дешевый. В этих целях используют кабель СИП, АВК, а также АВВГ и ВВГ с тросовой подвязкой.

Под землей на кабель не действуют порывы ветра, дождь и прочие погодные факторы, но там есть давление почвы и влажность. Прокладывать кабель лучше подальше от деревьев, чтобы их корни не повредили линию. Пользуются при этом кабелем ВБбШв и АВБбШв. Несмотря на стойкость этих изделий, лучше использовать пластиковую трубу для защиты кабеля от повреждений при просадке грунта.

Если есть хотя бы небольшое сомнение в правильности собственного выбора, лучше лишний раз задать вопрос специалистам, нежели потом все переделывать.

Статья написана для сайта remstroiblog.ru.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
