Каркас для сайдинга – металлический или деревянный

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

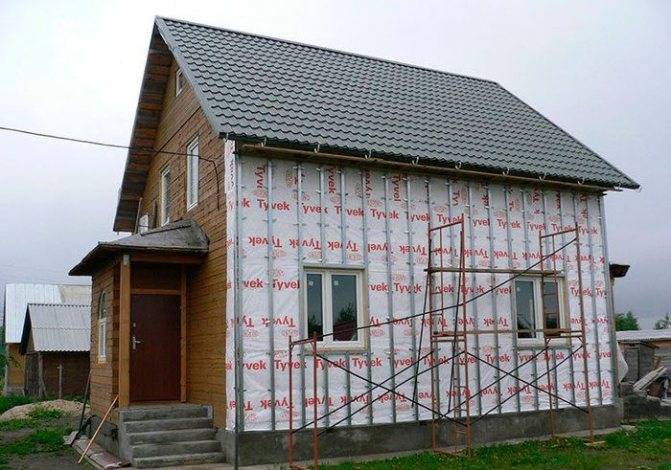

Пример использования металлического профиляИсточник pallazzo.su

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

  • На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
  • Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.

Утеплитель буквально продевается сквозь кронштейнИсточник moypodval.ru

  • Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
  • Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Как крепить обрешетку к фасаду

Рисунок 1. Монтаж обрешетки на П-образный подвес.

И металлический профиль, и бруски лучше всего крепить на П-образные подвесы, с помощью которых удобно моделировать плоскость для установки сайдингового фасада (см. рис 1.).

Шаг между каждым подвесом вдоль профиля не должен превышать 40 см. Такое расстояние между элементами крепления позволит более точно и жестко закрепить направляющие. Шаг между соседними профилями обрешетки под теплоизолятор должен быть несколько уже ширины рулона или листа минваты и соответствовать ширине панелей из пенополистирола. Ширина шага между элементами каркаса под сайдинг может находиться в диапазоне от 40 до 60 см. Более тяжелые облицовочные панели требуют и более частой установки реек. Обрешетка под сайдинг-панели может быть вертикальной или горизонтальной. Расположение профилей и брусков должно быть перпендикулярным панелям облицовки (на фотографии показано устройство обрешетки под горизонтальный сайдинг и отделку проема).

Несколько отличается монтаж каркаса под цокольные сайдинг-панели, размеры которых иные, чем у настенного сайдинга. Шаг обрешетки здесь зависит от длины цокольных листов и не превышает 45 см.

Обрешетка под вентилируемые фасады

Монтаж обрешетки под сайдинг из металлопрофиля может быть выполнен двумя способами:

  • Для крепления на голую стену.
  • Для вентилируемого фасада.

Первый вариант все больше уходит в прошлое. Вентилируемые фасады в силу своих преимуществ выбираются большим числом хозяев.

Существует два вида систем креплений для фасадов вентилируемого типа.

L-образные подвесные системы

Включают в себя оцинкованные металлопрофили и кронштейны. Элементы L-образной формы скрепляются между собой болтовыми соединениями.

Конструктивные особенности системы в том, что профили крепятся к стенке на выдвижных кронштейнах и могут располагаться в 38см от ее поверхности.

Именно с помощью таких систем производят выравнивание «заваленных» фасадов.

Крепление кронштейнов производится на анкерные дюбеля через паронитовую прокладку. Она необходимо, чтобы предотвратить коррозию металла.

U-образные системы

Здесь используются П-образные профили и L-образные кронштейны, имеющие по два ребра жесткости.

Профили зажимаются кронштейнами с двух сторон. Скрепляются элементы при помощи саморезов. Планку, поддерживающую кронштейны, крепят к стенке анкерными дюбелями. Фиксация на поверхности также осуществляется через паронитовые прокладки. Это способ крепежа более сложен в сравнении с предыдущим.

Прочный каркас – надежная основа конструкции

Правильный монтаж сайдинга заключается в последовательном креплении панелей на подготовленный каркас. Помимо этого, сплошная обрешетка помогает в решении следующих задач:

  • создание и регулирование величины вентиляционного зазора;
  • исключение идеального выравнивания поверхностей стен перед монтажом, таким образом, наоборот можно скрыть и замаскировать небольшие дефекты;
  • наружное утепление стен.

Основное назначение каркаса (обрешетки) – опора для сайдинга. Конструкция должна выдерживать общий вес панелей и надежно крепиться непосредственно к стенам. В основном для каркаса применяют 2 вида материалов – деревянные бруски или металлический профиль. Для принятия решения о выборе конкретного материала необходимо учитывать такие параметры:

  • тип сайдинга (виниловый, металлический, цементный) и вес одной пластины;
  • предполагаемый общий вес покрытия – нагрузку на каркас;
  • возможность утепления – вид и толщину теплоизоляционного материала;
  • климатические условия, скорость и преобладающее направление ветра в регионе, особенности эксплуатации здания. Ветровая нагрузка создает дополнительное влияние на все составляющие элементы каркаса и наружную облицовку.

Материал обрешетки

Обрешетка может быть деревянной или металлической.

Деревянная обрешетка

Для изготовления деревянной обрешетки может использоваться брус или доски из древесины любой породы Главное условие – дерево должно быть сухим. Если влажность древесины более 12%, то лучше ее подсушить, для избежания коробления.
Поперечные размеры деревянного профиля могут быть самими разными. Но лучший выбор – доска, по ширине равная длине двух смежных пазов крепления, плюс расстояние между ними. При таком варианте, гвоздь или саморез всегда будет располагаться в средней части прорези, что обеспечит температурный зазор перемещению панели.

Длина стоек должны быть равна высоте стены – для горизонтально ориентированных панелей, и ширине – для вертикально ориентированных.

При необходимости применения утеплителя, брус должен быть на 2–5 см выше толщины утеплителя

Обрешетка из металла

Металлическая обрешетка изготовляется из оцинкованных стальных профилей, применяемых при монтаже гипсокартона, но чуть мощнее.

Металлическую обрешетку можно собрать из стоечного ПП (CD) профиля.

При этом толщина металла должна быть не менее 0,5 мм. Стоечный профиль обязательно должен иметь ребра жесткости.

И обязательный элемент – прямой подвес, для монтажа стоечного профиля. Ими же обеспечивается выравнивание стоек по вертикали относительно плоскости стены.
Видео: виды профилей

Что лучше?

У каждого из видов обрешетки есть свои достоинства и недостатки.

К очевидным достоинствам деревянной обрешетки относится ее цена. Если стены дома деревянные, то появляется преимущество и в монтаже – он становится значительно проще. Однако возможность деформации бруса под воздействием влажности значительно ухудшают эксплуатационные характеристики деревянного каркаса. Также при определенных условиях дерево может загнить или быть подвержено атакам насекомых. Дерево желательно пропитывать противопожарным и биозащитным составом, что также влияет на конечную себестоимость работ.

С другой стороны, срок эксплуатации металлического каркаса гораздо больше. Он не гниет, не разрушается коррозией и насекомыми. Однако, монтаж его, как правило, значительно сложнее. К тому же крепить к нему сайдинг можно только саморезами, которые «цепляются» к стойке одним-двумя витками резьбы. В случае деревянного каркаса саморез полностью входит в толщу деревянного бруса, обеспечивая более надежное свое крепление.

Основные ошибки при монтаже винилового сайдинга:

Монтаж сайдинга без обрешетки прямо на стену.

В Америке так делают, они просто крепят панели на плиты OSB, которыми обшиты каркасные дома. Но в России климат отличается, например в районах с влажным климатом так делать точно нельзя. Между сайдингом и стеной должен быть вентилируемый зазор около 20-30 мм, через который будет удаляться конденсат через софит в крыше. Также очень редко стены дома не являются идеально ровными, поэтому обрешетка необходима.

Кривая подсистема (каркас) под сайдинг.

Главная задача каркаса – это выровнять неровности стен здания и обеспечить вентилируемый зазор. Поэтому каркас под сайдинг должен быть идеально ровным, так как после монтажа сайдинга все неровности будут легко заметны.

Деревянный каркас без антисептирования.

Сайдинг можно устанавливать на металлический и деревянный каркас. Если вам устанавливают деревянный каркас, то необходимо обязательно обработать антисептиком все бруски, для предотвращения нарастания плесени и появления грибка.

Большое расстояние крепления панелей.

Саморез или гвоздь устанавливается через каждые 300-400 мм, обязательно в центр отверстия. Увеличение расстояния крепления может способствовать провисанию сайдинга и ухудшению внешнего вида фасада.

Полностью закрученные саморезы или вбитые гвозди.

Виниловый сайдинг при нагревании расширяется. Чтобы не было деформации сайдинга при линейном расширении, для этого на каждой панели в верхней части предусмотрены овальные прорези. Поэтому крепить необходимо строго посередине овального отверстия и не докручивать саморез полностью (гвоздь вбивать не до конца), чтобы панель сайдинга свободно двигалась в горизонтальной плоскости. Тогда не будут образовываться волны на фасаде в летнее время.

Использование обычных саморезов и гвоздей.

Обязательно нужно использовать оцинкованные саморезы (гвозди), так как крепеж не должен быть подвержен коррозии. При использовании обычных саморезов (гвоздей) со временем появляются ржавые потёки на фасаде и в последствии может произойти обрушение панелей.

Замки между панелями не защёлкнуты.

На каждой панели в нижней части имеются так называемые замки. При монтаже панелей каждая следующая панель защелкивается замком с предыдущей или со стартовой планкой. При этом слышен характерный щелчок. Если не до конца защелкнуть замок, то при нагревании от солнца соединение размыкается и панели расходятся. Если допустить такую ошибку, то придется разбирать часть фасада для ее устранения.

Монтаж панелей вплотную к планкам, углам.

Когда панели сайдинга заводятся в доборные элементы, обязательно необходимо оставлять зазор на температурное расширение: 5-6 мм летом и 9-10 мм зимой. Если не будет пространства для сужения или расширения, то при изменении температуры ваши панели может «повести». Поэтому обязательно при монтаже нужно учитывать температурные и климатические условия местности.

Монтаж сайдинга без соединительной планки (Н профиля).

Сайдинг смонтирован без соединительной планки (Н профиля), внахлест. Через 2-3 года возможно появление щелей в месте соединения, расхождение планок. Поэтому лучше избежать разных советов от монтажников, которые утверждают, что такой вид монтажа допустим.

Необходимые инструменты

Чтобы сделать монтаж обрешетки под сайдинг, вам понадобятся следующие инструменты:

  • Шуруповёрт или, если позволяет бюджет, электродрель со специальной насадкой под саморезы;
  • Водяной или лазерный уровень, длиной от одного метра. Для того чтобы монтировать профиль, удобно, если на ребре уровня есть магнитная лента;
  • Ножницы для металла или ножовка для дерева;
  • Молоток;
  • Перфоратор;
  • Болгарка;
  • Рулетка, как правило, дольше 3 метров;
  • Строительный карандаш;
  • Капроновая нить;
  • Меловый шнур;
  • Средства защиты — можно приобрести или поискать нечто подобное дома — одежда для работы, очки, перчатки.

Зачем нужна обрешетка под сайдинг

Почему нельзя монтировать виниловый сайдинг для дома или фасадные панели непосредственно на стену? Какие функции выполняет обрешетка? Эти и другие вопросы будут раскрыты в этой статье.

Обрешетка необходима для:

  • выравнивания
    рабочей поверхности перед оформлением здания;
  • установки
    теплоизоляции;
  • циркуляции
    воздуха под отделочным материалом;
  • закрепления
    сайдинга.

Процесс монтажа цокольного сайдинга для дома

Отсутствие воздухообмена, а также накапливание конденсата под панелями создают идеальные условия для развития плесени. Кроме того, если поверхность стен не выровнена, то после отделки дома сайдингом неровности на фасаде будут заметны еще больше.

Деревянная

Деревянные профили под сайдинг для дома появились самыми первыми в нашей стране в конце 90-х годов. Популярность такой обрешетки объяснялась главным ее плюсом – низкой ценой. Но со временем стало понятно, что для долгосрочной эксплуатации профилей из дерева необходимы:

  • предварительная
    обработка средствами от плесени, насекомых и грызунов;
  • пропитка
    противопожарным составом.

Необходимость дополнительной обработки древесины уже
не делает деревянную обрешетку бюджетным вариантом. Скорее наоборот. К тому же,
деревянная конструкция нуждается в просушивании хотя бы до 30%, что создает
дополнительное неудобство.

Деревянная обрешетка под сайдинг для дома

Плюсы:

  • низкая
    стоимость основного материала;
  • простой
    монтаж с помощью гвоздей или саморезов.

Минусы:

  • дополнительные
    расходы на обработку брусков для длительной эксплуатации;
  • сложность
    в выборе качественной древесины – без гнилостных образований, синевы и большого
    количества влаги, с заданными размерами (минимально 50×50 мм) и одинаковой
    толщиной по всей длине;
  • возможна
    деформация;
  • не
    подходит для цоколя – древесина быстро разрушается от постоянных процессов
    намокания, высыхания и повышенной влажности.

В статье «Виниловый сайдинг всегда «ведет волной» – миф № 4» были разобраны основные причины деформации панелей ПВХ. Еще одной причиной появления «волн» на стене может стать деревянная обрешетка, так как природный материал постоянно вбирает и отдает влагу. Размеры брусков в процессе также меняются.

Пластиковая

Пластиковая обрешетка встречается реже деревянной или
металлической. Полимерная обрешетка – это подсистема из пластика повышенной
прочности. Профиля отличаются особым строением, не похожим на классические
варианты.

Пластиковая обрешетка под сайдинг для дома

Достоинства:

  • не
    гниет и не подвергается коррозии;
  • не
    впитывает влагу;
  • не
    нужно обрабатывать дополнительно пропитками;
  • улучшенная
    вентиляция фасада благодаря специальному строению полимерной конструкции;
  • форма
    направляющих повторяет геометрию панелей из ПВХ.

Недостатки:

  • прочность
    ниже, чем у дерева или металла;
  • мало
    реальных отзывов об использовании такого типа обрешетки.

По стоимости и долговечности пластиковая решетка
аналогична металлической. Особенностью является разнообразие крепления
конструкции к стене:

  • на
    подвесы;
  • в
    специальные отверстия под саморезы.

Металлическая

Металлическая обрешетка – это конструкция из оцинкованного
профиля сечением 60×27 мм. Такой же вид профиля используется в работе с
установкой гипсокартона.

«Пирог» для установки сайдинга для дома

Крепятся на стену профили с помощью подвесов П-образной формы и саморезов. Более подробно о сборке «пирога» на фасаде для установки сайдинга написано в статье «Монтаж сайдинга зимой: нюансы и советы».

Плюсы:

  • высокая прочность и стойкость к механическим воздействиям;
  • выровненная поверхность, идеальная для монтажа сайдинга для дома или фасадных панелей;
  • оцинкованный материал не боится коррозии;
  • простой монтаж на подвесы.

Минусы:

  • стоимость
    выше, чем у стандартного деревянного бруса (исключение – более качественный
    пиломатериал);
  • рекомендуется
    соединять профиль со стеной только с помощью саморезов.

Монтаж металлической обрешетки мастером от компании «АВИ»

Команда профессионалов «АВИ» рекомендует:

  • Использовать
    при обшивке дома сайдингом именно металлическую обрешетку. Это самый удобный
    вариант для монтажа: профили выпускаются в стандартном размере и приобретаются
    в комплекте с подвесами, дюбелями и саморезами.
  • Выбирать
    металлический профиль и все детали к нему только с цинковым покрытием – так
    можно избежать коррозии почти со стопроцентной вероятностью.
  • Профиль
    из металла не следует резать болгаркой – произойдет разрушение антикоррозийного
    цинкового покрытия, лучше воспользоваться ножницами по металлу.

Прочный каркас – надежная основа конструкции

Правильный монтаж сайдинга заключается в последовательном креплении панелей на подготовленный каркас. Помимо этого, сплошная обрешетка помогает в решении следующих задач:

  • создание и регулирование величины вентиляционного зазора;
  • исключение идеального выравнивания поверхностей стен перед монтажом, таким образом, наоборот можно скрыть и замаскировать небольшие дефекты;
  • наружное утепление стен.

Основное назначение каркаса (обрешетки) – опора для сайдинга. Конструкция должна выдерживать общий вес панелей и надежно крепиться непосредственно к стенам. В основном для каркаса применяют 2 вида материалов – деревянные бруски или металлический профиль. Для принятия решения о выборе конкретного материала необходимо учитывать такие параметры:

  • тип сайдинга (виниловый, металлический, цементный) и вес одной пластины;
  • предполагаемый общий вес покрытия – нагрузку на каркас;
  • возможность утепления – вид и толщину теплоизоляционного материала;
  • климатические условия, скорость и преобладающее направление ветра в регионе, особенности эксплуатации здания. Ветровая нагрузка создает дополнительное влияние на все составляющие элементы каркаса и наружную облицовку.

Дополнительные рекомендации

Для плотной усадки утеплителя нужно делать расстояние между горизонтальными рейками на 0,5 -1,0 см меньше ширины самого утеплителя. Для начальной и последней направляющих, требуется прочное основание. Это обеспечивается перемычками из профиля UD (для металлической обрешетки) или перфорированного уголка из оцинковки (для дерева).

Основным правилом при составлении панелей во время установки является использование целой последней панели. Остальные панели можно разрезать, но уменьшение размеров не должно превышать 20 см. При этом нужно наблюдать, чтобы швы не совпадали. В этом случае сайдинг, установленный своими руками, будет смотреться особенно красиво.

Подготовка стены и установка каркаса

Схема деревянной обрешетки под сайдинг.

Хотя монтаж обрешетки под сайдинг — не очень сложная операция, она в любом случае требует тщательной подготовки поверхности. Стену нужно очистить от пыли, отслаивающихся фрагментов краски или штукатурки, заделать трещины цементным раствором. Если будет укладываться теплоизолятор, стена предварительно выравнивается:

  • с нее убираются значительные выступы или торчащие конструкции;
  • оштукатуриваются глубокие впадины;
  • с проемов снимаются наличники, отливы, сбиваются откосы.

Будет целесообразно обработать плоскость грунтовкой.

Теперь подробнее о том, как собрать обрешетку. Ее монтаж начинается с установки двух вертикальных (по углам стены) или двух горизонтальных (вверху и внизу) брусьев или профилей. Профили устанавливаются в П-образные подвесы. Точность установки и подвесов, и планок осуществляется по уровню и отвесу. После того как крайние профили будут закреплены, между ними через небольшие промежутки натягиваются нити, которые станут ориентиром для установки остальных направляющих. Верхние и нижние кромки профилей (при вертикальной установке) или боковые (при горизонтальной) торцуются стартовыми и завершающими планками, устанавливаемыми с помощью уровня. Профилем обшиваются и периметры оконных и дверных проемов. Старайтесь подобрать рейки таким образом, чтобы их длина соответствовала протяженности или высоте стены. Чем меньше стыков будет в обрешетке, тем проще будет избежать неровностей в дальнейшем.

Установка угловых планок и стартовой панели сайдинга.

Если вы не будете утеплять стену или уже закончили этот процесс, приступайте к монтажу обрешетки под облицовку (второй каркас называется контробрешеткой). Она устанавливается на первичный каркас, но отделяется от него паропроницаемой мембраной, которая крепится сверху изолятора. Крайние рейки под сайдинг должны крепиться к стене на расстоянии 10 см от ее углов, только в этом случае угловые профили облицовки лягут точно на рейки обрешетки. Устройство второго каркаса после утепления фасада проходит намного быстрее, так как вертикальная плоскость уже выстроена, остается только присоединить контробрешетку к предыдущему слою. Правда, дополнительная проверка установки каждой планки с помощью уровня или отвеса не помешает. Теперь можно приступать к облицовке дома сайдингом.

http://moisaiding.ru/youtu.be/Cu2EtRpjd-Y

Монтаж обрешётки под сайдинг

Основной этап. От качества его выполнения зависят долговечность и внешний вид фасада. Состоит их нескольких подэтапов:

Визуальный осмотр и подготовка. Перед началом работ поверхность фасада внимательно осматривается на предмет посторонних выступающих предметов и нарушения целостности несущей конструкции стены. Всё лишне с фасада снимается. Трещины расшиваются и заделываются цементным раствором или фасадной штукатуркой для базового слоя.

Пораженная грибком поверхность зачищается и обрабатывается антисептиком. Протягивается вся необходимая проводка для освещения фасада.

Разметка. Для отбивки вертикальных и горизонтальных осей применяются лазерный, водяной или обычный строительный уровень. Суть метода от этого не меняется. Внизу стены рисуется горизонтальная линия. По ней отмечаются места крепления кронштейнов с шагом 600 мм.

Затем отбивается крайняя линия по вертикали. По ней отмечаются места установки кронштейнов с шагом 600 –1000 мм.

По получившейся координатной сетке с помощью строительного уровня отмечаются места установки остальных кронштейнов.

Монтаж кронштейнов. Каждый крепежный элемент закрепляется на два анкерных дюбеля или саморезы. Сначала осуществляется примерка кронштейна, и отмечаются места установку дюбелей.

Затем высверливаются отверстия диаметром немного меньше, чем у дюбеля. После этого к стене прикладывается паронитовая прокладка, на неё ставится кронштейн, закручиваются дюбеля.

Монтаж каркасных профилей. В первую очередь монтируется нижний горизонтальный элемент, на котором будет закреплена стартовая планка. Профиль и кронштейны соединяются между собой на саморезы или болты. Всё зависит от типа фасадной подвесной системы.

После установки стартового профиля монтируются вертикальные стойки. Горизонтальные связи не всегда присутствуют в системе подвесных фасадов под сайдинг.

Металлический оцинкованный каркас – это лучший выбор для устройства вентилируемого или обычного фасада из сайдинга. Конструкция прочная и долговечная. Скорее разрушится сайдинг, чем металлическая подсистема.

Четвертый шаг: Установка наличников.

Различают три системы обрамления проемов:

  1. Окно или дверь на одном уровне со стеной.

В этом случае можно применить J-планку

Важно правильно выполнить соединение на углах

  • Проложите гидроизоляцию.
  • Установить две вертикальных J-планки или наличника по обеим сторонам.
  • Закрепить над проемом профиль горизонтально с выносом за раму минимум по 6см. с каждой стороны.
  • Соединить рейки следующим методом: вырезать в нижней части горизонтального профиля полоску и отогнуть ее вниз, сбоку на вертикальных планках сделать надрез 2см. и срезать под углом 45гр. верхнюю часть.
  • Скрепить верхнюю и боковые элементы.
  • Нижнюю рейку присоединить аналогичным образом, но полоску выполнить на вертикальных элементах. Делать полоски нужно чтобы они закрывали соединение обшивки, защищая от проникновения влаги внутрь.

  1. Проемы с откосами не более 20 см.

Отделку сделать около оконными планками или наличниками.

  • Смонтируйте финишные планки по всему периметру.
  • Установите сначала верхний и нижний профиль, затем боковые.
  • Сделайте соединения как описано выше.

  1. Проемы с глубокими откосами.

Обычно их отделывают сайдингом. С внутренней стороны устанавливают гибкий отлив.

  • По периметру закрепите внутренние и внешние угловые панели.
  • Между ними монтируйте сайдинг.

Пятый шаг: Крепление первой панели.

Общее правило фиксации: нельзя плотно прибивать и натягивать сайдинг, обязательны зазоры для температурного изменения размеров. Крепить следует с шагом 30-40 см.

  • Вставьте первую панель в угловой элемент и замок стартовой планки. Между панелью и нижним краем замка зазор 6 мм. (при монтаже в холодное время года оставьте 9 мм.).
  • Закрепите сайдинг к обрешетке.

Наращивание можно сделать:

  • Внахлест 2,5 см, для этого укоротите крепежные полосы и замки панелей.
  • Н-профилем – выполняется аналогично сращиванию угловых планок. До софита оставьте зазор 3 мм., применительно стартовой планки профиль опускаем на 6 мм. Тот же зазор сохраняется около любых выступающих на стене конструкций.

Шестой шаг: Монтаж сайдинга.

  • Остальные панели монтируйте тем же способом, что и первую.
  • Проверяйте уровень каждые 2-3 ряда.
  • Устанавливая сайдинг вокруг проемов, при необходимости подрезайте. В нижней части окна зафиксируйте дополнительную финишную рейку для выравнивания плоскости обшивки.
  • Крепление осуществляйте «зацепами».

Седьмой шаг: Облицовка под крышей.

Под конструкцией кровли крепиться финишная планка:

  • Измерьте расстояние между замком предпоследней панели и нижней линией замка финишной планки, отступите 2 мм.
  • На отдельной панели срежьте верхний модуль замкового соединения.
  • Сделайте зацепы сверху на расстоянии 20 см. друг от друга. Надрезы отогните на внешнюю сторону.
  • Подрезанный сайдинг вставьте в предпоследнюю панель и защелкните замки финишного элемента.

Система профилей для сайдинга

Монтаж металлической обрешетки под сайдинг осуществляется с использованием подсистемы профилей разного типа:

  • Каркасные элементы – это стальные оцинкованные профили, из которых монтируется основной жесткий каркас.
  • CD-профили – идут на горизонтальные и вертикальные стойки.
  • UD-профили – из них выполняется окантовка проемов окон и дверей.
  • CD-соединители – используются для сращивания основных профилей.
  • CD-скобы – это П-образный крепежный кронштейн.

Элементы металлического каркаса скручиваются между собой специальными саморезами по металлу 9,5Х3,5мм. К стенке система крепится при помощи дюбель-шурупов, дюбель-саморезов или саморезов в зависимости от того, из какого материала изготовлена стена.

Установка внутренних угловых планок

Установка углов производится перед монтажом основных панелей, сразу после крепления стартовой планки. Внутренний угловой профиль крепится нижним краем по уровню стартовой планки, плотность расположения саморезов рекомендуется 25-30 см.

Если стартовая планка мешает расположить профиль на нужном месте, с углового профиля следует срезать гвоздевые планки на длину, равную ширине стартового профиля плюс температурный зазор.

При необходимости нарастить угловую планку, срезают с верхней гвоздевые планки на 30 мм и внахлест устанавливают верхнюю над нижней для правильного стока воды. Величина нахлеста не более 25 мм, чтобы соблюдался температурный зазор.

Можно оформить угловое соединения при помощи J-планки, которая дешевле, чем угловая. Это можно сделать с помощью одной планки, когда она плотно примыкает наружным краем к ряду панелей одной стороны, а панели второй стороны устанавливаются в нее.

Второй вариант — использование двух планок с каждой стороны угла, при этом возникает опасность проникновения воды в щель между планками, поскольку абсолютной плотности соединения тут не добиться, кроме того, температурные зазоры в любом случае необходимы.

Технология монтажа

Установить конструкцию несложно, если выполнять все работы внимательно и аккуратно.

Устройство каркаса из бруса

Пошаговая инструкция:

  1. Определяется толщина теплоизоляционной продукции, под нее подбираются деревянные стойки. Чаще всего они имеют габариты 50*40 мм.
  2. При работе с домом из бруса или похожего материала настилается пароизоляция.
  3. Проводится разметка, расчерчиваются линии расположения элементов.
  4. Первыми монтируются детали по углам. Для этого их предварительно рассверливают. Рекомендуется делать не больше двух полных проходов через рейку, чтобы обеспечить быстрое наживление, а остальное – в виде наметок. Отверстия располагают на расстоянии, обеспечивающем надежную фиксацию саморезами. В качестве альтернативы для крепежа можно выбрать гвозди.
  5. Рейки устанавливаются на место и наживляются. Под них подкладывается брусок или другой подходящий материал, после чего планки выравниваются с помощью уровня и фиксируются.
  6. Между угловыми стойками натягивается шнур, по нему необходимо выставить оставшиеся элементы.
  7. Если планируется утепление, то для создания вентиляционного зазора сверху настилается гидроизоляция, а уже по стоящим фрагментам необходимо набить рейки.

Схема устройства деревянного каркаса

При выполнении работ край деталей подрезают. Это позволит сформировать зазор сверху и снизу. Нижний участок дополнительно пропитывают защитными составами.

Установка металлического профиля

Монтаж каркаса под сайдинг из профиля считается более простой процедурой, чем предыдущий вариант. Алгоритм действий:

  1. Производится разметка поверхности. Если требуется, то предварительно натягивается пароизоляция.
  2. Металлические детали обрезаются до нужного размера. Это легко сделать электрическим лобзиком, болгарку использовать не рекомендуется.
  3. По проведенным линиям с выбранным шагом выставляют подвесы. Крепление осуществляется на дюбели и саморезы по просверленным отверстиям. Усики подгибаются.

  4. При помощи уровня с учетом верхнего и нижнего зазора выравниваются и фиксируются угловые и последующие детали. Выступающие края подвесов загибаются.
  5. Между стойками внешнего соединения стен обязательно устраиваются перемычки, формирующие угол 90 градусов.

Собрать такой каркас своими руками несложно, но требуется обеспечить конструкции жесткость.

Монтаж обрешетки с утеплителем

Уложить теплоизоляцию можно несколькими способами:

Для деревянных конструкций хорошо подходит минеральная вата. Материал располагается между стойками обрешетки, для этого расстояние между ними должно быть на 1 см меньше

Предварительно осторожно запениваются щели между стеной и брусом, чтобы исключить мостики холода. Если утеплитель укладывается в два ряда, то предварительно возводится контробрешетка

Сверху натягивается гидроизоляция и подшиваются рейки для создания зазора.

Деревянная контробрешетка с утеплителем

На металлическом каркасе располагается каменная вата, пеноплекс или похожая плитная продукция. Первоначально крепится подвесная система, утеплитель нанизывается на усики крепежных элементов. Материал следует располагать в шахматном порядке, дополнительно фиксируя специальными дюбелями. Далее устанавливаются профили.

Монтаж металлической обрешетки с утеплением

После этого сайдинг монтируется согласно инструкции производителя.

Обрамление окон и дверей

Это мероприятие выполняется в обязательном порядке. Отделка проемов может осуществляться разными способами:

Обрамление проемов: 1 — металлическим профилем; 2 — деревянным брусом

  1. Если окно достаточно широкое, то по его краям в полную длину пускаются вертикальные стойки, а горизонтальные подшиваются отдельно. Но число деталей, располагаемых сверху и снизу, рекомендуется увеличить, сделав чаще шаг крепления.
  2. При деревянной обрешетке проем может обшиваться отдельно. Для этого достаточно расположить по периметру брус или рейку, чтобы создать единую наружную плоскость.

При правильном выполнении работ профили для сайдинга и рядовые панели займут свое место без особых проблем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
