Каркасное помещение над гаражом - строительство и монтаж пошагово

Как обустроить верхний этаж гаража

Жилую комнату над гаражом изолируют от звуков и неприятных запахов снизу. В противном случае проживание будет доставлять неудобства. В качестве шумоизолятора используют:

панели ЗИПС (для установки плит н потребуется монтаж обрешетки);
листы из пробки (погасят вибрацию и звуки от ударов);
термозвукоизол (современный эффективный материал).

Для второго этажа необходим слой гидроизоляции и пароизоляции, с этим справятся рулонные материалы (пленка, рубероид).

Второй этаж утепляют: стены, скаты крыши, фронтоны. Для этого используют:

мин.вату;
пенополиуретан;
пенополистирол;
пенопласт.

Утеплитель укладывают между брусьями обрешетки. Обшивают отделочным материалом: гипсокартоном, вагонкой, деревянными или панелями ПВХ, листами ОСП.

Внимание! Между крышей и утеплителем оставляют зазоры вентиляции. Потолок нижнего этажа подбивают мин

ватой, слоем паро и гидробарьера. На пол второго этажа засыпают керамзит, поверх – самовыравнивающую стяжку. В качестве финиша, как вариант — пробковые плиты

Потолок нижнего этажа подбивают мин. ватой, слоем паро и гидробарьера. На пол второго этажа засыпают керамзит, поверх – самовыравнивающую стяжку. В качестве финиша, как вариант — пробковые плиты.

Электропроводку укладывают в кабель-каналы и прокладывают отдельный контур. Если надстройка над гаражом из дерева, то для освещения рекомендуют люминесцентные лампы и энергосберегающие светильники.

Отопление в гараже осуществляется следующими способами:

Электрообогреватели.
Отопительный котел с закрытым типом.
Каминные вкладыши.

Какую документацию оформлять на реконструкцию гаража

Перед тем как построить второй этаж на гараже, необходимо узаконить свои действия и оформить документы. Для этого:

Потребуется градостроительный план. Выдается в администрации города.
После составления схемы реконструкции и плана, обращаются в администрацию за разрешением на строительство.
После всех работ на объекте, обращаются за выдачей разрешения на его эксплуатацию и регистрацию.

Соседи по ГСК, чаще всего, выступают против подобных манипуляций в гаражном кооперативе. Это связано с пожароопасность объекта (если верхняя конструкция деревянная или из СИП-панелей), с возможным попаданием снега на крыши со второго этажа, с потреблением большого количества электроэнергии и другим причинами. Иногда, разрешение принимается после судебной процедуры. Имейте в виду, что незаконно возведенное или реконструированное здание подлежит демонтажу за счет его владельца.

Надстроить второй этаж на гараже своими руками достаточно сложно. Если опыта в этом деле маловато, лучше заплатить хорошей бригаде. Последствия после «любительской» стройки, обходятся очень дорого.

Оценка состояния гаража

Когда ваш гараж строился, скорее всего, никто не задумывался о том, что на нём могут построить ещё один этаж, который будет весить не одну сотню килограмм. Поэтому нужно оценить состояние строения. Для этого нужно:

Начните со стен

Убедитесь, что на них нет трещин, они не перекошены.
Далее можно обратить внимание на фундамент. Он в принципе должен быть ниже линии промерзания грунта

Фундамент также не должен иметь никаких видимых дефектов.
Идеальным вариантом будет ленточный фундамент, глубина которого более 1,5 метров. Свою роль сыграет и возраст фундамента. Чем он моложе – тем лучше.

Пошаговая инструкция

После разработки проекта и определения порядка работ по чертежу приступают к постройке гаража. По плану легко следить за всеми этапами строительства. Гараж – достаточно простое сооружение, так что его возведение можно выполнить своими собственными руками.

Согласно требованиям СниП, мансарда считается жилым помещением, если ее высота в самой большой точке не менее 2,5 метра.

Устройство фундамента

Фундамент ленточного типа выбирают для гаражей на две машины, в остальных случаях он может быть монолитным. Строительство проходит в несколько этапов:

нанесение разметки габаритов постройки на грунт;
вырывают канаву по периметру гаража. Ее глубина должна быть ниже уровня промерзания грунта, обычно 1 метр;

укладывают слой песка и щебня – 0.2 метра;
монтируется усиление фундамента обрешеткой из арматуры;
выстраивается опалубка и заливается бетонная смесь по всему периметру сразу. Частичная заливка снижает уровень нагрузок на фундамент;
после застывания организуют гидроизоляцию двумя слоями рубероида.

Стены

Чаще всего используют кирпич или пеноблоки. Толщина первых стен – полтора кирпича, а во втором случае строительство ведут блоками 60х30х20 сантиметров.

Работы проводят следующим образом:

укладка первого ряда с заделыванием щелей, выравниванием основы и получением ровной основы для следующих рядов;
в блоках делают канавки и укладывают арматуру для укрепления;
каждый 4-й ряд для пеноблока или 5-й для кирпича усиливают арматурой;
проемы для окон и ворот также дополнительно укрепляются;
ворота монтируют при полуметровом уровне стен;
несущие конструкции укрепляют поясом железобетона на высоте 2,5 метра, считающейся оптимальной для первого этажа гаража.

Постройка второго этажа

На железобетонный слой устанавливают стропила, и организуют перекрытие. Рекомендуется выбирать под него железобетонные плиты. Пол-потолок утепляется, и сооружается прослойка гидроизоляции. Методика, по которой станут надстраивать мансарду, зависит от формы крыши. Чаще всего используют двускатную крышу.

Стропила одним концом упираются в несущие стены, а другим – на центральную балку или дополнительную стену. Упор на перекрытие нежелателен, так как железобетонные плиты достаточно хрупки. Крышу укрывают любым кровельным материалом.

Вентиляция и электропроводка в надстройке

В каждом помещении под потолком и на уровне пола оставляют отверстия для организации естественной приточной вентиляции. Они должны быть на 0,2 метра выше уровня пола и на 0,15 метра ниже потолка. Общая их площадь не превышает 0,3 % площади помещения, чтобы движения воздуха были заметны.

Монтаж проводки выполняют согласно плану. Необходимо позаботиться об изоляции, ведь это помещение с повышенными требованиями к пожарной безопасности. После возведения стен и до чистовой отделки также разводятся трубы водоснабжения.

Электричество в мансардном помещении используют для отопления. Устанавливают радиаторы, конвекторы или кондиционер. Для этого предусматривают отдельный рубильник в щитке.

Обычно, второй этаж над гаражом закладывается в проект изначально. Так, исключается риск получить деформацию блока, проседание фундамента и прочих неожиданностей. Если светлая мысль о расширении полезной площади пришла гораздо позже, придется произвести оценку общего состояния гаража, а при необходимости усилить стены и основание.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

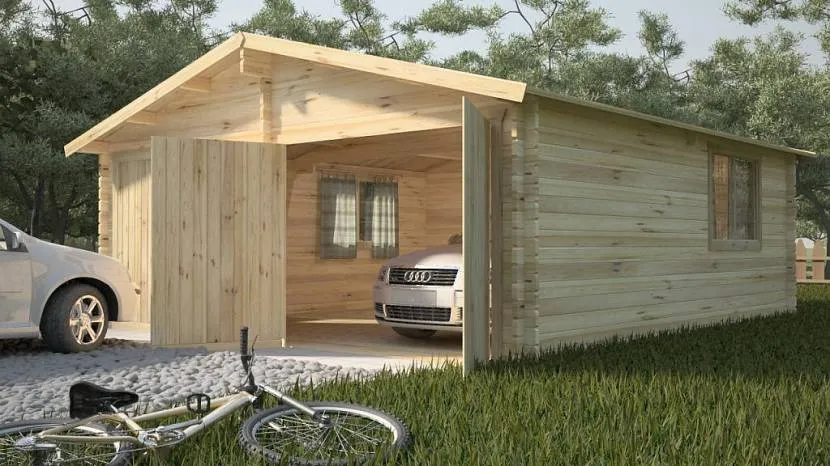

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

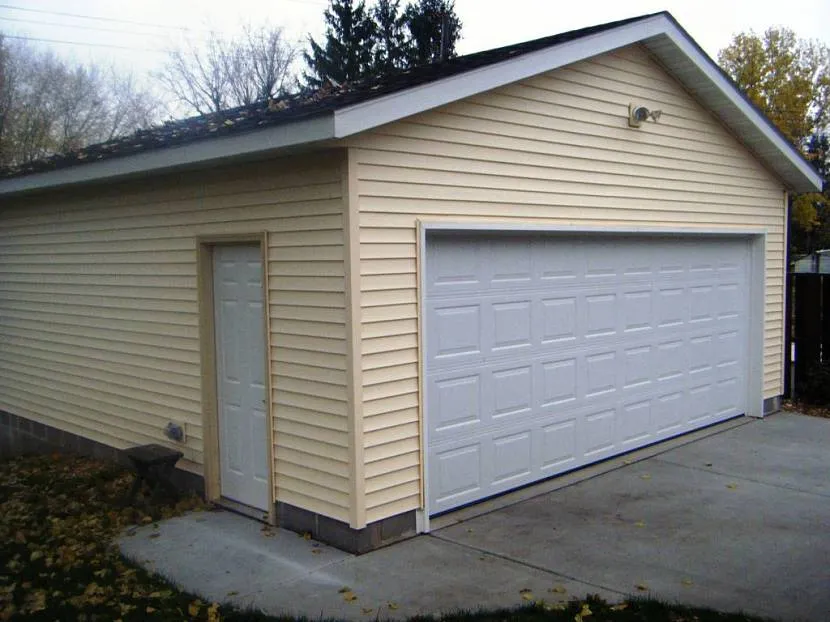

Проект гаража с кладовойИсточник sk-amigo.ru

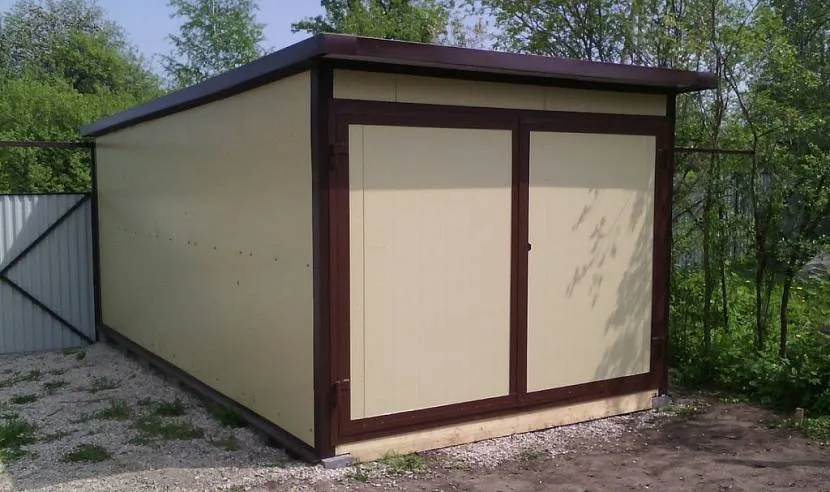

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусмотрены.

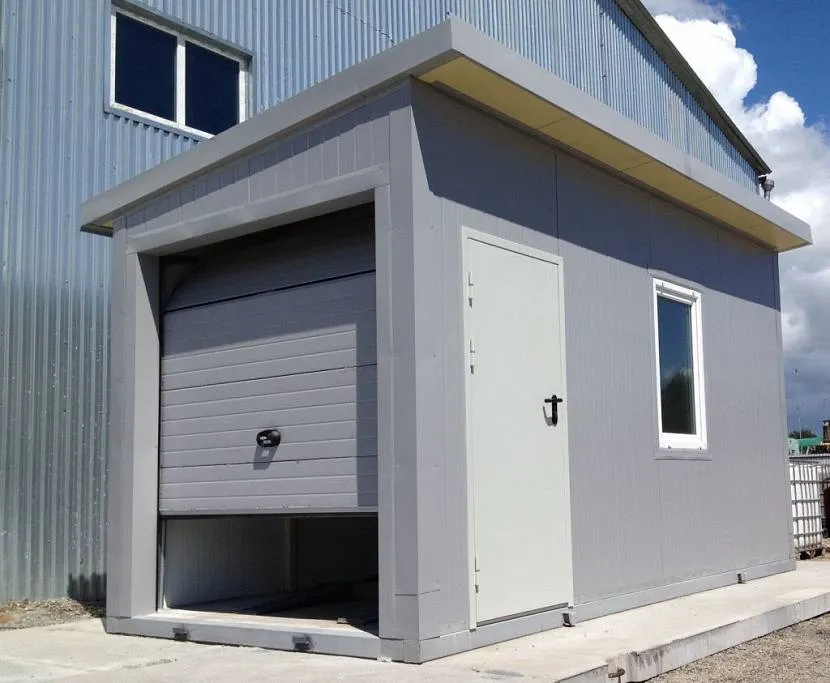

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

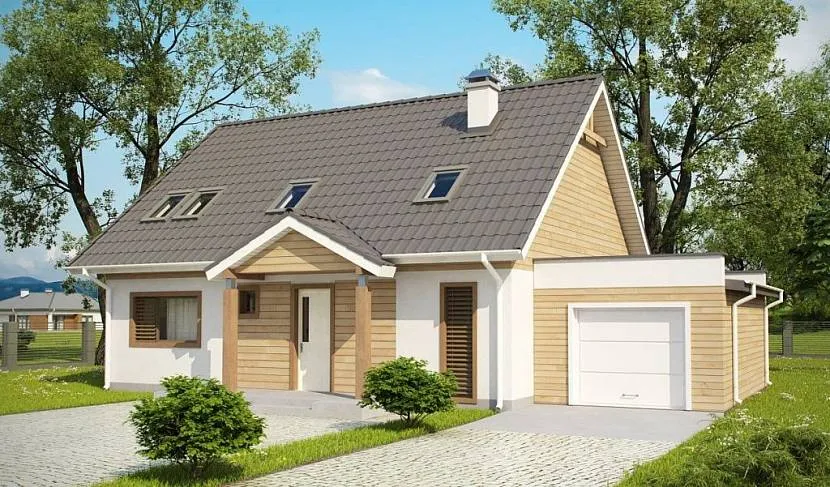

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

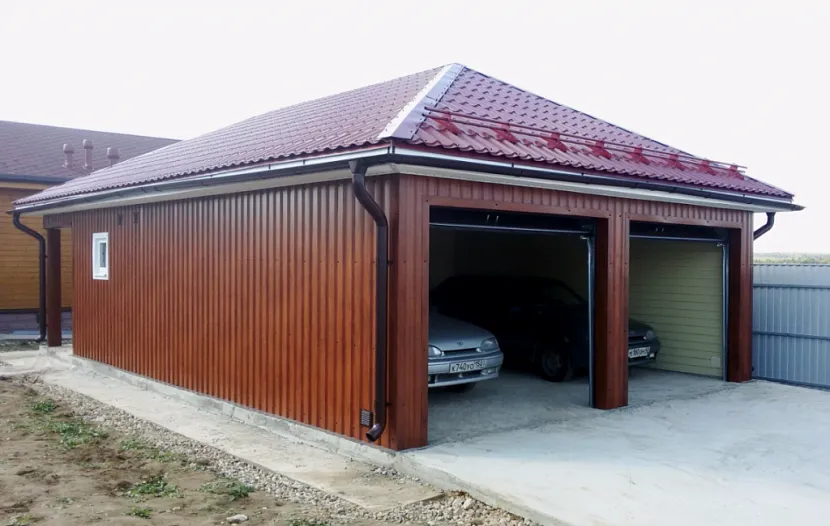

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

5×6 м;
4,5×6 м;
6×6 м;
6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

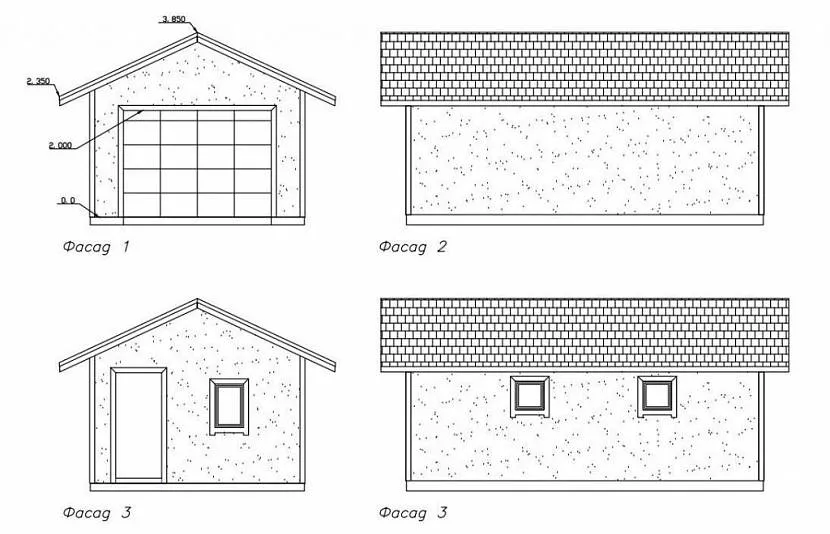

Схематическое изображение гаражаИсточник b8.mxc.com.ru

В зависимости от установленных размеров, рассчитывается количество материала.

Идеи расположения

Когда материал выбран, необходимо определиться с местом расположения конструкции. Чтобы машина не ехала через весь участок, уместно установить гараж с навесом при въезде во двор, сразу за воротами или же сбоку от них, с выходом к участку забора.

Такое сооружение может представлять собой:

автономный навес;
постройку, соединяющую ворота и дом;
пристройку к жилому дому, гаражу или хозблоку.

Конечно, удобно, когда навес расположен возле дома, ведь в плохую погоду не надо добираться до гаража через огромные снежные сугробы или же идти по лужам. Хорошо, когда гараж находится на маленьком расстоянии от выезда со двора. Желательно, чтобы дорога была без уклона и поворотов. Не стоит возводить гараж с навесом из шлакоблоков в низине, иначе его будут подтапливать атмосферные и грунтовые воды.

Прежде чем начинать установку гаража с навесом перед домом или во дворе, убедитесь, что на выбранном участке отсутствуют водопровод, линии электропередач, канализационные конструкции и трубы отопления. Если что-либо из перечисленного выйдет из строя, то наличие гаража помешает ремонту – выполнить задачу окажется намного сложнее и дольше. Поэтому такая планировка не совсем практична.

Также не забудьте о том, что впереди гаража должно быть пространство для открывания ворот. Если же на загородном участке достаточно места, оставьте территорию для мойки транспортного средства и его обслуживания. При желании можно оставить свободное место между гаражом и домом.

Для самостоятельного возведения гаража можно выбрать стандартный проект или же самостоятельно нарисовать чертеж.

Возведение каркаса конструкции не представляет собой ничего сложного, а вот крыша имеет несколько видов, у каждого из которых – свои особенности:

односкатная – простейший тип кровли, можно использовать в различных регионах, но в данном случае важно установить оптимальный уклон ската (обычно – в пределах 15-30 градусов);
двускатная – используется для конструкций больших площадей, сложнее в производстве и установке, но имеет улучшенные характеристики;
арочная – уместна для различных металлических конструкций, оптимальная высота от нижней до верхней точки – 600 мм.

Размер навеса зависит от модели транспортного средства и, конечно же, от количества автомобилей. Гараж на две машины может заменить аналогичное сооружение для одного крупногабаритного автомобиля. При проектировании конструкции надо учитывать не только размеры машины, но еще и наличие свободного пространства. К ширине авто рекомендуется добавить 1000 мм в каждый бок, а к длине – 700 мм спереди и сзади.

Если гараж предназначается для двух машин, то обязательно надо оставить 800 мм между автомобилями.

Учтите, что с параметрами гаража надо определиться еще до проектирования конструкции.

Занимаясь расчетами, надо обратить внимание на следующие нюансы:

внутри конструкции должно быть просторно, поскольку большое помещение позволит при ремонте транспортного средства позвать помощников, а вот недостаток места негативно отразится на качестве работы;
выбирайте оптимальный размер стен и фундамента, ведь помещение со слишком большой площадью сложно отапливать, а в холодном вам будет некомфортно;
толщина стен должна быть пропорциональна теплоизоляции, поэтому для сохранения тепла внутри помещения на толщине стен не рекомендуется экономить;
предварительно продумайте места хранения различного инвентаря и инструментов.

Габариты гаража напрямую зависят от размеров транспортного средства. Если уверенности в точности собственных расчетов нет, обратитесь за помощью к специалистам.

Проект №10. Проект гаража на три авто

Автор проекта задумывал его как гараж с жилой зоной для обслуживающего персонала. Решение будет интересно владельцам больших участков, выдвигающих повышенные требования к собственному комфорту. На общей площади 145 м² расположились следующие зоны:

гараж на три автомобиля, но въездов, увы, только двое, потому одна из машин будет постоянно заблокирована, что можно считать недостатком проекта;
две небольшие спальни с практически зеркальной планировкой.

Гараж предлагают строить на монолитном фундаменте, стены возводить из кирпича, а для кровли использовать металлочерепицу.

Обустройство мансарды

Обязательно мансарда должна быть включена в систему отопления и вентиляции. Оптимальная температура должна быть не ниже 18°С, а влажность не выше 70%.

Для того, чтобы достичь вышеуказанных параметров комфорта следует продумать систему воздухообмена.

Самым простым и эффективным способом вентиляции является установка специальных клапанов-проветривателей на стеклопакеты. Вторым, еще более действенным способом является установка дверей с вентиляционными отверстиями, перекрытых защитной сеткой.

Также эффективным решением является установка на потолке или в верхней части стены вытяжки. При этом, каналы вытяжек любого типа выводятся на крышу.

СПРАВКА: Желательно утеплять каналы вытяжки, это позволит обеспечить хорошую тягу. Чтобы не тратить время на длительный процесс утепления, можно изначально приобрести сэндвич-каналы, предназначенные для помещений мансардного типа.

Канал вытяжки должен возвышаться над скатом кровли не менее чем на 90 см. Поверх канала обычно надевают козырек, чтобы во время дождя вытяжку не залило.

Как выглядит гараж с жилой мансардой смотрите ниже:

Обогрев мансарды можно провести несколькими способами:

Одним из наиболее актуальных, популярных на сегодняшний день способом отопления является установка в помещении так называемых каминных вкладышей. Это – облегченная конструкция камина, которая не только служит отопительной системой, но и прекрасно вписывается в любой интерьер, внося атмосферу нотку уюта.

Миниатюрные каминные вкладыши способны обогреть помещение площадью 60-70 м². При этом они являются экономичными, не требующими большого запаса дров или угля. Наличие топки закрытого типа и регулировки подачи воздуха, дают возможность увеличить КПД горючих материалов (дров, угля) почти на 80%.

Вторым по популярности способом обогрева является автономный обогрев при помощи одно- или двухконтурного отопительного котла. Такая система обогрева позволяет создать идеальную температуру на площади до 250 м².

СПРАВКА: При установке отопительных котлов специалисты рекомендуют выбирать устройства с закрытым типом топки. В таком случае будет решен вопрос отвода дыма.
Третьим, менее популярным, но очень эффективным вариантом является электрическое отопление. Конечно, в условиях современного экономического кризиса, установка электрического конвектора или радиатора может сделать отопление золотым.

Но есть хорошая альтернатива этому варианту: отапливать помещение не радиатором, а при помощи кондиционера. Это будет на 40% дешевле. Единственное, такой способ отопления имеет один недостаток – повышенный уровень шума.

В заключении хотелось бы добавить, имейте в виду, что отопительные конвекторы в таких помещениях грамотнее ставить непосредственно под окнами. Таким образом создается тепловой поток восходящего типа, что позволит исключить возникновение конденсата.

Теперь Вы знаете можно ли строить второй этаж на гараже и как это сделать. Желаем вам удачи!
