Конденсационные котлы для отопления: принцип работы, выбор, монтаж и обслуживание

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла необходимо выполнять с учётом следующих правил и требований:

рекомендуется выбирать хорошо вентилируемое помещение для установки котла, отвечающее всем требованиям пожарной безопасности: высота потолков не менее 2,2 м, объём помещения – от 7,5 м3, площадь вентиляционного окна 0,025 м2, расположение котла должно быть строго вертикальным, перед выполнением крепления, важно разметить место для установки, чтобы подвести необходимые коммуникации заранее и продумать этапы установки, крепить котёл нужно на специальный каркас, который имеется в комплекте поставки (только для высшего класса оборудования), либо на монтажную планку, дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали, горизонтальная часть дымохода от котла должна идти с небольшим наклоном в сторону помещения, организовать отвод конденсата можно следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией. Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

  1. Отвод конденсата выполнен за пределы отапливаемого пространства. В холодный период года это может быть чревато образованием ледяной пробки в трубке, в результате чего возрастёт вероятность выхода из строя котла.
  2. Отвод конденсата выполняется в непредназначенную для этих целей ёмкость или вовсе не организован. Это является большой ошибкой, так как в конденсате могут содержаться токсичные или едкие вещества, требующие специальной утилизации.
  3. Конструкция касается нагреваемой частью легко воспламеняемых или горючих веществ, что приводит к нарушению правил противопожарной безопасности.
  4. Подключение газа выполнено без применения специальных герметизирующих прокладок, не установлены газовые фильтры. Последствия могут быть следующими: утечка газа либо засорение горелки внутри камеры сгорания соответственно. Эксплуатация при таких ошибках запрещена, так как повышается уровень взрывоопасности в помещении.
  5. Не соблюдён угол наклона котла, который указан в требованиях по установке производителем. Это приведёт к нарушению режимов конденсации и циркуляции, может вызвать повышенный расход газа или снижение мощности нагрева.
  6. Установка газового счётчика, который не соответствует мощностным характеристикам котла. В таких случаях либо будет недостаточным поток газа, либо выйдет из строя сам счётчик с вероятностью утечек.

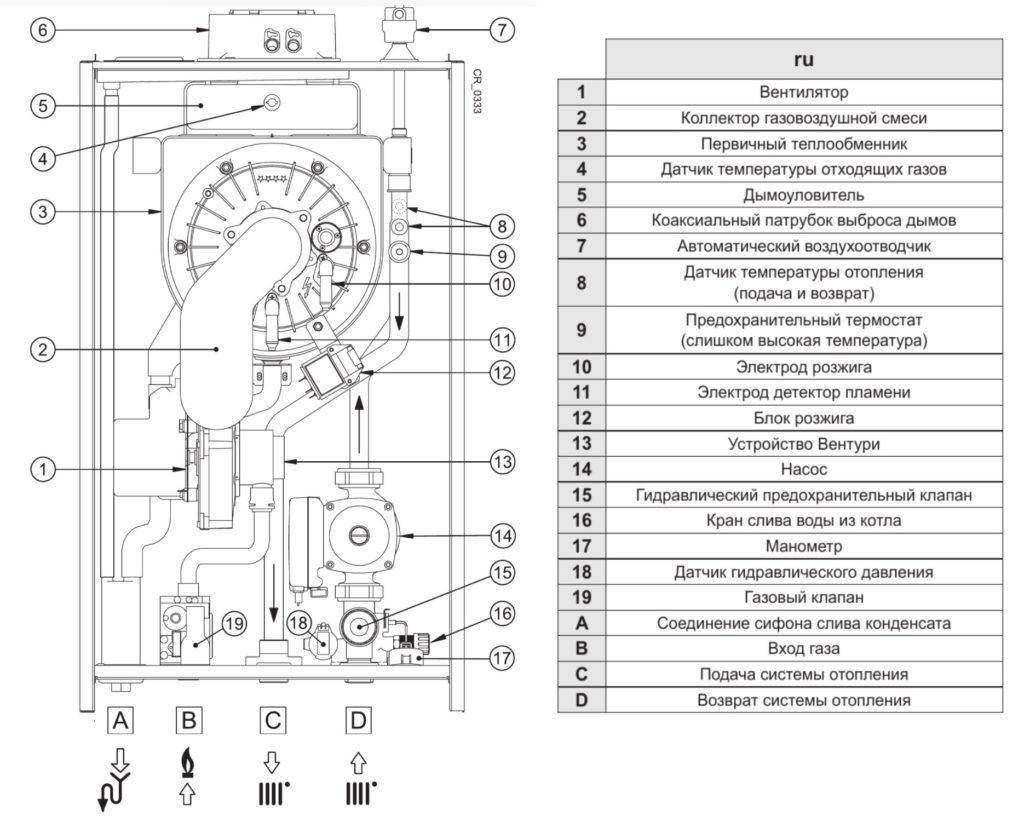

Устройство основных узлов котла

Конденсационные котлы отопления состоят из следующих основных узлов:

  • стального корпуса, в котором расположены все конструктивные элементы;
  • циркуляционного насоса, для циркуляции воды в системе теплообменников;
  • камеры сгорания, внутри которой размещены горелки;
  • камеры доохлаждения парогазовой смеси до температуры +570С;
  • вентилятора (турбина), расположенного над камерой сгорания, предназначенного для перемешивания газовой и воздушной смеси;
  • двух теплообменников: для передачи тепла воде от продуктов сгорания камеры и для конденсации влаги и получения тепловой энергии;
  • патрубков и трубок для подачи воды в систему циркуляции;
  • резервуара для сбора конденсата;
  • дымохода для отвода продуктов сгорания;
  • панели управления.

Виды

Конструкция конденсационных котлов создавалась на базе обычные моделей.

Существуют разные виды, которые обладают типичными признаками:

  • одноконтурные. Выполняют только нагрев теплоносителя для отопительного контура;
  • двухконтурные. Способны совместно с подготовкой ОВ нагревать воду для бытовых потребностей.

По типу установки:

  • напольные. Устанавливаются на пол или специальную негорючую подставку. Не имеют ограничений по весу и мощности;
  • настенные. Для монтажа используются прочные несущие стены. Это накладывает ограничения по весу и мощности котла. Пределом обычно бывает 45-50 кВт.

Все конденсационные котлы имеют горелку закрытого типа, так как работа требует четкого регулирования на всех этапах и не допускает использования естественных процессов.

Они нестабильны и не могут быть основой для тонких настроек.

Принцип работы

Однокортурный котел с бойлером косвенного нагрева способен обеспечить обогрев и горячую воду в доме. Водонагреватель состоит из емкости, внутри которой находится теплообменник в виде спиральной трубы. Теплоноситель нагревается в котле и циркулирует по змеевику, нагревая его и в дальнейшем воду. Это позволяет сэкономить на электричестве.

Есть две основные схемы подключения:

  1. При помощи трехходового клапана. На выводе из газового котла стоит циркуляционный насос, который создает давление. После него ставится трехходовой клапан, соединенный с термостатом бойлера. Когда водопроводная вода нагревается, поток теплоносителя направляется на отопительную систему, как показано на фото. Приоритет в этой схеме отводится горячей воде.
  2. С помощью второго дополнительного насоса. В этом случае ГВС и система отопления подключаются параллельно, образовывая два контура. После бойлера ставится еще один насос, который управляется термостатом. Принцип включения и выключения тот же, что и в прошлой схеме обвязки. Но в этом случае у водопровода нет приоритета нагрева и он происходит параллельно.


Схема отопления с двумя насосами Так как отопление не работает летом, выпускаются комбинированные модели водонагревателей. Они дополнительно оборудованы трубчатым электронагревателем, который включается в теплое время года.

Устройство

Как устроен конденсатор в котле

Основным отличием инновационных приборов от обычных котлов является наличие двух теплообменников. Первый работает по традиционной схеме, забирает тепло из камеры сгорания и передаёт его теплоносителю, второй получает энергию из отработанных газов и перерабатывает её в дополнительное тепло. Этот теплообменник носит название конденсационного, отличается довольно сложной конструкцией.

Учитывая то, что температура продуктов сгорание довольно высокая, задание вторичного теплообменника в том, чтобы отобрать максимальное количество тепла. Это достигается при помощи таких решений:

  • приваривание дополнительных элементов в виде спиралей к теплообменнику с целью увеличить область забора высокой температуры;
  • более интенсивного добора добиваются за счёт использования внутренних элементов с разным сечением;
  • конденсационный теплообменник устанавливают на обратный контур системы отопления.

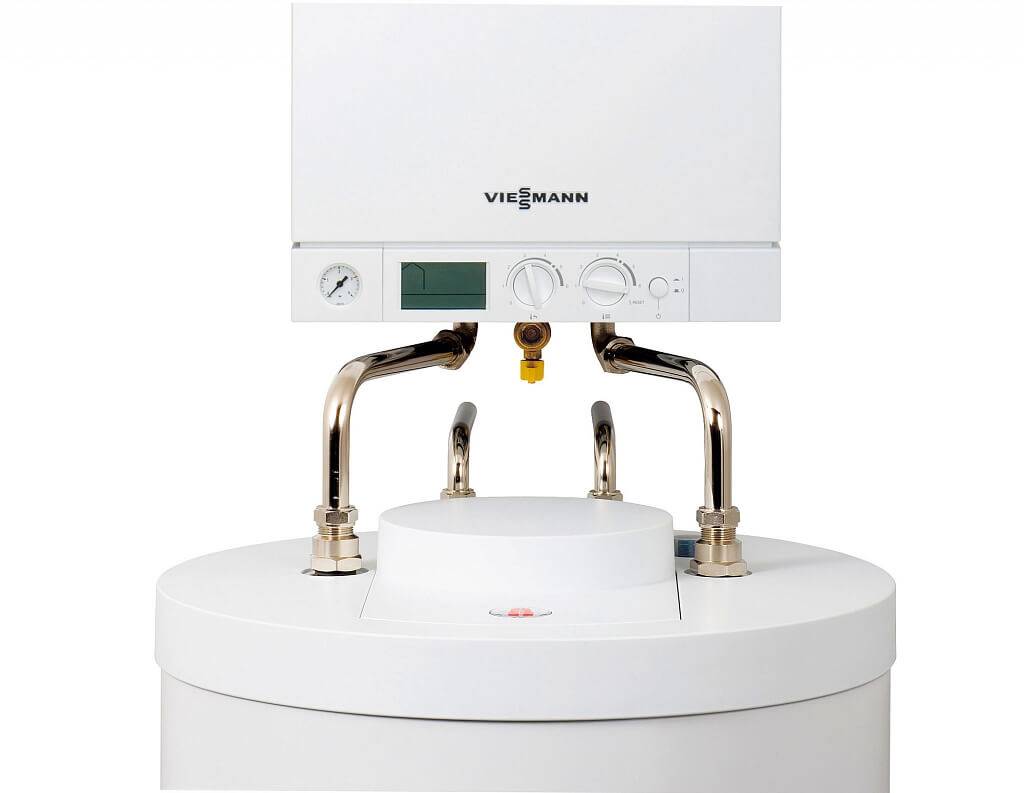

Одноконтурный котел и бойлер косвенного нагрева

Бойлер косвенного нагрева – это емкость для запаса воды, в которой нет собственного нагревательного элемента, а нагрев происходит за счет внешних источников (например, котла или солнечных батарей). По мнению многих специалистов, применение в схеме отопления одноконтурного котла и бойлера наиболее предпочтительно. От предыдущего варианта такая схема отличается объемом самого бойлера в сторону увеличения. Бойлер подбирается исходя из потребностей жильцов частного дома в горячей воде. Для выбора существуют различные методики, калькуляторы – это тема отдельного обзора. Индивидуально необходимо определиться с максимально возможным разовым потреблением воды, например, в утренние часы и подобрать емкость нужного объема. Производительность бойлера будет зависеть от мощности котла, потому что мощность самого бойлера ограничивается мощностью его змеевика. Объем бойлера выбирается от пиковых значений потребления воды. Если усреднить, можно дать следующие рекомендации: до 80 литров для семьи из 1-2 человек, до 150 литров для семьи из 3-4 человек и от 200 литров для семей более 5 человек. В нестандартных случаях необходимо осуществлять проектировочные расчеты.

Таким образом, получаем следующие преимущества использования бойлера:

  • постоянный запас горячей воды (максимальный комфорт)

  • меньшее гидравлическое сопротивление по сравнению с пластинчатым теплообменником

  • уменьшение количества запусков котла

  • снижения расхода воды (не нужно сливать воду в ожидании нагрева)

  • не образовывается накипь (не отменяет регулярное обслуживание)

У некоторых производителей отопительного оборудования есть готовые варианты котел + бойлер, которые устанавливаются в единую систему.

Итак, в итоге – котел подбираем по тепловым потерям дома, бойлер – по потребностям в количестве горячей воды.

Устройство

Как уже было отмечено выше, от обычных конвекционных печей конденсационные модели отличаются наличием специальной камеры для конденсатного состава.

Устройство конденсационной камеры позволяет:

  • Произвести осадку водяных паров в специальной емкости с образованием энергии тепла.
  • Передать энергию обратному току в теплоносителе, функционируя как теплообменник.

После конденсационной камеры теплоноситель переходит в начальный теплообменник, нагреваясь до заданной температуры.

Затем идет в следующий – пластинчатый теплообменник и производит нагрев воды для бытового применения. Далее жидкость устремляется в кран с тремя ходами, где подогревается до требуемого температурного режима за счет добавления в горячую струю нужного количества «обратной» воды.

Осуществляется вывод готового теплоносителя из устройства котла и производится циркуляция по системе отопления, после чего следует повтор цикла и т.д.

Специфика эксплуатации

Все конвекционные или конденсационные модели котлов создавались похожими по своим эксплуатационным характеристикам.

Из конденсационных моделей на сегодняшний день можно выделить следующие типы:

  • Одноконтурный котел. Основная роль заключается в нагревании теплоносителя для отопления.
  • Двухконтурный конденсационный газовый котел. При помощи него можно не только отапливать помещение, но и производить нагрев воды в бытовых целях.

В зависимости от специфики установки подразделяются на:

  • Напольные котлы. Устанавливают прямо на пол, либо на специальную подставку. Могут быть большие, мощные и тяжелые.
  • Настенные котлы. Для установки этих моделей нужны несущие стеновые конструкции. Из-за этого они не должны быть слишком тяжелыми, а следовательно, мощными (в основном до 45-50 кВт).

Все конденсационные котлы оснащены горелками закрытого типа.

Какой типа котла по количеству контуров Вы используете

Одноконтурный
0%

Двухконтурный
100%

Проголосовало: 2

Преимущества

Конденсационные отопительные котлы представляют собой новейшее слово в области разработки инновационных технологий. Выгодным решением для потребителя подобные приборы становятся благодаря заметному сокращению потребления топлива. В настоящее время данная технология считается одной из наиболее экономичных при отоплении помещений. Снижение потребления газа на протяжении отопительного сезона здесь составляет около 35 %.

Достижение таких внушительных результатов становится возможным благодаря следующим факторам:

  • возникновению процесса отдачи тепла от конденсации как в режиме отопления, так и подогрева воды для бытовых нужд;
  • высоким показателям КПД;
  • возможности достижения комфортной для проживания температуры при отсутствии значительных потерь тепла;
  • наличию широких возможностей для модуляции пламени.

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 – это температура теплоносителя на выходе из котла, равная 75°С, а 60 – температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход – 50°С, обратка – 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго – до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты – к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше – решать только вам.

Принцип работы настенного конденсационного газового котла

Когда сгорает топливо (газ), то кроме тепла в топке образуется водяной пар — результат разложения углеводорода на H2O и CO2. В отличие от устаревших устройств, конденсационный газовый котел оснащен легированным теплообменником. Этот элемент собирает и передает обратно в систему энергию пара, выводя вновь образованную воду по специальным трубкам.

Универсальность оборудования позволяет купить конденсационный газовый котел для установки в любых типах помещений: от частных домов и квартир до многокомнатных (или даже многоэтажных) зданий.

Обратите внимание, что на эффективность системы влияет температура воздуха и носителя после прохождения контура. Обращайтесь в ООО «Виссманн», чтобы купить напольное или настенное оборудование разной мощности. Обращайтесь в ООО «Виссманн», чтобы купить напольное или настенное оборудование разной мощности

Обращайтесь в ООО «Виссманн», чтобы купить напольное или настенное оборудование разной мощности.

Те, кто хоть раз сталкивался с необходимостью того, что требуется качественно и эффективно обогреть загородный дом или коттедж, останавливают свой выбор на таком оборудование, как конденсационный котел. Это наиболее популярное приспособление, которые отличается высокими показателями экономичности. Благодаря этому, а также большому количеству иных положительных эксплуатационных характеристик оборудование оптимально подходит для большого количества разнообразных помещений.

Конденсат на теплообменнику

Практическое применение

Выбор системы отопления – теплый пол или радиаторное отопление – также влияет на экономичность конденсационной установки.

Для отопительных систем с радиаторами часто принимают расчетную зимнюю температуру в подающей линии 70 °С и 50 °С– в обратной линии.

Решающей для создания условий конденсации является температура обратной воды. Она должна быть как можно ниже температуры точки росы. Даже если расчетная зимняя температура составляет -20 °с, температура обратной воды как раз достигнет температуры точки росы. Таким образом, конденсационный котел весь год работает в области конденсации.

Чем ниже становится температура воды в обратной линии при уменьшении нагрузки, тем выше становится степень конденсации в конденсационном котле. Здесь необходимо отметить, что в течение отопительного сезона имеют место наружные температуры, превышающие расчетную зимнюю, поэтому обеспечиваются условия высокоэффективной эксплуатации конденсационного котла. Если вместо радиаторного отопления применяют систему теплого пола с температурой подачи 40 °С и температурой в обратной линии 30 °С, полнота конденсации становится еще выше. В результате в течение всего отопительного сезона температура обратной воды существенно ниже температуры точки росы. Условия работы конденсационного котла становятся оптимальными, и он работает еще более эффективно.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КОНДЕНСАЦИОННОГО КОТЛА

Впервые конденсационные котлы появились в середине прошлого столетия. Они обеспечивали неплохую экономичность, но в эксплуатации были недолговечны. Их теплообменники, выполненные из стали или чугуна, подвергаясь воздействию агрессивного конденсата быстро ржавели и приходили в негодность.

Оснащать их теплообменниками, изготовленными из нержавеющей стали или силумина начали только в 70х годах. С тех пор конвекционные котлы, постоянно совершенствуясь, заняли достойное место на отечественном рынке в сегменте «Теплотехника».

Конструкция.

Конструктивно конденсационный котел включает в свой состав:

  • патрубки, с помощью которых в котел подается холодная вода и обеспечивается ее поступление в систему отопления или горячего водоснабжения после нагрева;
  • вентилятор, который забирает из газовой магистрали газ, смешивает его с воздухом и подает к горелке оптимальную газовоздушную смесь;
  • горелку, она подает газ в камеру сгорания и равномерно его распределяет;
  • основной и дополнительный (конденсационный) теплообменники;
  • насос, обеспечивающий циркуляцию теплоносителя в системе.

Для того, чтобы получить необходимое количество конденсата, используется ряд конструктивных и технологических приемов. Например:

  • применяются усовершенствованные горелки, обеспечивающие оптимальное соотношение воздуха и газа, поступающего из магистрали в камеру сгорания;
  • охлажденную воду изначально направляют в ту часть теплообменника, где скапливается охлажденный пар;
  • увеличивают площадь соприкосновения теплообменника с теплоносителем, для чего трубки располагают по спирали.

Достоинства и недостатки конденсационных котлов.

Популярность конденсационных котлов во многом определяется значительным количеством достоинств, в числе которых:

  • высокий КПД, составляющий более 95%;
  • экономия природного газа до 35% по сравнению с котлами конвекционного типа;
  • низкая температура отработанных газов, что дает возможность монтажа пластмассовых дымоходных труб, которые намного дешевле и проще устанавливать.

Количество недостатков, присущих этим котлам, значительно меньше. Основными считаются:

  • высокая стоимость, которая может превышать цену конвекционных котлов на 30…80%;
  • необходимость утилизации конденсата, что связано с наличием в нем ряда кислот. В конвекционных котлах эти кислоты выводятся вместе с паром через дымоход в атмосферу, а в котлах конденсационного типа накапливаются в конденсате и требуют нейтрализации;

В зависимости от той или иной модели котла конкретные преимущества и недостатки могут нивелироваться и усугубляться

Поэтому приняв решение о приобретении конденсационного котла, необходимо проконсультироваться со специалистом, который подскажет, на какие параметры необходимо обратить особое внимание

Нормы размещения конденсационных котлов

Конденсационные котлы для отопления и горячего водоснабжения дома, устанавливаются в строгом соответствии с действующими СНиП и санитарными нормами. Отдельно оговариваются требования, предъявляемые к помещению, используемому под нужды котельной и системе дымоотведения.

Рекомендации направлены на обеспечение безопасности и сведению к минимуму вероятности возникновения аварийных ситуаций. Нормы оговариваются в СП 60.13330 (СНиП 41-01-2003) , СП 62.13330 (СНиП 42-01-2002) .

Каким должно быть помещение под котел

Конденсационный котел, во время работы не сжигает воздух из помещения, поэтому, требования, указанные в СНиП, гораздо ниже, чем для атмосферного оборудования. Обязательные нормы для установки:

  • Площадь помещения не менее 8 м². Места должно быть достаточно, чтобы обеспечить возможность подключения бойлера и беспрепятственного доступа ко всем важным узлам для обслуживания.
  • Котлы с закрытой камерой сгорания, можно закрывать декоративными перегородками, встраивать в мебель.
  • Обязательно оснащение системой водоподготовки и фильтрации.
  • Допускается подключение в любом нежилом помещении, отделенном от коридора или жилых комнат, дверным проемом.
  • Стены и пол, облицовываются негорючими отделочными материалами. Высота потолков, не менее 2,2 м. Навесной котел располагают в пределах 0,8 -1,6 м от уровня пола.

Устройство отвода дымовых газов

В котлах закрытого типа, используется принудительный отвод продуктов сгорания и забор воздуха. Циркуляция воздушных масс, осуществляется посредством коаксиальных дымоходов, представляющих собой конструкцию типа «труба в трубе».

Современное котельное оборудование, снабжено независимыми выходами дымоудаления. Отвод продуктов сгорания, осуществляется в обычный дымоход, а забор воздуха, выполняется через небольшое отверстие в стене.

Принцип работы газового котла конденсационного типа с коаксиальным дымоходом, заключается в следующем:

  • Внутри корпуса котла, расположены две турбины. Первая, нагнетает воздух на горелку и соединяется с наружной трубой, вторая, отводит продукты сгорания и подключена к внутренней полости коаксиального дымохода.
  • Забор воздуха происходит принудительно, через верхнюю полость трубы. Отвод продуктов сгорания, через сердцевину дымохода.

Дымоходы для котлов конденсационного типа, выполняют в нескольких вариантах. Так как температура отходящих газов не превышает 110°С, можно поставить пластиковую трубу, отличающуюся простотой монтажа и дешевизной, либо, выбрать вариант из нержавеющей стали. При обустройстве общего вертикального дымохода, как правило, выбирают утепленную сэндвич-трубу.

Плюсы и минусы конденсационных котлов

Перед тем как окончательно решиться на приобретение, необходимо тщательно проанализировать все плюсы и минусы конденсационных газовых котлов. Преимущества и недостатки становятся очевидными, если учесть теплотехнические характеристики, реальный опыт эксплуатации и другие аспекты.

На некоторые нюансы обращают внимание отзывы тех, кто уже какое-то время пользуется конденсационным отопительным оборудованием. Что показывает практика?

Преимущества конденсационного оборудования

Выгода от установки конденсационного газового котла, очевидна. Экономия, по сравнению с атмосферным котельным оборудованием, составляет порядка 30-45%. В режиме конденсатообразования, КПД конденсационных котлов достигает 108-109%. Если учесть, постоянное повышение расценок на «голубое топливо», с каждым годом, установка становится экономически целесообразнее.

Дополнительные преимущества установки конденсационного котельного оборудования:

  • Возможность отопления теплых полов – конденсационное оборудование разрабатывалось с учетом подключения к низкотемпературным системам обогрева (теплым полам). Но, при необходимости, допускается монтаж комбинированной системы отопления (одновременно подключаются радиаторы и теплые полы).
  • Экономичность – модуляционная горелка, высокий КПД и погодозависимая автоматика, существенно снизили расход топлива, что особенно заметно, если планируется сделать отопление на сжиженном газе. При установке газгольдера или газобаллонного узла, оптимальным выбором остается подключение конденсационного агрегата.
  • Срок службы конденсационных котлов – минимальный период эксплуатации 12-15 лет. За это время, котел полностью окупается и со временем начинает приносить стабильный доход, в виде сокращения расходов на обогрев жилых помещений.

Виды КК

При выборе теплового оборудования для дома нужно учитывать не только принцип работы, но и другие факторы.

Количество контуров

Прежде всего, нужно решить, какой КК подойдет для дома – двух- или одноконтурный. Так, одноконтурный котел – это оборудование, которое используется только для системы отопления. В наши дни одноконтурный котел применяют относительно редко.

Однако для дома, в котором уже есть горячее водоснабжение выгоднее приобрести именно одноконтурный вариант. Дело в том, что одноконтурный котел имеет более простую конструкцию, а, следовательно, имеет меньшие габариты. Кроме того, одноконтурный вариант обойдется несколько дешевле.

В большинстве случаев, выгоднее приобрести двухконтурный КК, это оборудование работает не только для обеспечения системы отопления, но для снабжения горячей водой.

Функционирует двухконтурный котел практически так же, как и одноконтурный. Особенность работы, которой отличается двухконтурный котел проточного типа – это перераспределение тепла на нагрев воды при открытии крана горячего водоснабжения.

Тип исполнения

КК можно приобрести в разных вариантах:

  • напольный;
  • настенный.

У атмосферных котлов основной показатель выбора варианта исполнения – это требуемая мощность, так как:

  • настенные котлы отличаются небольшой мощностью и для них используются теплообменники, изготовленные из меди или нержавейки;
  • напольный вариант оснащается тяжелым теплообменником из чугуна, это оборудование подходит для отопления дома большой площади, так как имеет гораздо большую мощность.

КК оснащается теплообменником с небольшим весом, независимо от способа исполнения, и настенный, и напольный вариант оснащается деталями из алюминиево-кремневого сплава или нержавейки. КК разных вариантов исполнения отличаются только компоновкой деталей.

Конечно, и среди этого оборудования напольный вариант котла отопления, как правило, более мощный. Но можно приобрести и настенный вариант с мощностью более 100 кВт, что достаточно для отопления четырех домов средней площади. Увеличение мощности достигается за счет высокого кпд.

Кроме того, настенные котлы допускают их объединение в общую систему, располагают оборудование каскадом. Такая система позволяет задействовать только необходимые на данный момент мощности. Но собрать эффективную систему сможет только специалист, сделать эту работу своими руками крайне сложно.

Итак, конденсационный котел – это современное тепловое оборудование, которое может быть использовано для работы в системе отопления дома. Благодаря высокому кпд, КК отличаются эффективностью, экономичностью. Кроме того, котлы имеют компактные размеры и практически не создают шума во время работы.

Теплообменник

Этот элемент имеет самое важное значение в конденсационном котле. Условно он состоит из двух частей

Первая – основная, находится недалеко от горелки. Вторая – чуть выше. Она представляет собой систему трубок с приваренными к ним металлическими пластинами. Под этой частью находится сборник конденсата, от которого отходит трубка для отвода воды.

Теплообменник конденсационного котла бывает двух видов:

  1. Сварным. Его делают из нержавеющей стали. Но он имеет неравномерные химические и механические свойства. Это является следствием сварки его из разных частей. Такая особенность может стать причиной его разрушения. Правда, до поломки этот элемент способен проработать до 10 и более лет.
  2. Литым. Этот вид делают из силумина. Благодаря этому он получает такое преимущество, как равномерные химические и механические свойства. Однако он не настолько устойчив к химическому воздействию во время горения газа, как нержавейка. Литые теплообменники могут быть разборными. То есть они состоят из литых частей, которые скручиваются как чугунные батареи отопления. Такие элементы монтируются только в очень мощные конденсационные котлы.

Правила настройки

Перед включением котла необходимо открыть газовый, сервисные и водопроводные краны, установленные на оборудовании и присоединенных коммуникациях. Штепсель электросети нужно присоединить к розетке. Современные модели при включении автоматически проводят самонастройку, которой в большинстве случаев достаточно для дальнейшей эксплуатации устройства.

Для максимальной эффективности температура теплоносителя в системе, к которой подключен конденсационный котел, должна быть как можно ниже. Рекомендуемое значение для большинства моделей – 50 градусов на выходе, так как именно при такой температуре прибор полностью использует все свои возможности. Установить это значение можно через панель управления устройством.

Для двухконтурных моделей важно не забывать о возможности переключения в летний режим, когда отопительный контур отключается – это позволит экономить газ и электроэнергию. Информацию о том, как включить данную опцию, можно найти в инструкции к вашему котлу

Перед запуском работы важно убедиться в том, что давление воды в контурах соответствует оптимальным значениям для вашей модели, взглянув на показания манометров или на информацию на дисплее устройства. При необходимости в отопительный контур необходимо долить теплоноситель

При настройке конденсационного котла важно следовать прилагаемой к нему инструкции. Это позволит сделать все правильно и избежать неполадок, которые неизбежно возникнут при небрежном подходе к регулировке оборудования

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
