Котел для бани своими руками — изготавливаем из трубы по чертежу

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

  • действия совершается стремительно, и при этом не очень затратно, это можно сделать автономно располагая элементарными познаниями и опытом;
  • значительная часть моделей компактные, поэтому они годятся для мелких саун;
  • стремительный нагрев парной до надобной температуры, даже в зимнюю пору года;
  • механизм может прослужить продолжительно, все зависит от кондиции сварки и толщены метала;
  • бережливая трата топлива;
  • простая в использовании, с ней даже справится человек не имеющий надлежащих навыков.

Железная печь имеет отрицательные качества, это:

  • малая теплоемкость, ее не хватит для обогрева комнаты отдыха;
  • чрезмерно стремительное охлаждения, поэтому нужно регулярно топить;
  • стенки греются, и размещающиеся недалеко объекты могут загораться.

Типы конструкций

Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

Цилиндрической формы

Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

Прямоугольные

Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

Печь из металлических листов

Еще одним видом котла, является конструкция с применением листового металла. Процесс изготовления более сложный и требует больше материала.


Печь из металлических листов своими руками

Подготовка всего необходимого

Чтобы собирать самодельные котлы, элементы необходимо приобретать в строительных магазинах, часть из которых продается лишь в специализированных местах. Для работы необходимо подготовить следующие материалы:

  • на изготовление стенок конструкции, понадобятся металлические листы толщиной 5мм;
  • для дна, необходимы листы большей толщины – примерно 10мм. Причина кроется в том, что температурное воздействие, в большей степени, приходится на нижнюю часть котла;
  • в специализированных магазинах приобрести элементы заводского производства (дверцы для топки и поддувала, а также краны для спуска воды и другие важные детали);
  • трехмиллиметровая арматура для изготовления сетки под камни;
  • швеллер;
  • лист жести толщиной 1.5мм, чтобы изготовить дымоход;
  • асбест.

Сборка конструкции

На начальном этапе необходимо сделать чертеж – это очень важно и необходимо. Чертеж должен включать в себя: вид сверху, сбоку и в разрезе, точные замеры отдельных частей (в мм) и прочее

  1. Переносим размеры на металл и вырезаем детали болгаркой. Подготавливаем полоски металла (в последующем будут выполнять роль ребра жесткости), заготовки труб для дымохода и воздушной заслонки.
  2. Из отдельных листов, собираем корпус под камеру сгорания. Снизу вырезаем окошко под дверцу топки, вверху под дымоход. Сваркой, проводится монтаж патрубка выносного канала.
  3. На стенки топочного отсека рекомендуется наварить ребра жесткости, усиливающие конструкцию и усиливающие теплообмен в парилке.
  4. На выносной канал производится монтаж дверцы. При необходимости, на дверце можно оборудовать заслонку, которая будет обеспечивать регулировку подачи воздуха. В случае наличия поддувала, заслонка не нужна.
  5. Теперь нужно подумать о размещении каменки. Для решения данной проблемы существует два способа: первый – это размещение сваренного металлического ящика и размещенного на верху топочной, а второй – это закрепить вокруг конструкции сетку и наполнить ее камнями.

Для того чтобы установить металлический котел, необходимо, как и в предыдущем варианте залить фундамент.

Чтобы не заниматься утомительными разметками и вырезаниями, необходимо заранее позаботиться о месте выхода дымохода.

Важные советы

  • Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
  • Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
  • После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
  • Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
  • Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
  • Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

  1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
  2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

  • экономия денежных вложений;
  • металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
  • достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
  • округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
  • быстрый прогрев помещения менее чем за 1 час;
  • металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
  • цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

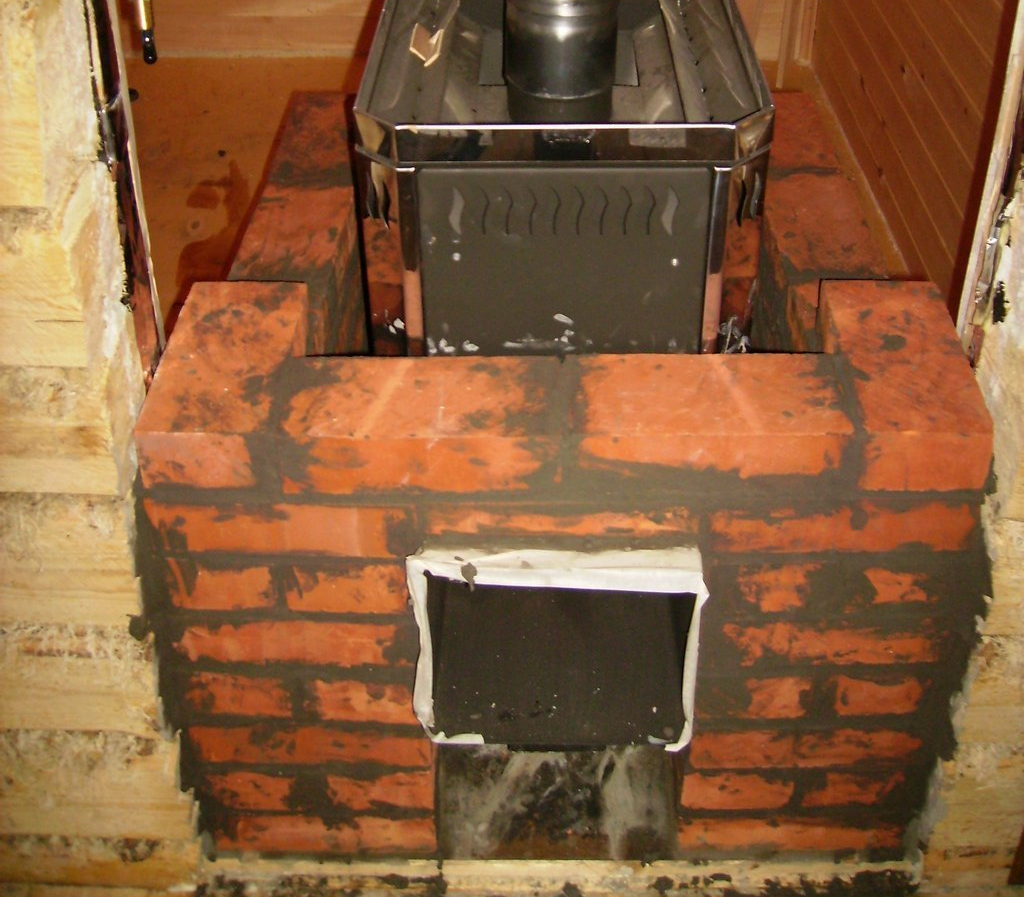

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кирпичом

Конструкция самодельного котла для парилки

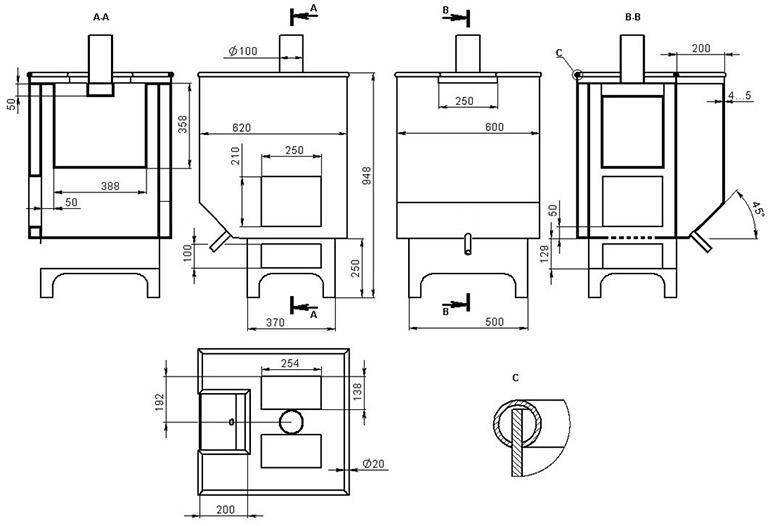

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

  • Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
  • Экологичность: отсутствие гари, запаха, вредных выхлопов.
  • Простота установки, настройки, эксплуатации, ремонта.
  • Потребление электроэнергии всего 40 кВт.
  • Компактность.
  • Одновременный нагрев помещения, воды.

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

  • общую площадь парной;
  • качество и толщину метала печи;
  • скорость и температура нагрева;
  • объем бака для воды;
  • размеры и габариты: трубы, печки, бака.

Основание под кирпичную каменку

Чтобы каменка в баню своими руками прослужила продолжительное время, необходимо создать под нее надежный фундамент с учетом некоторых нюансов:

  1. Основание под банную постройку и печку делают разным, когда вес отопительной конструкции превышает 700 килограммов, соблюдая между ними расстояние не менее 50 сантиметров.
  2. Глубина фундамента должна превышать уровень промерзания грунта примерно на 70 сантиметров.
  3. Размер основания делают больше параметров печки на полкирпича с каждой стороны.

Процесс обустройства фундамента состоит из следующих этапов:

  1. Сначала копают котлован, размер которого по периметру делают шире на 10-15 сантиметров, что позволит установить без проблем опалубку. Образовавшийся зазор засыпают гравием или песком.
  2. На дне ямы делают песчаную подушку высотой 15 сантиметров, которую для уплотнения поливают водой. Жидкость будет впитываться, а песок, соответственно, оседать и поэтому его придется подсыпать до требуемого параметра.
  3. Поверх укладывают битый кирпич или камни и этот слой тоже утрамбовывают. В имеющиеся между ними зазоры насыпают песок. Его поливают водой. Нужно, чтобы песок максимально плотно заполнил все щели. Толщина данного слоя должна составить 25 сантиметров.
  4. После завершения оседания песка приступают к засыпке щебня, который также следует тщательно утрамбовать.
  5. На данном этапе приступают к строительству опалубки из 40-миллиметровых досок. Необходимо, чтобы ее внутренний диаметр соответствовал параметру фундамента. Верх опалубки устанавливают согласно уровню. Ее надежно закрепляют в яме и монтируют каркас из арматуры. Между ним и стенками опалубки оставляют 50-миллиметровый зазор.
  6. Затем приступают к бетонированию, используя для трамбовки кусок стальной арматуры. Уровень бетонного раствора доводят до края опалубки. В итоге у стяжки должна быть ровная поверхность. В результате проделанной работы опалубка будет находиться на одном уровне с черновым полом банной постройки. Залитый раствор схватится через несколько дней.
  7. После того, как бетон приобретет требуемую крепость, опалубку снимают. Сверху его покрывают в два слоя гудроном, который предварительно расплавляют. Пространство между стяжкой и стенками грунта нужно засыпать либо песком, либо гравием.
  8. В завершение бетонную поверхность накрывают пленкой из полиэтилена и ожидают 7 дней, после чего приступают к выкладке кирпичей.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:

    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:

    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

https://youtube.com/watch?v=z22zuI04mqo

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Правила размещения котла на дровах в парной

  1. Устройство разместите так, чтобы оно равномерно обогревало все помещение и не создавало пожароопасные ситуации.
  2. Изделие располагайте вдоль стены с полками.
  3. Котел на дровах устанавливают на расстоянии не менее 0,5 м от незащищенных горючих стен и не менее 25 см от защищенных, даже если они кирпичные.
  4. Печь ставьте на бетонное или кирпичное основание глубиной 0,25 см, размеры которого больше габаритных размеров отопительного устройства.
  5. Котел размещают в парилке двумя способами, в зависимости от того, откуда будет топиться печь. Если котел полностью находится в парилке, расположите его таким образом, чтобы дверцы смотрели в сторону входных дверей. В этом случае отапливаться будет только парилка, другие помещения обогреваются иным способом.
  6. Другой вариант: дрова подбрасывают со стороны моечной или предбанника в доработанную лицевую часть котла. Для этого соорудите короб, длина которого будет больше толщины стенки парной, а габариты чуть больше размера дверцы топочной. В стенке между предбанником и парной сделайте отверстие, куда вставьте короб и сдвиньте до упора в котел.
  7. Для удаления золы в стенке выполните еще одно отверстие, в него вставляется конструкция, напоминающая выдвижной ящик. С его помощью зольник можно очищать от остатков сгоревших дров.
  8. Если баня деревянная, стенки котла рекомендуется обложить огнеупорным кирпичом, чтобы не перегревать древесину. Также соорудите защитный экран, чтобы случайно не прикоснуться к раскаленной поверхности. Экран изготовьте из кирпича, поставленного на ребро. Он не должен задерживать тепло, желательно сделать максимально эстетичным.

[media=https://www.youtube.com/watch?v=lAN_VXxiaEo]

Правила установки котла

Для строительства бани обычно используют горючий материал дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

  • Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
  • В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
  • Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно

Монтажные работы по обустройству газовой печи

В зависимости от типа печи монтаж может иметь определенную специфику. Если вы решили обустраивать кирпичную печь, то стоит учитывать, что расходы в этом случае будут немного выше. Поэтому многие находят более экономное решение и облицовывают кирпичом металлическую печь. При этом внешние характеристики конструкции не будут ничем уступать эстетичности кирпичной печи, а сэкономить получится приличную сумму.

Независимо от типа конструкции, который пришелся вам по душе, при монтажных работах следует соблюдать определенные правила, установленные нормами безопасности. Ведь от того, насколько ответственно и грамотно выполнен монтаж печи будет напрямую зависеть ее долговечность, надежность и эффективность.

Файл для скачивания. КУТКИН. Газовая печь с наддувной горелкой. Инструкция по установке печи, параметры и принцип работы.

Файл для скачивания. Печь Сибирь (газовые и газово-дровяные модели). Инструкция по эксплуатации и установке.

Последовательность выполнения работ

Любые монтажные работы, как правило, следует начинать с составления проекта, который будет включать детальную информацию о расходе материалов, последовательности выполнения работ, месте расположения и т.д. Чтобы не допустить ошибок в первоначальных расчетах, лучше обратиться в специализированную организацию, сотрудники которой просчитают все важные показатели с учетом особенностей эксплуатации объекта.

Установка газовой печи в баню — проект

На подготовительном этапе следует определиться, где будет размещаться печь. Ее рекомендуется располагать возле стены. Это позволит обеспечить поддержание оптимального температурного режима независимо от размера помещения и количества человек, находящихся в парилке. Также подобное расположение печи даст возможность сократить теплопотери. При составлении проекта обязательно следует предусмотреть наличие вентиляции, которая обеспечит выведение лишней влаги из помещения.

Пример установленной каменки

Чтобы облегчить и ускорить монтажные работы, можно подобрать модель печи, которая полностью смонтирована в заводских условиях. Также можно установить газовое оборудование в заранее возведенную кирпичную конструкцию.

В этом случае выбор полностью зависит от материальных возможностей покупателя и площади помещения. В некоторых случаях, несмотря на достаточно трудоемкий монтаж и немалые расходы, многие ценители классической парилки отдают предпочтение именно такому варианту. Чтобы не допустить ошибок при обустройстве кирпичной печи, рекомендуется доверить этот вопрос специалистам, так как даже малейшие отклонения от требований в этом случае недопустимы.

Монтажные работы по установке дымохода

Дымоход должен быть тщательно изолирован, что позволит сократить потери тепла в бане. Для этого необходимо утеплить потолок и крышу, через которые проходит труба.

В качестве материала, который будет использоваться для изготовления дымохода, можно рассматривать нержавеющую сталь или керамику. Керамический дымоход обойдется немного дороже. Однако этот материал считается наиболее подходящим для создания безопасного и надежного дымохода.

Особое внимание также стоит уделить изолирующим материалам. Современный рынок предлагает множество решений, которые отличаются своими техническими характеристиками и, соответственно, стоимостью

Экономить в этом случае не рекомендуется. Лучше один раз потратиться на создание качественной изоляции, чем впоследствии переделывать уже готовую работу.

Также при обустройстве дымохода необходимо придерживаться некоторых правил, которые помогут сделать вашу парилку эффективной и безопасной в эксплуатации:

  • дымоходную трубу ни в коем случае нельзя объединять с вентиляционной системой;
  • длина дымохода должна быть не меньше 5 м от уровня горелки;
  • не рекомендуется изменять конструкцию дымохода самостоятельно. Если существует такая необходимость, лучше предварительно согласовать изменения со специалистами.

Схема установки печи и дымохода

Все работы, которые касаются установки газового оборудования, должны быть согласованы и разрешены к исполнению соответствующими службами газа. В обязательном порядке должна быть проведена проверка правильности его работы.

В заключение можно сказать, что установка и подключение газовой печи – процесс не из простых, он требует неукоснительного соблюдения требований безопасности. Профессиональный поход в этом вопросе – одно из важнейших условий, при соблюдении которого газовая печь будет работать стабильно в течение долгих лет, гарантируя полную безопасность эксплуатации.

Как сделать электрический котел для бани своими руками

Комнаты отдыха или душевые в больших банях могут использоваться не только по субботам или воскресеньям, в них можно принимать гостей или мыться в любой день недели. Топить банную печь для таких случаев или не хочется, или нет возможности. Что делать? Изготовить отельное отопление этих помещений при помощи электрического котла. Его, кстати, можно подключить к системе удаленного управления и при выезде из города включать при помощи мобильного телефона или компьютера. За время пребывания в пути помещения прогреются до комфортных температур. Единственное условие – электрические сети и предохранительная арматура должна держать мощность не менее 10 кВт.

Упрощенный электрический котел

Почему мы рекомендуем изготовить котел самостоятельно, а не приобретать готовый? Заводские агрегаты стоят очень дорого, на них установлено большое количество сложного дополнительного оборудования, ремонтировать которое невозможно. Кроме того, большие габариты котлов промышленного изготовления значительно ограничивают варианты их установки. Мы рассмотрим изготовления упрощенного котла, при желании его всегда можно оборудовать электронной аппаратурой для дистанционного управления.

Есть второй вариант – котлы можно увеличивать по мощности. Принципиальной разницы между ними нет. Конструкция позволяет добавлять тэны без больших усилий. Количество нагревателей ограничивается только максимально возможной нагрузкой электрических сетей. Регулирование мощности позволяет регулировать температуру внутренних помещений в более широких пределах.

Регулируемый электрический котел

Тэны устанавливаются каждый в отдельную трубу и последовательно соединяются между собой.

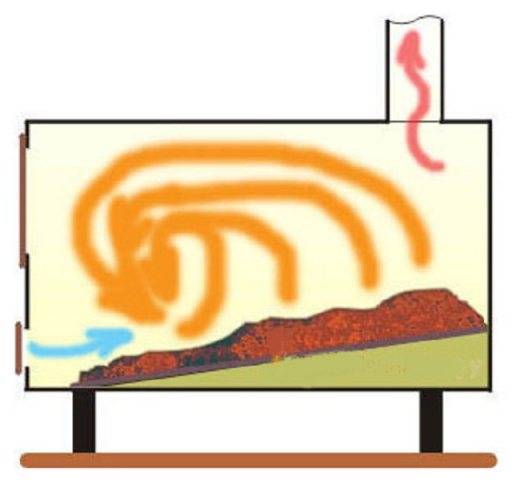

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
