Кровельный пирог под мягкую кровлю: делаем пошаговый монтаж кровельного пирога с утеплением

Мягкая кровля (битумная черепица)


Гибкая черепица может называться по-разному. Это и битумная, и мягкая, и композитная черепица. Еще ее называют кровельной плиткой либо гонтовой кровлей. Внешне она представлена плоскими листами, размер которых составляет в основном 100см на 34 см. У гонтов есть фигурные вырезы, разделяющие листы на лепестки. Кровля напоминает черепичную в результате того, что листы укладываются способом смещения двух соседних рядов относительно друг друга.

  1. Верхний слой – декоративный, создает желаемый цвет кровли. Состоит из минеральной крошки. Его основная задача – защита остальных слоев от негативного влияния внешних факторов.
  2. Битумно-полимерный материал. Обеспечивает гибкость гонтов и защищает их от деформации.
  3. Основание с битумной пропиткой из стеклоткани либо органической целлюлозы.
  4. Слой битумно-полимерной смолы.
  5. Самоклеящийся состав из битумно-полимерной массы.
  6. Силиконизированная пленка, которая защищает клеевой слой.


Если сравнивать гибкую черепицу с другими видами кровли, то у первой есть много преимуществ. Они обусловлены оптимальным размером материала и современной технологией изготовления:

  • легко установить;
  • экономичность — мало отходов при монтаже;
  • мало весит;
  • хорошо поглощает звук;
  • не страшны низкие и высокие температуры, резкие ее перепады;
  • не образуется конденсат с внутреней стороны ОСП;
  • можно установить на любую крышу, даже с самой сложной конструкцией;
  • устойчивость к солнечным лучам;
  • не страшны бактерии и коррозия;
  • материал обладает диэлектрической способностью;
  • большой выбор оттенков;
  • долгий срок службы (20-50 лет, в зависимости от производителя);
  • высокий уровень водонепроницаемости, минимум водопоглащения.

Мнение эксперта

Константин Александрович

Но важно помнить о том, что использование гибкой черепицы предполагает несение денежных трат на создание сплошного основания. Ее нельзя устанавливать, если на улице минусовая температура

Но эти минусы несущественны в сравнении с огромным количеством положительных сторон.

Обрешетка под мягкую черепицу

Послужить основной может стройматериал с твердой, ровной и гладкой структурой. К таким относятся влагостойкая фанера, доски обрезного или шпунтованного типов, ОСП-плиты. При этом допустимый уровень влажности до 20%.

При установке следует выставить стыки досок по отношению к опорам так, чтобы перекрывать от двух прогонов и больше. При этом просветы между досками не должны быть шире 10 мм. Минимальная толщина зазора между швами нижней обшивки – 2 мм, а при использовании обрезных досок – 5 мм. Зазоры нужны не только для вентиляции, но и для возможного расширения конструкции под воздействием перепадов температур.

Устройство гидроизоляции кровельного пирога

Гидроизоляционный материал полностью зависит от типа кровельного материала загородного дома. Во время атмосферных осадков в помещение чердака часто проникает влага. При использовании чердака как нежилого помещения с вентиляцией пространства под кровлей – влага очень быстро испарится.

Но всегда имеется риск порчи деревянных элементов кровельной конструкции. Стоит заметить, что даже если вы тщательным образом обустроите пароизоляцию, элементы водяного пара все равно проникнут в утеплитель. В этих условиях, целесообразно применять гидроизоляционный слой, поглощающий или пропускающий водяные пары. При устройстве гидроизоляционной пленки, нужно точно знать стороны материала. Одна из ее сторон должна быть направлена на утеплитель, другая – к кровельному материалу. В противном случае, кровельный пирог будет выполнен с ошибками.

Состав кровли – элементы крыши “).

На контробрешетку крепится обрешетка. Она зависит от вида кровельного покрытия. Монтаж обрешетки выполняют из бруса. Его укладывают на расстоянии (шаге) или в виде сплошного настила. В качестве материалов используются ОСБ, ЦСП и т.д. Завершающий этап – настил кровельного покрытия. Все твердые материалы обычно укладываются на обрешетку, а мягкие – на сплошной настил.

Подготовка основания для плоской кровли

Начинают монтаж крыши с подготовки для нее основания. Его нужно выровнять, очистить места, где имеются трещины и дефекты в бетоне, заполнить их полиуретановым герметиком, из расчета, что на один погонный метр при ширине шва 5 сантиметров и глубине 0,3 сантиметра расходуют 180 грамм материала.

Затем выполняют грунтование, используя эпоксидный праймер. Для пористых поверхностей потребуется на один «квадрат» площади 0,2 килограмма, а для непористых оснований – 0, 12 килограмма. Праймер необходимо подготовить: при помощи низкоскоростного миксера его перемешивают до образования однородной массы, после чего разводят с водой в пропорции 1:2. На поверхность его наносят кистью или валиком.

Дальше, когда создают кровельный пирог для плоской кровли, поверхность основания подвергают армированию путем нанесения специальной мастики (норма расхода 14 килограммов на 1 кубометр). Прежде, чем выполнять полимеризацию, на нее укладывают строительный бинт, после завершения работы еще раз покрывают мастикой.

Кровельный пирог крыши под мягкую черепицу

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

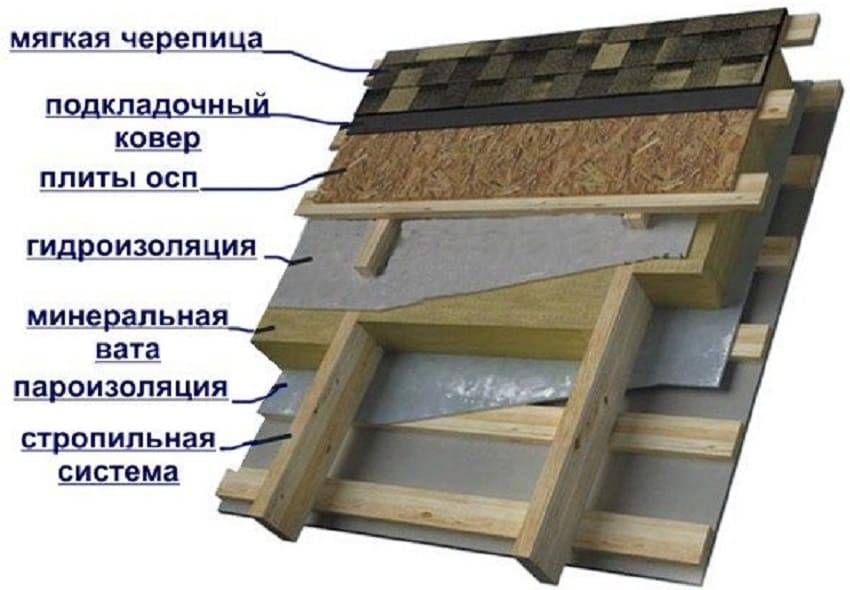

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

  1. Гибкая черепица RUFLEX
  2. Подкладочный ковёр RUFLEX
  3. Основание под черепицу (ОСП-3, ФСФ)
  4. Обрезная доска, либо брус с шагом расчитанным по проекту
  5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
  6. Супердиффузионная мембрана (гидроизоляция)
  7. Утеплитель (плотностью 30-140 кг/м3)
  8. Стропильная балка
  9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить “мостики холода”
  10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
  11. Пароизоляционная пленка
  12. Доска (каркас для создания воздушного зазора 2-5 см)
  13. Подшивка

Примечание:

Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3) Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

  1. пропитка стропильной конструкции антисептиком
  2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
  3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
  4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
  5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
  6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски

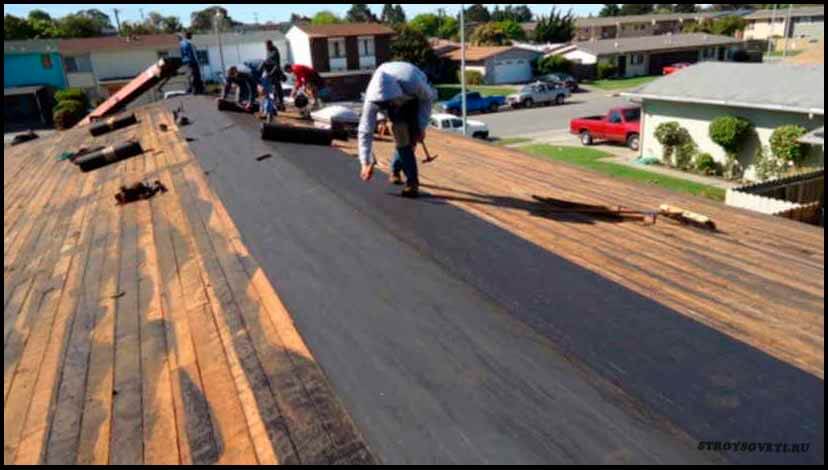

  7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах – поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек. Наружные работы

Наружные работы

  1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации – 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
  2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
  3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
  4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
  5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX – универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

  • доступная стоимость
  • безотходность монтажа
  • малый вес
  • высокая устойчивость к атмосферным воздействиям
  • отсутствие влагопоглощения
  • отличная звуко- и теплоизоляция
  • простота укладки
  • долговечность (от 35 лет)
  • широкая цветовая гамма
  • шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки

Устройство кровельного пирога важно знать перед началом строительства – это позволит рационально закупать материалы, необходимые для монтажа крыши

Материалы для кровельного пирога

Почему выбирают ИКОПАЛ? Как ясно из нашего перечня устройства кровельного пирога, следующим пунктом является, собственно, кровельный материал. Каждый из слоев пирога крайне важен, однако сложно переоценить, какое значение играет кровельный материал – в конце концов, именно он будет напрямую контактировать с окружающей средой, ветром и атмосферными осадками.

Битумная черепица это надежное решение для любого строения. Вот лишь несколько преимуществ:

  • Используется для любого, даже самого сурового климата;
  • Обеспечивает хорошую звукоизоляцию;
  • Выдерживает существенные снеговые и ветровые нагрузки;
  • Применяется на кровлях сложной конфигурации;
  • Легко монтируется, нет проблем и с локальным ремонтом, в случае необходимости (количество отходов в процессе монтажа минимально);
  • Выглядит эстетично и стильно.

Важно! Для монтажа большинства видов мягкой кровли уклон крыши должен быть не менее 11 градусов. Всеми этими качествами обладает битумная

Это современный, удобный и, главное, надежный кровельный материал; он идеально подходит для устройства новых кровель и ремонта старых. Высокая скорость монтажа позволяет существенно снизить временные затраты на строительство

Всеми этими качествами обладает битумная . Это современный, удобный и, главное, надежный кровельный материал; он идеально подходит для устройства новых кровель и ремонта старых. Высокая скорость монтажа позволяет существенно снизить временные затраты на строительство.

На сегодняшний день мягкая кровля является одним из основных видов кровельных покрытий. И это вполне оправдано – ведь этот материал имеет множество преимуществ: надежность, долговечность, простота монтажа, разнообразие форм и цветовых решений, возможность воплотить самые сложные фантазии архитекторов, и много других. Но все эти преимущества будут работать только в том случае, если вы сделали правильный кровельный пирог под вашу мягкую кровлю.

Каждый застройщик должен понимать, что этот вопрос нужно решать в комплексе с основным проектом дома. Можно выделить три типа конструкций с использованием битумных (мягких) покрытий :

  1. Скатная с «холодным» чердаком.
  2. Скатная с мансардой.
  3. Плоская кровля.

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

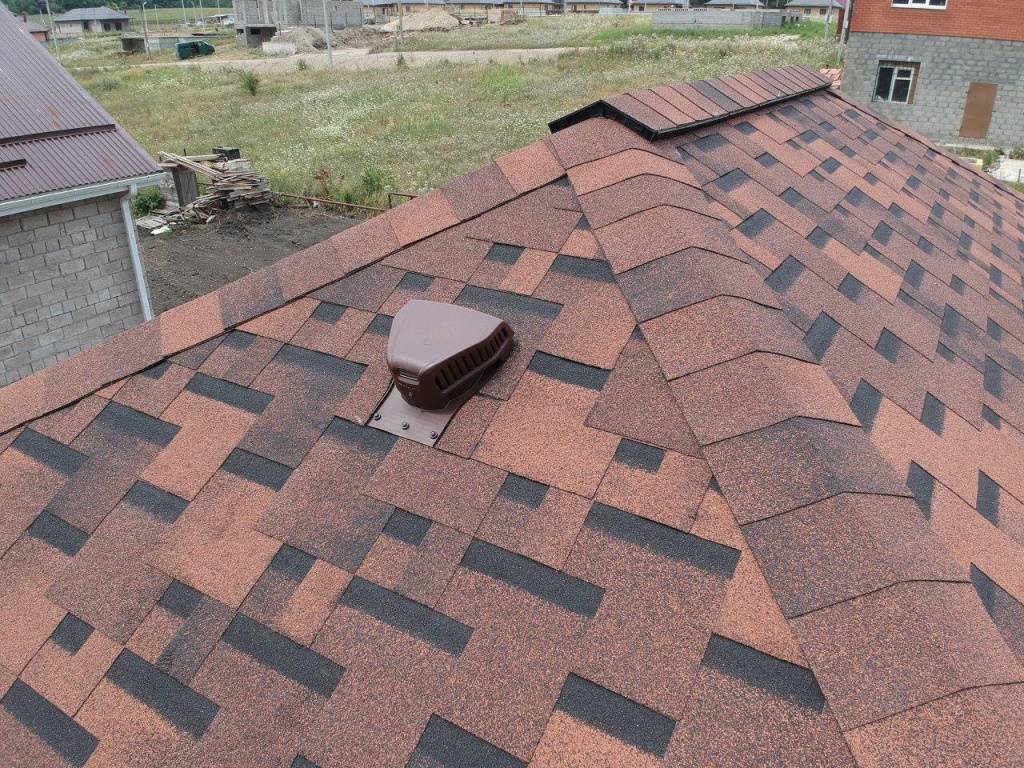

Хорошим вариантом в этом случае станут кровельные аэраторы

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

Технология монтажа двойной сплошной обрешетки

Ее можно представить в виде двухъярусного сооружения. Первый – доски закрепленные в разбежку. Второй – сплошная площадка из фанеры, OSB или досок. Она является наиболее эффективной, если сравнивать с однослойной. Поэтому ее чаще всего используют во время укладки современных мягких кровельных материалов.

Сборка двойной обрешетки из досок

Основой для укладки мягкой кровли допускается применять только доску. Они используются для крепежа обоих слоев.

К материалам предъявляются следующие требования:

  • В первом ряду использовать доски толщиной от 25 мм, шириной от 100 до 150 мм. Допускается замена на брус 50х50 и 30х70.
  • Второй слой формируется из досок толщиной 20-25 мм и шириной от 50 до 70 мм.
  • Обязательно использование антисептика.

Процесс монтажа происходит в следующем порядке:

1. В параллельной плоскости к коньку фиксируются доски с промежутком от 200 до 300 мм. Главное исключить возможность прогиба досок из 2 уровня.

2. Поверх них под углом в 45 градусов пробивается доска 2 ряда. Также оставляется зазор в 2-3 мм. Работа происходит от конька к карнизу.

Такую конструкцию обычно готовят под рубероид. В случае с современными материалами желателен комбинированный способ.

Изготовление комбинированной двойной обрешетки

В подобной конструкции используется сочетание материалов. В первом слое доска или брус, второй – фанера или OSB.

По традиции собирается она таким образом. Перпендикулярно по отношению к стропилам укладывается доска или брус, в разбежку. Сверху фанера или OSB. Этот способ используется обычно при создании холодного чердака. Утепление и гидроизоляция не производится.

Если же необходимо провести утепление, то нужно применять иной вариант. Он несколько сложнее. Параллельно стропилам укладывается брус контробрешетки. Сверху, уже перпендикулярно им, доски первого уровня. Оканчивается кровельный пирог листовым материалом. Способ отличен от прошлого присутствием контробрешетки. За счет нее обеспечивается зазор для вентиляции между щитовым настилом и пароизоляцией.

К материалам предъявляются следующие требования:

  • Брус для создания контробрешетки – 25х30 или 50х50 мм.
  • Доска 2 слоя – толщиной 25 миллиметров, а ширина от 100 до 140 миллиметров.
  • Листовой материал – 9-12 мм.
  • Обработка антисептиком.

Последовательность работ:

1. Если есть слой теплоизоляции и гидроизоляции формируется ряд контробрешетки. Сечение указано выше. Они закрепляются поверх стропил, вдоль. Этот ряд необходим не только для создания зазора для вентиляции, но и для закрепления пленки пароизоляции, укладываемую на утеплитель. Если разобрать все на этапы, то выглядеть это будет так. Сначала меж стропил укладывается теплоизоляционный материал. Сверху накрывается пленка пароизоляции, прибивается к брусу контробрешетки. При отсутствии теплоизоляции сразу можно приступать к обустройству обрешетки в разбежку.

2. Доски укладываются на брус контробрешетки или сразу на стропильные перекладины. Поперек. Шаг укладки от 200 до 300 миллиметров.

3. Листовой материал кладется параллельно. Длинная сторона поперек стропил. Обязателен компенсационный шов до 3 мм. Крепление осуществляется к каждой стропильной ноге с интервалом в 30 см. Стыки должны размещаться на опорах. Крепятся стыки с промежутком 15 см.

Подводя итог, можно сказать, что самостоятельно обрешетку для мягкой кровли строить не желательно. Лучше все же обратиться к специалистам, знающих все тонкости. Иначе можно получить множество проблем с кровлей.

Советуем почитать:

  • Особенности пирога под мягкую кровлю;
  • Устройство крыши дома;
  • Стропильная система вальмовой крыши

https://youtube.com/watch?v=CWevWtBG0W0

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

  • Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
  • Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

  1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
  2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
  3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить

Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2. Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Классификация рулонной кровли Технониколь

Мягкая кровля Технониколь для крыши Эконом класса рассчитана на гидроизоляцию разнообразных строительных зданий и подсобных помещений. Несмотря на дешевизну, такая кровля отлично защищает в условиях перепадов температур и служит до 20 лет. Еврорубероид и Бикрост являются представителями эконом класса мягкого наплывного покрытия. Данные материалы характеризуются легкостью монтажа. Еврорубероид обладает меньшей канцерогенностью и низкой токсичностью в сравнении с обычным рубероидом.

Бикроэласт и Биополь относятся к классу Стандарт. Покрытие Технониколь данного класса отменно справляется с защитной функцией, ее удобно монтировать, она обладает повышенной устойчивостью к внешним факторам и механическому влиянию, имеет большой срок службы. Стоит отметить, что данный вид продукции отличается приемлемым соотношением цена-качество. Биополь чаще всего применяют для гидроизоляции фундаментов, дополнительного ковра на крышах. Маркировка поможет определить, для каких именно работ стоит применять тот или иной материал. Биополь П используют для нижнего кровельного ковра и защиты от воды фундаментов. Биополь К –для наружного слоя кровли. Аналогичные характеристики и маркировку имеет и Бикроэласт.

Покрытие крыши мягкой кровлей БикроэластИсточник stroypay.ru

Представителем рулонной мягкой кровли Бизнес класса является Унифлекс. Ее широко используют в строительстве в различных климатических зонах. Маркировка поможет определить вид посыпки и область применения данного материала. Унифлекс К – применяют для верхнего слоя покрытия. Она имеет крупнозерновое покрытие. А Унифлекс П – с мелкой посыпкой применяют для гидроизоляции конструкций. За основу данного покрытия берут полиэстер, стеклоткань либо стеклохолст.

Рулонная кровля Премиум класса заслужила отличную репутацию во всех странах. Техноэласт является представителем этого класса покрытий. Техноэласт обладает повышенными гидроизоляционными свойствами, наибольшей прочностью и долговечностью. Его используют в разных климатических зонах для кровли зданий и для защиты конструкций и фундаментов в местах с повышенным давлением грунтовых вод и большой минусовой температурой.

Еще одним представителем Преимум класса является ТехноэластМост – покрытие, которые используют для гидроизоляции конструкции мостов и плит перекрытия. Основа из искусственного каучука надежно выполнит свои функции в условиях повышенных нагрузок.

При укладке нижняя часть кровли прогревается, что позволяет ей склеиться с поверхностьюИсточник hi.decorexpro.com

Варианты конструкций кровли под мягкую черепицу ↑

myagkaya-krovlya-1
myagkaya-krovlya-2

Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

На заметку
Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

  • Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
  • Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
  • Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому их выбирают с учетом целесообразности и, конечно же, здравого смысла. Например,

  • Плоскую крышу обустраивают, используя либо рулонные покрытия, либо мастичные.
  • Битумная черепица замечательно смотрится на больших крышах, имеющих обзор с любой стороны.

Стандартный кровельный пирог под мягкую кровлю содержит такие обязательные составляющие, как:

  • Пароизоляция. Этот слой  пирога «стоит» на пути испарений, которые проникают под крышу из жилых помещений и конденсируют на различных ее элементах, включая слои кровельного пирога.
  • Гидроизоляция. Не дает атмосферным осадкам (будь то растаявший снег или дождевая вода) проникнуть под крышу и помещения различного назначения.
  • Теплоизоляция. Данный слой необходим для предотвращения теплопотерь, не дает шуму и звукам извне, как и ветру и холоду, проникнуть внутрь.
  • Декоративное покрытие, которое одновременно функционирует как ветрозащита.

Представленный выше перечень слоев пирога крыши может быть доработан, чтобы как можно удачнее приблизить конструкцию кровли к идеальной. Схема формируется с учетом нескольких значимых факторов:

  • назначение здания: жилое либо бытовка,
  • постоянное здание или времянка, чем и определяют необходимость в теплоизоляционном слое,
  • форма скатов и уклон, к примеру,

Гидроизоляция на мягкой скатной крыше функционирует как дополнительная влагозащитная прослойка.

На заметку
Для сравнения отметим, что к слою гидроизоляции в составе пирога под металлочерепицу предъявляют повышенные требования.

Для кровель с уклоном до18º влагозащитный слой покрывает скаты полностью, при большей кривизне его укладывают частично, расположив полосы гидробарьера по свесам карнизов, вдоль ендова и конька, на участках примыкания, вокруг выходов дымоходных труб.

tipi-osnovaniy-1
tipi-osnovaniy-2

  • какое выбрано основание под пирог кровли и под гибкую черепицу,
  • предполагаемый вид чердака, то есть будет он утепленным или холодным,
  • особенности климата,
  • совместимость слоев.

Качественно выполненный кровельный пирог под мягкую кровлю обязательно должен соответствовать всему спектру перечисленных выше условий.

Кровельный пирог для холодного чердака

Различают два вида чердачного пространства – холодный чердак и совмещённый чердак (мансарда). На холодном чердаке утеплитель укладывается горизонтально по полу чердака, и температура внутри холодного чердака примерно такая же, как и на улице. Отсюда и название – холодный.

В идеальном случае температура внутри холодного чердака не должна превышать 4 градуса по Цельсию температуры наружного воздуха. Т.е. если температура на улице -15 градусов, то на чердаке она должна быть не теплее -11 градусов. В случае если эта разница будет больше, то, например, при температуре наружного воздуха -5 градусов, скат будет нагреваться, снег на кровле будет подтаивать и стекать на карниз. Карниз не подогревается, т.к. под ним нет теплого помещения, и вода на нём будет превращаться в лед, образуя сосульки. Чем больше льда будет образовываться на карнизе, тем больше шансов протечки, выше нагрузки на крышу и выше опасность срыва льда, что может привести к трагическим последствиям. Всё это уменьшает срок службы, как кровельного покрытия, так и крыши в целом.

Для обеспечения нормального температурного режима на холодном чердаке необходимо, в первую очередь, достаточно утеплить перекрытие между чердаком и жилым помещением. Толщина утеплителя рассчитывается, исходя из нескольких параметров, основным из которых является место расположения дома. Например, для Москвы толщина утепления на основе минерального волокна должна быть не менее 200 мм, а в некоторых случаях и более

Вторым по важности критерием соблюдения температурного режима чердачного пространства является подкровельная вентиляция. Она должна состоять из притока, канала и вытяжки. Приток, как правило, располагается под карнизным свесом

Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку

Приток, как правило, располагается под карнизным свесом. Его можно организовать разными способами, главное, чтобы были отверстия для прохода воздуха наверх. Также для оформления притока делают слуховые окна, но это значительно увеличивает трудоемкость и меняет внешний вид крыши. Вентиляционным каналом в данном случае будет являться само чердачное пространство. Вытяжка организовывается либо через конек, на котором устраивается аэратор, либо через аэраторы, которые устанавливаются на скат близко к коньку.



Кроме утепления и вентиляции на температурный режим чердачного пространства влияют: неутепленные крышки люка выхода, вывод в чердачное пространство труб вентиляции помещений (кухня, санузел), неизолированная разводка горячего водоснабжения расположенная на чердаке и пр.

Итак, кровельный пирог для холодного чердака можно разделить на две части. Первая часть горизонтальная – разделяет чердак и жилое помещение. Вторая часть наклонная – конструкция крыши с кровельным покрытием.

Первая часть кровельного пирога в зависимости от типа перекрытия выглядит так:

По бетонному перекрытию
По деревянному перекрытию

Пароизоляция служит для предотвращения попадания теплого воздуха из помещения в утеплитель. По бетонному основанию лучше всего применять битумный рулонный материал, с наплавлением нахлёстов. По лагам применяется пленочная пароизоляция с обязательным проклеиванием нахлёстов герметизирующими лентами.

Утеплитель укладывается в несколько слоёв с разбежкой стыков, чтобы исключить мостики холода.

Гидро-ветрозащитная мембрана защищает от выветривания тепла и попадания влаги. Влага может образовываться из-за конденсата, из-за задуваемого в чердачное пространство снега, а так же из-за возможных протечек.

В любом случае вне зависимости от типа перекрытия утеплитель не рекомендуется укрывать сверху сплошь фанерой или досками. В случае, если необходимо изредка ходить по чердачному пространству, лучше предусмотреть дорожки из досок, не закрывая при этом весь утеплитель.

Вторая часть кровельного пирога с применением гибкой черепицы выглядит так:

  • На стропильные ноги фиксируется обрешётка из досок толщиной не менее 25 мм, с шагом 300 мм по центральным осям досок.
  • На обрешётку укладывается сплошное основание из листов ОСП-3, либо фанеры ФСФ. Толщина сплошного основания рекомендуется 12 мм.
  • Поверх сплошного основания укладывается подкладочный ковёр и гибкая черепица.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
