Лестница раскладная на чердак своими руками: пошаговая инструкция для самостоятельного изготовления складной чердачной лестницы с люком

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

  • в первом варианте лестница выполняется с опорой на центральный столб и стены;
  • во втором – винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
  • в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
  • четвертый вариант – надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Как построить лестницу

Лестница на мансарду своими руками – задача ответственная, но вполне выполнимая, самостоятельное изготовление и монтаж значительно сэкономят бюджет, а результат непременно станет предметом вашей гордости.

Самая простая модель  — это лестница на косоурах, при некоторой фантазии такая конструкция может превратиться в оригинальный элемент интерьера, она безопасна и практична, если на мансарде устраивается жилая комната.

Видео инструкция поможет правильно рассчитать лестницу на косоурах.

Способы крепления ступеней к косоурам

Потребуется:

  • для косоуров клееный брус либо лафет из сосны;
  • доска для ступеней, толщиной от 40 мм, можно купить готовые;
  • доска для подступенек, толщина — 20 мм (этот элемент лестницы можно исключить);
  • балясины;
  • перила;
  • крепеж.

Вариант: вырубленные проступы.

Как изготовить косоур

Строительство лестницы на мансарду начинается с изготовления косоура. На балке, предназначенной для косоура, делаем разметку – прямоугольные треугольники, в которых: гипотенуза – край балки, один катет – высота подступенка, второй катет – глубина ступени. Выпиливаем размеченные треугольники циркулярной пилой. Все края желательно отфрезеровать, фаска 2-6 мм.

Как правильно перенести размеры ступенек на косоур

Установка косоура

Далее косоур устанавливается по месту. Верхний край примыкает к торцу этажного перекрытия или площадки, что создает горизонтальное распирающие усилие и вертикальную нагрузку. Способ крепления зависит от толщины балок, прочности площадок и конструктивных особенностей мансардной лестницы.

Крепления косоура к верхней балке могут быть с врезанием, без врезания в верхнюю балку, и с заходом под верхнюю площадку, на фото ниже показаны три варианта:

Крепление косоура с врезанием в балку

Это самый распространенный и надежный вариант крепления. Первый вариант предполагает запил в опорной балке, к в который вставляется край косоура. Второй вариант – прямоугольный запил делается и в косоуре и в балке, либо наклонный запил делается только в балке, он должен совпадать с уклоном косоура. Запил, сделанный в косоуре, ослабляет его, поэтому его нельзя делать большим.

Косоур без врезания в балку
Косоур с заходом под верхнюю площадку

Кроме врезания, можно установить косоур на металлический крепеж, на уголки или болты. Этот способ крепления прост и удобен, но возможен исключительно для легких лестниц.

Так же важно обеспечить прочную опору для косоура и его надежную фиксацию в нижней части, чтобы избежать сдвига. Нижний конец косоура может крепиться по двум схемам

Первая схема – снизу косоура делают угловой вырез под несущую балку, в балке так же делается соответствующий паз. Вырез косоура вставляется в вырез в несущей балке. После этого косоур фиксируют металлическими уголками, либо вертикальным стягиванием шпильками.

Вторая схема — вырез делается в балке, затем в паз вставляется нижний угол косоура. Такое крепление очень плотно и надежно за счет распора, но сечение опорной балки должно быть достаточно большое, поскольку такое крепление ослабляет балку.

Способы нижнего крепления косоура

Как крепить ступени

Подступенки и проступи лучше соединять на клей и шурупы, гвоздевое соединение ослабевает в процессе эксплуатации мансардной лестницы. Они крепятся впотай шурупами или в паз. Так же для скрепления можно использовать накладные планки и уголки. Прочное и надежное соединение – безгвоздевое крепление деревянными нагелями.

Способы крепления ступеней для деревянной лестницы

Края ступеней должны выступать за подступенок на 20-50 мм.

После того как все ступени закреплены можно устанавливать балясины и перила лестницы.

В статье подобраны информативные схемы, фото и видео материалы, как изготовить лестницу на мансардный этаж своими руками, обязательно посмотрите, возможно, они подскажут вам идею и натолкнут на решение сложных задач при строительстве мансарды.

Монтаж готовой стационарной лестницы

Производители предлагают различные варианты готовых кровельных конструкций. Учитывая размеры и индивидуальные параметры крыши своего дома, сборку и монтаж кровельной лестницы можно выполнить самостоятельно

Такие лестничные конструкции собираются из готовых элементов и крепятся на обрешетку или стропила. Установка предполагает сверление отверстий в кровельном покрытии, поэтому точки креплений должны быть определены без ошибок, чтобы не пришлось переносить конструкцию.

Очень важно верно выбрать место для установки. Для этого необходимо учесть следующее:

  • Лестница должна обеспечивать доступ ко всем необходимым местам на кровле.
  • Если крыша покрыта фальцевой кровлей, вертикальный шов покрытия должен проходить по центру лестничного полотна, т. к. на нем фиксируют дополнительные кронштейны. Лестница на крышу из металлочерепицы монтируется таким образом, чтобы кронштейны попадали на дно волн.
  • В месте расположения лестницы обрешетка должна быть подготовлена специальным образом. Основание для крепления кронштейнов обязательно должно быть твердым и жестким. Например, для битумной черепицы необходима сплошная обрешетка, а для металлочерепицы достаточно разреженной с промежутками в 30-35 см.

На следующем этапе рассчитывается длина лестницы. В продаже можно найти лестничное полотно длиной 1,8 либо 3 м. Для того чтобы получить необходимую для конкретной крыши длину, можно соединить секции или отпилить лишнее ножовкой.

Крепление полотна осуществляется к обрешетке, а в некоторых случаях дополнительно к коньку крыши (в этом случае применяются специальные металлические крепежи).

Вариант крепления влияет на длину полотна:

  • Если монтаж производится только на скат, то полотно должно быть короче ската на 0,2 м (сверху и снизу отступают по 0,1 м).
  • Если предполагается дополнительный крепеж на конек, тогда верхний отступ будет больше – 0,5 м. Нижний отступ остается прежним – 0,1 м.

В зависимости от того, какое покрытие лежит на кровле, выбирается тип кронштейнов. Эта информация указывается производителем фурнитуры. Каждая секция длиной 1,8 м устанавливается как минимум на четыре кронштейна.

Для фальцевой кровли применяются специальные крепежи на стоячий фальц. Их монтируют в центре полотна на расстоянии 1,5 м друг от друга. Такие крепления устанавливаются дополнительно к стандартным крепежам либо специальным опорам из пластика. Способ монтажа обычно указывается производителями лестниц.

Когда конструкция подготовлена по длине, приступают к монтажу, начиная от края карниза и двигаясь в направлении конька. Для стяжки применяют саморезы с гайками 0,8х5 см и пластиковые шайбы для герметичности.

Установка включает несколько этапов:

  • Определяются места, где будут попарно расположены крайние кронштейны. Снизу отступают 0,2 м, верхние крепежи должны оказаться между двумя верхними перекладинами как можно ближе к верху лестнице.
  • Остальные крепежи располагают на расстоянии 0,8 м друг от друга. Если полотно сборное, то крепеж устанавливают под точкой соединения секций.
  • Полотно крепится на кронштейны с обязательным использованием шайб. Только так кровля останется герметичной.
  • Последними монтируются коньковые крепления.

Особо отметим, что такие лестничные конструкции могут не выдержать нагрузку снежного покрова, поэтому над ними рекомендуется установка точечных снегозадержателей.

Многих владельцев загородных коттеджей интересует такой вопрос, как своими руками сделать лестницу на крышу собственного дома для ее обслуживания, проведения ремонтных работ в период эксплуатации? Существует множество вариантов лестничных конструкций из дерева, алюминия. Но для любого изделия предусматриваются основные правила, требования по безопасности. Для того чтобы сделать лестницу своими руками, предварительно нужно изучить инструкции по сборке, подготовить необходимые стройматериалы и инструменты.

В этой статье

Назначение

В хорошем частном доме во время проектирования чаще всего закладывается чердак. Это нежилое помещение, где чаще всего складываются все ненужные вещи, для которых не хватает места в доме. При желании можно сделать из него полноценный второй этаж. В любом случае, как бы это помещение не использовалось, нужно иметь возможность в него попасть. Самым простым и надежным вариантом является лестница.

Изначально частные дома сооружали с внешними железными конструкциями сбоку, по которым можно было в хорошую погоду достаточно комфортно добраться до чердака. Если же изначально лестницу не делали, то в хозяйстве использовалась простая приставная деревянная конструкция, которая ставилась только в необходимый момент. Минусом любого из вышеупомянутых способов является сезонность – только летом, в хорошую погоду и светлое время суток можно безопасно попасть на чердак и сделать все необходимые манипуляции на нем.

Ввиду таких особенностей многие хозяева дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или изготовить собственноручно. Каждый хозяин этот момент решает сам. Чтобы с чердака не дул сквозняк, не попадала пыль и просто не было дырки в потолке, ее закрывают при помощи люка.

Если чердак оборудуют под жилое помещение, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подняться наверх и спуститься вниз. Для нежилой площади логичнее всего будет именно складная конструкция, которая прячется за люком под потолком и может быть доступна в любую минуту. Имея внутри дома вариант подъема наверх, не нужно беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то взять с чердака или отнести что-то ненужное подальше.

Как устроена лестница и какие преимущества она дает

Если пространство позволяет, то в доме можно обустроить стационарную винтовую лестницу с перилами и широким маршем. Однако такой вариант непригоден, если:

  • чердак не отапливается и не предназначен для круглогодичного проживания;
  • места в доме недостаточно для такой габаритной конструкции;
  • попадать на чердак нужно нечасто и только по хозяйственным целям.

Для таких случаев и нужна чердачная лестница с люком, которая представляет собой единый механизм, состоящий из:

  • трехсекционной складной лестницы, все части которой удобно укладываются подобно трансформеру друг на друга и хранятся на чердаке;
  • теплого люка, который монтируется непосредственно в потолок;
  • механизмов крепления и соединения.

По габаритам бывают разные варианты, но в среднем они составляют небольшие значения:

  • люк в длину 120-130 см, в ширину 70-90 см;
  • лестница высотой от 270 до 330 см;
  • в разложенном виде под углом лестница занимает порядка 120-200 см.
  • В любой момент можно попасть на чердак из дома, а не с улицы.
  • Благодаря теплому люку чердак можно забить со стороны улицы и дополнительно утеплить – благодаря этому он станет теплым, и на нем можно будет хранить практически любые предметы, оборудование и т.п.
  • Благодаря теплому чердаку значительно уменьшаются теплопотери дома, поскольку основная часть тепла (до 30%) уходит именно через потолок.
  • Лестница портативная, она легко сворачивается и не отнимает пространство в доме.
  • Чердачная лестница позволяет выдерживать большие нагрузки и исключает риск падения в отличие от стремянки: можно без опасений переносить тяжелые грузы на чердак.
  • Наконец, благодаря люку и самой чердачной лестнице в доме создается красивый вид – когда она в свернутом состоянии, потолок выглядит как обычно, без лишних механизмов.

Со стороны пространства первого этажа лестница выглядит так:

А со стороны чердачного помещения – так:

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

  • в первом варианте лестница выполняется с опорой на центральный столб и стены;
  • во втором – винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
  • в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
  • четвертый вариант – надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Самыми удобными считаются лестницы, ширина пролета в которых составляет до 900 мм при диаметре всей лестничной конструкции до 2200 мм.

Процесс изготовления лестницы на мансарду — пошагово

Этап первый — разметка, монтаж переходной площадки

Лестница будет двухмаршевой, с перпендикулярным расположением маршей и промежуточной переходной площадкой между ними.

Так как марши будут опираться на эту площадку, без ее готовности начинать точно подгонять, размечать, изготавливать тетивы и монтировать ступени – не получится. Значит, первым этапом и предстоит соорудить надежную площадку с настилом.

Все картинки в таблице (здесь и далее) – «кликабельные», то есть увеличиваются при клике мышкой.

Этап третий – сборка нижнего марша лестницы

Этот этап начинается с подготовки деталей ступеней – проступей и подступенков .

  • Во-первых, все заготовки нарезаются в один размер. Это – промеренная ранее ширина марша (расстояние между тетивами «в свету») плюс глубина пазов с каждой из сторон, то есть еще плюс 50 мм.
  • Во-вторых, на досках, идущих для изготовления проступей, снимается закруглённая фаска – это следует лестницу более аккуратной, а главное – снизит риск получения серьезной травмы при случайном падении.

Далее, тетивы параллельно укладываются на ровную поверхность лицевой стороной вниз, с нужным расстоянием между ними, то есть по ширине марша. Можно приступать к монтажу ступеней.

Этап четвертый – обшивка вырезанного проема в чердачном перекрытии

Как уже говорилось выше, в чердачном перекрытии предстоит дополнительно вырезать проем под нижний марш лестницы, с таким расчетом , чтобы от ступеней до потолочной поверхности было не менее 2000 мм. Кроме того, на этом этапе необходимо и облагородить торцы уже ранее оставленного проема для верхнего марша. И только после этого можно будет перейти к монтажу самого верхнего марша.

Этап пятый – монтаж верхнего марша лестницы

Многие операции этого этапа работ – очень схожи с монтажом нижнего короткого марша. Однако, есть и важные нюансы, касающиеся проведения разметки, точной подгонки тетив по месту и проведения сборки.

После сборки конструкции марша, его окончательно крепят саморезами к площадке и к обшивке проема в перекрытии.

По сути, лестница уже готова. Но остаются нерешенными вопросы безопасности ее эксплуатации. Поэтом следующий этап работ – это монтаж ограждающих конструкций.

Этап шестой — установка ограждений маршей лестницы и проема в перекрытии

А для тех, кто хочет реализовать более простой вариант, модно передположить приобрести в магазине готовый комплект деталей деревянной лестницы и произвести ее сборку по предлагаемой инструкции. Пример тому – в размещённом ниже видеосюжете.

Варианты лестниц на мансарду

В зависимости от расположения выделяют два вида конструкций – наружные и внутренние. В свою очередь наружные (вход с улицы) подразделяются на временные и постоянные. Последние являются более распространенными, поскольку делаются из высокопрочных материалов, удобны в эксплуатации и долговечны.

Однако стоит помнить, что наружная лестница на мансарду – это излюбленный способ воров и злоумышленников проникнуть внутрь

Если вы живете в неохраняемом дачном поселке, то обратите внимание на внутренние модели. Это малогабаритные изделия из дерева или металла, которые бывают самых разных форм и размеров

Они отличаются компактностью, низкой ценой и возможностью самостоятельного изготовления.

Металлические и деревянные мансардные лестницы – это неотъемлемый атрибут любого загородного дома, в котором есть чердачное помещение. Из какого бы материала ни была изготовлена конструкция, она должна отвечать основным правилам безопасности, быть удобной в использовании и подходить к интерьеру гостиной (или иной комнаты размещения).

На сегодняшний день существуют пять типов лестниц, которые подойдут для обустройства мансардного помещения в загородном доме:

Одномаршевые – прямые конструкции без поворотов, отличный вариант для изготовления своими руками (чаще всего используют древесину или металл).

Двухмаршевые с площадкой – прямые или угловые, состоящие из двух маршей и специальной промежуточной площадки, отличаются удобством, безопасностью и большими габаритами.

Маршевые с забежными ступенями – лестницы, в которых вместо поворотной площадки используется особый тип ступеней, не подходят для самостоятельного изготовления.

Винтовые лестницы – мобильные, компактные, которые к тому же стоят недорого.

Складные или чердачные – наиболее бюджетный вариант для мансарды.

Требования к лестницам на чердачное пространство

Основное отличие чердачных лестниц – закрытый проход наверх, когда им не пользуются. Поэтому часто они крепятся непосредственно к дверце, которую рекомендуется утеплить любым доступным способом. Если этого не сделать, она будет покрываться изморозью, снижая температуру смежного жилого пространства.

Необходимо уделить особое внимание выбору данной конструкции.

Основные конструктивные типы:

  • переносные (приставные лестницы, стремянки);
  • стационарные монолитные (маршевые, винтовые);
  • трансформирующиеся (откидные, раскладные, телескопические, ножничные);
  • ручной раскладки и на электроприводе.

Стационарная лестница, безусловно, надежнее, чем раскладная, но она занимает внушительную часть сопредельного помещения. Если это очередной лестничный пролет, не должно быть никаких конструктивных отличий, за исключением надежного, герметично закрывающегося люка.

Лестницу устанавливают непосредственно ко входу на чердак.

Хуже всего, если чердачный люк расположен в детской комнате, откуда маленькие проказники будут стремиться попасть в «загадочную комнату» без ведома взрослых. Желательно лишь доступа всех, кому небезопасен подъем на верхний уровень дома – люк замыкать на ключ.

Очень удобны компактные конструкции – раскладные и выдвижные. Они раскладываются вручную или автоматически, что намного удобнее. Чаще всего раскладные чердачные лестницы продаются уже прикрепленными к дверце, как показано на фото.

Внутренняя конструкция может быть выполнена в различных вариациях, но обязательным условием является гармония лестницы с интерьером помещения.

Разновидности чердачных лестниц

Все чердачные лестницы можно разделить на 3 большие группы:

  • монолитные;
  • переносные;
  • складные.

Монолитные

Монолитные – это традиционные лестницы, ведущие на 2 этаж, на чердак. Они отлично подойдут для капитального сооружения с большой площадью. Если территория небольшая, можно выбрать винтовой вариант.

Если же место позволяет, то вполне реально поставить и классическую маршевую лестницу с одним или даже двумя пролетами.

Преимуществ у подобных устройств достаточно много:

  • они представляют собой капитальные конструкции, которыми очень удобно пользоваться, в том числе детям и пожилым людям;
  • они выглядят очень красиво;
  • с их помощью можно хорошо организовать пространство – например, можно установить ящики, комоды прямо под лестницу, что будет одновременно и красиво, и практично.

Но такой вариант не подходит в небольшие дома, а также в тех случаях, когда чердак не отапливается – из пространства будет постоянно поступать холодный воздух.

Переносные

  • монтаж люка в чердак обязателен вне зависимости от вида лестницы – и в этом смысле встроенный вариант гораздо удобнее, чем отдельно лестница и люк;
  • стремянка не надежна: если переносить грузы, есть риск упасть, а надежно сделанная чердачная лестница оборудованная люком полностью исключает такие случаи.

Складные

Это и есть тот тип лестниц, который оптимально подходит для загородных домов. В основе всегда лежит механизм, позволяющий удобно сложить лестницу и поместить ее над люком, а крышку люка герметично закрыть во избежание охлаждения дома.

В зависимости от особенностей конструкции выделяют следующие виды чердачных лестниц с люками:

  1. Раскладные (откидные) лестницы – наиболее распространенный вариант благодаря простоте конструкции: несколько секций складываются вместе благодаря соединениям на шарнирах и петлях. Обычно секций 3, но бывает 2 и даже 4. Такие лестницы изготавливаются как из древесины, так и металлических деталей.

Лестница-гармошка (ножничная) в большинстве случае представляет собой полностью металлическую конструкцию с деревянной крышкой люка, ведущего на чердак. Это очень удобный вариант благодаря своей компактности: каждая лестница представляет собой звено, соединенное шарнирами с соседними. В итоге в сложенном виде устройство займет в 3-4 раза меньше объема, чем в разобранном.

Ступени могут быть выполнены и из дерева.

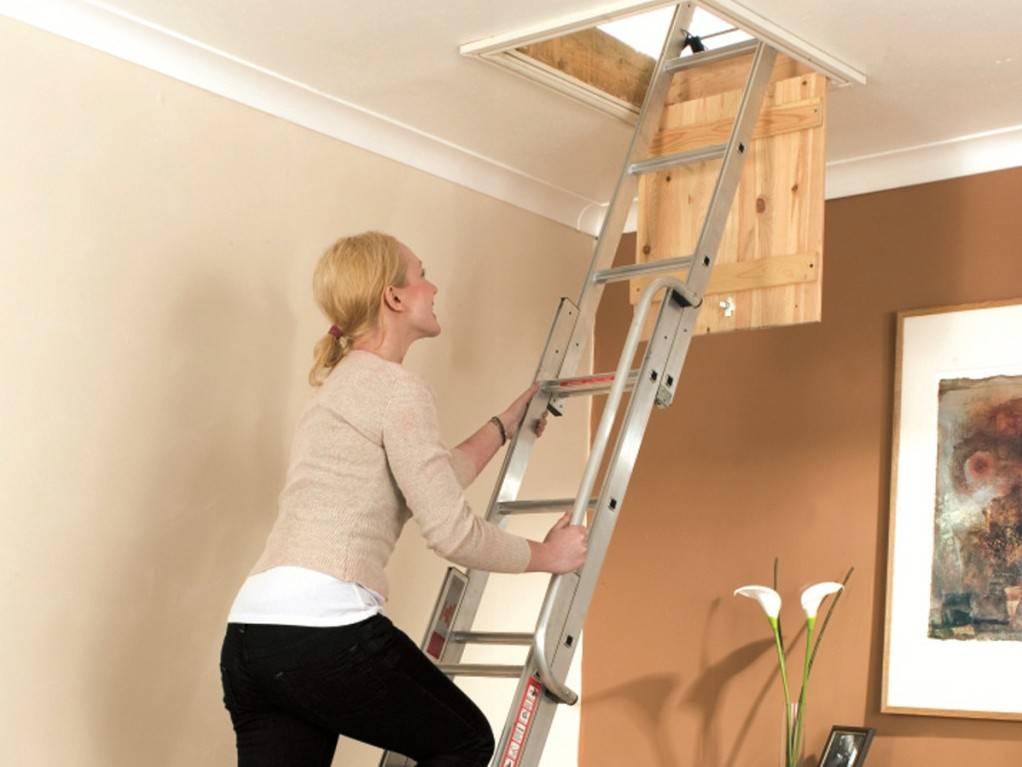

Разновидностью гармошек считаются телескопические лестницы, звенья которых имеют округлую форму, благодаря чему выглядят более красиво. К тому же они занимают меньше места даже в разобранном виде.

Расчёты и чертежи

Чтобы сделать лестницу правильно, важно учитывать некоторые простые нюансы. Например, сами ступени нельзя делать шире, чем проём, независимо от вида конструкции

Длина или расстояние ступеней рассчитывается в зависимости с высотой потолка.

Точный и грамотный расчет гарантирует удобство использования и надежность конструкции

Не стоит делать слишком большое или слишком маленькое расстояние между ступенями, иначе лестница будет удобна не для всех.

Для более наглядного примера потребуется нарисовать сначала эскиз желаемой конструкции, а после создать чертёж, с учётом всех параметров высоты, ширины, и сложностей будущей лестницы. Тогда удастся рассчитать более точное количество необходимых материалов.

Готовая лестница алюминиевая

Очень часто многие предпочитают купить готовые конструкции, нежели монтировать их самостоятельно. Но и в этом случае придется потрудиться, поскольку они поставляются в разобранном виде. Как собрать? Общая схема работы примерно следующая:

  1. Сначала создается эскиз будущей лестницы.
  2. От металлического профиля или трубы отрезаются 4 одинаковых отрезка.
  3. Труба крепится в тисках и тщательно зачищается от ржавчины.
  4. Из металлического листа вырезаются ступени – они должны быть одинаковой длины.
  5. Ступени примеряются на ровной поверхности и подгоняются по размеру.
  6. Ступени крепятся к опорам сваркой – это более надежный вариант, чем уголки и болты.
  7. Снизу лестница отделывается резиновыми набойками.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Порядок выполнения работ:

  1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
  2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
  3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
  4. Чтобы соблюсти диагонали, привинчивают косынки.
  5. Последующий этап – крепление фанеры.
  6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
  7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Пример самодельного чердачного люка с металлопластиковой крышкой.

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой. После выполненных работ остается заключительный этап – декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами. Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Удачные примеры и варианты

Ножничная лестница на чердак является простой в установке, сравнительно дешевой. Но она не такая удобная при подъеме, да и вид не слишком привлекательный.

Раскладная деревянная лестница, крепящаяся к люку, смотрится красиво. Как видно, механизм снабжен специальной ручкой, так что никаких стремянок и табуреток не потребуется.

Красивый вариант монолитной конструкции из дерева с оригинальными ступеньками можно изготовить и собрать своими руками.

Симпатичная на вид раскладная конструкция с люком является очень простым устройством. Монтаж выполняется быстро и легко.

Монолитная лестница из дерева с перилами характеризуется практичностью и удобством. Для ее монтажа потребуется минимум материалов и крепежных деталей.

Инструкция по изготовлению лестницы на чердак своимим руками в следующем видео.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

  • бруски сечением 50х50м;
  • лист фанеры 10 мм;
  • клей ПВА;
  • крепеж;
  • дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

Классификация чердачных лестниц

  1. По месту установки:
    • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
    • внутренние – размещаются в доме.
  2. По конструкции:
    • монолитные – винтовые или маршевые;
    • переносные – приставные, стремянки;
    • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома

Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется

Самый простой вариант

Если потребуется срочное использование верхнего помещения дома, но известно, что в дальнейшем оно будет использоваться неинтенсивно, то есть быстрое решение этой проблемы: чердачная лестница своими руками, которую можно сделать очень быстро. Конструкция настолько проста, что составлять чертеж необязательно. Для этого понадобится прочная высокая стремянка. Ее надо распилить так, чтобы получились три равные части, и сделать из них лестницу-раскладушку. Отрезки соединяют шарнирами, позволяющими им компактно складываться.

Первую секцию прочно укрепляют на крышке люка, на которой умещаются остальные в собранном виде. При закрытом чердачном входе вся лестничная конструкция находится на чердаке.

Хранение складной лестницы при закрытом люке

Люк запирается на защелку, которая открывается при нажатии на нее длинной палкой, а защелкивается автоматически. Если крышку открыть, то все секции свободно свисают до самого пола. Для того чтобы они не падали резко, рекомендуется установить пружинные шарниры.

Но готовой приставной лестницы может в хозяйстве не оказаться. Тогда придется сделать лестницу-раскладушку с нуля. Конструкция несложная, но все равно рекомендуется произвести все замеры, расчеты и нанести их на чертеж. Надо точно измерить чердачный проем, чтобы в соответствии с его размерами определять длину складных секций. Для работы подойдут бруски сечением 60 х 150 мм, а дощечки толщиной 40 мм.

Понадобятся обычные детали и инструменты:

  • Угломер, рулетка;
  • Пила, дрель, ножовка;
  • Шарниры, анкерные болты и прочая фурнитура для чердачной лестницы;
  • Крепеж.

Далее изготовляют отдельные секции, а монтаж всей системы производят в той последовательности, которая изложена при использовании распиленной приставной лестницы. Такая конструкция годится, если в доме нет детей, стариков, для которых опасны подобные подъемы и спуски. За складным устройством нужен такой же уход, как за каждым домашним сооружением из дерева и металла.

Просчитать, а тем более выполнить все это самому очень сложно. Лучше довериться опытным специалистам и заказать стационарную лестницу соответствующей строительной организации или купить готовую. А установить ее можно своими силами.

Раскладные конструкции

Линейка производителей раскладных лестниц довольно широка, цена товара зависит от материала изготовления и функциональности.

Раскладной вариант на чердак представляет собой конструкцию из 3-4 секций, которые складываются друг в друга и преобразуются в компактный блок, располагающийся под потолком.

Таким образом, она легко раскладывается при необходимости, устойчива, подняться наверх не будет проблематично. Если размеры комнаты малы даже для расположения кровати и лестничной конструкции вместе, то раскладная версия точно подойдёт в данном случае.

Чертёж раздвижной чердачной лестницы

Трансформеры приводятся в движение специальным стержнем. Он активируется при открытии крышки люка, есть модели с пультом дистанционного управления.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
